Pneumatik / Wegeventile mechanisch betätigt

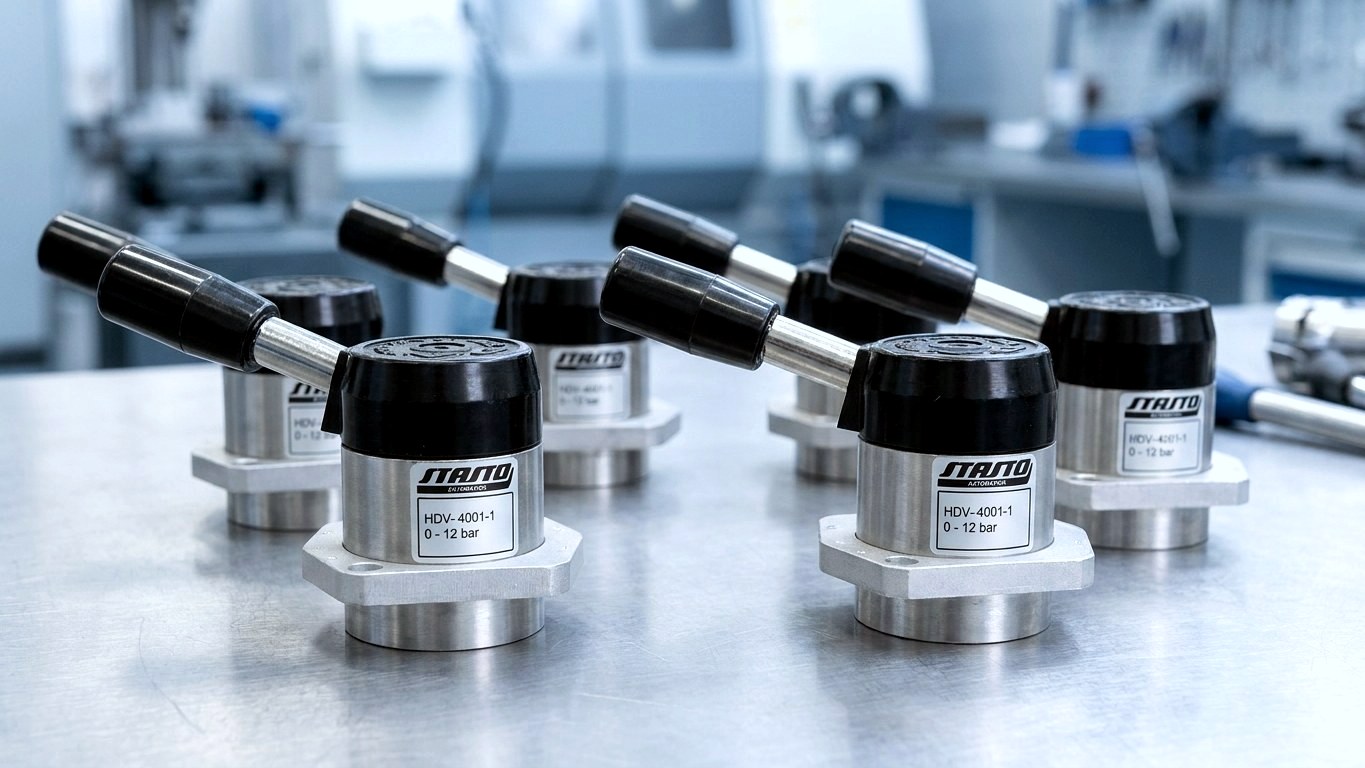

Drehschieberventile – manuell betätigte Pneumatikventile
Drehschieberventile steuern Druckluft rein mechanisch: Der Bediener dreht den Handhebel, der Drehschieber im Ventilkörper verbindet Druckluftanschluss, Arbeitsanschlüsse und Entlüftung. Kein Strom, keine Vorsteuerluft, keine Elektronik – die geschaltete Stellung bleibt rastend erhalten, auch wenn der Bediener den Hebel loslässt. Genau deshalb sind Drehschieberventile die typische Wahl für Handsteuerungen an doppeltwirkenden Zylindern, für Rüst- und Einrichtbetrieb und für Vorrichtungen, die bewusst ohne Steuerung arbeiten sollen.
Serie HDV auf einen Blick
Warum Drehschieberventile
Mechanisch schalten – eindeutig, rastend, ohne Elektrik
Drehschieberventile der Serie HDV verbinden ein einfaches Bedienprinzip mit klaren Auswahlkriterien: Schaltfunktion, Anschlussgröße, DN und Anschlusslage. So finden Sie ohne Umwege die Ausführung, die zu Zylinder und Bediensituation passt.
Schalten ohne Strom – rastend und eindeutig
Der Handhebel rastet in jeder Schaltstellung ein, die Ventilstellung ist damit jederzeit sicht- und tastbar. Für Anwendungen ohne elektrische Infrastruktur oder als bewusst einfache Handsteuerung ist das der kürzeste Weg zur Funktion.
Drei Schaltfunktionen für unterschiedliche Zylinderaufgaben
4/3 mit gesperrter Mittelstellung hält den Zylinder in Position, 4/3 mit entlüfteter Mittelstellung macht ihn drucklos und frei beweglich, 4/2 schaltet direkt zwischen zwei Endlagen um. Sie wählen die Funktion nach dem gewünschten Verhalten im Ruhezustand.
Dichtungsloses Drehschieberprinzip
Nach Herstellerangabe arbeiten die Ventile mit geläpptem Kunststoff-Drehschieber (Delrin/POM) in einem Gehäuse aus eloxiertem Aluminium und kommen ohne Dichtelemente im Schieberbereich aus – Voraussetzung ist ausreichend gefilterte Druckluft.
Vier Baugrößen, zwei Anschlusslagen, Zubehör
Von G1/8 (DN 5) bis G1/2 (DN 9), jeweils mit seitlichen (…-N) oder untenliegenden (…-I) Anschlüssen für Frontplatten- bzw. Paneelmontage. Für die Baugröße G1/4 sind Drehschieberelement und Kunststoffdeckel als Ersatzteil geführt.
Ratgeber
Drehschieberventile richtig auswählen
Bauform und Schaltbild sind zwei getrennte Auswahlfragen. Die folgenden Blöcke erklären das Funktionsprinzip der Serie HDV und die harten Kriterien für die Auslegung.
Funktionsprinzip und Schaltfunktion
- Was ein Drehschieberventil ist
- Im Ventilkörper sitzt ein drehbarer Schieber. Beim Drehen des Handhebels wandert er über die Anschlussöffnungen und verbindet oder trennt sie. Die Serie HDV ist ein 4-Wege-Ventil: ein Druckluftzugang, zwei Arbeitsanschlüsse, eine Entlüftung.
- 4/3 mit gesperrter Mittelstellung
- In der Mitte sind beide Arbeitsanschlüsse verschlossen. Die eingeschlossene Luft hält die Position – wegen der Kompressibilität ein Halten, kein exaktes Positionieren.
- 4/3 mit entlüfteter Mittelstellung
- Beide Arbeitsanschlüsse werden zur Entlüftung geführt. Der Zylinder wird drucklos und lässt sich von Hand bewegen – die Wahl für Einricht- und Servicefunktionen.
- 4/2-Ausführung
- Zwei stabile Stellungen, direktes Umschalten zwischen Aus- und Einfahren, ohne neutrale Zwischenstellung.
- Rastung und Rückstellverhalten
- Die HDV-Ausführungen mit drei Stellungen sind rastend: Die gewählte Stellung bleibt erhalten, bis sie aktiv geändert wird. Für Federrückstellung führen wir Hebel-, Tasten- und Fußventile.
Auslegung: Anschluss, DN, Durchfluss, Druck
- G1/8 · DN 5 · 480 Nl/min
- Für kleine Zylinder und Nebenfunktionen.
- G1/4 · DN 7 · 1050 Nl/min
- Meistgenutzte Baugröße für Standardanwendungen.
- G1/2 · DN 9
- Für große Zylindervolumina und kurze Verfahrzeiten; den Durchflusswert bestätigen wir anhand des Herstellerdatenblatts – bis dahin auf Anfrage.
- Druckbereich 0…12 bar
- Alle Varianten der Serie sind für 0…12 bar ausgewiesen. Betriebsmedium ist Druckluft; nach Herstellerangabe ist ausreichende Filterung Voraussetzung.
- Vier Angaben für die Auslegung
- Kolbendurchmesser, Hub, gewünschte Verfahrzeit und Schlauchlänge – damit legen wir die passende Baugröße aus.
- Anschlusslage …-N / …-I
- …-N steht für seitliche Anschlüsse, …-I für untenliegende Anschlüsse zur Montage hinter einer Frontplatte.
Schaltfunktionen im Vergleich
4/3 gesperrt, 4/3 entlüftet oder 4/2?
Die Serie HDV ist in drei Schaltfunktionen lieferbar. Entscheidend ist das gewünschte Verhalten des Zylinders im Ruhezustand.
| 4/3 Mittelstellung gesperrt | 4/3 Mittelstellung entlüftet | 4/2 | |
|---|---|---|---|
| Verhalten in der Mittelstellung | Beide Arbeitsanschlüsse verschlossen, Zylinder wird gehalten | Beide Arbeitsanschlüsse entlüftet, Zylinder drucklos | Keine Mittelstellung – zwei stabile Stellungen |
| Typischer Einsatz | Anhalten in Zwischenstellungen, Spannen, Zuhalten | Einricht- und Servicebetrieb, Verschieben von Hand | Direktes Umschalten zwischen Aus- und Einfahren |
| Betätigung | Handhebel, rastend | Handhebel, rastend | Handhebel, zwei stabile Stellungen |
| Verfügbare Anschlussgrößen | G1/8, G1/4, G1/2 | G1/8, G1/4, G1/2 | G1/4 |
| Anschlusslage | seitlich (…-N) und unten (…-I) | seitlich (…-N), G1/8 auch unten (…-I) | seitlich (…-N) und unten (…-I) |
| Hinweis | Halten, kein exaktes Positionieren | Kein Restdruck im Zylinder | Weitere Kombinationen auf Anfrage |
Sortiment
Drehschieberventile und verwandte Handventile
Nicht jede Handsteuerung braucht einen Drehschieber. Je nach Bediensituation – Fußbetätigung, Tastendruck, Endlagenabfrage am Werkstück oder logische Verknüpfung mehrerer Signale – passt eine andere mechanisch betätigte Bauform besser.
Praxis
Typische Einsatzfälle
Drehschieberventile sind überall dort im Einsatz, wo eine pneumatische Bewegung direkt von Hand und ohne Steuerung geschaltet werden soll.
Handsteuerung doppeltwirkender Zylinder
Ein 4-Wege-Ventil versorgt beide Zylinderkammern und übernimmt die Entlüftung: für Spannvorrichtungen, Zuhaltungen und Schwenkeinheiten. Soll der Zylinder in Zwischenposition stehenbleiben, wählen Sie die gesperrte Mittelstellung.
Rüst-, Einricht- und Instandhaltungsbetrieb
Ein Drehschieberventil im Nebenzweig bewegt eine Achse direkt an der Maschine, ohne Programmiergerät und Steuerspannung. Die entlüftete Mittelstellung macht den Zylinder drucklos für Werkzeugwechsel und Fehlersuche.
Frontplatten- und Paneelmontage
Ausführungen mit untenliegenden Anschlüssen (…-I) werden so in Bedientafeln und Vorrichtungsgehäuse eingebaut, dass nur der Handhebel sichtbar bleibt und die Verrohrung geschützt hinter der Platte verläuft.
Klappen und Schieber an Behältern
Klappen, Schieber und Materialabsperrungen an Behältern lassen sich mit einem Handventil eindeutig und nachvollziehbar bedienen – ohne elektrische Ansteuerung an der Bewegungsachse.
Einfache Vorrichtungen und Nebenfunktionen
Abblasdüsen, Auswerfer, Niederhalter, Materialschieber oder Prüfaufbauten arbeiten mit einem Handventil vollständig bedienbar – das reduziert Aufwand für Verkabelung, Programmierung und Dokumentation.
Umgebungen ohne elektrische Ansteuerung
Wo bewusst keine Elektrik an die Bewegungsachse geführt wird, bleibt die pneumatische Handsteuerung. Das Drehschieberventil arbeitet ohne Strom und ohne Vorsteuerluft – die Betätigungskraft des Bedieners genügt.
Verfügbarkeit
Verfügbarkeit und Liefertermin
Die Verfügbarkeit unterscheidet sich je Variante. Den verbindlichen Liefertermin nennen wir Ihnen mit dem Angebot oder auf Anfrage zur konkreten Artikelnummer.
Je nach Variante
Gängige Baugrößen der Serie HDV führen wir als Lagerartikel, seltener nachgefragte Ausführungen beschaffen wir auftragsbezogen.
Termin mit dem Angebot
Bitte geben Sie Menge, Schaltfunktion und gewünschte Anschlusslage an – Preis und Termin erhalten Sie zur konkreten Artikelnummer.
Sonderausführungen auf Anfrage
Für Sonderausführungen – etwa mit Innenteilen aus verchromtem Messing sowie Handhebel und Schrauben aus Edelstahl – erhalten Sie Preis und Termin auf Anfrage.
Ersatzteile und Zubehör
Für die Baugröße G1/4 sind Drehschieberelement und Kunststoffdeckel geführt; Preis auf Anfrage.
So kommen Sie zur passenden Variante
In drei Schritten zur Auslegung
Bauform, Schaltfunktion und Baugröße lassen sich strukturiert eingrenzen – wir unterstützen bei der Auslegung.
Schaltfunktion festlegen
Soll der Zylinder in Zwischenstellung gehalten werden (4/3 gesperrt), drucklos und von Hand beweglich sein (4/3 entlüftet) oder nur zwischen zwei Endlagen umschalten (4/2)?
Baugröße und Anschlusslage wählen
Nennen Sie uns Kolbendurchmesser, Hub, gewünschte Verfahrzeit und Schlauchlänge sowie die Montageart – seitliche Anschlüsse (…-N) oder untenliegende Anschlüsse (…-I) für die Frontplattenmontage.
Artikelnummer anfragen
Wir bestätigen Ihnen Variante, Preis und Termin. Weitere Kombinationen und Sonderausführungen sind auf Anfrage möglich.
Häufige Fragen
Drehschieberventile – häufig gefragt
Kurze Antworten zu Bauform, Schaltfunktion, Montage und Auslegung.
Was ist ein Drehschieberventil?
Ein Drehschieberventil ist ein manuell betätigtes Pneumatikventil, bei dem ein drehbarer Schieber im Ventilkörper über die Anschlussöffnungen wandert und sie verbindet oder trennt. Betätigt wird es über einen Handhebel – ohne Strom, Vorsteuerluft oder Elektronik. Die Serie HDV ist als 4-Wege-Ventil ausgeführt: ein Druckluftzugang, zwei Arbeitsanschlüsse und eine Entlüftung.
Was ist der Unterschied zwischen gesperrter und entlüfteter Mittelstellung?
Bei gesperrter Mittelstellung sind beide Arbeitsanschlüsse verschlossen und der Zylinder wird in Position gehalten; bei entlüfteter Mittelstellung werden beide Arbeitsanschlüsse zur Entlüftung geführt und der Zylinder wird drucklos. Die gesperrte Variante eignet sich zum Anhalten in Zwischenstellungen, die entlüftete für Einricht- und Servicefunktionen, bei denen der Zylinder von Hand bewegt werden soll.
Sind Drehschieberventile rastend oder federrückgestellt?
Die HDV-Ausführungen mit drei Stellungen sind rastend – die gewählte Stellung bleibt erhalten, bis sie aktiv geändert wird. Soll ein Ventil selbsttätig in die Ausgangslage zurückgehen, sobald der Bediener loslässt, ist eine tastende Bauform mit Federrückstellung passender; solche Ventile führen wir in den Kategorien Hebelventile, Tastenventile und Fußventile.
Welche Anschlussgrößen gibt es bei der Serie HDV?
Die Serie HDV ist von G1/8 bis G1/2 lieferbar: G1/8 mit DN 5 und 480 Nl/min, G1/4 mit DN 7 und 1050 Nl/min sowie G1/2 mit DN 9. Der Durchflusswert der G1/2-Ausführungen wird auf Anfrage anhand des Herstellerdatenblatts bestätigt.
Was bedeuten die Endungen -N und -I bei den Artikelnummern?
…-N bezeichnet Ausführungen mit seitlichen Anschlüssen, …-I solche mit untenliegenden Anschlüssen. Die …-I-Varianten sind für die Frontplatten- oder Paneelmontage gedacht: Nur der Handhebel bleibt sichtbar, die Verrohrung verläuft hinter der Platte.
Welcher Druckbereich und welches Medium sind vorgesehen?
Alle Varianten der Serie sind für einen Druckbereich von 0…12 bar ausgewiesen, Betriebsmedium ist Druckluft. Nach Herstellerangabe ist eine ausreichende Filterung Voraussetzung für die vorgesehene Funktion des dichtungslosen Schieberprinzips; weitergehende Anforderungen prüfen wir auf Anfrage.
Wie unterscheidet sich die Bauform von der Schaltfunktion?
Die Bauform beschreibt die Betätigungs- und Schieberkinematik – beim Drehschieberventil also den drehbaren Schieber mit Handhebel. Die Schaltfunktion (4/2 oder 4/3 mit gesperrter bzw. entlüfteter Mittelstellung) beschreibt dagegen das Schaltbild. Beide sind getrennte Auswahlfragen.
Gibt es Ersatzteile und Sonderausführungen?
Ja – für die Baugröße G1/4 sind Drehschieberelement und Kunststoffdeckel als Ersatzteil bzw. Zubehör geführt, Preis auf Anfrage. Zusätzlich ist eine Sonderausführung in G1/2 mit Innenteilen aus verchromtem Messing sowie Handhebel und Schrauben aus Edelstahl verfügbar; weitere Kombinationen auf Anfrage.
Verwandte Bauformen
Weitere mechanisch betätigte Steuerelemente
Für Endlagenabfragen an bewegten Maschinenteilen und für die Verknüpfung pneumatischer Signale ohne Elektrik führen wir passende Bauformen.
Beratung
Passende Drehschieberventil-Variante finden
Nennen Sie uns Schaltfunktion, Kolbendurchmesser, Hub, gewünschte Verfahrzeit und Schlauchlänge – wir schlagen Ihnen die passende Baugröße der Serie HDV vor und bestätigen Preis und Termin zur Artikelnummer.
