Armaturen / Spezialarmaturen

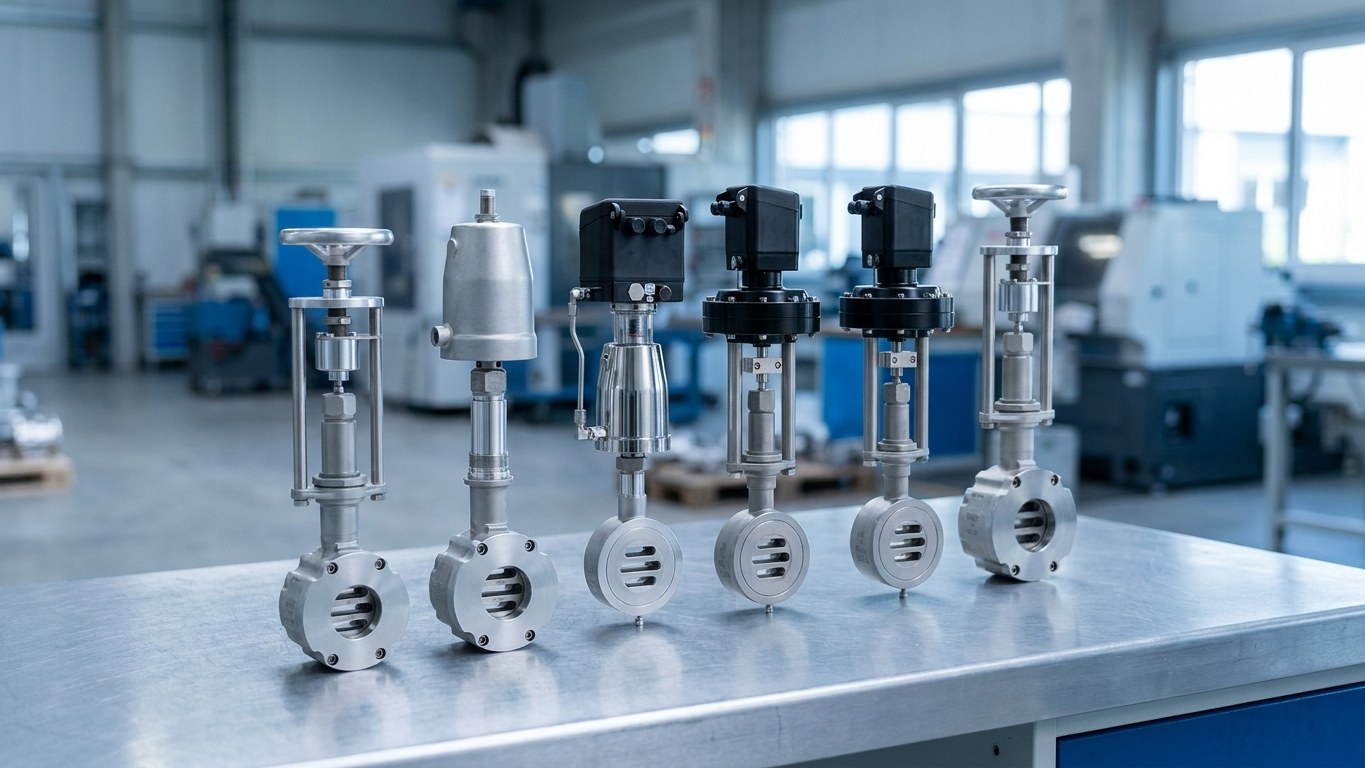

Gleitschieber-Ventile – Regel-, Stell- & Absperrventile für anspruchsvolle Anwendungen
Gleitschieber-Ventile von STASTO regeln, stellen und sperren neutrale bis hochaggressive Medien dort zuverlässig ab, wo klassische Sitzventile an ihre Grenzen kommen – von −60 °C bis +350 °C, bei hohen Differenzdrücken und in kompakter Zwischenflansch-Bauweise. Ob Hochtemperatur-Prozess, Tieftemperatur-Anwendung, Reifenindustrie oder Chemie: Wir führen die kompletten Baureihen SG01 bis SG17 – als Handventil, Absperrventil, pneumatisches oder elektrisches Stellventil sowie als Druckregler.
Baureihe GS1 in Zwischenflansch-Bauweise
Warum STASTO
Warum Gleitschieber-Ventile von STASTO
Robuste Armaturentechnik, breite Antriebsvarianten und Beratung durch Anwendungstechniker – für präzises Regeln und sicheres Absperren in anspruchsvollen Prozessen.
Made in Europe
Robuste Armaturentechnik aus europäischer Fertigung – für kurze Beschaffungswege und verlässliche Qualität.
Hoch- und Tieftemperatur
Mediumstemperaturen von −60 °C bis +350 °C in einer Bauweise (elektrische Serie SG08 bis +230 °C).
Bewährtes Gleitschieber-Prinzip
Sehr kleiner Hub für kurze Schaltzeiten, hohe Schaltleistung und hohe kvs-Werte bei geringem Gewicht.
Breite Antriebsvarianten
Handrad, pneumatischer Kolben- oder Membranantrieb, elektrischer Motorantrieb – plus eigenmediengesteuerter Druckregler.
Funktionsprinzip
Wie ein Gleitschieber-Ventil arbeitet
Beim Gleitschieber-Ventil gleiten zwei Dichtscheiben – eine feststehende und eine bewegliche – plan aufeinander. Über deren überlappende Durchlassöffnungen wird der Querschnitt freigegeben oder verschlossen. Der Stellweg ist sehr klein, weil nur die bewegliche Scheibe quer zur Strömung verschoben wird, statt einen Kegel gegen den Sitz zu fahren.
Vorteile gegenüber Sitzventilen
- Geringe Betätigungskräfte
- Kompakte Antriebe genügen, selbst bei hohen Differenzdrücken.
- Schnelle Schaltzeiten
- Kurze Ansprech- und Schaltzeiten durch den kleinen Hub.
- Hohe kvs-Werte
- Hohe Durchflusswerte bei kompakter Zwischenflanschausführung und geringem Gewicht.
- Wählbare Kennlinie
- Lineare oder gleichprozentige Kennlinie – für präzises Regeln oder definiertes Absperren.
Bauweise & Werkstoffe
- Zwischenflansch-Bauform
- Kompakt und leicht – spart Bauraum und erleichtert Einbau und Wartung.
- Werkstoffe
- C-Stahl oder Edelstahl 1.4408 / 1.4581 für neutrale bis hochaggressive Medien.
- Druckstufen
- Standard PN16/40 (Baureihe GS1), höhere Stufen bis PN100 / ANSI600 über die Baureihe GS3.
- Optionen
- Metallfaltenbalg, Stellungsrückmeldung, Grenzsignalgeber, integrierter i/p-Stellungsregler.
Antriebsarten
Antriebsvarianten im Vergleich
Vom manuellen Handrad über pneumatische Kolben- und Membranantriebe bis zum elektrischen Motorantrieb – die passende Antriebsart hängt von Funktion, Hilfsenergie und Temperaturbereich ab.
| Handrad | Pneumatisch Kolben | Pneumatisch Membran | Elektrisch Motor | |
|---|---|---|---|---|
| Serien | SG01/SG02 | SG05/SG06 | SG07/SG09 | SG08 |
| Funktion | Absperren & Regeln (manuell) | Stellen/Regeln | Stellen/Regeln | Stellen/Regeln |
| Hilfsenergie | Keine | Druckluft | Druckluft | Strom (kein Druckluftnetz nötig) |
| Temperaturbereich | −60…+350 °C | −60…+350 °C | −60…+350 °C | −60…+230 °C |
| Nennweite | DN15…DN150 | DN15…DN150 | DN15…DN250 (GS3) | DN15…DN125 |
| Typisch für | Manuell ohne Hilfsenergie | Schnelle Ansprechzeiten | Hohe Differenzdrücke | Anlagen ohne Druckluft |
Bauformen & Serien
Gleitschieber-Ventile im Überblick
Alle Serien der Baureihe GS1 in Zwischenflanschausführung, in C-Stahl oder Edelstahl (1.4408 / 1.4581), Standard-Nenndruck PN16/40. Zur Bestellung stellen wir den Typenschlüssel gerne mit Ihnen zusammen.
Anwendungsbereiche
Wo Gleitschieber-Ventile überzeugen
Von der Reifenfertigung über Hochtemperatur-Prozesse bis zur Chemie – Gleitschieber-Ventile spielen ihre Stärken bei anspruchsvollen Medien und schnellen Schaltzyklen aus.

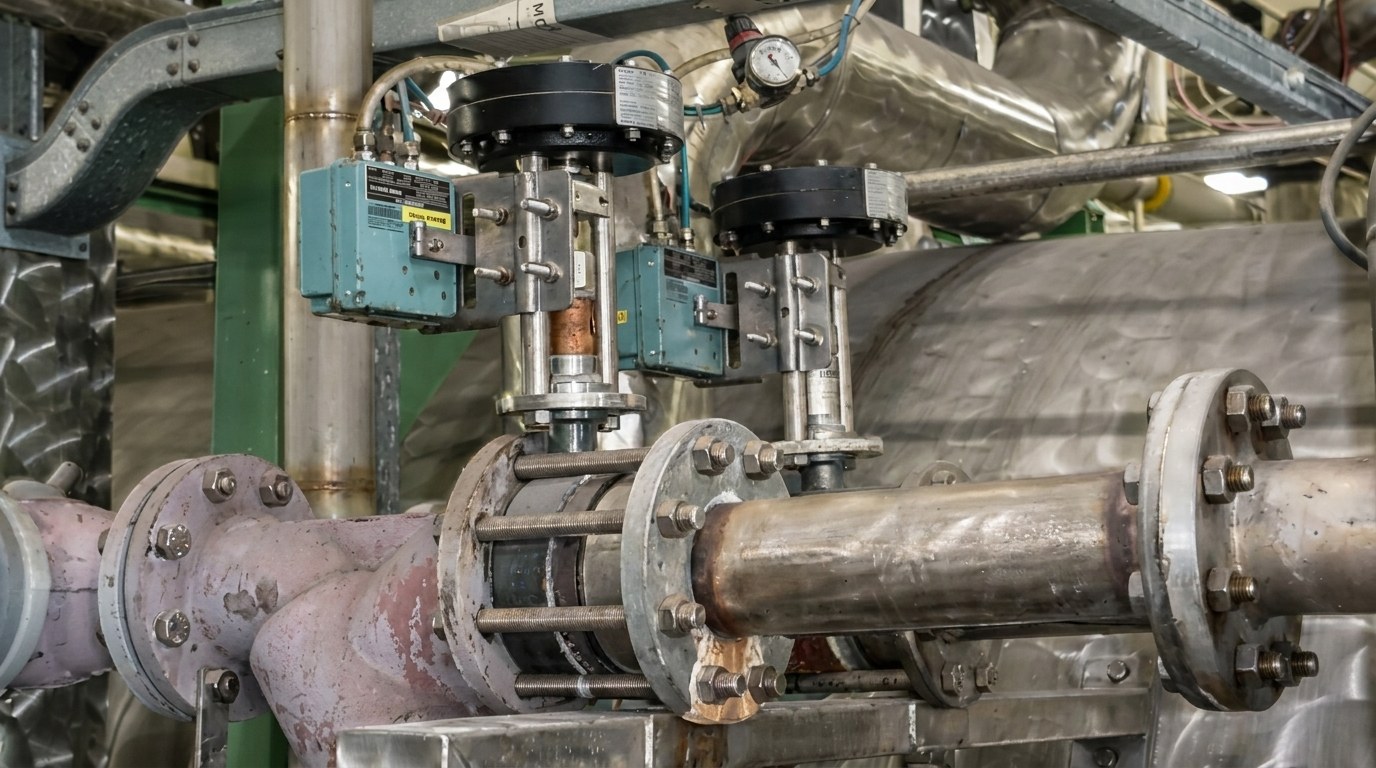

Reifenindustrie
Heiz- und Vulkanisationsmedien wie Heißdampf, Heißwasser und Stickstoff präzise und schnell schalten – bis +350 °C im Dauerbetrieb. Kompakte Bauweise für Heizpressen und Medienverteilungen.

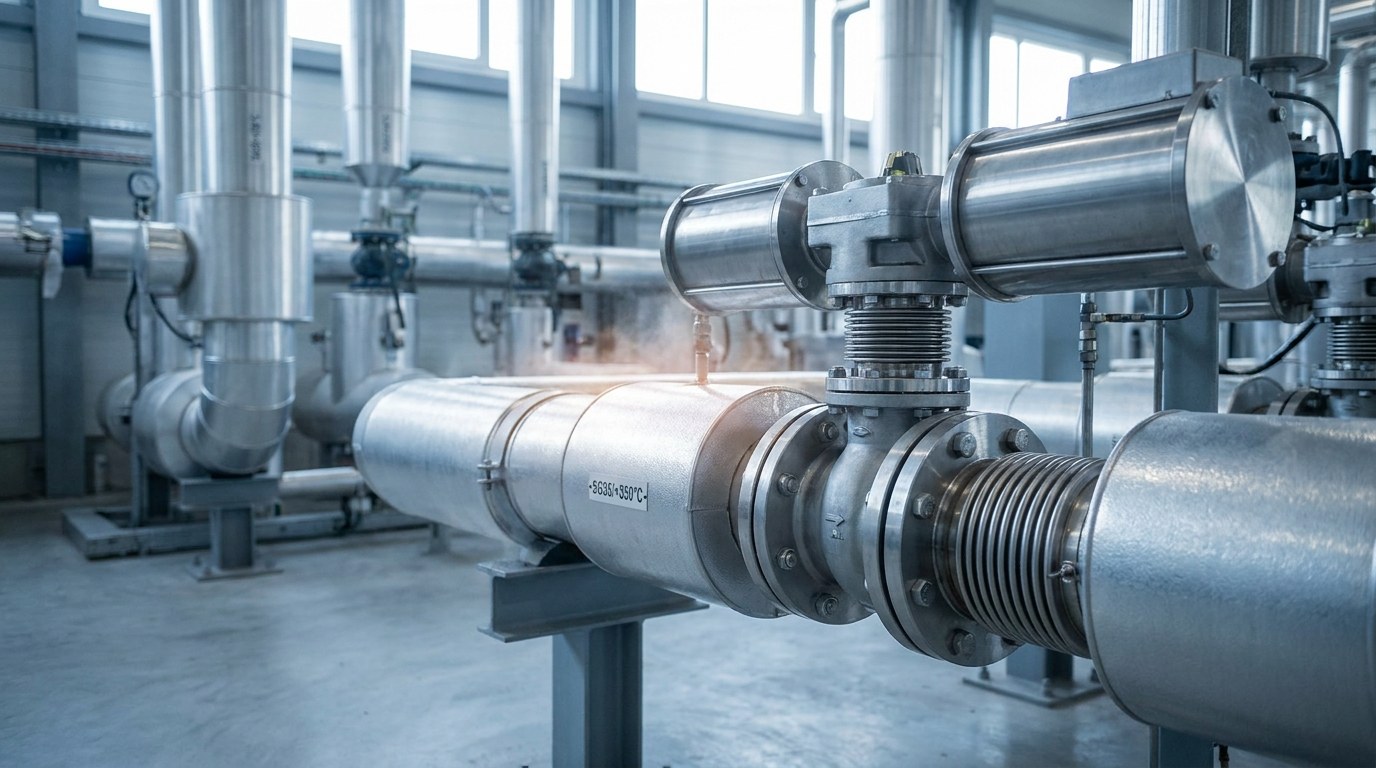

Hochtemperatur-Prozesse
Bis +350 °C (SG01–SG07, SG09) für heiße Medien, Dampf und Thermalöl-Kreisläufe. Optionale Metallfaltenbalg-Abdichtung erhöht die Sicherheit bei kritischen Medien.

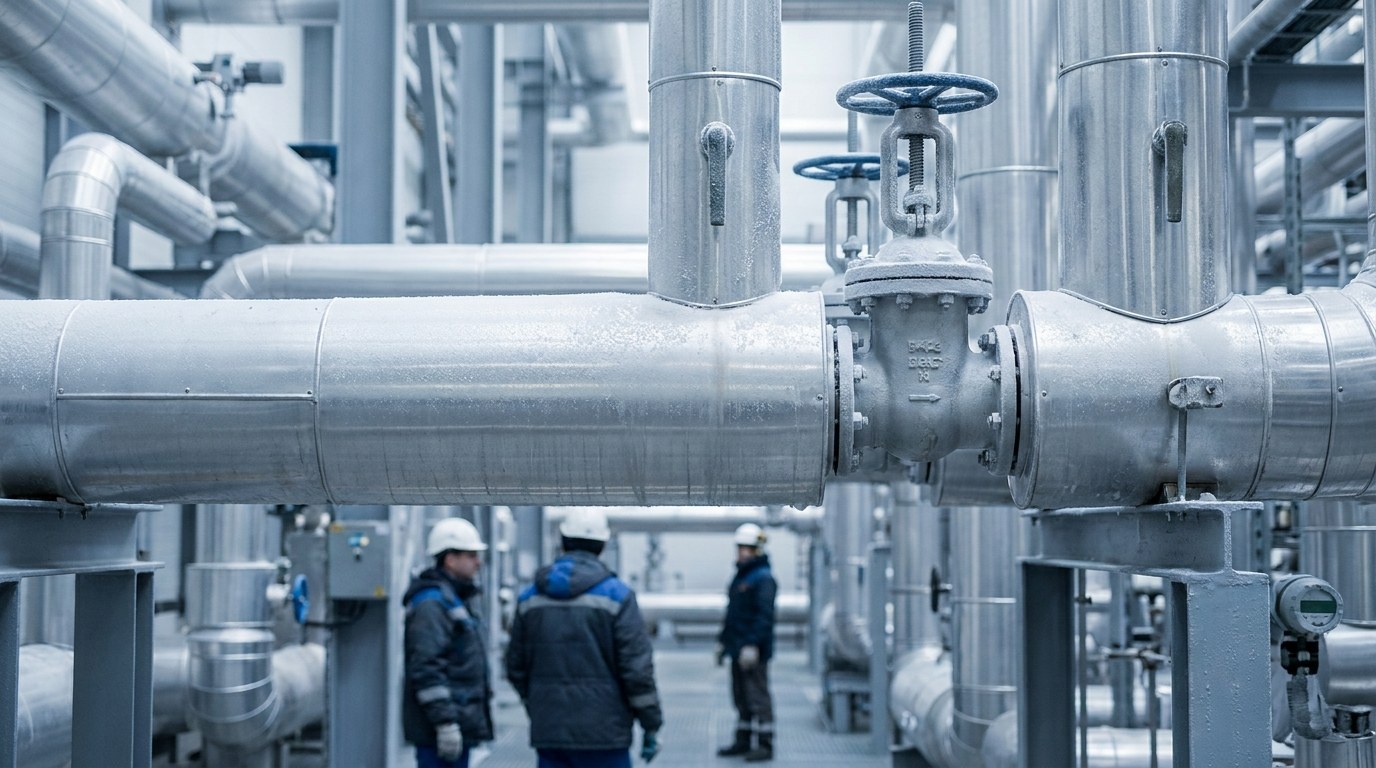

Tieftemperatur-Anwendungen
Bis −60 °C für kalte Prozessmedien und Tieftemperatur-Kreisläufe, in denen Standardarmaturen verspröden.

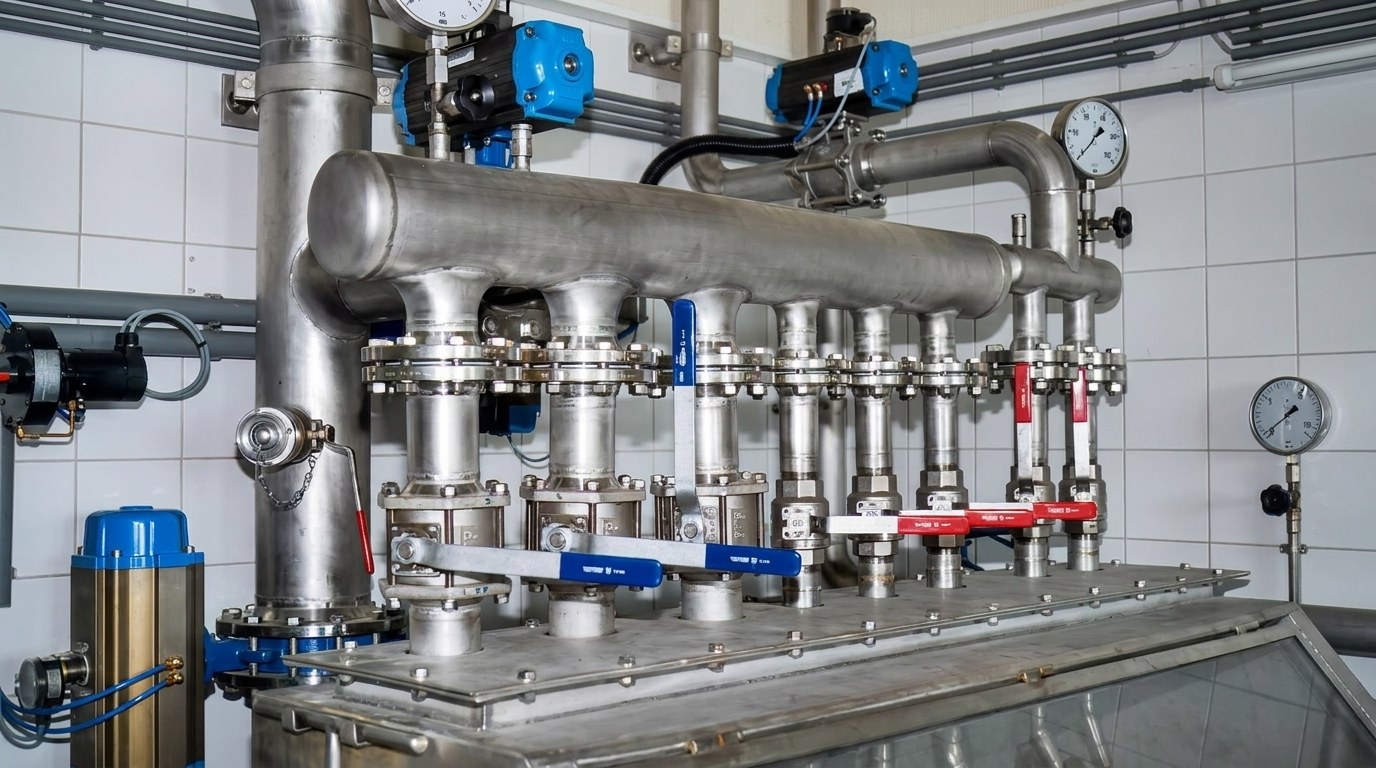

Chemie & Verfahrenstechnik
Edelstahl (1.4408 / 1.4581) zum Schalten und Regeln neutraler bis hochaggressiver Medien. Hohe kvs-Werte bei geringem Gewicht.

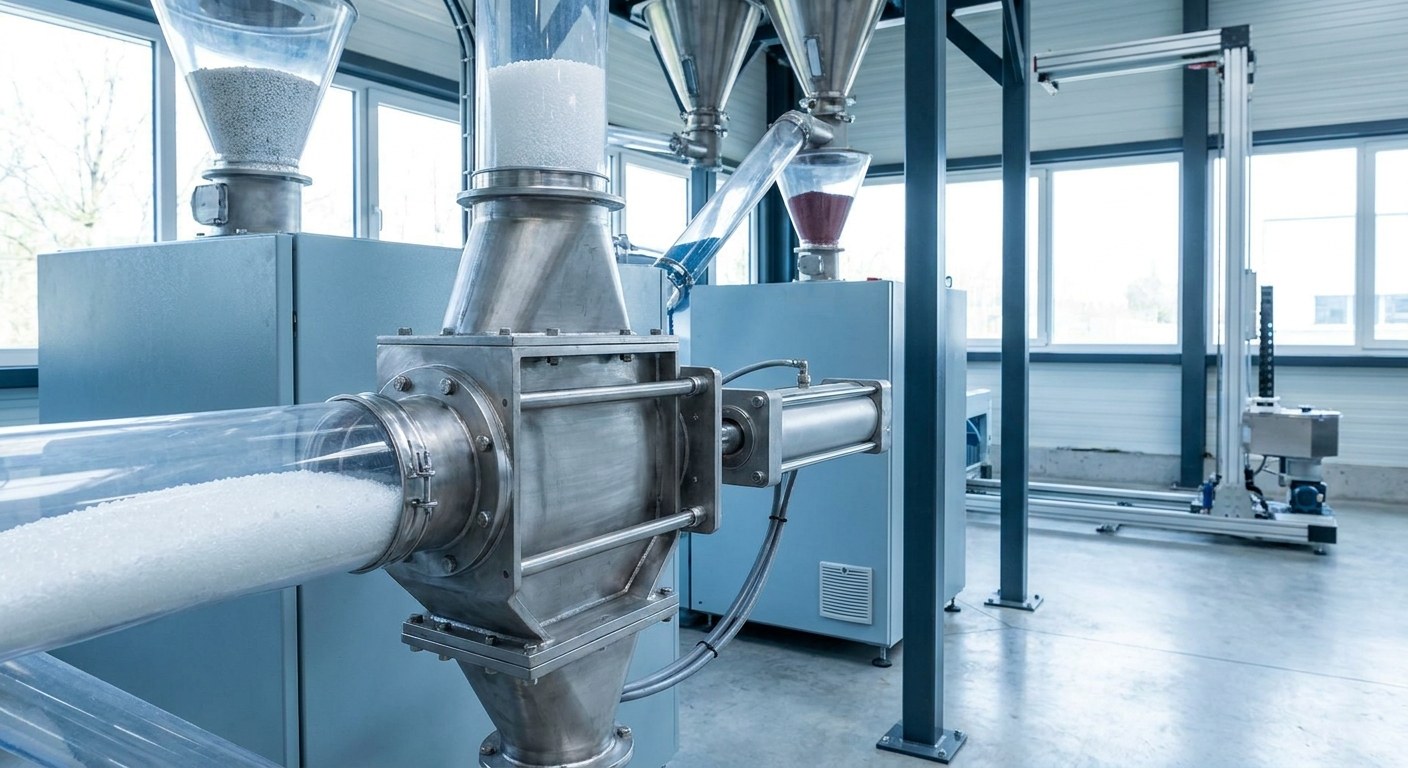

Kunststoff & Granulat
Robuste Schieber-Technik mit kurzem Hub für Prozesse mit anspruchsvollen Medien und schnellen Schaltzyklen im Schüttgut-Handling.

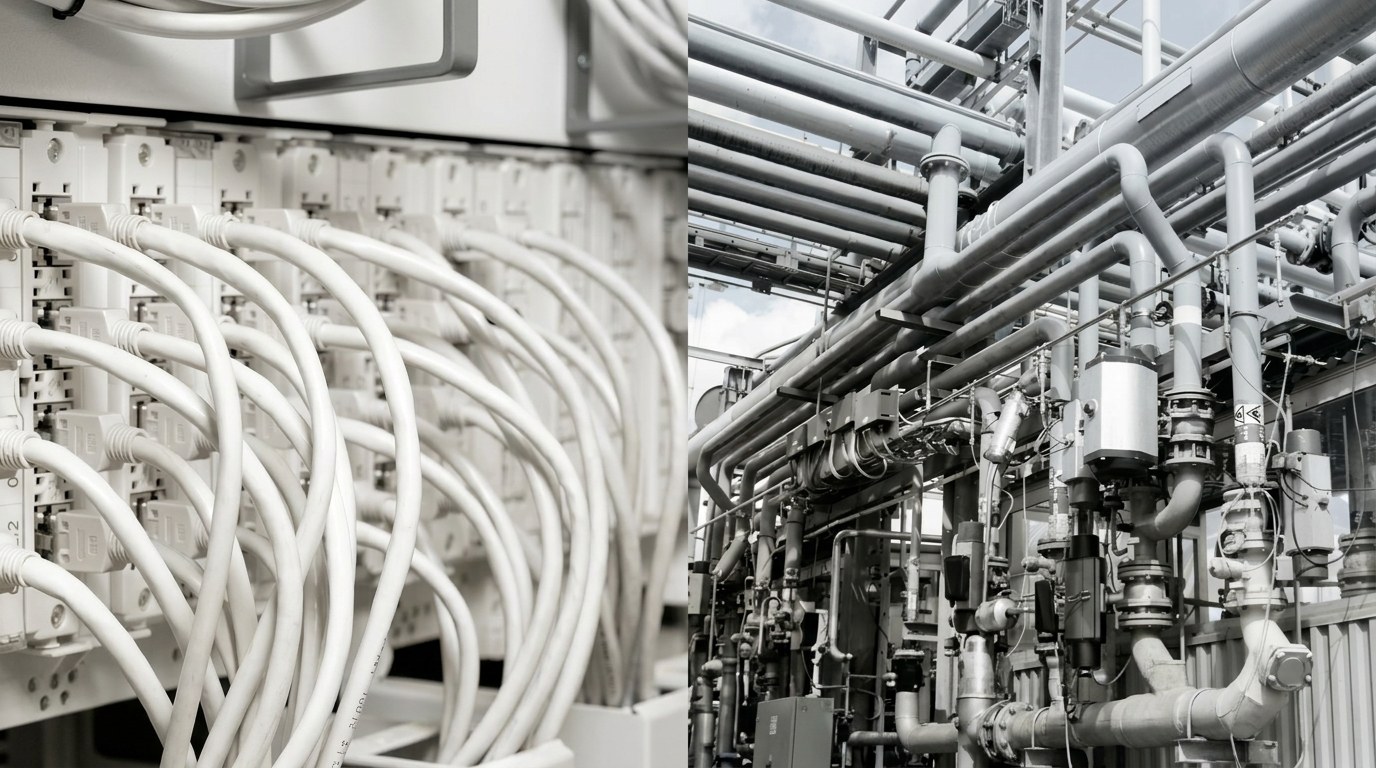

Anlagen- & Maschinenbau
Kompakte Zwischenflansch-Bauweise spart Bauraum und Gewicht und erleichtert die Integration in Rohrleitungen und Medienverteilungen.
Auswahl-Ratgeber
Das passende Gleitschieber-Ventil finden
Vier Schritte zur richtigen Serie – oder senden Sie uns Medium, Temperatur, Druck und Funktion und wir empfehlen die passende Ausführung.
Temperatur & Funktion klären
Hochtemperatur bis +350 °C → SG01–SG07 oder SG09, elektrisch (SG08) bis +230 °C. Nur Absperren → SG03/SG04, Regeln/Stellen → SG05–SG09, manuell → SG01/SG02, Druck konstant halten → SG17.
Antrieb, Druckstufe & Nennweite
Handrad, pneumatischer Kolben- oder Membranantrieb oder elektrischer Motorantrieb wählen. Standard PN16/40, DN15…DN150 (GS1); höhere Drücke bis PN100/ANSI und Nennweiten bis DN250 über SG09.
Werkstoff & Typenschlüssel
C-Stahl oder Edelstahl, Kennlinie linear oder gleichprozentig, optional Metallfaltenbalg, Stellungsrückmeldung oder Stellungsregler. Wir stellen den Typenschlüssel mit Ihnen zusammen.
Logistik & Service
Beschaffung, Konfiguration und Beratung
Wir unterstützen von der Auswahl über die Konfiguration nach Datenblatt bis zur Beschaffung aus europäischer Fertigung.
Kurze Wege in Europa
Beschaffung aus europäischer Fertigung (Made in Europe) für verlässliche Qualität.
Technische Beratung
Anwendungstechniker unterstützen bei Auswahl, Auslegung und Typenschlüssel.
Konfiguration nach Datenblatt
Wir leiten aus Nennweite, Druckstufe, Werkstoff, Antrieb und Optionen die richtige Ausführung ab.
Anfrage statt Rätselraten
Der Typenschlüssel ist laut Datenblatt anzugeben – wir prüfen Ihre Konfiguration gemeinsam.
FAQ
Häufige Fragen zu Gleitschieber-Ventilen
Antworten zu Funktion, Temperaturbereich, Antriebsarten und Auswahl.
Was ist ein Gleitschieber-Ventil?
Ein Gleitschieber-Ventil regelt oder sperrt den Durchfluss über zwei plan aufeinander gleitende Dichtscheiben. Der sehr kleine Hub sorgt für kurze Schaltzeiten, hohe kvs-Werte und geringes Gewicht in kompakter Zwischenflansch-Bauweise.
Was ist der Unterschied zwischen Regel- und Stellventil?
„Stellventil“ ist der Oberbegriff für eine Armatur mit Antrieb, die den Durchfluss in jede Zwischenstellung fährt (regeln); ein „Absperrventil“ schaltet nur AUF/ZU. STASTO bietet Hand-Stellventile (SG01/SG02), Absperrventile (SG03/SG04) und angetriebene Stellventile (SG05–SG09).
Sind Gleitschieber-Ventile für hohe Temperaturen geeignet?
Ja – die manuellen und pneumatischen Serien (SG01–SG07, SG09) eignen sich bis +350 °C. Ein optionaler Metallfaltenbalg erhöht die Sicherheit bei kritischen Medien.
Gibt es Gleitschieber-Ventile auch für tiefe Temperaturen?
Ja, bis −60 °C – für Tieftemperatur-Prozesse, in denen viele Standardarmaturen verspröden und versagen.
Welche Antriebsarten gibt es?
Handrad (SG01/SG02), pneumatischer Kolbenantrieb (SG05/SG06), pneumatischer Membranantrieb (SG07/SG09) und elektrischer Motorantrieb (SG08). Der Druckregler SG17 arbeitet eigenmediengesteuert ohne Hilfsenergie.
Warum werden Gleitschieber-Ventile in der Reifenindustrie eingesetzt?
Weil sie heiße Medien wie Dampf und Heißwasser bis +350 °C schnell und mit hoher Schaltleistung schalten und regeln. Kurze Schaltzeiten, kompakte Bauform und geringes Gewicht passen ideal zu Heizpressen und Medienverteilungen.
Pneumatisch oder elektrisch – was ist besser?
Pneumatische Antriebe (SG05–SG07, SG09) sind kompakt und schnell, ideal wenn Druckluft verfügbar ist. Elektrische Antriebe (SG08) sind die Wahl ohne Druckluftnetz; ihr Temperaturbereich reicht bis +230 °C.
Welche Nennweiten und Druckstufen sind verfügbar?
Standard sind DN15…DN150 bei PN16/40 (Baureihe GS1). Für höhere Drücke (bis PN100 / ANSI600) und Nennweiten bis DN250 steht die Serie SG09 (Baureihe GS3) zur Verfügung.
