Anbau-Magnetventile nach VDI/VDE 3845

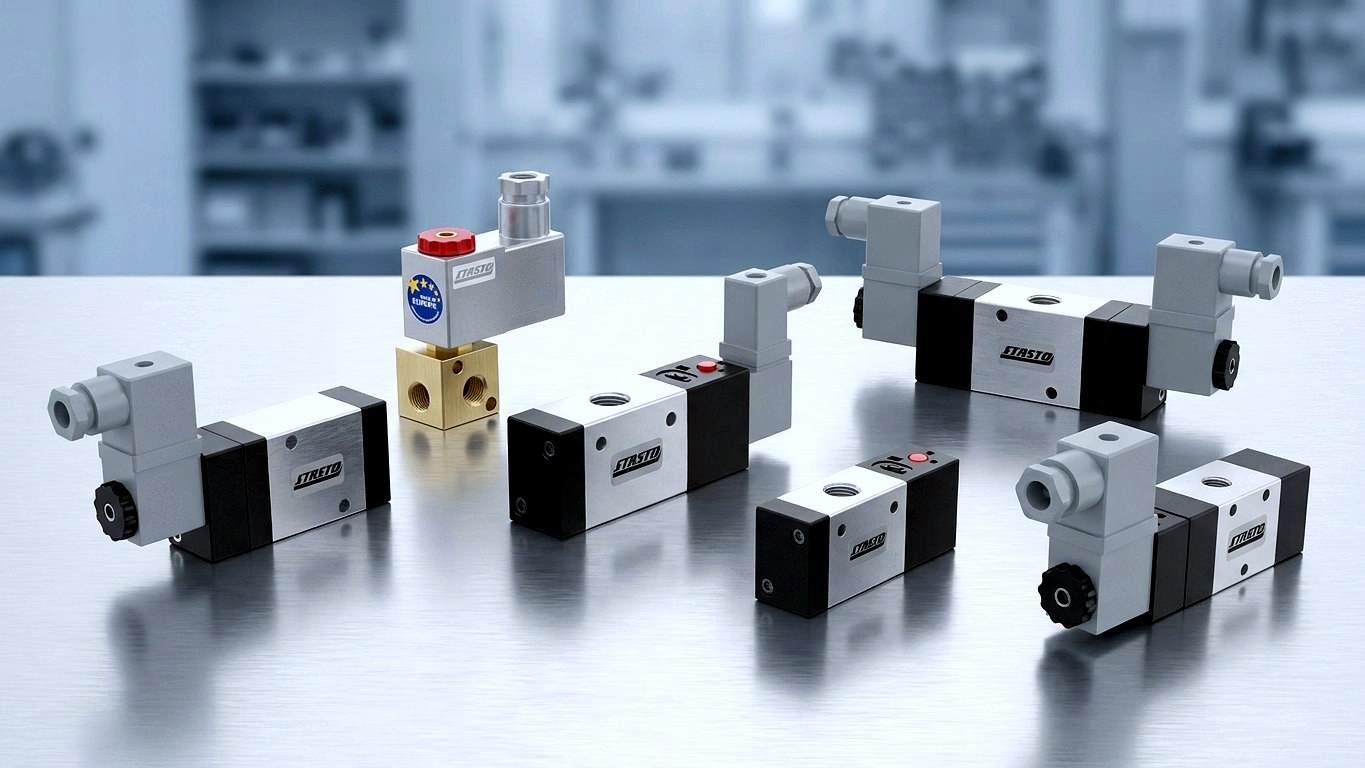

NAMUR-Ventile – Anbau-Magnetventile für Schwenkantriebe (VDI/VDE 3845)
NAMUR-Ventile steuern pneumatische Schwenkantriebe direkt an – ohne aufwändige Verrohrung. Dank des genormten NAMUR-Lochbilds nach VDI/VDE 3845 wird das Magnetventil unmittelbar auf die Schnittstelle des Antriebs aufgebaut, die Luftführung läuft über interne Kanäle. Bei STASTO finden Sie NAMUR-Anbau-Magnetventile als 3/2-Wege- und 5/2-Wege-Ausführung für einfach- und doppeltwirkende Antriebe.
3/2 & 5/2 NAMUR für Schwenkantriebe
Ihre Vorteile
Warum NAMUR-Ventile von STASTO
Vom Magnetventil über Verbindungsgarnitur bis zur Absperrklappe – Komponenten, die zueinander passen, aus einer Hand.
Direktanbau nach VDI/VDE 3845
Genormtes NAMUR-Lochbild für den werkzeugarmen Aufbau auf pneumatische Schwenkantriebe – ohne separate Verrohrung, mit weniger potenziellen Leckagestellen.
3/2 und 5/2 aus einer Hand
3/2-Wege für einfachwirkende, federrückgestellte Antriebe und 5/2-Wege für doppeltwirkende Antriebe – passend zum jeweiligen Antriebstyp.
Komplette Ansteuerkette
Vom NAMUR-Magnetventil über System-Zubehör wie Ventilblöcke und Verbindungsgarnituren bis zur automatisierten Absperrklappe.
B2B-Beratung
Auswahlunterstützung für Instandhaltung, Einkauf, Technik und Anlagenbau durch das STASTO-Team.
Ratgeber
NAMUR-Ventile verstehen und richtig auswählen
Bauform, Funktion und Auswahlkriterien der NAMUR-Anbau-Magnetventile im Überblick.
Was ist ein NAMUR-Ventil?
- Bauform
- Anbau-Magnetventil mit genormtem Anschlussbild nach VDI/VDE 3845, das direkt auf die NAMUR-Schnittstelle des Schwenkantriebs geschraubt wird.
- Luftführung
- Die Druckluft wird über interne Kanäle geführt – ohne Verbindung über einzelne Schläuche.
- Vorteil
- Reduziert Verrohrung, Montagezeit und mögliche Undichtigkeiten.
3/2 oder 5/2 – welche Ausführung?
- 3/2-Wege
- Für einfachwirkende Antriebe mit Federrückstellung: Das Ventil belüftet eine Kammer, die Federn stellen bei Spannungsausfall die Sicherheitslage her.
- 5/2-Wege
- Für doppeltwirkende Antriebe: Beide Antriebskammern werden wechselseitig be- und entlüftet.
- Auswahl
- Welche Variante passt, richtet sich nach dem Antriebstyp und der gewünschten Sicherheitsfunktion.
Worauf bei der Auswahl achten?
- Schnittstelle & Baugröße
- NAMUR-Lochbild und Baugröße des Antriebs prüfen.
- Spulenspannung
- Passend zur Steuerung wählen – im Sortiment z. B. Standardspule mit 24 VDC.
- Anschluss & Zubehör
- Steckerbreite und mitgeliefertes Zubehör wie Gerätesteckdose oder Schalldämpfer beachten.
- Umgebungsbedingungen
- Schutzart, Temperatur und ggf. Ex-Anforderungen unterscheiden sich je nach Variante – bitte den konkreten Datensatz prüfen oder anfragen.
Vergleich
3/2-Wege vs. 5/2-Wege NAMUR
Die passende NAMUR-Ausführung hängt vom Antriebstyp und der gewünschten Sicherheitsstellung ab.
| 3/2 | 5/2 | |
|---|---|---|
| Antriebstyp | einfachwirkend (federrückgestellt) | doppeltwirkend |
| Funktionsprinzip | belüftet eine Antriebskammer | steuert beide Kammern wechselseitig |
| Verhalten bei Spannungsausfall | Federrückstellung in Sicherheitslage | keine Federrückstellung |
| Typische Anwendung | Auf/Zu mit Sicherheitsstellung | definiertes Auf- und Zufahren |
Sortiment
NAMUR-Ventile und passendes Zubehör
Wählen Sie die passende Ausführung nach Funktion, Spannung und Schnittstelle.
Einsatzgebiete
Wo NAMUR-Ventile eingesetzt werden
Vom Auf/Zu-Betrieb an Absperrklappen bis zur Nachrüstung bestehender Antriebe.
Automatisierte Absperrklappen
NAMUR-Ventil als Steuerglied am Schwenkantrieb für Auf/Zu-Betrieb in Prozess- und Versorgungsleitungen.
Kugelhähne mit pneumatischem Antrieb
90°-Schwenkbewegung, angesteuert über 3/2- oder 5/2-Wege je nach Antriebstyp.
Prozessautomatisierung & Anlagenbau
Wo genormte, wartungsfreundliche Schnittstellen und kurze Montagezeiten gefragt sind.
Instandhaltung & Retrofit
Austausch oder Nachrüstung von Anbau-Magnetventilen an bestehenden Antrieben mit NAMUR-Schnittstelle.
Versorgungs- und Medienleitungen
Steuerung von Klappen und Hähnen in Anlagen mit definierter Auf/Zu-Funktion.
Betriebs- und Fördertechnik
Ansteuerung pneumatischer Schwenkantriebe in Anlagen der Produktions- und Fördertechnik.
Verfügbarkeit & Service

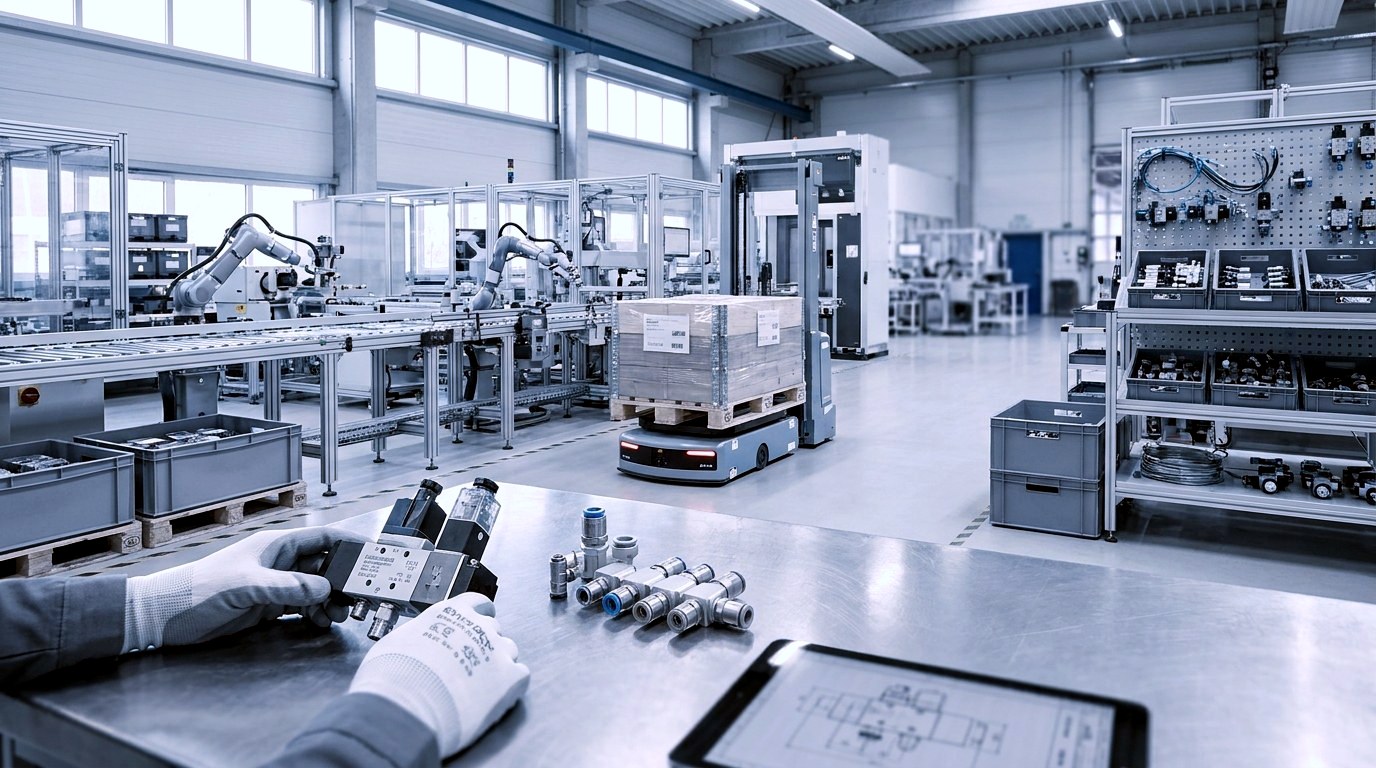

Lieferung und Sonderausführungen
Verfügbarkeit, Ausführungen und technische Kennwerte hängen von der jeweiligen Serie und Variante ab.
Lieferzeit je nach Variante
Konkrete Lieferzeiten nennen wir Ihnen zur ausgewählten Konfiguration – bitte prüfen Sie die Angaben auf der jeweiligen Produktseite oder fragen Sie uns direkt an.
Sonderausführungen auf Anfrage
Abweichende Spannungen, Schutzarten oder Umgebungsbedingungen klären wir auf Anfrage – so erhalten Sie genau die passende Konfiguration.
Passende Komponenten
Ventile, Verbindungsgarnituren und Ventilblöcke stimmen wir auf Ihren Antrieb und Ihre Anlage ab.
Häufige Fragen
Fragen und Antworten zu NAMUR-Ventilen
Die wichtigsten Punkte zur Auswahl und zum Einsatz von NAMUR-Anbau-Magnetventilen.
Was bedeutet NAMUR bei Ventilen?
NAMUR steht für ein genormtes Anschluss-Lochbild nach VDI/VDE 3845, mit dem ein Magnetventil direkt an den pneumatischen Schwenkantrieb angebaut wird – ohne separate Verrohrung. Die Druckluft läuft dabei über interne Kanäle des Antriebs.
Wann brauche ich ein 3/2- und wann ein 5/2-NAMUR-Ventil?
3/2-Wege eignet sich für einfachwirkende, federrückgestellte Antriebe; 5/2-Wege für doppeltwirkende Antriebe. Entscheidend sind der Antriebstyp und die gewünschte Sicherheitsstellung.
Welche NAMUR-Ventile führt STASTO?
STASTO führt unter anderem die Kombination 3/2-Wege-NAMUR-Magnetventil (NM32W1S-) sowie NAMUR-System-Zubehör wie den Ventilblock 1/4″-NAMUR und die Verbindungsgarnitur NAMUR (V44, V45). Die konkrete Auswahl finden Sie in den Produktkategorien.
Gibt es NAMUR-Ventile für besondere Umgebungen (z. B. Ex-Bereich)?
Ausführungen und zulässige Einsatzbedingungen unterscheiden sich je nach Variante. Sprechen Sie uns mit Ihren Anforderungen an – wir prüfen die passende Konfiguration.
Wie schnell ist die Lieferung?
Lieferzeiten hängen von der gewählten Variante ab. Die aktuelle Angabe finden Sie auf der jeweiligen Produktseite oder auf Anfrage.
Passt dazu
Verwandte Kategorien
Zur Abgrenzung der NAMUR-Bauform und für die komplette Ansteuerkette.
Jetzt starten
Das passende NAMUR-Ventil für Ihren Schwenkantrieb
Wählen Sie 3/2- oder 5/2-Wege-Ausführung und stellen Sie Ihre Anfrage – oder lassen Sie sich vom STASTO-Team bei der Auswahl unterstützen.
