Druckluft-Anschlusstechnik

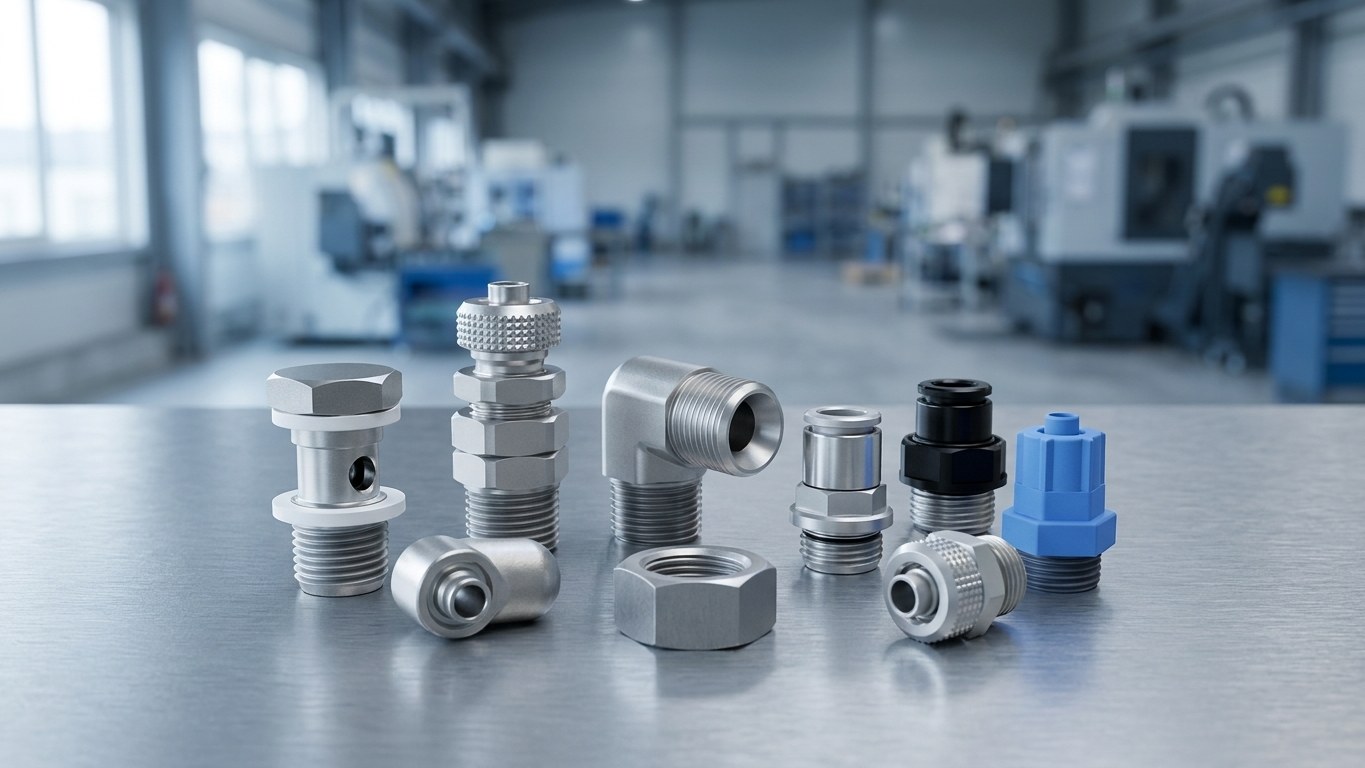

Pneumatikverschraubungen — Steckverschraubungen für die Druckluft-Anschlusstechnik
Steckverschraubungen verbinden Schlauch und Komponente in Pneumatiksystemen schnell, dicht und werkzeuglos. Bei STASTO finden Sie das vollständige Programm an Pneumatikverschraubungen in drei Werkstofflinien — Messing vernickelt und Edelstahl 1.4404 für Betriebsdrücke von –0,99 bis 20 bar sowie POM für –0,99 bis 18 bar. Vom geraden Einschraubnippel über drehbare Winkel- und T-Verschraubungen bis zur Schottverschraubung wählen Sie die passende Bauform nach Gewinde, Schlauch-Außendurchmesser und Einbausituation.
Steckverschraubungen in drei Werkstofflinien
Warum STASTO
Pneumatikverschraubungen mit System
Von der geraden Einschraubverschraubung bis zur drehbaren Winkelverschraubung — abgestimmt auf Gewinde, Werkstoff und Schlauch.
Drei Werkstofflinien aus einem Sortiment
Messing vernickelt für den Standardeinsatz, Edelstahl 1.4404 für Lebensmittel-, Pharma- und aggressive Umgebungen, POM für leichte Kunststoff-Anwendungen — durchgängig nach Schlauch-Außendurchmesser und Gewinde abgestimmt.
Werkzeuglose Einrast-Steckmechanik
Schlauch einstecken, eingerastet, dicht: Die Einsteckverbindung mit Haltering und O-Ring spart Montagezeit und ist mehrfach lösbar.
Vollständige Bauformtiefe
Gerade, Winkel, T, Y, Kreuz, Schott und Aufschraub — inklusive drehbarer 360°-Serien für die freie Ausrichtung der Schlauchführung.
Passendes Schlauch- und Rohrprogramm dazu
Kunststoffschläuche der Serien PA, PE, PU und CP sowie Pressluftschlauch der Serie CA finden Sie im selben Sortiment — abgestimmt auf die Steckverschraubungen.
Bauformen wählen
Steckverschraubungen nach Bauform
Wählen Sie die passende Bauform nach Gewinde, Schlauch-Außendurchmesser und Einbausituation.
Ratgeber
Was sind Pneumatikverschraubungen?
Funktion, Werkstoffwahl und Bauform — kompakt erklärt für die richtige Auswahl.
Funktion & Werkstoff
- Funktionsprinzip
- Der Schlauch wird in die Verschraubung gesteckt; ein Greifring fixiert ihn formschlüssig, ein O-Ring dichtet ab. Zum Lösen wird der Entriegelungsring gedrückt — die Verbindung ist mehrfach verwendbar.
- Messing vernickelt
- Robustes Standardmaterial für allgemeine Druckluft, Betriebsdruck –0,99 bis 20 bar.
- Edelstahl 1.4404
- Für Hygiene-, Pharma- und Korrosionsanforderungen, Betriebsdruck –0,99 bis 20 bar.
- POM
- Leicht und kostengünstig für Kunststoff-Anwendungen, Betriebsdruck –0,99 bis 18 bar.
Bauform & Schlauchwahl
- Welche Bauform?
- Gerade für direkten Anschluss, Winkel für Umlenkung auf engem Raum, drehbar/360° für freie Ausrichtung, T/Y/Kreuz für Verzweigungen, Schott für Wanddurchführungen.
- Auswahlkriterien
- Entscheidend sind Gewindeart, Schlauch-Außendurchmesser und Einbausituation.
- Passender Schlauch
- Steckverschraubungen sind auf definierte Schlauch-Außendurchmesser ausgelegt. Passende Kunststoffschläuche der Serien PA, PE, PU und CP sowie Pressluftschlauch CA finden Sie im STASTO-Pneumatikprogramm.
Werkstoffvergleich
Messing, Edelstahl oder POM?
Die drei Werkstofflinien im direkten Vergleich für die richtige Auswahl.
| Messing vernickelt | Edelstahl 1.4404 | POM | |
|---|---|---|---|
| Betriebsdruck | –0,99 bis 20 bar | –0,99 bis 20 bar | –0,99 bis 18 bar |
| Typischer Einsatz | Allgemeine Druckluft, Standard | Lebensmittel, Pharma, Korrosion | Leichtbau, Kunststoff-Anwendungen |
| Eigenschaft | Robust, breite Serientiefe | Korrosionsbeständig, hygienisch | Leicht, kostengünstig |
| Steckmechanik | Werkzeuglos, mehrfach lösbar | Werkzeuglos, mehrfach lösbar | Werkzeuglos, mehrfach lösbar |
Einsatzbereiche
Pneumatikverschraubungen in der Anwendung
Vom Anlagenbau bis zur hygienischen Produktion — die passende Bauform und der passende Werkstoff für jede Aufgabe.

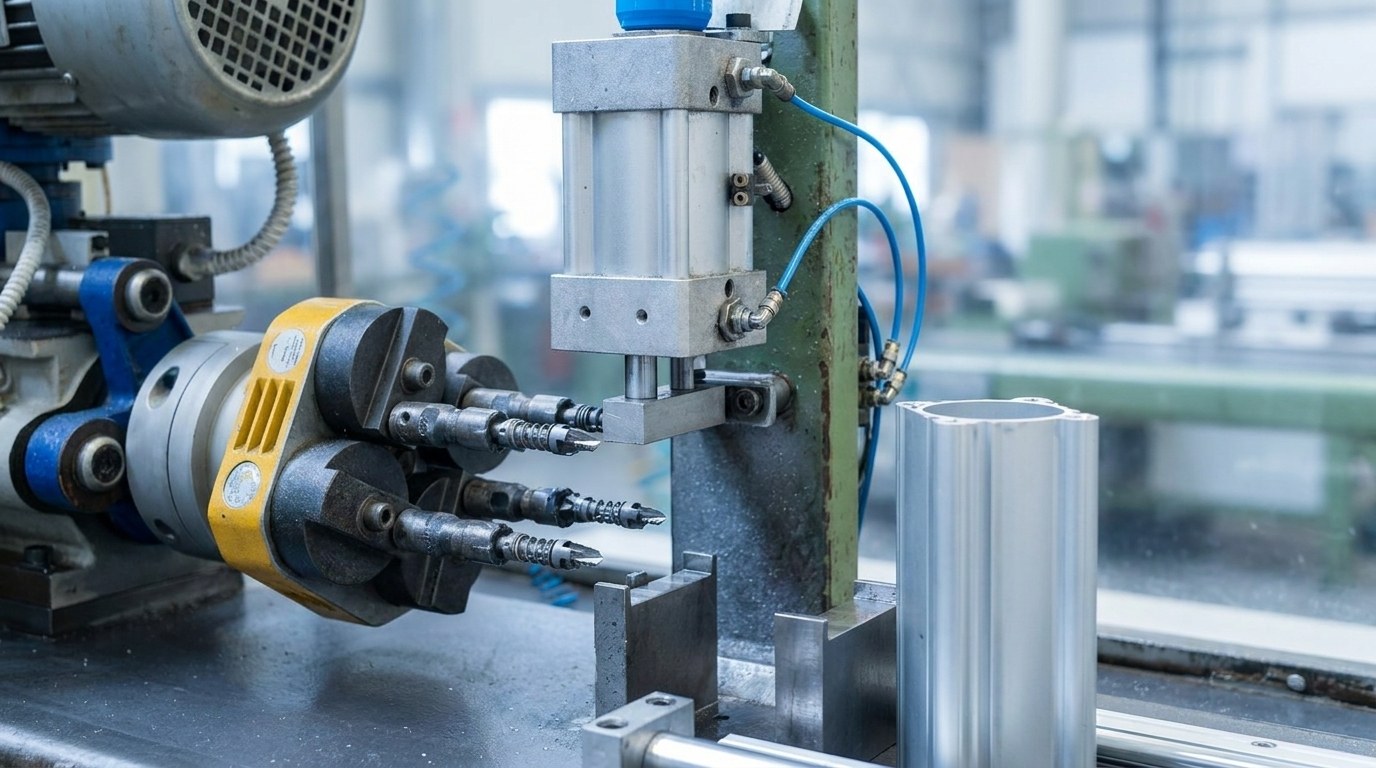

Maschinen- und Anlagenbau
Verschlauchung von Zylindern, Ventilen und Greifern. Drehbare Winkelserien wie PI16-360 erleichtern die Montage in beengten Achsen.

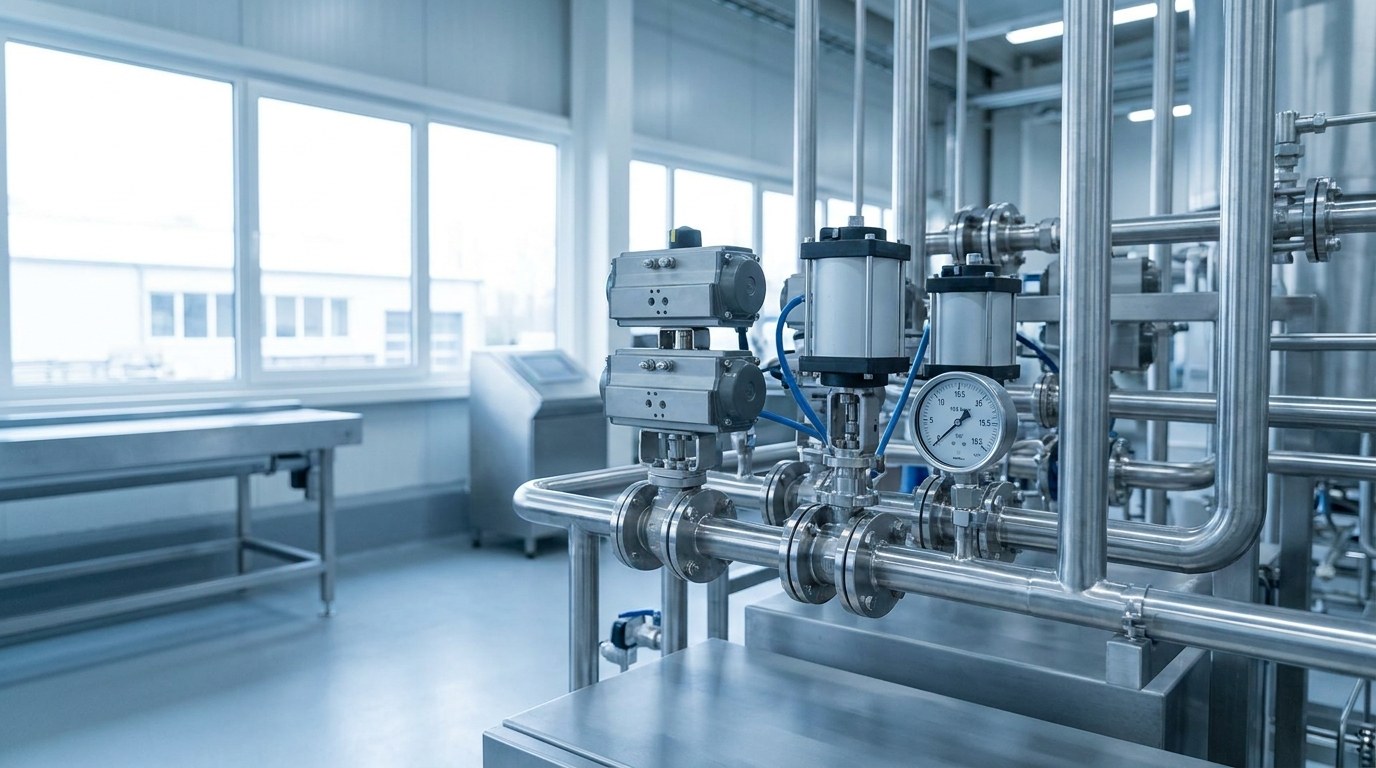

Lebensmittel- und Pharmaproduktion
Edelstahl 1.4404 für reinigungsintensive, korrosive Umgebungen mit Betriebsdruck bis 20 bar.

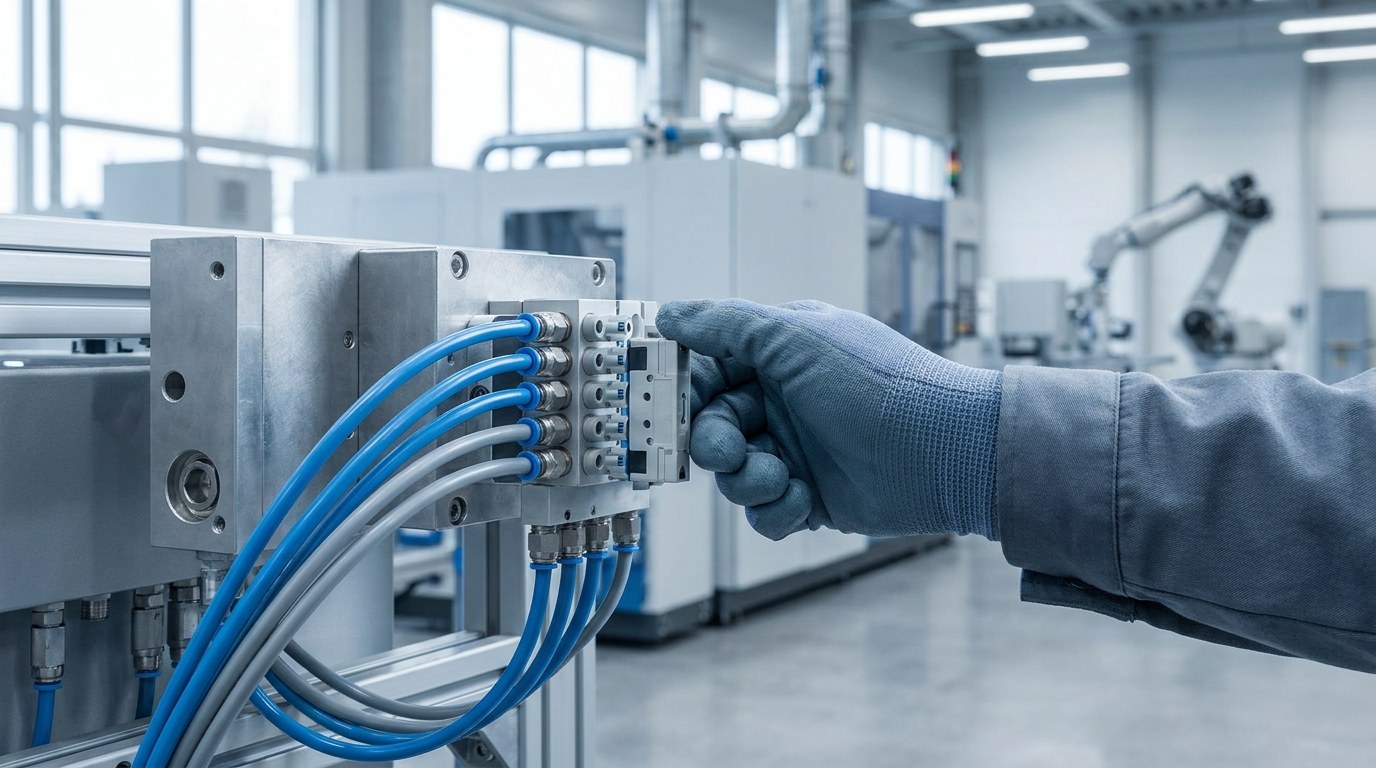

Instandhaltung & Retrofit
Mehrfach lösbare Steckverbindungen erlauben schnellen Komponententausch ohne Werkzeug.

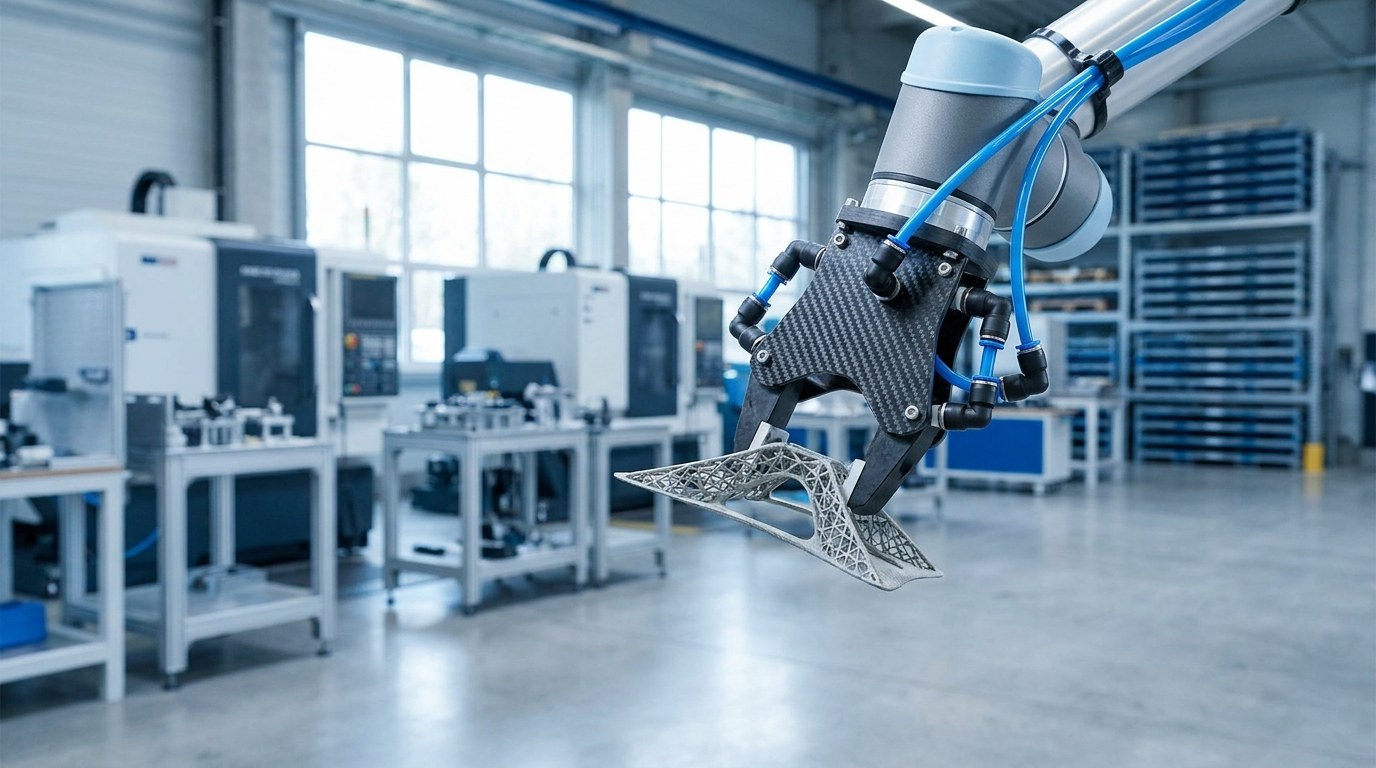

Handling & Leichtbau
POM-Steckverschraubungen für gewichtssensible Aufbauten bis 18 bar.

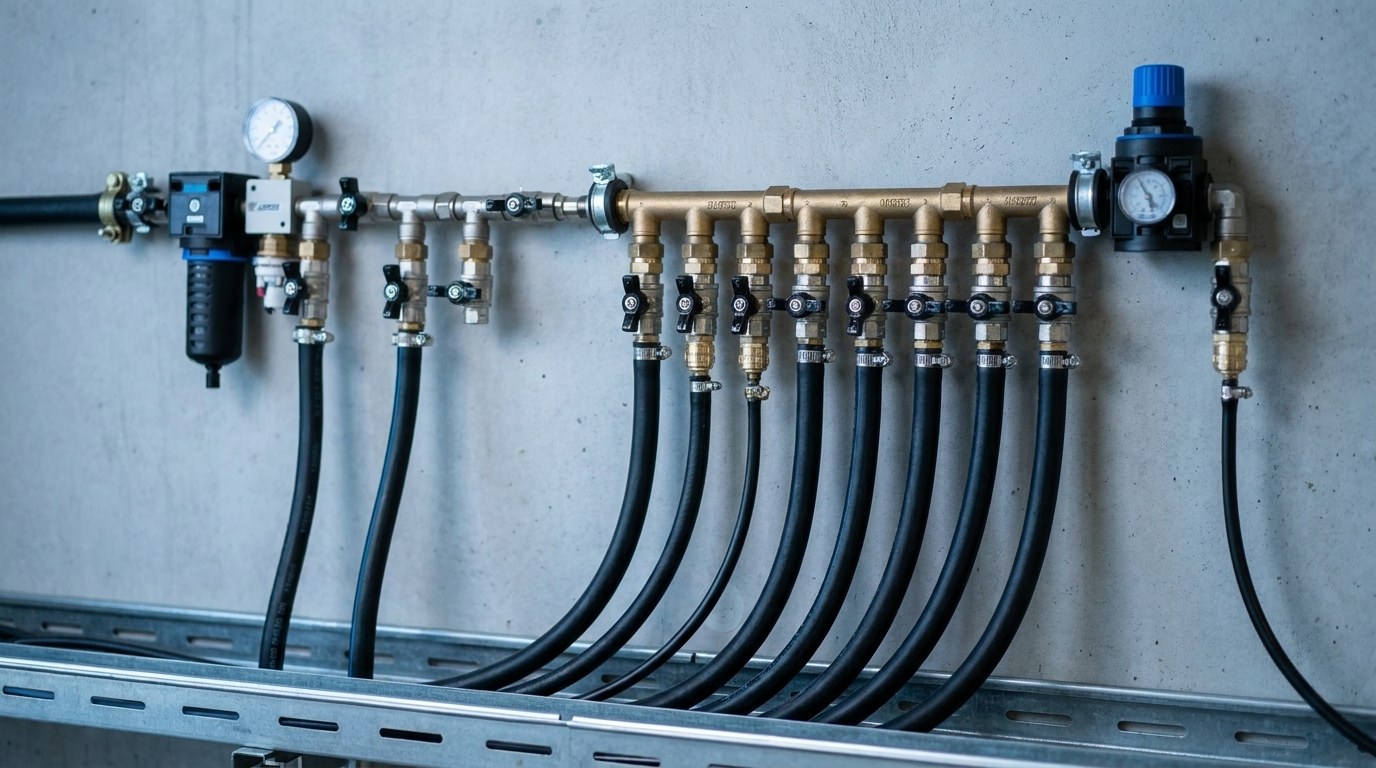

Druckluftverteilung
Gerade, T- und Kreuzverbinder für übersichtliche Schlauchstränge und Abzweige im Druckluftnetz.

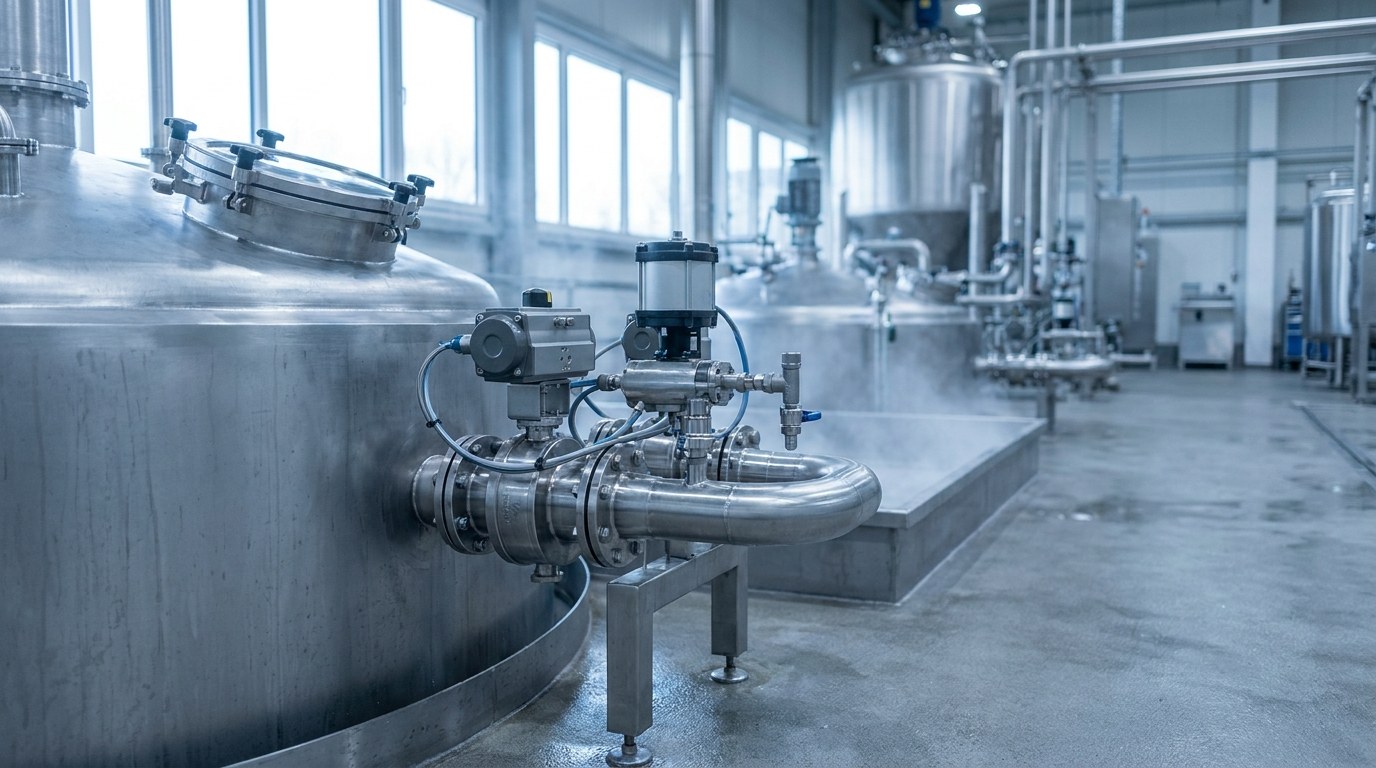

Aggressive Umgebungen
Edelstahl 1.4404 hält korrosiven Medien und anspruchsvollen Atmosphären stand.
Passend dazu
Das passende Schlauch- und Rohrprogramm
Steckverschraubungen sind auf definierte Schlauch-Außendurchmesser ausgelegt — hier finden Sie die passenden Schläuche und Verbindungselemente.
Häufige Fragen
FAQ zu Pneumatikverschraubungen
Antworten auf die wichtigsten Fragen rund um Steckverschraubungen, Werkstoffe und Bauformen.
Was ist eine Pneumatikverschraubung?
Eine Pneumatikverschraubung ist eine Steckverschraubung, die Schläuche werkzeuglos und druckdicht mit pneumatischen Komponenten verbindet. Der Schlauch wird eingesteckt, ein Haltering fixiert ihn und ein O-Ring dichtet ab.
Welcher Betriebsdruck ist möglich?
Messing vernickelt und Edelstahl 1.4404 sind für bis zu 20 bar ausgelegt, POM für bis zu 18 bar — jeweils ab –0,99 bar im Vakuumbereich.
Was ist eine einstellbare Winkelverschraubung?
Eine einstellbare Winkelverschraubung ist eine drehbare Winkelverschraubung der 360°-Serien, deren Schlauchausgang frei ausgerichtet werden kann. Bei STASTO sind das Serien wie PI16-360, PI14-360 und PI19-360.
Was ist eine Schottverschraubung?
Eine Schottverschraubung ist eine druckdichte Durchführung durch Wände oder Gehäuse. Bei STASTO ist sie als Serie PI27 in Messing erhältlich.
Sind die Verschraubungen wiederverwendbar?
Ja, die Steckverbindung lässt sich über den Entriegelungsring lösen und erneut stecken. Sie ist mehrfach verwendbar.
Welcher Schlauch passt dazu?
Passend sind Schläuche der Serien PA, PE, PU und CP nach dem zur Verschraubung angegebenen Schlauch-Außendurchmesser. Diese finden Sie im STASTO-Pneumatikprogramm.
Jetzt auswählen
Die richtige Pneumatikverschraubung für Ihre Anwendung
Wählen Sie Bauform und Werkstoff — oder lassen Sie sich zu Gewinde, Druckbereich und Schlauchwahl beraten.
