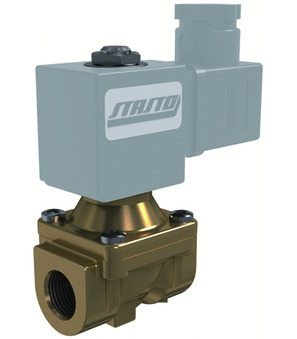

2/2-Wege-Magnetventil 21H9KB180
2/2-Wege-Magnetventil Serie SL200, 21H; vorgesteuert; NC; Körper Messing; Dichtung NBR; Mediumstemperatur -10...+90°C; Standardspule BDA; Steckerbreite 32mm; G 3/4"; DN 18mm; Druck AC 0,1...16bar; Druck DC 0,1...6bar; Baulänge 65mm
Intrastat Nr.: 84818099
Ursprungsland: Italien
Gewicht: 0.58 kg
Kurzartikelnummer:21H9KB180
Ursprungsland: Italien
Gewicht: 0.58 kg
Kurzartikelnummer:21H9KB180
2/2-Wege-Magnetventil Serie SL200, 21H; vorgesteuert; NC; Körper Messing; Dichtung NBR; Mediumstemperatur -10...+90°C; Standardspule BDA; Steckerbreite 32mm; G 3/4"; DN 18mm; Druck AC 0,1...16bar; Druck DC 0,1...6bar; Baulänge 65mm
| Abmessung | |
|---|---|
| Innengewinde | G 3/4" |
| DN | 18 mm |
| Baulänge | 65 mm |
| Bauformen | |
| Steckerbreite | 32 mm |
| Druck | |
| Druck AC | 0,1...16 bar |
| Druck DC | 0,1...6 bar |
| Materialien | |
| Dichtung | NBR |
| Eigenschaften | |
| Mediumstemperatur | -10...+90 °C |
