BA233-22L-D0-ABS51-C001-03-C002-31-6

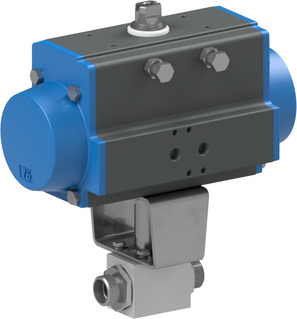

Kugelhahn mit Druckluftdrehantrieb BA233-22L-D0
Kugelhahn mit Druckluftdrehantrieb BA233-22L-D0
460,91 €
460,91 €
BA233-22L-D0-ABS51-C001-03-C002-31-LV-2
BA233-22L-D0-ABS51-C001-03-C002-31-LV-2
612,25 €
612,25 €

BA233-22L-D0-ABS51-C001-03-C002-31-6

BA233-22L-D0
Kugelhahn mit Druckluftdrehantrieb Serie BA233; Außengewinde gemäß ISO 8434-1 (DIN 2353); Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+100°C; für Flüssigkeiten; Anschluss 22L/M30x2; Nennweite 20mm; Druckbereich 0...420bar; Einbaulänge 101mm; Antrieb PAD085
ABS51
Aufgebautes Steuerventil Serie ABS; NAMUR; Schalldämpfer; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD052-270
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-6
Gerätesteckdose; Steckerbreite 22mm; Standard; Spannung 0-250VAC/DC

Intrastat Nr.: 84818081
Ursprungsland: Italien
Gewicht: 6.09 kg
Kurzartikelnummer:BA23322LD0ABS51C00103C002316
https://www.stasto.si/web/image/product.template/199710/image_1920?unique=b18cd3e

BA233-22L-D0
Kugelhahn mit Druckluftdrehantrieb Serie BA233; Außengewinde gemäß ISO 8434-1 (DIN 2353); Gehäuse Stahl verzinkt; Kugel Stahl; Dichtungen POM/NBR; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+100°C; für Flüssigkeiten; Anschluss 22L/M30x2; Nennweite 20mm; Druckbereich 0...420bar; Einbaulänge 101mm; Antrieb PAD085
ABS51
Aufgebautes Steuerventil Serie ABS; NAMUR; Schalldämpfer; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD052-270
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-6
Gerätesteckdose; Steckerbreite 22mm; Standard; Spannung 0-250VAC/DC

607,22 € 607.2225000000001 EUR 607,22 €

cena na zahtevo

  • Außengewinde
  • Ventilschnittstelle Namur
  • DN
  • Baulänge
  • Steckerbreite
  • Baureihe
  • Ausführung
  • Spannung
  • Druckbereich
  • Spule
  • Antrieb

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns
Abmessung
Außengewinde M30x2
Ventilschnittstelle Namur 1/4"
DN 20 mm
Baulänge 101 mm
Bauformen
Steckerbreite 22
Baureihe 22L
Ausführung
Ausführung Standard
Elektrische Kennzahlen
Spannung 24VDC / 48V/50-60Hz
Druck
Druckbereich 0...420 bar
Eigenschaften
Spule C001
Antrieb PAD085
