BAL1-005-BLTV-D0-ABS51-C001-03-C002-31-6-EB0X01

Preis:

607,90 €
Kugelhahn mit Druckluftdrehantrieb Serie BAL1, BAT1 Store
  1. Produkte
  2. Armaturen
  3. Kugelhähne - automatisch
  4. Kugelhähne - pneumatisch
  5. Kugelhahn mit Druckluftdrehantrieb Serie BAL1, BAT1
  6. BAL1-005-BLTV-D0-ABS51-C001-03-C002-31-6-EB0X01
BAL1-005-BLTV-D0-ABS51-C001-03-C002-31-6-EB0X01
BAL1-005-BLTV-D0-ABS51-C001-03-C002-31-6
BAL1-005-BLTV-D0-ABS51-C001-03-C002-31-6
506,00 €
506,00 €
BAL1-005-BLTV-D0-ABS51-C001-03-C002-31-LV-2
BAL1-005-BLTV-D0-ABS51-C001-03-C002-31-LV-2
511,40 €
511,40 €

BAL1-005-BLTV-D0-ABS51-C001-03-C002-31-6-EB0X01

BAL1-005-BLTV-D0

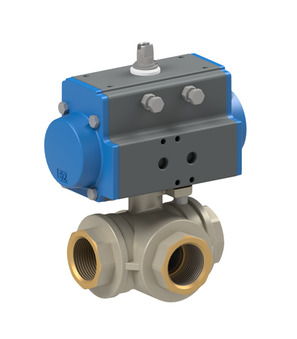

Kugelhahn mit Druckluftdrehantrieb Serie BAL1, BAT1; 3-Wege-Ausführung; dreischalig dichtend; Gehäuse, Kugel Messing; Dichtungen PTFE/FKM/EPDM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; RP 3/4"; Nennweite 20mm; Druckbereich 0-30bar; Einbaulänge 87mm; Antrieb PAD052; Kugelbohrung L
ABS51
Aufgebautes Steuerventil Serie ABS; NAMUR; Schalldämpfer; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD052-270
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-6
Gerätesteckdose; Steckerbreite 22mm; Standard; Spannung 0-250VAC/DC
EB0X01
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 831613; Kontaktmaterial Silber-Nickel; Gehäusematerial Kunststoff

Intrastat Nr.: 84818081
Ursprungsland: Italien
Gewicht: 2.048 kg
Kurzartikelnummer:BAL1005BLTVD0ABS51C00103C002316EB0X01
https://www.stasto.si/web/image/product.template/218823/image_1920?unique=d9024cc

BAL1-005-BLTV-D0
Kugelhahn mit Druckluftdrehantrieb Serie BAL1, BAT1; 3-Wege-Ausführung; dreischalig dichtend; Gehäuse, Kugel Messing; Dichtungen PTFE/FKM/EPDM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; RP 3/4"; Nennweite 20mm; Druckbereich 0-30bar; Einbaulänge 87mm; Antrieb PAD052; Kugelbohrung L
ABS51
Aufgebautes Steuerventil Serie ABS; NAMUR; Schalldämpfer; Standardspule C001; Steckerbreite 22mm; 5/2-Wege-NAMUR-Magnetventil (NM52W1S-PR); Antrieb PAD052-270
C001-03
Magnetspule Typ C001; Steckerbreite 22mm; Spannung 24VDC / 48V/50-60Hz
C002-31-6
Gerätesteckdose; Steckerbreite 22mm; Standard; Spannung 0-250VAC/DC
EB0X01
Aufgebaute Endschalterbox; IP65; 2 Mikroschalter; passend für Antriebe PAD/PAS052-270; Schaltleistung 4A/250VAC-1A/24VDC; Schaltertyp Crouzet 831613; Kontaktmaterial Silber-Nickel; Gehäusematerial Kunststoff

607,90 € 607.9 EUR 607,90 €

cena na zahtevo

  • Anbauschnittstelle VDI/VDE 3845
  • Anbauschnittstelle 2 VDI/VDE 3845
  • Ventilschnittstelle Namur
  • Innengewinde
  • DN
  • Baulänge
  • Steckerbreite
  • Kugelbohrung
  • Schaltertyp
  • Ausführung
  • Spannung
  • Schaltleistung
  • Druckbereich
  • Kontaktmaterial
  • Gehäusematerial
  • Spule
  • Antrieb

Diese Kombination existiert nicht.

Verfügbarkeit:
Kontaktieren Sie uns
Abmessung
Anbauschnittstelle VDI/VDE 3845 80x30x20
Anbauschnittstelle 2 VDI/VDE 3845 80x30x30
Ventilschnittstelle Namur 1/4"
Innengewinde RP 3/4"
DN 20 mm
Baulänge 87 mm
Bauformen
Steckerbreite 22
Kugelbohrung L
Schaltertyp Crouzet 831613
Ausführung
Ausführung Standard
Elektrische Kennzahlen
Spannung 24VDC / 48V/50-60Hz
Schaltleistung 4A/250VAC-1A/24VDC
Druck
Druckbereich 0...30 bar
Materialien
Kontaktmaterial Silber-Nickel
Gehäusematerial Kunststoff
Eigenschaften
Spule C001
Antrieb PAD052
