Armaturen

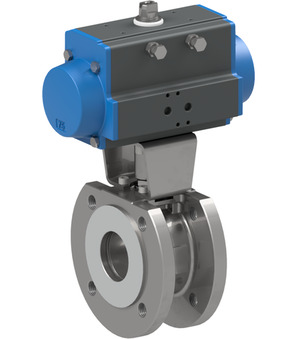

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar
Varianten
| DN | Baulänge | Druckbereich | Funktion | Spannung | Ausführung | Schaltertyp | Gehäusematerial | Kontaktmaterial | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|
| 40 mm | 63,5 mm | 0...16 bar | - | 24VDC / 48V/50-60Hz | Standard | - | - | - | BADA-040-SSTV-D0-ABS51-C001-03-C002-31-6 | 25250037 |
| 40 mm | 63,5 mm | 0...16 bar | - | 24VDC / 48V/50-60Hz | Standard | - | - | - | BADA-040-SSTV-D0-ABS52-C001-03-C002-31-6 | 25250038 |
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar
Varianten
| DN | Baulänge | Druckbereich | Spannung | Ausführung | Anschluss | Durchfluss bei 6,3bar/Δp=1bar | max. Vordruck | Filtereinsatz | passend zu Serie | Schaltertyp | Kontaktmaterial | Gehäusematerial | Funktion | Durchmesser Schlauch | Drosselrichtung | Körper | Sieb | Spannungsart | Beschreibung | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 mm | 63,5 mm | 0...16 bar | 24VDC | ATEX | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | BADA-040-SSTV-S0-ABS54-PI08-EPC02400-1-EB0X51 | 25250038 |
| 40 mm | 63,5 mm | 0...16 bar | 230V/50-60Hz | Standard | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 3/2-Wege-NAMUR-Magnetventil (NM32W1S-PR) Antrieb PAS052-270 | BADA-040-SSTV-S0-ABS53-C001-22-C002-31-6 | 25250039 |
| DN | Baulänge | Druckbereich | Funktion | Spannung | Ausführung | Schaltertyp | Gehäusematerial | Kontaktmaterial | Type |
|---|---|---|---|---|---|---|---|---|---|
| 40 mm | 63,5 mm | 0...16 bar | - | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | BADA-040-SSTV-D0-ABS51-C001-03-C002-31-LV-2 |
| DN | Baulänge | Druckbereich | Spannung | Ausführung | Anschluss | Durchfluss bei 6,3bar/Δp=1bar | max. Vordruck | Filtereinsatz | passend zu Serie | Schaltertyp | Kontaktmaterial | Gehäusematerial | Funktion | Durchmesser Schlauch | Drosselrichtung | Körper | Sieb | Spannungsart | Beschreibung | Type |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 mm | 63,5 mm | 0...16 bar | 230V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 3/2-Wege-NAMUR-Magnetventil (NM32W1S-PR) Antrieb PAS052-270 | BADA-040-SSTV-S0-ABS53-C001-22-C002-31-LV-1 |
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar
Varianten
| DN | Baulänge | Druckbereich | Funktion | Spannung | Ausführung | Schaltertyp | Gehäusematerial | Kontaktmaterial | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|
| 40 mm | 63,5 mm | 0...16 bar | - | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | - | BADA-040-SSTV-D0-ABS51-C001-03-C002-31-LVCV20-2 | 25250040 |
| 40 mm | 63,5 mm | 0...16 bar | Schließer PNP | 24VDC / 48V/50-60Hz | Standard | P&F NBN3-F25F-E8 | Kunststoff | - | BADA-040-SSTV-D0-ABS54-C001-03-C002-31-6-EB0X13 | 25250041 |
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar
Varianten
| DN | Baulänge | Druckbereich | Spannung | Ausführung | Anschluss | Durchfluss bei 6,3bar/Δp=1bar | max. Vordruck | Filtereinsatz | passend zu Serie | Schaltertyp | Kontaktmaterial | Gehäusematerial | Funktion | Durchmesser Schlauch | Drosselrichtung | Körper | Sieb | Spannungsart | Beschreibung | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 mm | 63,5 mm | 0...16 bar | 230V/50-60Hz | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 3/2-Wege-NAMUR-Magnetventil (NM32W1S-PR) Antrieb PAS052-270 | BADA-040-SSTV-S0-ABS53-C001-22-C002-31-LVCV20-1 | 25250041 |
| 40 mm | 63,5 mm | 0...16 bar | 24VDC / 48V/50-60Hz | Standard | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 3/2-Wege-NAMUR-Magnetventil (NM32W1S-PR) Antrieb PAS052-270 | BADA-040-SSTV-S0-ABS53-C001-03-C002-31-6 | 25250042 |
| 40 mm | 63,5 mm | 0...16 bar | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 3/2-Wege-NAMUR-Magnetventil (NM32W1S-PR) Antrieb PAS052-270 | BADA-040-SSTV-S0-ABS53-C001-03-C002-31-LV-2 | 25250043 |
| 40 mm | 63,5 mm | 0...16 bar | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | - | - | Crouzet 831613 | Silber-Nickel | Kunststoff | - | - | - | - | - | - | 3/2-Wege-NAMUR-Magnetventil (NM32W1S-PR) Antrieb PAS052-270 | BADA-040-SSTV-S0-ABS53-C001-03-C002-31-LV-2-EB0X01 | 25250044 |
| DN | Baulänge | Druckbereich | Funktion | Spannung | Ausführung | Schaltertyp | Gehäusematerial | Kontaktmaterial | Type |
|---|---|---|---|---|---|---|---|---|---|
| 50 mm | 82 mm | 0...16 bar | - | - | - | - | - | - | BADA-050-SSTV-D0 |
| DN | Baulänge | Druckbereich | Spannung | Ausführung | Anschluss | Durchfluss bei 6,3bar/Δp=1bar | max. Vordruck | Filtereinsatz | passend zu Serie | Schaltertyp | Kontaktmaterial | Gehäusematerial | Funktion | Durchmesser Schlauch | Drosselrichtung | Körper | Sieb | Spannungsart | Beschreibung | Type |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 mm | 63,5 mm | 0...16 bar | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 3/2-Wege-NAMUR-Magnetventil (NM32W1S-PR) Antrieb PAS052-270 | BADA-040-SSTV-S0-ABS53-C001-03-C002-31-LVCV20-2 |
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar
Varianten
| DN | Baulänge | Druckbereich | Funktion | Spannung | Ausführung | Schaltertyp | Gehäusematerial | Kontaktmaterial | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 mm | 82 mm | 0...16 bar | - | 230V/50-60Hz | Standard | - | - | - | BADA-050-SSTV-D0-ABS51-C001-22-C002-31-6 | 25250045 |
| 50 mm | 82 mm | 0...16 bar | - | 230V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | BADA-050-SSTV-D0-ABS51-C001-22-C002-31-LV-1 | 25250046 |
| 50 mm | 82 mm | 0...16 bar | - | 230V/50-60Hz | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | - | BADA-050-SSTV-D0-ABS51-C001-22-C002-31-LVCV20-1 | 25250047 |
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar
Grundversion
| DN | Baulänge | Druckbereich | Spannung | Ausführung | Anschluss | Durchfluss bei 6,3bar/Δp=1bar | max. Vordruck | Filtereinsatz | passend zu Serie | Schaltertyp | Kontaktmaterial | Gehäusematerial | Funktion | Durchmesser Schlauch | Drosselrichtung | Körper | Sieb | Spannungsart | Beschreibung | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 mm | 82 mm | 0...16 bar | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | BADA-050-SSTV-S0 | 25250047 |
Varianten
| DN | Baulänge | Druckbereich | Spannung | Ausführung | Anschluss | Durchfluss bei 6,3bar/Δp=1bar | max. Vordruck | Filtereinsatz | passend zu Serie | Schaltertyp | Kontaktmaterial | Gehäusematerial | Funktion | Durchmesser Schlauch | Drosselrichtung | Körper | Sieb | Spannungsart | Beschreibung | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 mm | 82 mm | 0...16 bar | 24VDC | ATEX | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | BADA-050-SSTV-S0-ABS54-PI08-EPC02400-1-EB0X51 | 25250048 |
| DN | Baulänge | Druckbereich | Funktion | Spannung | Ausführung | Schaltertyp | Gehäusematerial | Kontaktmaterial | Type |
|---|---|---|---|---|---|---|---|---|---|
| 50 mm | 82 mm | 0...16 bar | - | 24VDC / 48V/50-60Hz | Standard | - | - | - | BADA-050-SSTV-D0-ABS51-C001-03-C002-31-6 |
