Kugelhähne - automatisch
| DN | Baulänge | Druckbereich | Spannung | Ausführung | Anschluss | Durchfluss bei 6,3bar/Δp=1bar | max. Vordruck | Filtereinsatz | passend zu Serie | Schaltertyp | Kontaktmaterial | Gehäusematerial | Funktion | Durchmesser Schlauch | Drosselrichtung | Körper | Sieb | Spannungsart | Beschreibung | Type |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 mm | 46 mm | 0...16 bar | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 3/2-Wege-NAMUR-Magnetventil (NM32W1S-PR) Antrieb PAS052-270 | BADA-025-SSTV-S0-ABS53-C001-03-C002-31-LV-2 |
| DN | Baulänge | Druckbereich | Funktion | Spannung | Ausführung | Schaltertyp | Gehäusematerial | Kontaktmaterial | Type |
|---|---|---|---|---|---|---|---|---|---|
| 32 mm | 54 mm | 0...16 bar | - | - | - | - | - | - | BADA-032-SSTV-D0 |
| DN | Baulänge | Druckbereich | Spannung | Ausführung | Anschluss | Durchfluss bei 6,3bar/Δp=1bar | max. Vordruck | Filtereinsatz | passend zu Serie | Schaltertyp | Kontaktmaterial | Gehäusematerial | Funktion | Durchmesser Schlauch | Drosselrichtung | Körper | Sieb | Spannungsart | Beschreibung | Type |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 mm | 46 mm | 0...16 bar | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 3/2-Wege-NAMUR-Magnetventil (NM32W1S-PR) Antrieb PAS052-270 | BADA-025-SSTV-S0-ABS53-C001-03-C002-31-LVCV20-2 |

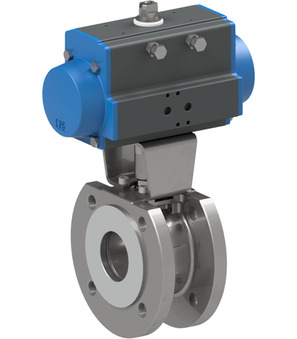

Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar
Varianten
| DN | Baulänge | Druckbereich | Funktion | Spannung | Ausführung | Schaltertyp | Gehäusematerial | Kontaktmaterial | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|
| 32 mm | 54 mm | 0...16 bar | - | 230V/50-60Hz | Standard | - | - | - | BADA-032-SSTV-D0-ABS51-C001-22-C002-31-6 | 25250026 |
| 32 mm | 54 mm | 0...16 bar | - | 230V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | BADA-032-SSTV-D0-ABS51-C001-22-C002-31-LV-1 | 25250027 |
| 32 mm | 54 mm | 0...16 bar | - | 230V/50-60Hz | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | - | BADA-032-SSTV-D0-ABS51-C001-22-C002-31-LVCV20-1 | 25250028 |
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar
Grundversion
| DN | Baulänge | Druckbereich | Spannung | Ausführung | Anschluss | Durchfluss bei 6,3bar/Δp=1bar | max. Vordruck | Filtereinsatz | passend zu Serie | Schaltertyp | Kontaktmaterial | Gehäusematerial | Funktion | Durchmesser Schlauch | Drosselrichtung | Körper | Sieb | Spannungsart | Beschreibung | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 mm | 54 mm | 0...16 bar | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | BADA-032-SSTV-S0 | 25250028 |
Varianten
| DN | Baulänge | Druckbereich | Spannung | Ausführung | Anschluss | Durchfluss bei 6,3bar/Δp=1bar | max. Vordruck | Filtereinsatz | passend zu Serie | Schaltertyp | Kontaktmaterial | Gehäusematerial | Funktion | Durchmesser Schlauch | Drosselrichtung | Körper | Sieb | Spannungsart | Beschreibung | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 mm | 54 mm | 0...16 bar | 230V/50-60Hz | Standard | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 3/2-Wege-NAMUR-Magnetventil (NM32W1S-PR) Antrieb PAS052-270 | BADA-032-SSTV-S0-ABS53-C001-22-C002-31-6 | 25250029 |
| DN | Baulänge | Druckbereich | Funktion | Spannung | Ausführung | Schaltertyp | Gehäusematerial | Kontaktmaterial | Type |
|---|---|---|---|---|---|---|---|---|---|
| 32 mm | 54 mm | 0...16 bar | - | 24VDC / 48V/50-60Hz | Standard | - | - | - | BADA-032-SSTV-D0-ABS51-C001-03-C002-31-6 |
| DN | Baulänge | Druckbereich | Spannung | Ausführung | Anschluss | Durchfluss bei 6,3bar/Δp=1bar | max. Vordruck | Filtereinsatz | passend zu Serie | Schaltertyp | Kontaktmaterial | Gehäusematerial | Funktion | Durchmesser Schlauch | Drosselrichtung | Körper | Sieb | Spannungsart | Beschreibung | Type |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 mm | 54 mm | 0...16 bar | 230V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 3/2-Wege-NAMUR-Magnetventil (NM32W1S-PR) Antrieb PAS052-270 | BADA-032-SSTV-S0-ABS53-C001-22-C002-31-LV-1 |
| DN | Baulänge | Druckbereich | Funktion | Spannung | Ausführung | Schaltertyp | Gehäusematerial | Kontaktmaterial | Type |
|---|---|---|---|---|---|---|---|---|---|
| 32 mm | 54 mm | 0...16 bar | - | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | BADA-032-SSTV-D0-ABS51-C001-03-C002-31-LV-2 |
| DN | Baulänge | Druckbereich | Spannung | Ausführung | Anschluss | Durchfluss bei 6,3bar/Δp=1bar | max. Vordruck | Filtereinsatz | passend zu Serie | Schaltertyp | Kontaktmaterial | Gehäusematerial | Funktion | Durchmesser Schlauch | Drosselrichtung | Körper | Sieb | Spannungsart | Beschreibung | Type |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 mm | 54 mm | 0...16 bar | 230V/50-60Hz | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 3/2-Wege-NAMUR-Magnetventil (NM32W1S-PR) Antrieb PAS052-270 | BADA-032-SSTV-S0-ABS53-C001-22-C002-31-LVCV20-1 |
| DN | Baulänge | Druckbereich | Funktion | Spannung | Ausführung | Schaltertyp | Gehäusematerial | Kontaktmaterial | Type |
|---|---|---|---|---|---|---|---|---|---|
| 32 mm | 54 mm | 0...16 bar | - | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | - | BADA-032-SSTV-D0-ABS51-C001-03-C002-31-LVCV20-2 |
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; einfachwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar
Varianten
| DN | Baulänge | Druckbereich | Spannung | Ausführung | Anschluss | Durchfluss bei 6,3bar/Δp=1bar | max. Vordruck | Filtereinsatz | passend zu Serie | Schaltertyp | Kontaktmaterial | Gehäusematerial | Funktion | Durchmesser Schlauch | Drosselrichtung | Körper | Sieb | Spannungsart | Beschreibung | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 mm | 54 mm | 0...16 bar | 24VDC / 48V/50-60Hz | Standard | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 3/2-Wege-NAMUR-Magnetventil (NM32W1S-PR) Antrieb PAS052-270 | BADA-032-SSTV-S0-ABS53-C001-03-C002-31-6 | 25250032 |
| 32 mm | 54 mm | 0...16 bar | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 3/2-Wege-NAMUR-Magnetventil (NM32W1S-PR) Antrieb PAS052-270 | BADA-032-SSTV-S0-ABS53-C001-03-C002-31-LV-2 | 25250033 |
| DN | Baulänge | Druckbereich | Funktion | Spannung | Ausführung | Schaltertyp | Gehäusematerial | Kontaktmaterial | Type |
|---|---|---|---|---|---|---|---|---|---|
| 40 mm | 63,5 mm | 0...16 bar | - | - | - | - | - | - | BADA-040-SSTV-D0 |
| DN | Baulänge | Druckbereich | Spannung | Ausführung | Anschluss | Durchfluss bei 6,3bar/Δp=1bar | max. Vordruck | Filtereinsatz | passend zu Serie | Schaltertyp | Kontaktmaterial | Gehäusematerial | Funktion | Durchmesser Schlauch | Drosselrichtung | Körper | Sieb | Spannungsart | Beschreibung | Type |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 mm | 54 mm | 0...16 bar | 24VDC / 48V/50-60Hz | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 3/2-Wege-NAMUR-Magnetventil (NM32W1S-PR) Antrieb PAS052-270 | BADA-032-SSTV-S0-ABS53-C001-03-C002-31-LVCV20-2 |
Flanschkugelhahn mit Druckluftdrehantrieb Serie BADA
Flansch PN16; Gehäuse, Kugel 1.4401; Dichtungen PTFE/FKM; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -20...+160°C; Druckbereich 0...16bar
Varianten
| DN | Baulänge | Druckbereich | Funktion | Spannung | Ausführung | Schaltertyp | Gehäusematerial | Kontaktmaterial | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|
| 40 mm | 63,5 mm | 0...16 bar | - | 230V/50-60Hz | Standard | - | - | - | BADA-040-SSTV-D0-ABS51-C001-22-C002-31-6 | 25250034 |
| 40 mm | 63,5 mm | 0...16 bar | - | 230V/50-60Hz | mit eingebauter LED-gelb und VDR | - | - | - | BADA-040-SSTV-D0-ABS51-C001-22-C002-31-LV-1 | 25250035 |
| 40 mm | 63,5 mm | 0...16 bar | - | 230V/50-60Hz | mit eingebauter LED-gelb, VDR und PVC-Kabel (2 m) | - | - | - | BADA-040-SSTV-D0-ABS51-C001-22-C002-31-LVCV20-1 | 25250036 |
