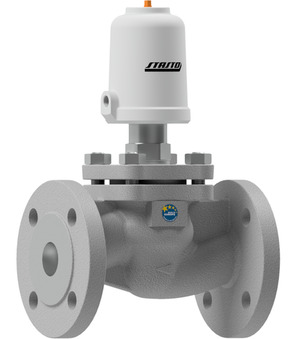

Druckgesteuertes Sitzventil Serie SE23-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NO; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Flansch PN40; für gasförmige und flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C; DN 80mm; Betriebsdruck 0...4bar; Steuerdruck 5...10bar; Durchmesser Antrieb 80mm
Ursprungsland: Deutschland
Gewicht: 3.9 kg
Kurzartikelnummer: SE2380ST81
Druckgesteuertes Sitzventil Serie SE23-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NO; Gehäuse Edelstahl 1.4408; Dichtung PTFE; Flansch PN40; für gasförmige und flüssige Medien; gegen den Medienstrom schließend; Mediumstemperatur -30...+170°C; DN 80mm; Betriebsdruck 0...4bar; Steuerdruck 5...10bar; Durchmesser Antrieb 80mm
Technische Daten
| DN | 80 mm |
|---|---|
| Betriebsdruck | 0...4 bar |
| Steuerdruck | 5...10 bar |
| Durchmesser Antrieb | 80 mm |
| DN | 80 mm |
| Betriebsdruck | 0...4 bar |
| Steuerdruck | 5...10 bar |
| Durchmesser Antrieb | 80 mm |
| Flansch | PN40 |
| Ausführung | ATEX |
SE23-80-ST81
