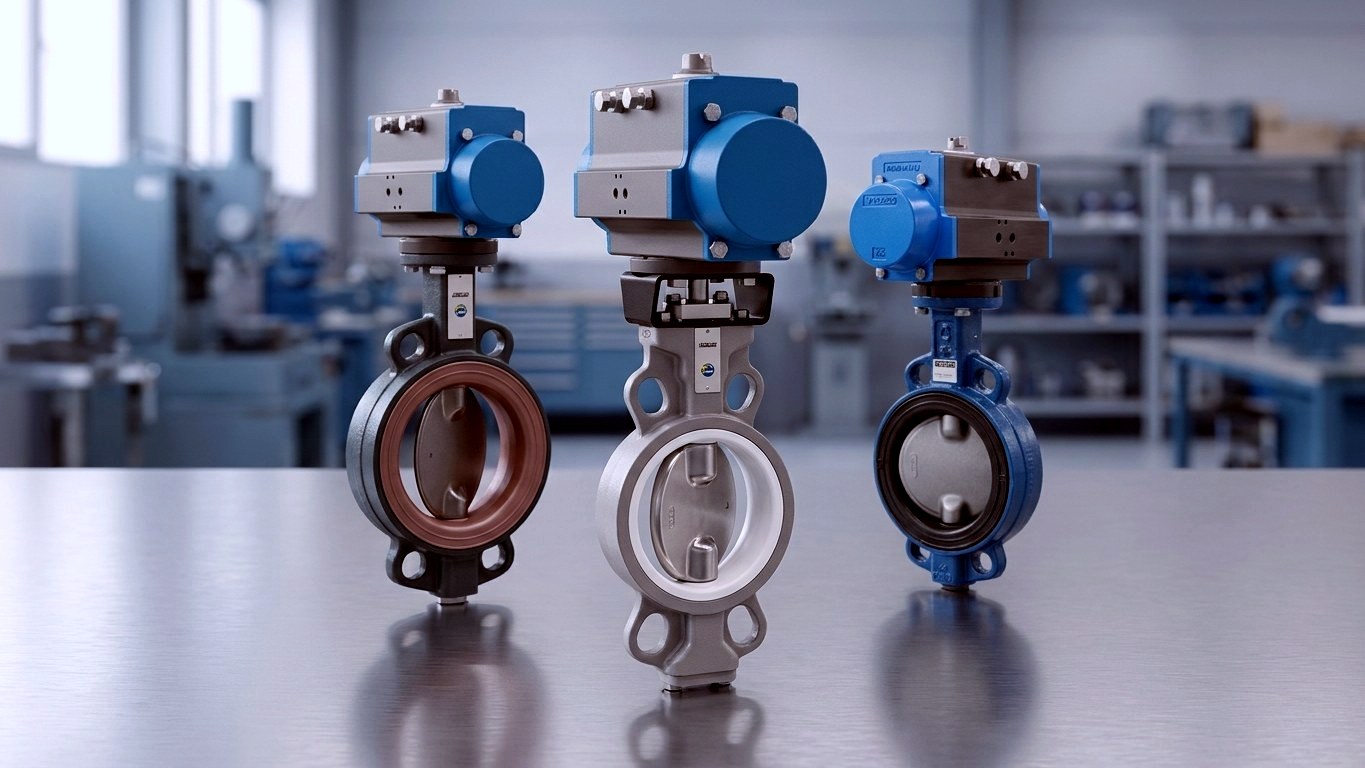

Die SSIS-Absperrklappen von STASTO sind doppelexzentrische Edelstahl-Klappen mit pneumatischem Drehantrieb – konzipiert für das zuverlässige Absperren und Regeln in anspruchsvollen Industrieprozessen. Gehäuse und Scheibe bestehen aus Edelstahl 1.4408, die Welle aus 1.4542, der Dichtsitz aus Inconel 625. Über die Serien BUW9-SSIS und BUL-SSIS finden Sie im Nennweitenbereich DN 50 bis DN 500 die passende Konfiguration – als Zwischenflansch- oder Abflanschausführung, doppelt- oder einfachwirkend, mit oder ohne ATEX.
SSIS – doppelexzentrisch in Edelstahl 1.4408
Ihre Vorteile
Warum SSIS-Absperrklappen von STASTO?
Eine belastbare Werkstoffkombination, doppelexzentrische Bauform und pneumatischer Drehantrieb – abgestimmt auf anspruchsvolle Prozessanwendungen.
Voll aus Edelstahl 1.4408
Gehäuse und Scheibe aus Edelstahl 1.4408, Welle aus 1.4542, Sitzdichtung aus Inconel 625 – eine belastbare Materialkombination für korrosive und thermisch beanspruchte Medien.
Doppelexzentrische Bauform
Die doppelexzentrische Lagerung sorgt für geringen Sitzverschleiß und ein sauberes Öffnungs- und Schließverhalten.
Pneumatischer Drehantrieb
Doppelt- oder einfachwirkende Antriebe (z. B. PAD100-H, PAD115-H, PAS1255-H) mit einem Steuerdruck von 5,5 bis 8 bar – je nach Serie und Nennweite.
Normbaulänge EN 558-1 R20
Standardisierte Baulänge und Flanschnenndruck PN 10/16/25 bzw. ANSI 150 (je nach Ausführung) für den planbaren Einbau in bestehende Rohrleitungen.
Serienübersicht
SSIS-Absperrklappen nach Serie
Von der Zwischenflanschausführung bis zur handbetätigten Variante – wählen Sie die passende SSIS-Serie für Ihre Anlage.
Serienvergleich
SSIS-Serien im Überblick
Bauform, Antriebsart und ATEX-Ausführung unterscheiden die SSIS-Serien. Die technischen Codes helfen bei der direkten Auswahl.
| BUW9-SSIS-D4 | BUW9-SSIS-D4-A | BUL-SSIS-D2-A | BUL-SSIS-S2-A | |
|---|---|---|---|---|
| Bauform | Zwischenflansch | Zwischenflansch | Abflansch | Abflansch |
| Antriebsart | Pneum. doppeltwirkend | Pneum. doppeltwirkend | Pneum. doppeltwirkend | Pneum. einfachwirkend (federkraft) |
| ATEX-Ausführung | Nein | ATEX II 2 G/D | ATEX II 2 G/D | ATEX II 2 G/D |
| Druckbereich | 0…25 bar (variantenabh.) | 0…25 bar (variantenabh.) | 0…10 bar (variantenabh.) | 0…10 bar (variantenabh.) |
| Sicherheitsstellung | – | – | – | Definiert bei Druckluftausfall |
Ratgeber
Die richtige SSIS-Klappe auswählen
Vier Fragen führen Sie zur passenden Ausführung – von der Bauform bis zur ATEX-Anforderung.
Bauform & Antrieb
- Zwischenflansch (Serie BUW9)
- Wird zwischen zwei Rohrflansche gesetzt – die klassische Wafer-Type-Einbausituation.
- Abflansch (Serie BUL/BULV)
- Lug-Type-Bauform, u. a. für Leitungsenden geeignet.
- Doppeltwirkend
- Öffnet und schließt aktiv per Druckluft in beide Richtungen.
- Einfachwirkend (federkraft)
- Fährt bei Druckluftausfall in eine definierte Sicherheitsstellung – relevant für Sicherheitskonzepte.
Zertifizierung & Auslegung
- ATEX-Ausführung
- Für explosionsgefährdete Bereiche stehen SSIS-Serien in ATEX-Ausführung (ATEX II 2 G/D) zur Auswahl – variantenabhängig.
- Flanschnenndruck
- PN 10/16/25 bzw. ANSI 150, je nach Serie und Ausführung.
- Druckbereich
- Unterscheidet sich je nach Serie – achten Sie auf die Angaben der konkreten Variante.
- Baulänge
- Ausgeführt nach EN 558-1 R20 für den planbaren Einbau.
Verfügbarkeit & Konfiguration
Serien- und variantenabhängig lieferbar
Der SSIS-Baukasten ist breit gefächert. Damit Sie die passende Ausführung erhalten, prüfen wir Verfügbarkeit und Details gemeinsam mit Ihnen.
Breiter Nennweitenbereich
Je nach Serie reicht das Spektrum von DN 50 bis DN 500 und darüber. Nicht jede Kombination aus Nennweite, Antrieb und Ausführung ist gleich verfügbar.
Verfügbarkeit auf Produktebene
Bestand und Lieferzeit prüfen Sie am besten direkt auf der jeweiligen Produkt-/Variantenseite oder auf Anfrage bei unserem Vertrieb.
Konfiguration nach Bedarf
Antriebsart, Zubehör und Zertifizierung stimmen wir gerne mit Ihnen ab – sprechen Sie uns zu Ihrer Anwendung an.
Einsatzbereiche
Wo SSIS-Absperrklappen eingesetzt werden
Überall dort, wo Edelstahl-Beständigkeit und automatisiertes Schalten gefragt sind.

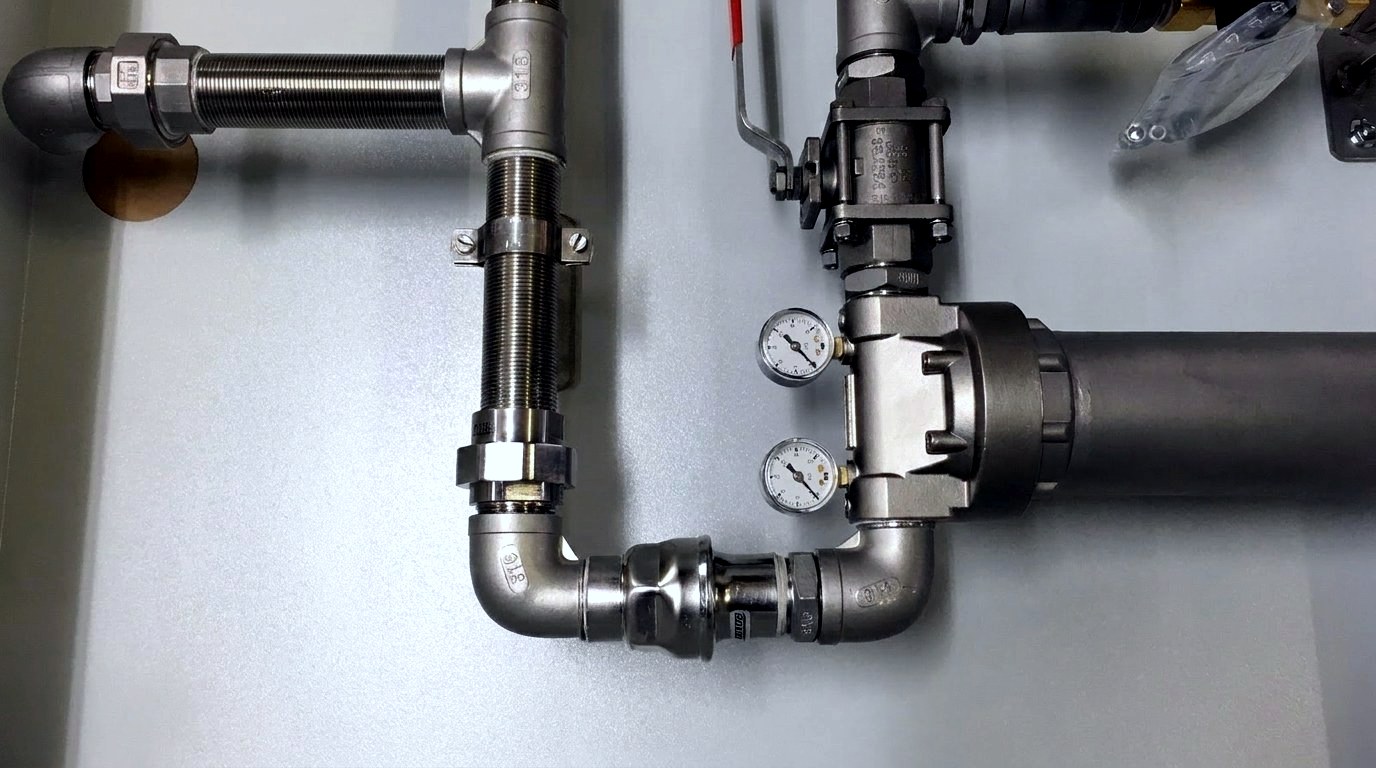

Prozess- und Verfahrenstechnik
Absperren und Regeln flüssiger und gasförmiger Medien in Rohrleitungssystemen.

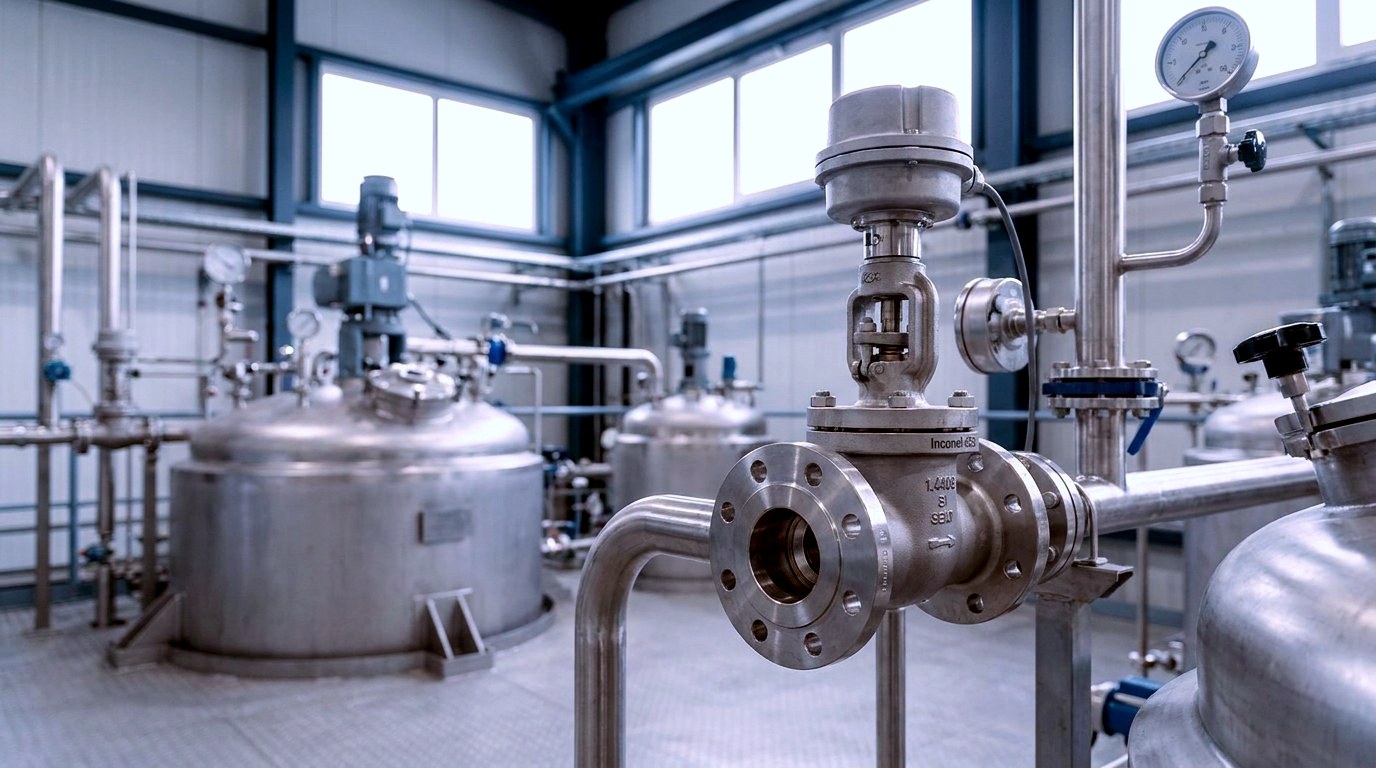

Chemische Anlagen
Die Werkstoffkombination aus 1.4408 und Inconel-625-Sitz eignet sich für korrosive Medien in der chemischen Prozessführung.

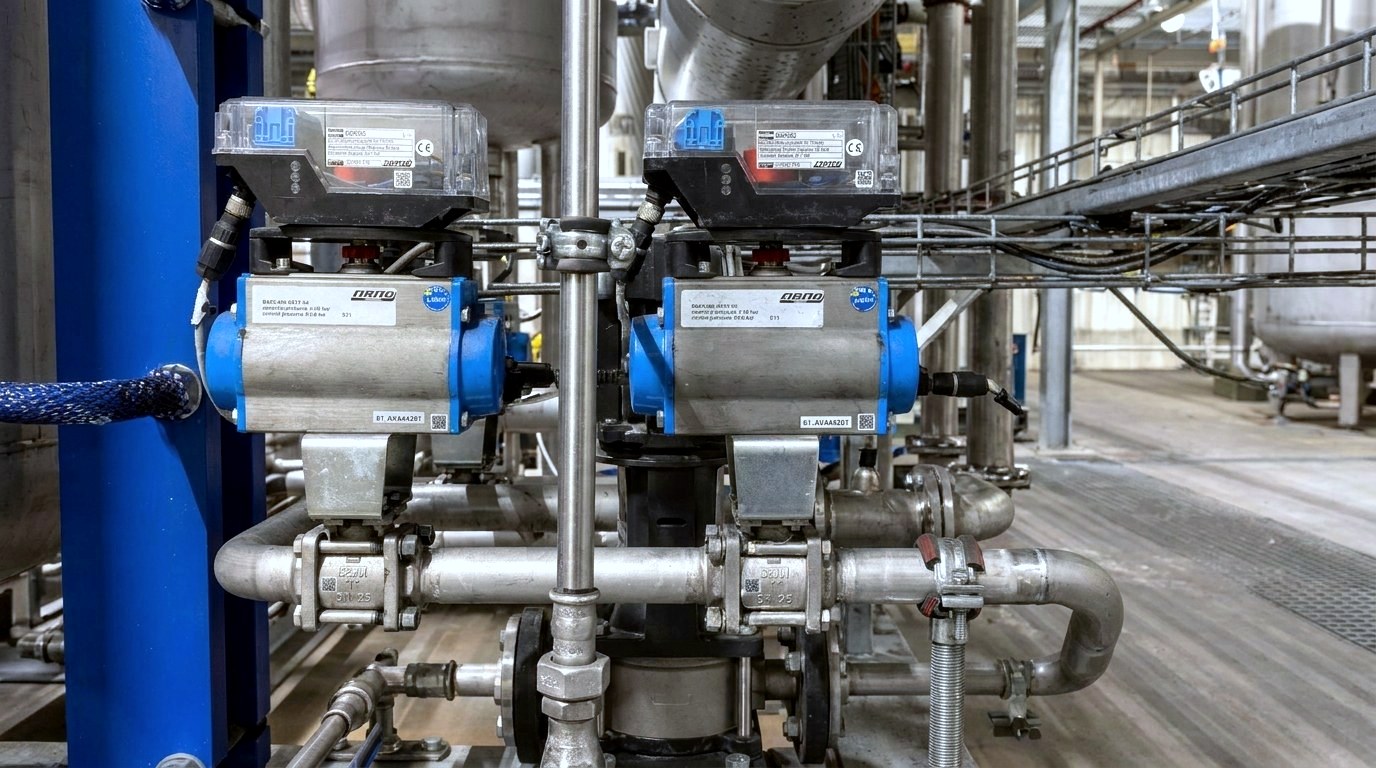

Automatisierte Absperrfunktionen
Doppeltwirkende Antriebe für aktives Öffnen und Schließen, einfachwirkende Antriebe für eine definierte Sicherheitsstellung bei Druckluftausfall.

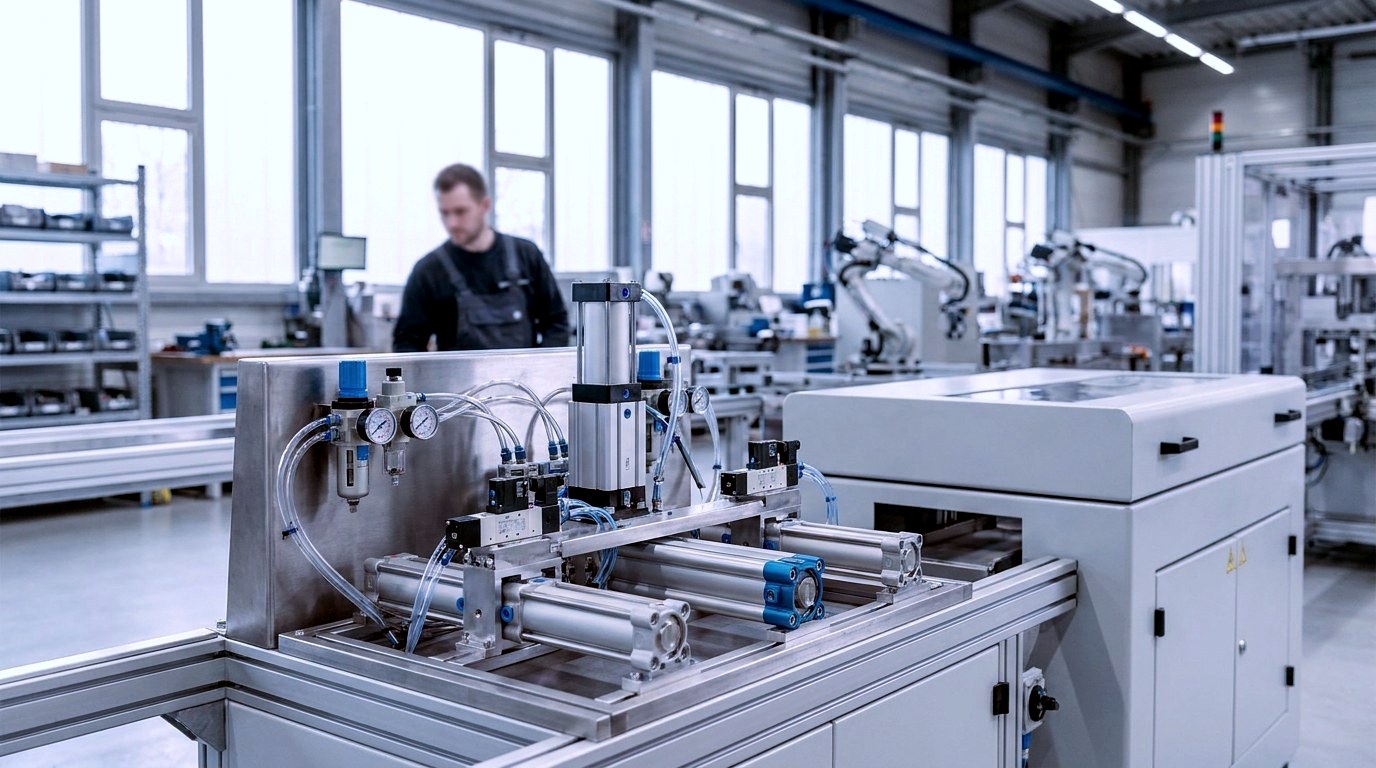

Pneumatisch angesteuerte Systeme
Steuerdruck der Antriebe im Bereich von 5,5 bis 8 bar – abgestimmt auf gängige Druckluftversorgungen.

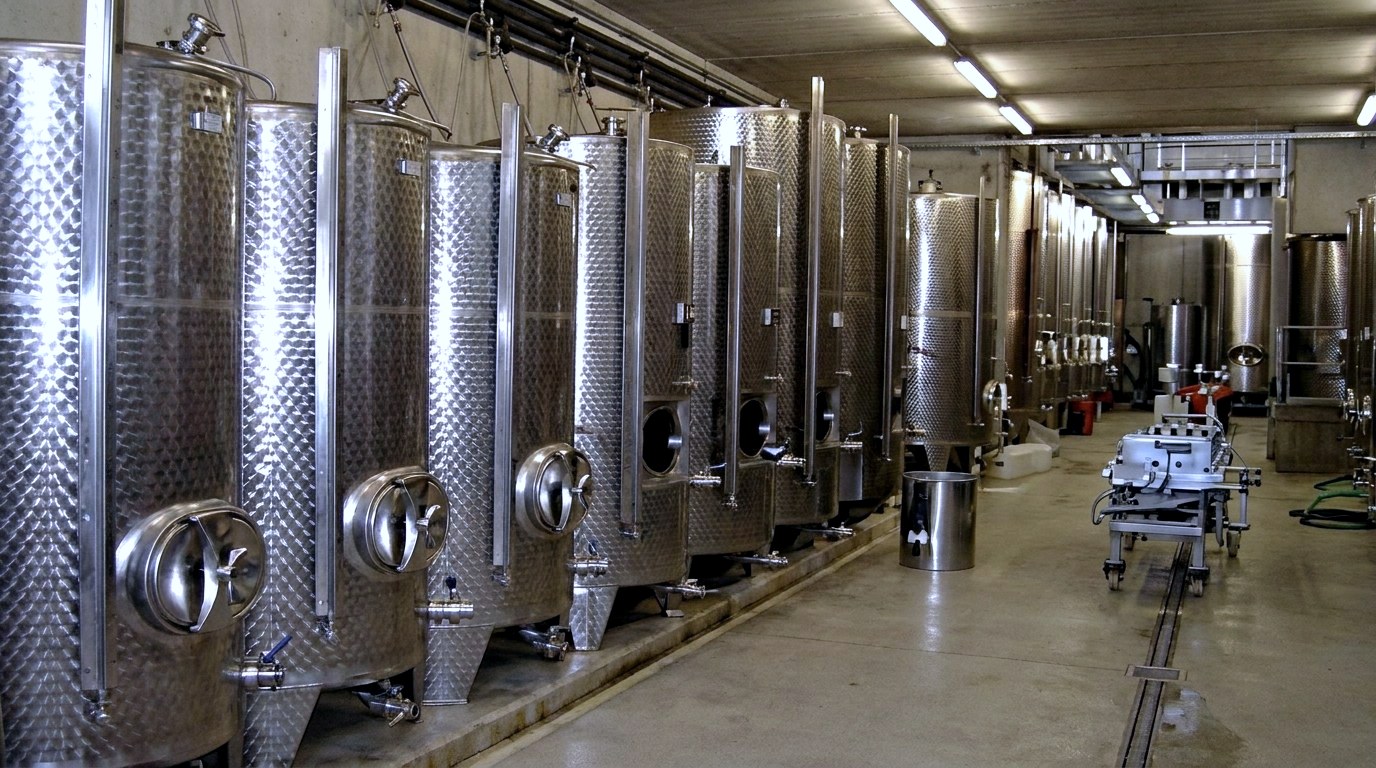

Anlagen mit Edelstahl-Anforderung
Vollständige Edelstahlausführung für Prozesse mit hohen Anforderungen an Werkstoffbeständigkeit.

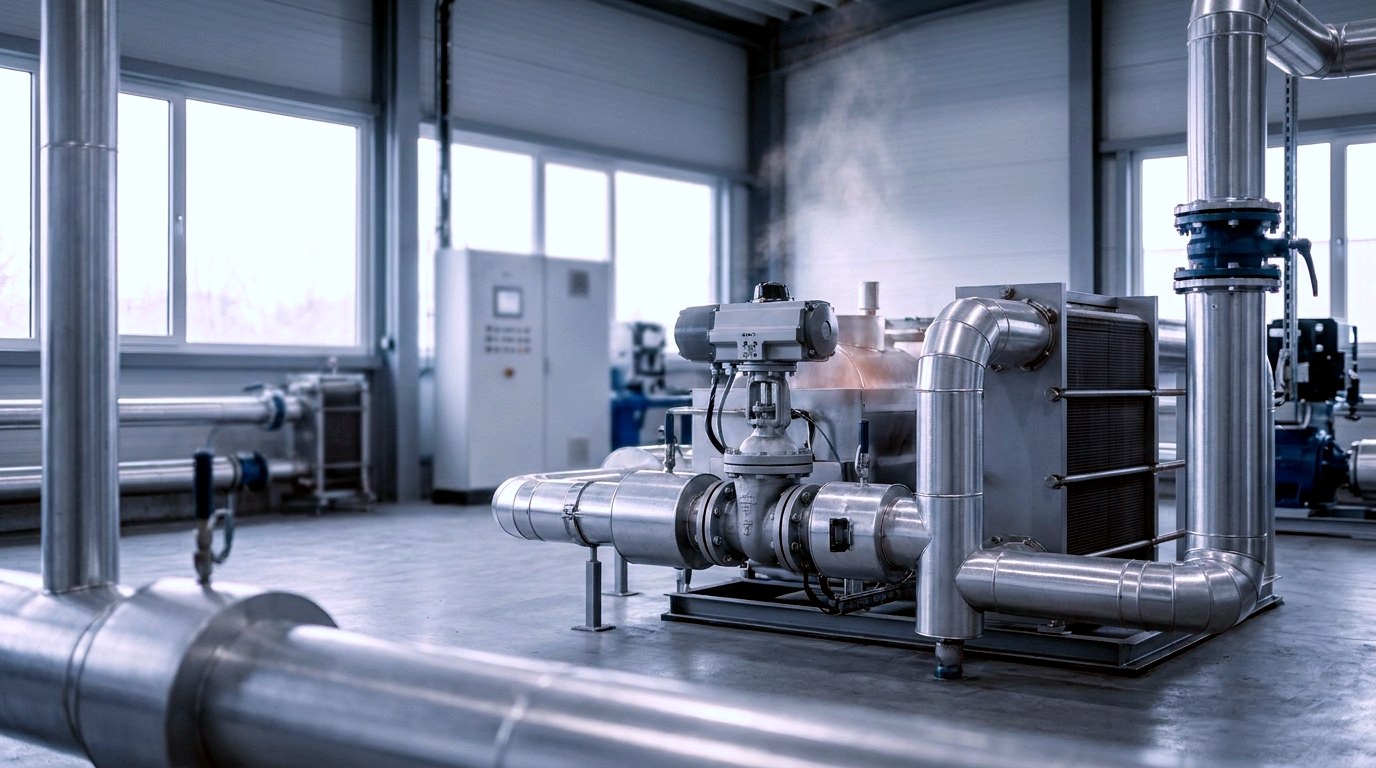

Prozesse mit erhöhter Temperatur
Die Werkstoffkombination ist auf einen weiten Temperaturbereich ausgelegt (bei vielen Serien −10 … +425 °C, je nach Variante).
Häufige Fragen
FAQ zu SSIS-Absperrklappen
Antworten auf die wichtigsten Fragen zu Werkstoffen, Nennweiten, ATEX und Antriebsarten.
Aus welchem Werkstoff bestehen SSIS-Absperrklappen?
Gehäuse und Scheibe bestehen aus Edelstahl 1.4408, die Welle aus 1.4542 und der Sitz aus Inconel 625. Diese Kombination ist auf korrosive und thermisch beanspruchte Medien ausgelegt.
Welche Nennweiten sind verfügbar?
Das SSIS-Sortiment deckt einen breiten Bereich von DN 50 bis DN 500 und größer ab. Welche Nennweite in welcher Ausführung lieferbar ist, sehen Sie auf der jeweiligen Produktseite.
Was bedeutet „doppelexzentrisch"?
Bei der doppelexzentrischen Bauform ist die Scheibe zweifach versetzt zur Wellenachse gelagert. Das reduziert den Kontakt zwischen Scheibe und Sitz beim Öffnen und schont die Dichtung.
Gibt es SSIS-Klappen in ATEX-Ausführung?
Ja, mehrere Serien (z. B. BUW9-SSIS-D4-A, BUL-SSIS-D2-A, BUL-SSIS-S2-A) sind in ATEX-Ausführung (ATEX II 2 G/D) erhältlich – abhängig von der gewählten Variante.
Worin unterscheiden sich doppelt- und einfachwirkende Antriebe?
Doppeltwirkende Antriebe werden in beide Richtungen mit Druckluft betätigt. Einfachwirkende Antriebe nutzen eine Feder für die Rückstellung und nehmen bei Druckluftausfall eine definierte Stellung ein.
Welcher Steuerdruck wird benötigt?
Der Steuerdruck der pneumatischen Antriebe liegt je nach Serie im Bereich von 5,5 bis 8 bar.
Nach welcher Norm ist die Baulänge ausgeführt?
Die Baulänge der SSIS-Klappen entspricht der Norm EN 558-1 R20. Der Flanschnenndruck beträgt je nach Ausführung PN 10/16/25 bzw. ANSI 150.
Jetzt anfragen
Passende SSIS-Absperrklappe konfigurieren
Sie kennen bereits Nennweite und Antriebsart? Dann geht es direkt zur passenden Serie. Sind Sie unsicher, welche Ausführung zu Ihrer Anwendung passt? Unser Vertriebsteam berät Sie gerne zu Bauform, Antrieb, Nenndruck und ATEX-Ausführung.
