Serija PV32W · Sedežna izvedba ventila

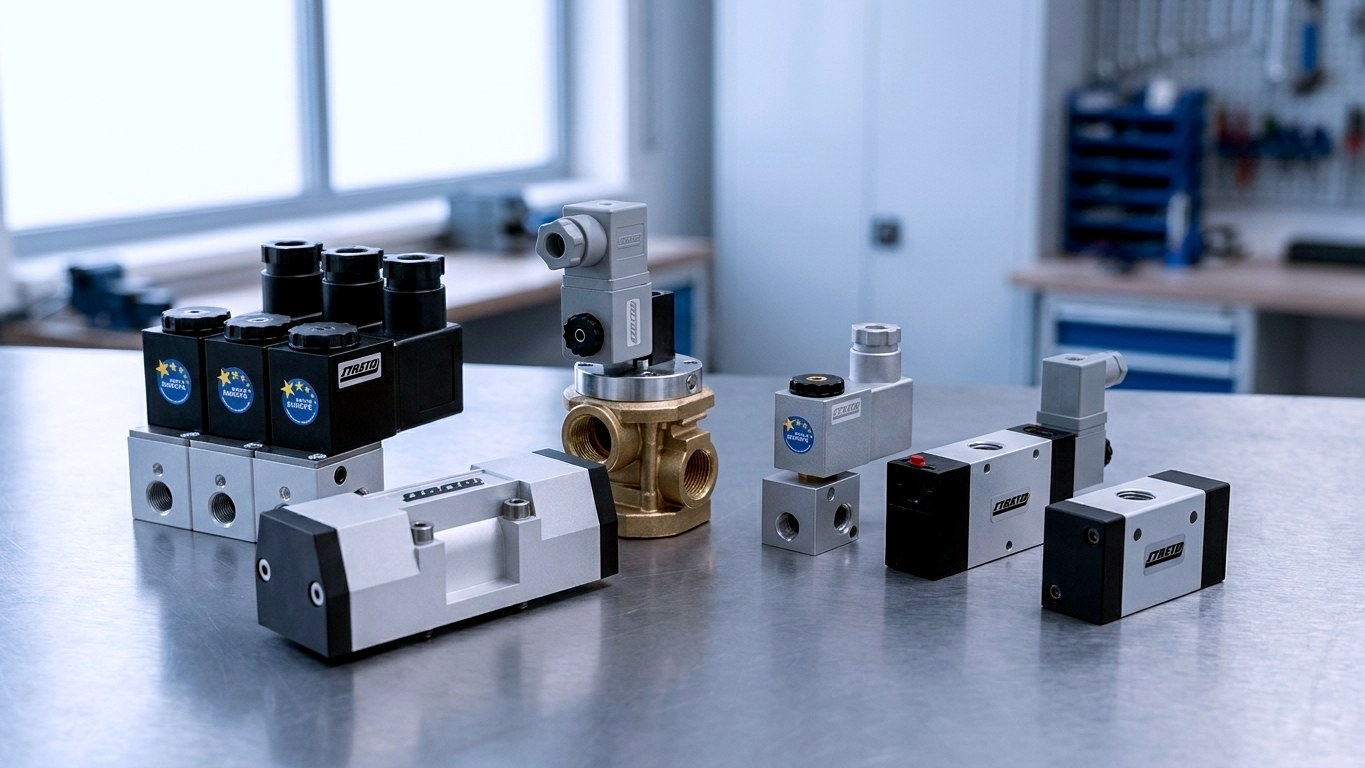

3/2-poti ventili za zrak in vakuum – sedežni ventili serije PV32W
Kadar mora 3/2-poti ventil delovati v podtlaku, je odločilna izvedba. Serija PV32W je izvedena kot sedežni ventil in preklaplja zanesljivo tudi takrat, ko med priključki ni delovnega tlaka, temveč vakuum. STASTO ponuja dve izvedbi: PV32W-V za vakuumsko območje –1…0 bar in PV32W-A za stisnjen zrak 3…10 bar – vsako v priključkih 1/2", 3/4", 1", 1 1/2" in 2".
PV32W na kratko
Prednosti
Zakaj sedežni ventil za vakuumske aplikacije?
Konstrukcija je odločilna za to, ali 3/2 ventil ostane tesen tudi v podtlaku. Serija PV32W združuje sedežno tehniko ventilov z velikimi nazivnimi širinami in jasno izbiro električne opreme.
Tesno preklapljanje namesto reže na batu
Sedežni ventili tesnijo z elastičnim tesnilom ob ventilni sedež. Ni premičnega bata z vodilno zračnostjo – prav na tem mestu lahko v podtlaku pride do vdora lažnega zraka v sistem.
Dve izvedbi, en sistem
PV32W-V deluje z zunanjim priključkom krmilnega zraka (M5 oz. 1/8" glede na velikost), PV32W-A pa z notranjim krmilnim zrakom. Enaka izvedba, enake priključne mere – preklop med zračnim in vakuumskim krogom brez spremembe vgradne mere.
Pretok do 60.000 Nl/min
Od 5.500 Nl/min pri 1/2" do 60.000 Nl/min pri 2". Tako so pokriti tudi veliki sesalni volumni in hitri cikli prezračevanja, brez potrebe po paralelni vezavi več ventilov.
Elektrika po vaši krmilni logiki
Aktivacija električno/vzmet, funkcija NC, tip tuljave SCN s širino vtiča 32 mm. Tuljave med drugim 12 VDC, 24 VDC in 115 V/50–60 Hz, poleg tega konektorji naprav v standardni izvedbi ali z LED in VDR. Druge napetosti na zahtevo.
Vodnik
Sedežni ventil ali drsni ventil – kakšna je razlika?
3/2-potni ventil ima tri priključke in dva položaja preklopa. Kako zanesljivo ostaja tesen v podtlaku, pa ni odvisno od funkcije preklopa, temveč od izvedbe tesnilnega sistema.
Delovno načelo 3/2-poti, izvedba NC
- Trije priključki
- Napajanje (tlak oz. vakuum), delovni priključek ter izpuh oz. dovod zraka.
- NC – zaprto v mirovnem položaju
- Priključek za napajanje je v mirovnem položaju zaprt, delovni priključek pa razbremenjen proti tretjemu priključku.
- Aktivirani položaj
- Ko je tuljava pod napetostjo, ventil poveže napajanje z delovnim priključkom.
- Upravljanje električno/vzmet
- Ko napetost odpade, vzmet vrne ventil v izhodiščni položaj – pri seriji PV32W je to izvedeno dosledno.
Izvedba: sedež namesto drsnika
- Drsni ventil
- Bat se giblje v izvrtini, tesnjenje pa poteka preko tesnilnih obročev vzdolž drsnika; zaradi izvedbe je prisoten minimalen vodilni zračni prostor.
- Sedežni ventil
- Tesnilni element se dvigne z ventilnega sedeža in se ob zapiranju znova prilega po celotni površini – brez vodilne reže na mestu tesnjenja.
- Pomen pri vakuumu
- V podtlaku lahko skozi reže v sistem prodre lažni zrak; sedežna konstrukcija je zato ključni argument serije PV32W.
Pravilno načrtovanje krmilnega zraka
- Zunanji krmilni zrak (PV32W-V)
- Predkrmiljenje ni odvzeto iz ventilske veje – v vakuumskem krogu je to konstrukcijsko nujno. Krmilni priključek M5 oz. 1/8" glede na velikost.
- Notranji krmilni zrak (PV32W-A)
- Izvedba s tlačnim zrakom za predkrmiljenje izkorišča razpoložljivi delovni tlak 3…10 bar.
- Podatki za dimenzioniranje
- Za zanesljivo dimenzioniranje potrebujemo velikost priključka, pretok, tlačno oz. vakuumsko območje, napetost tuljave in podatek, ali je na voljo zunanji krmilni zrak.
Pomoč pri izbiri
Primerjava PV32W-V in PV32W-A
Obe izvedbi imata skupno obliko, priključne velikosti in pretočne vrednosti. Razlike so pri področju tlaka in pri vodenju krmilnega zraka.
| PV32W-V (vakuum) | PV32W-A (stisnjen zrak) | |
|---|---|---|
| Področje tlaka | –1…0 bar | 3…10 bar |
| Krmilni zrak | zunanji, krmilni priključek M5 oz. 1/8" | notranji |
| Aktivacija / Funkcija | električno/vzmet, NC | električno/vzmet, NC |
| Priključne velikosti | 1/2", 3/4", 1", 1 1/2", 2" | 1/2", 3/4", 1", 1 1/2", 2" |
| Nazivne širine | 15, 20, 25, 40, 50 mm | 15, 20, 25, 40, 50 mm |
| Pretok | 5.500 do 60.000 Nl/min | 5.500 do 60.000 Nl/min |
| Kode velikosti | E12V, E34V, E10V, E15V, E20V | M12A, M34A, M10A, M15A, M20A |
| Magnetna tuljava | SCN, širina konektorja 32 mm | SCN, širina konektorja 32 mm |
Ponudba
Izvedbe serije PV32W in ustrezna dodatna oprema
Ventil, magnetno tuljavo in vtičnico naprave lahko izberete posamično ali kot vnaprej konfigurirano enoto – tukaj greste neposredno v ponudbo.
Področja uporabe
Tipična področja uporabe
Serija PV32W se uporablja vsepovsod, kjer je treba preklapljati med vakuumom in prezračevanjem, ali kjer mora 3/2 ventil zanesljivo tesniti tudi pri majhni tlačni razliki.
Rokovanje in sesalni prijemi
Krmiljenje sesalnikov in prijemalnih letev: vzpostavitev vakuuma, vzdrževanje, ciljno prezračevanje. Pri kratkih ciklih je odločilen presek za prezračevanje – tu se izplača velika nazivna širina zgornjih velikosti.
Tehnika pakiranja in vakuumskega pakiranja
Praznjenje komor in vrečk ter naknadno polnjenje. Zunanji priključek za krmilni zrak pri PV32W-V zagotavlja, da predkrmiljenje deluje neodvisno od procesnega tlaka.
Centralna oskrba z vakuumom v strojegradnji
Zapiranje in preklapljanje sesalnih vodov ter vklop posameznih porabnikov na skupnem viru vakuuma.
Laboratorijska in preizkusna tehnika
Aplikacije z določenim podtlakom, kjer netesnost neposredno vpliva na rezultat meritve. Odpornost na medije razjasnimo glede na izvedbo na podlagi tehničnega lista.
Standardne naloge na pnevmatski strani
Pri PV32W-A enaka izvedba za 3…10 bar: odzračevanje cilindrov, krmiljenje enosmerno delujočih pogonov, preklapljanje pomožnih krogov.
Montažne in preizkusne linije
Vakuumsko podprto pozicioniranje in držanje delov ter prezračevanje ob koncu takta – s priključnimi velikostmi do 2" tudi za velike sesalne volumne.
Konfiguracija in dobava

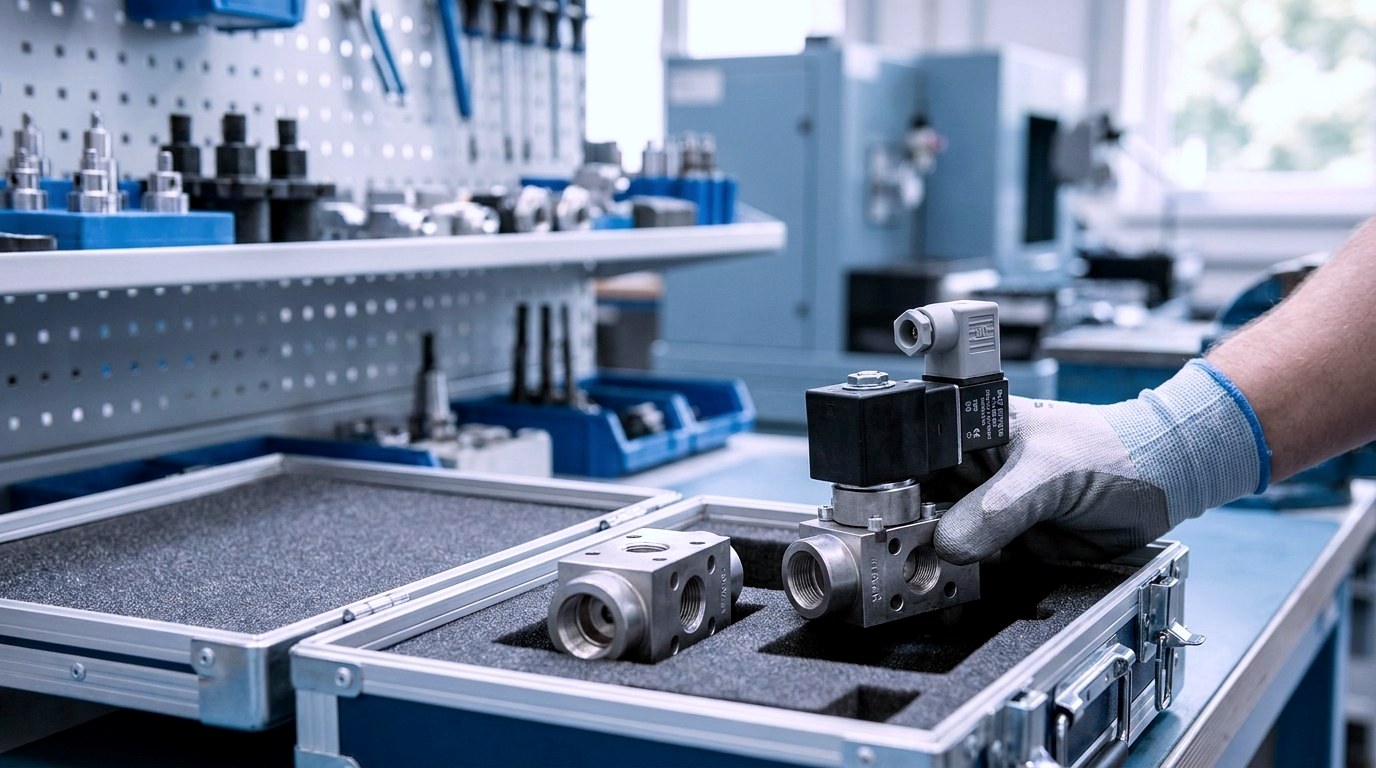

Konfiguracija, razpoložljivost in dobava
Serija PV32W je pri STASTO na voljo ne le kot gol ventil, temveč tudi kot vnaprej konfigurirana enota iz ventila, magnetne tuljave in vtičnice naprave. To zmanjša število postavk v vašem naročilu in preprečuje napačne kombinacije širine vtiča in napetosti.
Vnaprej konfigurirane naročilne številke
Prepoznavno po številkah, kot so PV32W1S6E10V-SCN02400-C003-32-6 (ventil 1", tuljava 24 VDC, standardna vtičnica) ali PV32W1S6E12V-SCN11550-C003-32-6 (ventil 1/2", tuljava 115 V/50–60 Hz).
Razpoložljivost po izvedbah
Katere izvedbe so na voljo v kratkem času in katere se izdelajo po naročilu, je odvisno od velikosti in izvedbe tuljave. Preverimo razpoložljivost in rok dostave za vaše konkretno povpraševanje.
Posebne izvedbe in tehnični listi
Odstopajoče napetosti, izvedbe vtičnic ter podatke o materialih, temperaturni in medijski obstojnosti razjasnimo na podlagi tehničnega lista posamezne izvedbe – na povpraševanje.
Kaj potrebujemo za dimenzioniranje
Velikost priključka, potreben pretok, območje tlaka oz. vakuuma, napetost tuljave in podatek, ali je na voljo zunanji krmilni zrak.
Kako naročiti
V treh korakih do prave izvedbe PV32W
Od aplikacije do zavezujoče naročilne številke – s podporo naše tehnične svetovalne službe.
Izberite izvedbo
PV32W-V za –1…0 bar z zunanjim krmilnim zrakom ali PV32W-A za 3…10 bar z notranjim krmilnim zrakom.
Določite velikost in pretok
Od 1/2" s 5.500 Nl/min do 2" s 60.000 Nl/min – izberite nazivno velikost glede na potreben sesalni in prezračevalni presek.
Dopolnite elektriko in povprašajte
Tuljava SCN s širino vtiča 32 mm (npr. SCN01200, SCN02400, SCN11550) plus vtičnica naprave C003-32-6 ali C003-32-LV-2 – nato nam pošljite kosovnico ali naročilno številko.
Pogosta vprašanja
Vprašanja o 3/2 ventilih za zrak in vakuum
Kratki odgovori o delovanju, izvedbi in izbiri serije PV32W.
Kako deluje 3/2 ventil?
3/2 ventil ima tri priključke in dva položaja preklopa: delovni priključek poveže bodisi z oskrbo bodisi ga razbremeni proti tretjemu priključku. Pri seriji PV32W je aktiviranje električno/vzmetno – tuljava preklopi, vzmet vrne v izhodiščni položaj.
Kaj pomeni „zaprto v mirovnem položaju" (NC)?
NC (normally closed) pomeni: v breznapetostnem mirovnem položaju je tlačni oziroma vakuumski priključek zaprt, delovni priključek pa je razbremenjen proti tretjemu priključku. Vse izvedbe serije PV32W so izvedene v funkciji NC.
Zakaj sedežni ventil namesto drsnega ventila za vakuum?
Sedežni ventil tesni preko elastičnega tesnila ob ventilski sedež in nima gibljivega bata z vodilno zračnostjo. Prav ta zračnost je pri drsnem ventilu mesto, kjer lahko pri podtlaku v sistem vdre lažni zrak.
Katero tlačno območje pokrivata PV32W-V in PV32W-A?
PV32W-V deluje v vakuumskem območju od –1…0 bar, PV32W-A pa v območju stisnjenega zraka od 3…10 bar. Oblika, velikosti priključkov in pretočne vrednosti so pri obeh izvedbah enake.
Zakaj vakuumska izvedba potrebuje zunanji krmilni zrak?
V vakuumskem krogu ni na voljo delovnega tlaka, iz katerega bi se lahko napajalo predkrmiljenje. PV32W-V ima zato zunanji priključek za krmilni zrak – glede na velikost M5 oziroma 1/8".
Katere priključne velikosti in pretoki so na voljo?
Serija PV32W je na voljo v velikostih 1/2", 3/4", 1", 1 1/2" in 2", kar ustreza nazivnim širinam 15, 20, 25, 40 in 50 mm. Pretok sega od 5.500 Nl/min pri 1/2" do 60.000 Nl/min pri 2".
Katere magnetne tuljave in vtičnice naprav ustrezajo?
Vse različice PV32W delujejo s tipom tuljave SCN v širini vtiča 32 mm, med drugim SCN01200 (12 VDC), SCN02400 (24 VDC) in SCN11550 (115 V/50–60 Hz). Ustrezajo jim vtičnice naprav C003-32-6 (standardna, 0…250 V AC/DC) in C003-32-LV-2 (z rumeno LED in VDR, 24 V AC/DC); druge napetosti na povpraševanje.
Katere podatke potrebujete za dimenzioniranje?
Za zanesljivo dimenzioniranje potrebujemo priključno velikost, potreben pretok, tlačno oz. vakuumsko območje, napetost tuljave in podatek, ali je na voljo zunanji krmilni zrak. Podatke o materialih in temperaturni odpornosti zagotovimo glede na različico skupaj s podatkovnim listom.
Primerno tudi
Komponente za celotno vakuumsko progo
Ustvarjajte, uravnavajte, nadzorujte: te kategorije dopolnjujejo serijo PV32W v sistemsko rešitev.
Naslednji korak
Izberite ustrezno izvedbo PV32W ali povprašajte za izbiro
Pošljite nam svoj seznam materiala ali želeno naročniško številko – prejeli boste informacijo o ceni in dobavnem roku ter tehnični list za izbrano izvedbo.
