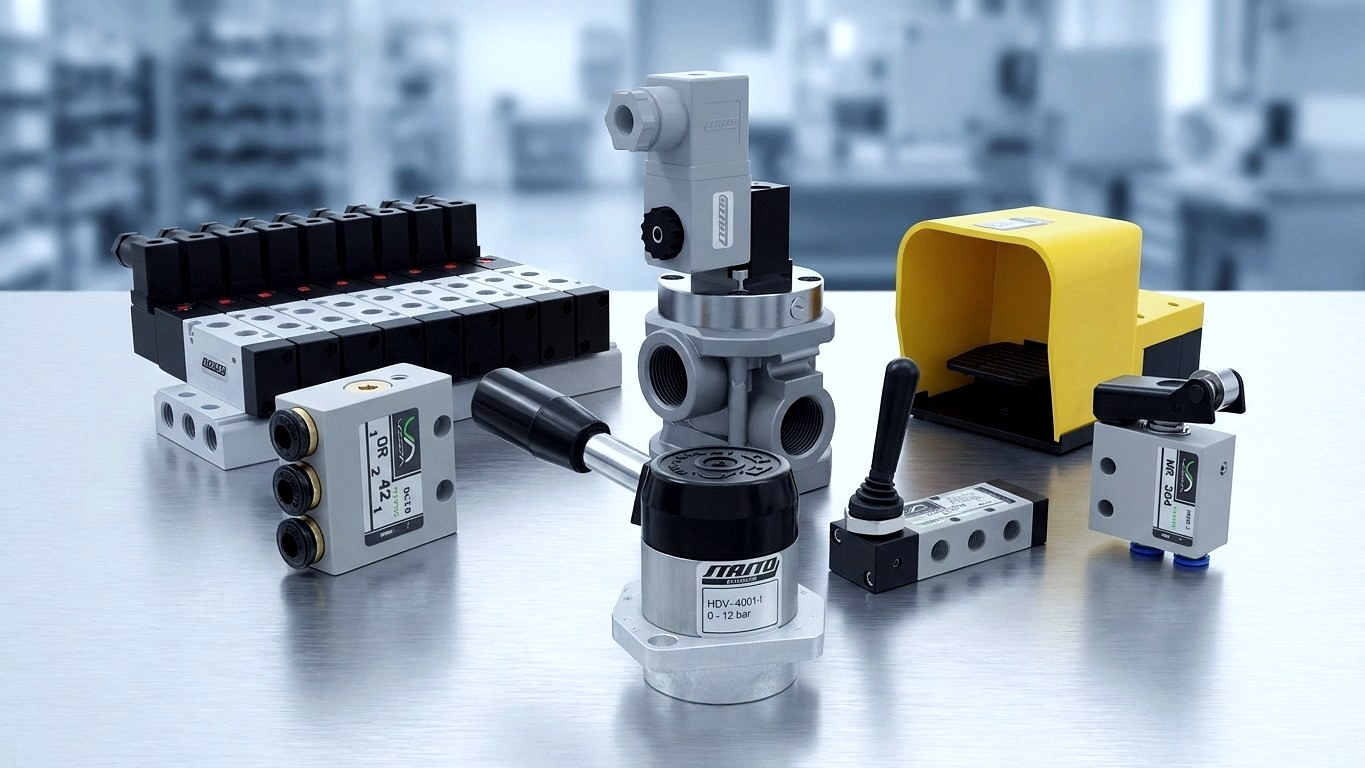

4/3 pnevmatski razdelilni ventili: kako pravilno izbrati rotacijske drsnike serije HDV
4/3 razdelilni ventil krmili štiri priključke v treh preklopnih legah – in tretja, srednja lega, odloča o obnašanju vaše naprave v mirovanju. STASTO dobavlja 4/3 razdelilne ventile v pnevmatski izvedbi kot rotacijske drsnike serije HDV: ročno upravljane preko zaskočne ročice, s tlačnim območjem 0…12 bar in priključki od 1/8" do 1/2". Tu boste našli tehnične razločevalne značilnosti, tabelo za izbiro vseh izvedb HDV in neposredno povezavo do izbora.
Serija HDV na kratko
Zakaj serija HDV
Štiri lastnosti, ki odločajo o izbiri
Rotacijski drsni ventili serije HDV povsem mehansko pokrivajo 4/3 shemo delovanja – od srednje lege prek velikosti do lege priključkov.
Dve srednji legi v ponudbi
Blokirana srednja lega (HDV-4001, HDV-4002, HDV-4004) ohranja pogon v položaju, razzračena srednja lega (HDV-4101, HDV-4102, HDV-4104) pa ga sprosti brez tlaka. Izberete način delovanja, ne kompromisa.
Povsem mehansko – brez elektrike
Vsi 4/3 potni ventili serije HDV se upravljajo z zaskočno ročico. Za ročno krmiljenje, nastavitvena dela in postaje za priprava naprav to pomeni: brez ožičenja, brez krmilne elektronike, jasen položaj preklopa.
Velikosti 1/8" do 1/2"
Priključni navori 1/8", 1/4" in 1/2" z DN 5, 7 in 9 mm ter pretoki od 480 do 1050 Nl/min. Tako ventil ustreza od majhnega vpenjalnega cilindra do večjega pogona.
Izbirna lega priključkov
Izvedbi "-I" (priključki spodaj) in "-N" (priključki stransko) ustrezata mestu vgradnje v pultu, stikalni omarici ali strojnem ogrodju. Enak vezalni načrt, različna smer napeljave.
Osnove
4/3-potni ventil – vezalna shema in princip delovanja
Prva številka pomeni število priključkov, druga pa število delovnih položajev. 4/3-potni ventil ima torej štiri priključke – dovod stisnjenega zraka, izpust in dva delovna priključka – ter tri delovne položaje: dva delovna položaja in srednji položaj.
Princip delovanja rotacijskega drsnika
- Rotacijski drsni element
- Vrtljivi drsni element povezuje kanale med seboj – to je princip delovanja rotacijskih drsnih ventilov serije HDV.
- Zaskočna ročna ročica
- Ročica mehansko ohranja izbrani položaj, dokler se zavestno ne spremeni. Delovni položaj je viden.
- Razlika med tipkalnim in vzmetno vračanim izvedbo
- Pri tipkalnih ali vzmetno vračanih ročnih ventilih se ventil vrne v izhodni položaj takoj, ko upravljavec spusti ročico.
- Štirje priključki
- Dovod stisnjenega zraka, izpust in dva delovna priključka do porabnika.
Srednji položaj zaprt vs. razbremenjen
- Zaprt srednji položaj
- Oba delovna priključka sta zaprta, zrak ostane ujet v pogonu. Artikli: HDV-4001-I, HDV-4001-N, HDV-4002-I, HDV-4002-N, HDV-4004-N.
- Razbremenjen srednji položaj
- Oba delovna priključka se razbremenita v atmosfero, pogon postane brez pritiska in se lahko ročno premika. Artikli: HDV-4101-I, HDV-4101-N, HDV-4102-N, HDV-4104-N.
- Preklopni (pretočni) srednji položaj
- Znan kot simbolika v tehniki potnih ventilov. V asortimentu HDV so na voljo srednji položaji zaprt in razbremenjen; za druge vezalne shema se obrnite neposredno na nas.
Tipska oznaka in posebna izvedba
- 40xx / 41xx
- Zaporedje številk 40xx označuje blokirano, 41xx pa razzračeno srednjo lego.
- -I in -N
- »-I« pomeni priključke na spodnji strani, »-N« pa priključke na stranski strani.
- HDV-4004-N-S01
- Posebna izvedba 1/2", DN 9 mm, blokirana srednja lega, notranji deli iz kromiranega medenina, ročica in vijaki iz nerjavnega jekla. Cena na povpraševanje.
- Pribor in nadomestni deli
- RE-HDV-4002-N (rotacijski drsni element) in PC-HDV-4..2-N (plastični pokrov); ostali nadomestni deli glede na velikost na povpraševanje.
Pomoč pri izbiri
Primerjava vseh 4/3-potnih ventilov serije HDV
Izbira sledi trem kriterijem: srednji položaj, velikost in lega priključkov. »–« pomeni: vrednost v šifrantu artiklov ni navedena, prosimo povprašajte.
| HDV-4001-I / -N | HDV-4002-I / -N | HDV-4004-N | HDV-4101-I / -N | HDV-4102-N | HDV-4104-N | |
|---|---|---|---|---|---|---|
| Srednji položaj | blokiran | blokiran | blokiran | prezračen | prezračen | prezračen |
| Priključek | 1/8" | 1/4" | 1/2" | 1/8" | 1/4" | 1/2" |
| DN | 5 mm | 7 mm | 9 mm | 5 mm | 7 mm | 9 mm |
| Pretok | 480 Nl/min | 1050 Nl/min | – | 480 Nl/min | 1050 Nl/min | 1050 Nl/min |
| Tlačno območje | 0…12 bar | 0…12 bar | 0…12 bar | 0…12 bar | 0…12 bar | 0…12 bar |
| Upravljanje | Ročica, z zaskokom | Ročica, z zaskokom | Ročica, z zaskokom | Ročica, z zaskokom | Ročica, z zaskokom | Ročica, z zaskokom |
| Priključna lega | spodaj / stransko | spodaj / stransko | stransko | spodaj / stransko | stransko | stransko |
Program
4/3 razdelilni ventili in ustrezne kategorije v spletni trgovini
Od rotacijskega ventila serije HDV do dopolnilnih razdelilnih ventilov – tukaj najdete ustrezne kategorije v STASTO spletni trgovini.
Izbira
V treh korakih do pravilnega 4/3-potnega ventila
Srednja lega, velikost, lega priključkov – v tem vrstnem redu hitro pridete do ustrezne izvedbe.
Določite obnašanje v mirovanju
Naj pogon ohrani svoj položaj? Potem zaporna srednja lega. Naj bo brez tlaka in ročno premičen? Potem odzračena srednja lega.
Določite velikost glede na pretok
Manjši pogoni z 1/8" in DN 5 mm (480 Nl/min), večji porabniki z 1/4" (DN 7 mm) ali 1/2" (DN 9 mm) in 1050 Nl/min. Pretok ventila mora ustrezati volumnu cilindra in hitrosti bata – v primeru negotovosti to skupaj z vami preračunamo.
Izberite lego priključkov in situacijo vgradnje
Priključki spodaj (izvedba "-I") za vgradnjo v pult in čelno ploščo, priključki stransko (izvedba "-N") za napeljavo vzdolž strojnega ogrodja.
Iz prakse
Tipična področja uporabe
Naslednji primeri uporabe so strokovno izpeljani iz načina preklapljanja – običajno tam, kjer upravljavec zavestno sproži gibanje.
Ročno krmiljenje dvosmernih pogonov
Dva delovna priključka za izmik in uvlek, srednja lega kot definirano mirovno stanje. Tipična uporaba na vpenjalnih, stiskalnih in podajalnih postajah.
Nastavljanje in priprava naprave
Razzračena srednja lega razbremeni pogon pritiska, tako da je mogoče orodja ali vpenjala ročno pozicionirati.
Zadrževanje vmesnih pozicij
Z blokirano srednjo lego je mogoče doseženo pozicijo mehansko fiksirati, dokler ni prisotnega puščanja.
Preizkusna mesta in posebni stroji
Primerno povsod, kjer zaskočna ročica vidno prikazuje preklopno lego in se gibanje sproži zavestno.
Rezervna raven za krmiljenje naprave
Ročni ventili se tipično uporabljajo kot ročna raven poleg dejanskega avtomatiziranega krmiljenja.
Delavniške postavitve in priprave
Za enostavne postavitve brez krmilne elektronike: en ventil, en ročica, tri jasno definirane lege.
Nabava
Naročanje, razpoložljivost in svetovanje
Cene in razpoložljivost si lahko ogledate neposredno v spletni trgovini; za posebne izvedbe in nadomestne dele naša tehnična prodaja obravnava vsak primer posebej.
Razpoložljivost po izvedbi
Razpoložljivost in cena sta prikazani za vsak izdelek v spletni trgovini. Izdelki brez veljavne cenovne liste – na primer posebne izvedbe – so označeni z »Cena na povpraševanje«.
Posebne izvedbe na povpraševanje
HDV-4004-N-S01 z medeninimi notranjimi deli s kromiranjem ter ročico in vijaki iz nerjavnega jekla je na voljo po povpraševanju. Izvedljivost drugih posebnih izvedb preverimo z veseljem na zahtevo.
Nadomestni in obrabni deli
Rotacijski drsni element RE-HDV-4002-N in plastični pokrov PC-HDV-4..2-N sta na zalogi. Razpoložljivost drugih nadomestnih delov in kompletov tesnil po velikosti preverimo na povpraševanje.
Tehnični podatki po izvedbi
Dodatne tehnične podatke za posamezno izvedbo najdete v tehničnem listu ustreznega artikla ali povprašajte našo tehnično prodajo.
Pogosta vprašanja
Pogosta vprašanja o 4/3-potnem ventilu
Kratki odgovori o shemi krmiljenja, srednji legi in razmejitvi od drugih potnih ventilov.
Kaj je 4/3-potni ventil?
4/3-potni ventil je potni ventil s štirimi priključki in tremi krmilnimi legami. Poleg dveh delovnih leg za izmik in vmik ima srednjo lego, ki določa vedenje pogona v mirovanju. Štirje priključki so dovod stisnjenega zraka, izpuh in dva delovna priključka do porabnika.
Kakšna je razlika med blokirano in razzračeno srednjo lego?
Pri blokirani srednji legi so oba delovna priključka zaprta, zrak ostane ujet v pogonu in položaj se ohrani. Pri razzračeni srednji legi se oba delovna priključka sprostita v atmosfero, pogon je brez tlaka in ga je mogoče premikati ročno. Blokirano srednjo lego ponujajo HDV-4001, HDV-4002 in HDV-4004, razzračeno pa HDV-4101, HDV-4102 in HDV-4104.
Je serija HDV na voljo tudi s prevezano (pretočno) srednjo lego?
V izboru HDV so na voljo blokirana in razzračena srednja lega. Prevezana (pretočna) srednja lega obstaja kot simbol v tehniki potnih ventilov; za druge sheme krmiljenja se obrnite neposredno na nas.
Kaj je rotacijski drsni ventil?
Rotacijski drsni ventil povezuje kanale prek vrtljivega drsnega elementa. V seriji HDV se upravlja z zaskočno ročico, ki mehansko ohranja izbrani položaj, dokler ga zavestno ne spremenite.
V čem se 4/3-potni ventil razlikuje od 5/2-potnega ventila?
4/3-potni ventil ima štiri priključke in tri lege, vključno s srednjo lego, 5/2-potni ventil pa ima pet priključkov in samo dve legi brez vmesnega položaja. 5/2- in 5/3-potne ventile po ISO najdete v ločeni kategoriji v spletni trgovini.
Katero velikost potrebujem?
Velikost se določi glede na potreben pretok: 1/8" z DN 5 mm zagotavlja 480 Nl/min, 1/4" z DN 7 mm in 1/2" z DN 9 mm pa do 1050 Nl/min. Pretok ventila mora ustrezati volumnu cilindra in želeni hitrosti bata – to lahko na željo skupaj izračunamo.
Kaj pomenita pripona -I in -N?
»-I« označuje ventile s priključki na spodnji strani, »-N« pa tiste s stranskimi priključki. Vezalna shema je enaka, razlikuje se le smer napeljave cevi – »-I« je primeren za vgradnjo v pult in čelno ploščo, »-N« pa za napeljavo vzdolž strojnega ogrodja.
Ali obstajajo nadomestni deli za serijo HDV?
Da, med drugim so na voljo rotacijski drsni element RE-HDV-4002-N in plastični pokrov PC-HDV-4..2-N. Za razpoložljivost drugih nadomestnih delov in kompletov tesnil po velikosti se obrnite na našo tehnično prodajo.
Povezano s tem
Pregled
Dodatne serije in shematski prikazi za vaše pnevmatsko krmiljenje.
Naslednji korak
Izbira 4/3-potnega ventila – pomagamo pri dimenzioniranju
Ne glede na to, ali potrebujete blokirano ali razzračeno srednjo lego, 1/8" ali 1/2": povejte nam vaš primer uporabe, mi pa z vami razjasnimo velikost, pretok in lego priključkov.
