Razdelilna omara za stisnjen zrak za avtomatizirane armature v kemičnih obratih

Centralizirana, vzdrževanju prijazna distribucija stisnjenega zraka za pnevmatsko krmiljene armature v zahtevnem okolju.

Razdelilna omara za stisnjen zrak za avtomatizirane armature v kemičnih obratih

Podnaslov: Centralizirana, vzdrževanju prijazna distribucija stisnjenega zraka za pnevmatsko krmiljene armature v zahtevnem okolju.

V kemičnem procesnem obratu se številni ventili pnevmatsko krmilijo. Za strukturirano, varno in vzdrževanju prijazno oskrbo porabnikov je bila potrebna kompaktna razdelitev stisnjenega zraka. Cilj je bila robustna rešitev, ki vzdrži zahteve agresivnega okolja in hkrati omogoča posege med obratovanjem.

Na prvi pogled

Panoga: Kemija / procesna industrija
Uporaba: Pnevmatsko krmiljenje armatur
Medij / proces: Stisnjen zrak v avtomatiziranih napravah
Izziv: Korozivno okolje, visoke potrebe po vzdrževanju, neprekinjeno delovanje
Rešitev STASTO: Razdelilna omara za stisnjen zrak iz nerjavnega jekla s KPV-letvijo in centralno pripravo
Rezultat: Strukturirana distribucija, hitro vzdrževanje, stabilna oskrba

Izziv

V obravnavanem obratu se vzporedno upravlja številne pnevmatske pogone. Stisnjen zrak pri tem služi kot osrednji krmilni in delovni medij za avtomatizirane armature. Za lokacijo uporabe so značilni kemično obremenjeni okoljski pogoji, ki postavljajo višje zahteve glede odpornosti materialov in tesnosti.

Hkrati mora naprava delovati v neprekinjenem obratovanju. Zaustavitve zaradi vzdrževalnih del so možne le v omejenem obsegu. Posamezne armature je zato treba ciljno izklopiti in vzdrževati, ne da bi to vplivalo na preostali proces.

Standardne rešitve, kot so enostavni ventilski otoki ali odprte inštalacije, tu dosežejo svoje meje:

Nezadostna protikorozijska zaščita
manjkajoča možnost posameznega zapiranja
zahtevno vzdrževanje med obratovanjem

Zato je bila zahtevana kompaktna, zaprta in modularno zasnovana rešitev za distribucijo stisnjenega zraka.

Rešitev STASTO

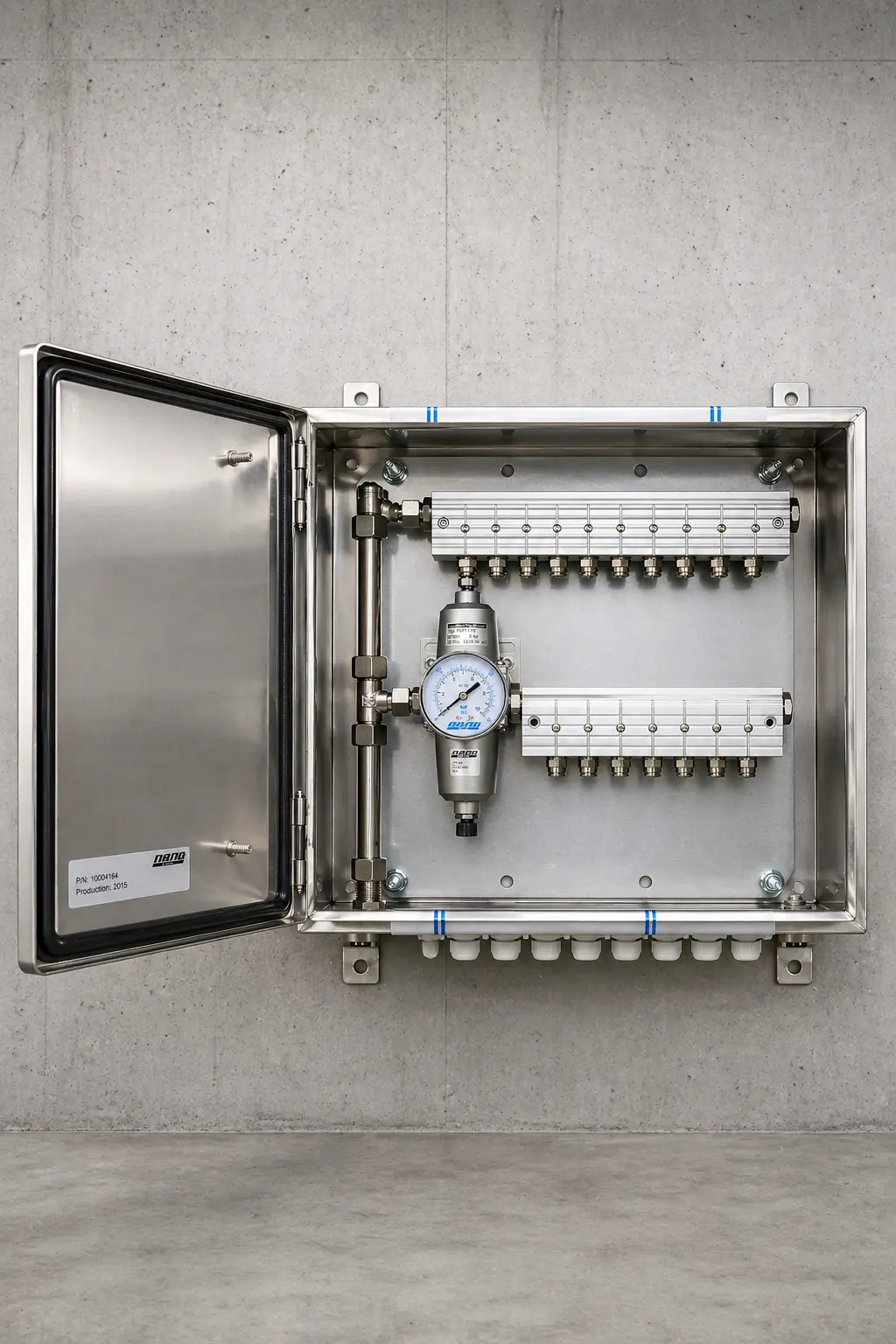

Uporabljen je bil po meri izdelan razdelilni omarica za stisnjen zrak v izvedbi iz nerjavnega jekla. Izbira materiala zagotavlja visoko odpornost proti agresivnemu okoliškemu zraku in izpolnjuje zahteve tipičnih aplikacij v kemični industriji.

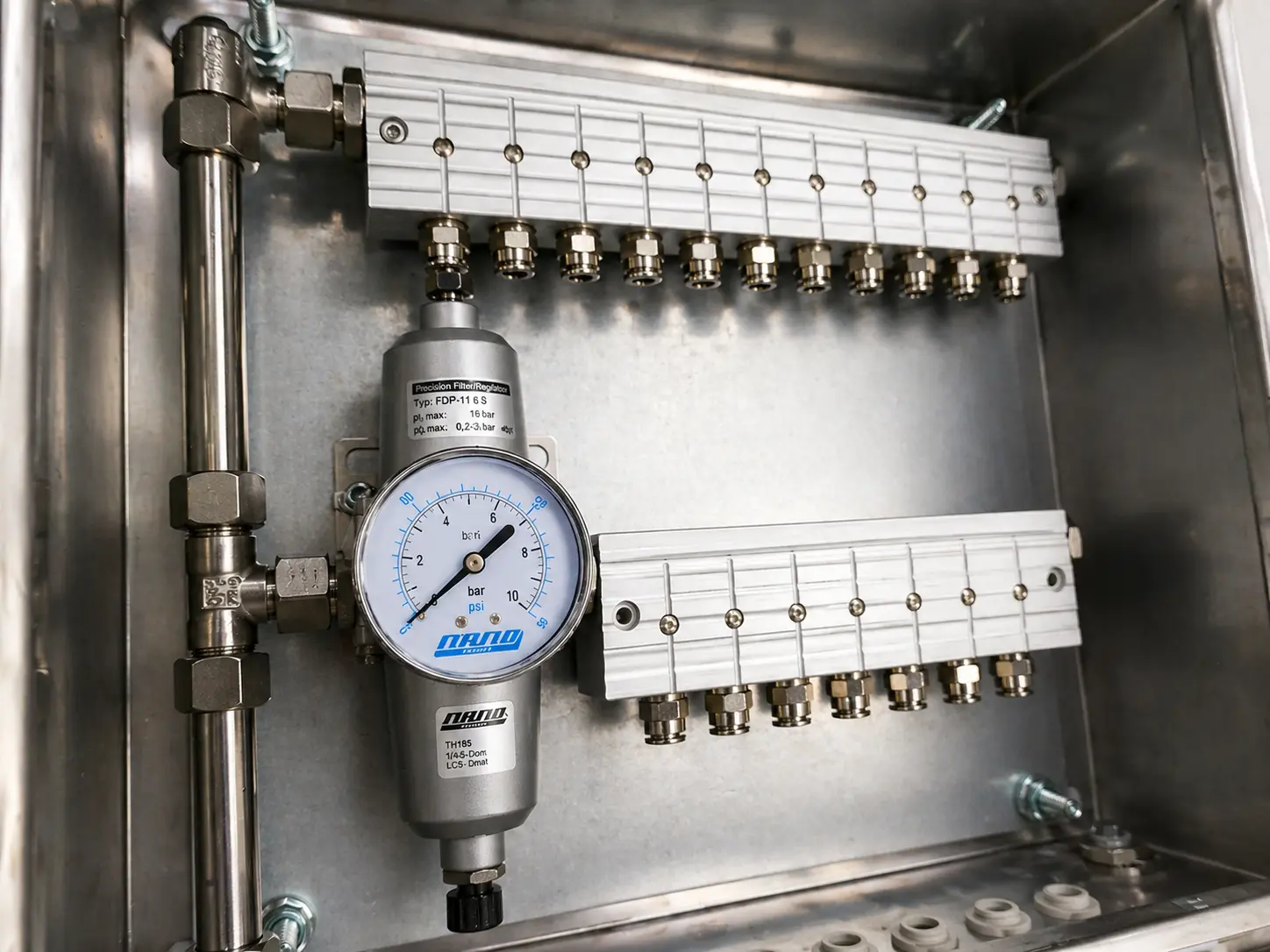

Jedro rešitve je integrirana razdelilna struktura s KPV-letvijo (Kompakt-Panel-Verteiler), prek katere je mogoče posamezne izhode upravljati ločeno. Vsak izhod je mogoče ločeno zapreti, kar omogoča ciljne posege pri posameznih porabnikih.

Dodatno je bila integrirana centralna priprava stisnjenega zraka s filtrirno in tlačno regulacijsko komponento. Ta zagotavlja, da so vsi nadaljnji porabniki oskrbovani s konstantnimi in čistimi obratovalnimi parametri.

Kompaktna zasnova v zaprti krmilni omari omogoča:

Zaščita komponent pred vplivi okolja
jasna strukturiranost distribucije
enostavna integracija v obstoječe postavitve naprav

Izvedba je potekala v tesnem usklajevanju z izdelovalcem naprave, da bi natančno upoštevali vmesnike, priključne sheme in zahteve za montažo.

Rezultat

Z uporabo razdelilne omare za stisnjen zrak je bilo mogoče oskrbo pnevmatskih armatur bistveno bolj strukturirati. Centralna razdelitev zmanjšuje obseg inštalacijskih del ter izboljšuje preglednost znotraj naprave.

Možnost, da posamezne odhode odpirate ali zapirate neodvisno drug od drugega, bistveno poveča prijaznost do vzdrževanja. Servisna dela je mogoče izvajati ciljno, ne da bi prekinili celoten proces.

Konstrukcija iz nerjavnega jekla zagotavlja dolgoročno obratovalno varnost tudi v zahtevnih okoljskih pogojih. Hkrati integrirana priprava prispeva k stabilnemu in zanesljivemu delovanju priključenih komponent.
