Explosionsschutz in Armaturen
ATEX-Armaturen für Zone 1/21 – Kugelhähne, Druckregler und Sicherheitsventile
In explosionsgefährdeten Bereichen entscheidet nicht nur die Funktion einer Armatur, sondern ihre Zulässigkeit. Wer in Zone 1 oder Zone 21 absperrt, Druck reduziert oder einen Behälter gegen Überdruck sichert, muss das Bauteil einer Zone zuordnen, seine Kennzeichnung lesen und die Auswahl im Explosionsschutzdokument nachvollziehbar begründen können. STASTO Automation führt dafür Armaturen mit ATEX-Kennzeichnung: Flanschkugelhähne der Serien BA055 und BA056 – manuell oder automatisiert –, Druckregler der Serie PR03 sowie Sicherheitsventile der Serie SV25. Welche Zonen, Temperaturklassen und Druckbereiche eine konkrete Ausführung abdeckt, hängt von der Variante ab; die maßgeblichen Angaben nennen wir Ihnen zu Ihrer Anfrage aus Datenblatt und Herstellerunterlagen.
Absperren, regeln, sichern in Zone 1/21
Warum STASTO
Ex-Armaturen, die zur Zone passen – nicht nur zur Katalogseite
Bei ATEX-Armaturen zählt die Kombination aus Funktion, Kennzeichnung und Nachweis. Wir arbeiten von der Zoneneinteilung Ihrer Anlage her – und sagen auch, wenn keine Standardvariante passt.
Auswahl nach Zone, nicht nach Katalogseite
Wir beginnen bei der Zoneneinteilung Ihrer Anlage und beim Medium. Aus Gas- oder Staub-Ex-Umgebung, Temperatur am Einbauort und Anschlussart ergibt sich, welche Ausführung der Serien BA055/BA056, PR03 oder SV25 überhaupt in Frage kommt. Passt keine Standardvariante, suchen wir mit Ihnen eine Alternative.
Absperren, Regeln, Sichern aus einer Hand
Kugelhahn, Druckregler, Sicherheitsventil, Magnetspule und Durchflussüberwachung kommen aus einem Sortiment. Das reduziert Schnittstellen bei Auslegung, Bestellung und Dokumentation – und wir sehen, ob die Bauteile in Kennzeichnung und Temperaturklasse zueinander passen.
Unterlagen, mit denen Sie arbeiten können
Zu Ex-Armaturen brauchen Sie mehr als eine Artikelnummer: Kennzeichnung, Datenblatt und – je Serie und Hersteller – Konformitäts- bzw. Herstellerunterlagen. Welche Dokumente zu einer Variante verfügbar sind, klären wir auf Anfrage vor der Bestellung.
Funktionskette statt Einzelteil
Ein korrekt gekennzeichneter Kugelhahn nutzt wenig, wenn Antrieb, Magnetspule, Zuleitung oder Überwachung die Zone nicht abdecken. Wir betrachten die Kette von der Medienzuleitung bis zur Durchflussüberwachung gemeinsam mit Ihnen.
Grundlagen
ATEX verstehen: Zonen, Kennzeichnung und Armaturentypen
Die wichtigsten Begriffe für die Auswahl einer Ex-Armatur – kurz erklärt, damit Sie Kennzeichnung und Zone sicher gegenüberstellen können.
Zonen und Atmosphären
- Gas-Ex (Zonen 0/1/2)
- Explosionsfähige Gas-, Dampf- oder Nebelatmosphäre; Zone 1 steht für gelegentliches Auftreten im Normalbetrieb.
- Staub-Ex (Zonen 20/21/22)
- Brennbare Stäube, etwa Getreide-, Mehl- oder Holzstaub; Zone 21 ist das Staub-Pendant zu Zone 1.
- Getrennte Betrachtung
- Gas- und Staubzonen werden getrennt beurteilt. Eine Armatur muss die tatsächlich vorliegende Zone abdecken.
- Explosionsschutzdokument
- Grundlage der Zoneneinteilung im Betrieb – ohne Zonenangabe lässt sich keine Armatur beurteilen.
Kennzeichnung lesen
- Gerätegruppe und -kategorie
- Zum Beispiel II 2G für Gas- und II 2D für Staubatmosphären in der Kennzeichnung der Magnetspule Typ Y.
- Zündschutzart
- Beschreibt das Schutzprinzip, etwa Ex mb (Vergusskapselung) oder tb (Schutz durch Gehäuse).
- Explosionsgruppe
- IIC bei Gas beziehungsweise IIIC bei leitfähigem Staub – je höher, desto anspruchsvoller das Medium.
- Temperaturklasse
- T4 bei Gas oder eine maximale Oberflächentemperatur wie T130 °C bei Staub; muss zur Zündtemperatur des Mediums passen.
Nicht-elektrische Geräte und Normen
- Richtlinie 2014/34/EU
- Erfasst ausdrücklich auch nicht-elektrische Geräte für explosionsgefährdete Bereiche.
- Mechanische Armaturen
- Fallen in den Anwendungsbereich, wenn sie eine eigene potenzielle Zündquelle aufweisen – etwa Reibung, mechanisch erzeugte Funken oder elektrostatische Aufladung.
- EN ISO 80079-36/-37
- Grundlage der Zündgefahrenbewertung für nicht-elektrische Geräte.
- Gerät oder Bauteil
- Ob eine Ausführung als Gerät im Sinne der Richtlinie gekennzeichnet ist oder als Bauteil ohne eigene Zündquelle geliefert wird, ist serienabhängig und wird in der Anfrage geklärt.
Armaturenfunktionen im Ex-Bereich
- Absperren

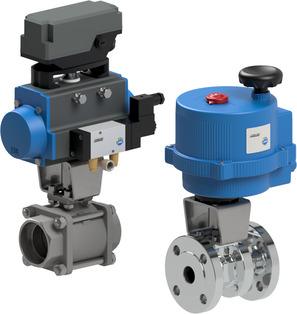

- Flanschkugelhähne der Serien BA055/BA056 – manuell für Hand- und Wartungsabsperrung, automatisiert als Teil einer Schaltfunktion.
- Regeln
- Druckregler der Serie PR03 halten den Betriebsdruck auch bei schwankendem Vordruck konstant.
- Sichern
- Federbelastete Sicherheitsventile der Serie SV25 schützen gegen unzulässigen Überdruck.
- Ansteuern und Überwachen
- Magnetspule Typ Y für Magnetventile sowie Strömungswächter in ATEX-Ausführung zur Durchflussüberwachung.
Sortiment
ATEX-Armaturen im STASTO-Sortiment
Flanschkugelhähne, Druckregler, Sicherheitsventile und Magnetspulen mit ATEX-Kennzeichnung. Nennweiten, Werkstoffe, Dichtungen und Kennzeichnung unterscheiden sich je Variante.
Einsatzbereiche
Wo ATEX-Armaturen aus unserem Sortiment eingesetzt werden
Gas-Ex und Staub-Ex stellen unterschiedliche Anforderungen. Diese Branchen fragen Ex-Armaturen am häufigsten an.
Chemie und Prozesstechnik
Lösemittelhaltige Medien, Dosier- und Umfüllstellen, Reaktorperipherie. Hier steht meist Gas-Ex im Vordergrund – gefragt sind Absperrung, Druckreduzierung und Überdrucksicherung in derselben Baugruppe.
Lack-, Farb- und Beschichtungsanlagen
Spritz- und Mischbereiche mit brennbaren Lösemitteldämpfen. Absperr- und Regelarmaturen müssen für die dort ausgewiesene Zone geeignet und mit den Reinigungsmedien verträglich sein.
Getreide-, Futtermittel- und Mühlenbetriebe
Staub-Ex durch Getreide-, Mehl- oder Futtermittelstaub. Relevant sind Staubzonen wie Zone 21 sowie die maximale Oberflächentemperatur der Bauteile.
Holzbearbeitung und Absaugung
Späne und Holzstaub in Absaug- und Filteranlagen. Häufig kombiniert mit Druckluftfunktionen zur Filterreinigung – Armatur und Zuleitung müssen dann beide zur Zone passen.
Druckluftversorgung im Ex-Bereich
Druckregler und Sicherheitsventile sichern Verbraucher in explosionsgefährdeten Bereichen ab. Zuleitung über ATEX-Schlauch der Serie PA-AYA, Überwachung über Strömungswächter in ATEX-Ausführung.
Lackier- und Beschichtungslinien im Fahrzeugbau
Automatisierte Absperrfunktionen in Lackierkabinen und Mischräumen. Hier arbeiten Flanschkugelhähne der Serien BA055/BA056 mit Antrieb und ATEX-Magnetspule zusammen.
Verfügbarkeit
Verfügbarkeit, Varianten und Lieferung
Bei Ex-Armaturen gibt es keine Pauschalwerte – entscheidend ist die konkrete Variante. Diese Punkte klären wir zu jeder Anfrage.
Varianten statt Pauschalen
Nennweiten, Werkstoff- und Dichtungsausführungen sowie die zugehörige Ex-Kennzeichnung unterscheiden sich innerhalb einer Serie. Die für Ihren Fall gültigen Werte entnehmen Sie der Produkt- bzw. Variantenseite oder erfragen sie bei uns.
Verfügbarkeit
Lagerhaltung und Lieferzeit hängen von Serie, Nennweite und Ausführung ab – wir nennen Ihnen den aktuellen Stand zur konkreten Anfrage.
Automatisierte Ausführungen
Kugelhähne sind je Serie manuell oder mit Antrieb erhältlich; vorkonfektionierte STASTO-Kombinationen stimmen Armatur, Antrieb und Zubehör aufeinander ab.
Ersatz und Nachbeschaffung
Für bestehende Anlagen prüfen wir anhand Ihrer vorhandenen Kennzeichnung oder Artikelnummer, welche heutige Ausführung passt.
Vorgehen
So wählen Sie eine ATEX-Armatur aus
Von der Zoneneinteilung über die Kennzeichnung bis zur dokumentierten Auswahl – in drei Schritten zur passenden Ex-Armatur.
Zone, Medium und Betriebsdaten festlegen
Grundlage ist die Zoneneinteilung aus dem Explosionsschutzdokument; Gas-Ex und Staub-Ex werden getrennt betrachtet. Dazu kommen Medium, Betriebs- und Prüfdruck, Temperatur am Einbauort, Anschlussart und Nennweite – sie entscheiden über Werkstoff und Dichtung.
Kennzeichnung der Zone gegenüberstellen
Die Kennzeichnung nennt Gerätegruppe und -kategorie, Gas- oder Staubatmosphäre, Zündschutzart, Explosionsgruppe und Temperaturklasse bzw. maximale Oberflächentemperatur. Diese Angabe muss die vorliegende Zone abdecken, nicht nur „ATEX“ enthalten. Die Richtlinie 2014/34/EU erfasst dabei ausdrücklich auch nicht-elektrische Geräte; die Bewertung erfolgt über eine Zündgefahrenbewertung nach EN ISO 80079-36/-37.
Funktionskette prüfen und Auswahl dokumentieren
Absperren, Regeln, Sichern und Überwachen greifen ineinander – Antrieb, Spule, Zuleitung und Überwachung müssen die Zone ebenfalls abdecken. Halten Sie anschließend Artikelbezeichnung, Kennzeichnung und zugrunde gelegte Zone fest; welche Unterlagen wir zur gewählten Variante bereitstellen können, sagen wir Ihnen vorab.
Häufige Fragen
ATEX-Armaturen: häufige Fragen
Antworten zu Zonen, Kennzeichnung, Serien und Nachweisen – kurz und direkt.
Welche Armaturen führt STASTO für Zone 1 und Zone 21?

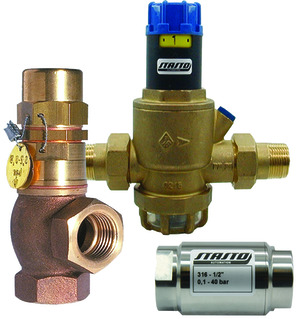

Im Sortiment geführt sind Flanschkugelhähne der Serien BA055 und BA056 in ATEX-Ausführung – manuell als BA055-L-ATEX und BA056-L-ATEX, automatisiert als BA055, BA056-ATEX –, Druckregler der Serien PR03-ATEX und PR03-3C-ATEX sowie Sicherheitsventile der Serien SV25-3C-ATEX und SV25-3G-ATEX. Ergänzend gibt es die Magnetspule Typ Y in ATEX-Ausführung, Stellventile der Serie SG10 in ATEX-Ausführung und vorkonfektionierte STASTO-Kombinationen. Welche Zonen eine konkrete Variante abdeckt, hängt von der Ausführung ab und wird zur Anfrage geklärt.
Was ist die Richtlinie 2014/34/EU?
2014/34/EU ist die europäische ATEX-Produktrichtlinie für Geräte und Schutzsysteme zur Verwendung in explosionsgefährdeten Bereichen. Sie erfasst ausdrücklich auch nicht-elektrische Geräte: Eine rein mechanische Armatur fällt in ihren Anwendungsbereich, wenn sie eine eigene potenzielle Zündquelle aufweist – etwa durch Reibung, mechanisch erzeugte Funken oder elektrostatische Aufladung. Die Bewertung erfolgt über eine Zündgefahrenbewertung nach EN ISO 80079-36/-37.
Was bedeutet die Kennzeichnung II 2G Ex mb IIC T4 / II 2D Ex mb tb IIIC T130 °C?
Diese Kennzeichnung – geführt bei der Magnetspule Typ Y – beschreibt ein Gerät der Gruppe II für Gas- (2G) und Staubatmosphären (2D) mit der Zündschutzart Ex mb bzw. tb, den Explosionsgruppen IIC und IIIC, der Temperaturklasse T4 sowie einer maximalen Oberflächentemperatur von 130 °C. Entscheidend ist, dass diese Angaben die bei Ihnen vorliegende Zone und die Zündtemperatur des Mediums abdecken.
Worin unterscheiden sich Zone 1 und Zone 21?
Zone 1 bezeichnet einen Bereich, in dem eine explosionsfähige Gas-, Dampf- oder Nebelatmosphäre im Normalbetrieb gelegentlich auftritt; Zone 21 ist das Pendant für brennbare Stäube. Gas- und Staubzonen werden getrennt beurteilt – bei Staub sind zusätzlich die maximale Oberflächentemperatur und die Staubablagerung relevant.
Reicht der Hinweis „ATEX“ im Produktnamen als Nachweis?
Nein. Maßgeblich ist die vollständige Ex-Kennzeichnung der konkreten Variante, die der vorliegenden Zone gegenübergestellt werden muss. Welche Kennzeichnung, Datenblätter und Konformitäts- bzw. Herstellerunterlagen zu einer Ausführung verfügbar sind, klären wir vor der Bestellung.
Manuell oder automatisiert – welche Kugelhahn-Ausführung passt?
Manuelle Ausführungen (BA055-L-ATEX, BA056-L-ATEX) eignen sich für Handabsperrung vor Aggregaten, Probenahme und Wartungsabsperrung. Automatisierte Ausführungen (BA055, BA056-ATEX) sind richtig, wenn der Hahn über Antrieb und Signal Teil einer Schalt- oder Sicherheitsfunktion ist. In vorkonfektionierten STASTO-Kombinationen bezieht sich die ATEX-Eignung auf die bestellte Gesamtkombination aus Armatur, Antrieb und Zubehör.
Welche Bauteile brauche ich zusätzlich zur Armatur?
Prüfen Sie immer die gesamte Funktionskette: Antrieb und Magnetspule zur Ansteuerung, Medienzuleitung – etwa der ATEX-Schlauch der Serie PA-AYA – und Strömungswächter in ATEX-Ausführung zur Durchflussüberwachung. Alle Komponenten müssen die vorliegende Zone abdecken und in Temperaturklasse zueinander passen.
Welche Druck- und Temperaturbereiche deckt eine ATEX-Armatur ab?
Das ist variantenabhängig und wird nicht pauschal angegeben. Nennweite, Werkstoff, Dichtung, Ansprechdruck und die zugehörige Kennzeichnung unterscheiden sich innerhalb einer Serie – die für Ihren Fall gültigen Werte nennen wir Ihnen zur konkreten Anfrage aus Datenblatt und Herstellerunterlagen.
Nächster Schritt
Ex-Armatur zur Zone auslegen lassen
Nennen Sie uns Zone, Medium und Betriebsdaten – wir prüfen, welche Ausführung der Serien BA055/BA056, PR03 oder SV25 passt, und sagen Ihnen, welche Unterlagen wir dazu bereitstellen können.
