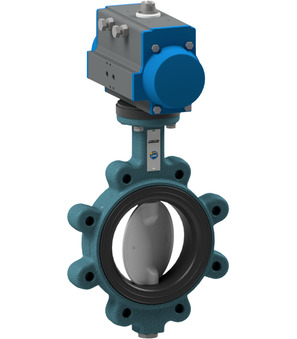

Absperrklappe mit Druckluftdrehantrieb BULB-200-DSC-D32

Name: Absperrklappe mit Druckluftdrehantrieb BULB-200-DSC-D32
Brand: STASTO
SKU: BULB-200-DSC-D32
Price: 1109.3 EUR
Availability: InStock

Absperrklappe mit Druckluftdrehantrieb Serie BULI-D, BULB-D; Abflanschausführung; Baulänge gemäß EN558−1R20; für abrasive Medien (z.B. Sand, Zement, etc.); Gehäuse EN-GJS-400-15 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette NBR carboxylhaltig; doppeltwirkender Antrieb; Steuerdruck 5,5...8bar; Mediumstemperatur -10...+100°C; Druckbereich 0...6bar; DN 200mm; Einbaulänge 60mm; Flansch PN10; Antrieb PAD085

Intrastat Nr.: 84818085
Ursprungsland: Italien

Gewicht: 31.935 kg
Kurzartikelnummer: BULB200DSCD32

1.109,30 € 1109.3 EUR 1.109,30 €

exkl. MwSt.

Diese Kombination existiert nicht.

Verfügbarkeit:

See availability

In den Warenkorb

Technische Daten

Druckbereich	0...6bar
DN	200 mm
Baulänge	60 mm
Flansch	PN10

Dokumente

Datenblätter, Zeichnungen und CAD-Dateien

Druckbereich	0...6bar
DN	200 mm
Baulänge	60 mm
Flansch	PN10

BULB-200-DSC-D32

Unterlagen

2 Unterlagen 7 Sprachen

Czech / Čeština

ZIP

Konformitätserklärungen

PDF
Prohlášení o shodě · uzavírací klapka s otočným pneumatickým pohonem série BULI-D, BULB-D · CS
Konformitätserklärung 116 KB Stand 13.06.2026

Ansicht Herunterladen

CAD / 3D

STP
CADSTEP · BULB200DSCD32
CAD-STEP 6,8 MB Stand 27.09.2026

Herunterladen

German / Deutsch

ZIP

Konformitätserklärungen

PDF
Konformitätserklärung · Absperrklappe mit Druckluftdrehantrieb Serie BULI-D, BULB-D · DE
Konformitätserklärung 116 KB Stand 13.06.2026

Ansicht Herunterladen

CAD / 3D

STP
CADSTEP · BULB200DSCD32
CAD-STEP 6,8 MB Stand 27.09.2026

Herunterladen

English

ZIP

Konformitätserklärungen

PDF
Declaration of conformity · Butterfly valve with pneumatic actuator Series BULI-D, BULB-D · EN
Konformitätserklärung 114 KB Stand 13.06.2026

Ansicht Herunterladen

CAD / 3D

STP
CADSTEP · BULB200DSCD32
CAD-STEP 6,8 MB Stand 27.09.2026

Herunterladen

Hungarian / Magyar

ZIP

Konformitätserklärungen

PDF
Megfelelőségi nyilatkozat · pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULI-D, BULB-D · HU
Konformitätserklärung 117 KB Stand 13.06.2026

Ansicht Herunterladen

CAD / 3D

STP
CADSTEP · BULB200DSCD32
CAD-STEP 6,8 MB Stand 27.09.2026

Herunterladen

Polish / Język polski

ZIP

Konformitätserklärungen

PDF
Deklaracja zgodności · przepustnica z napędem pneumatycznym Seria BULI-D, BULB-D · PL
Konformitätserklärung 116 KB Stand 13.06.2026

Ansicht Herunterladen

CAD / 3D

STP
CADSTEP · BULB200DSCD32
CAD-STEP 6,8 MB Stand 27.09.2026

Herunterladen

Slovenian / slovenščina

ZIP

Konformitätserklärungen

PDF
Izjava o skladnosti · Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULI-D, BULB-D · SL
Konformitätserklärung 115 KB Stand 13.06.2026

Ansicht Herunterladen

CAD / 3D

STP
CADSTEP · BULB200DSCD32
CAD-STEP 6,8 MB Stand 27.09.2026

Herunterladen

Serbian (Latin) / srpski

ZIP

Konformitätserklärungen

PDF
Deklaracija o usklađenosti · leptir ventil sa pneumatskim aktuatorom serije BULI-D, BULB-D · SRLATIN
Konformitätserklärung 116 KB Stand 13.06.2026

Ansicht Herunterladen

CAD / 3D

STP
CADSTEP · BULB200DSCD32
CAD-STEP 6,8 MB Stand 27.09.2026

Herunterladen

BULB-200-DSC-B x 1.0 Stk.

BULB-200-DSC-B

Absperrklappe mit freiem Wellenende; Abflanschausführung; Baulänge gemäß EN558−1 R20; für abrasive Medien (z.B. Sand, Zement, etc.); Gehäuse GGG40 epoxybeschichtet; Scheibe 1.4408; Welle 1.4016; Manschette NBR carboxylhaltig; Flanschnenndruck PN10; Mediumstemperatur -10...+100°C; Druckbereich 0...6bar; DN 200mm; Einbaulänge 60mm

PAD085 x 1.0 Stk.

Druckluftdrehantrieb PAD085

Druckluftdrehantrieb Serie PAD; ATEX II 2 G/D; doppeltwirkend; Drehwinkel 90°; gemäß ISO 5211/NAMUR; Arbeitsdruckbereich max. 8bar; Durchmesser 85mm; Flansch ISO5211 F05/F07; Innenvierkant 17mm; Drehmoment bei 5,5bar 96Nm

APKT017300 x 1.0 Stk.
