Serija SG17 · Drsni ventili

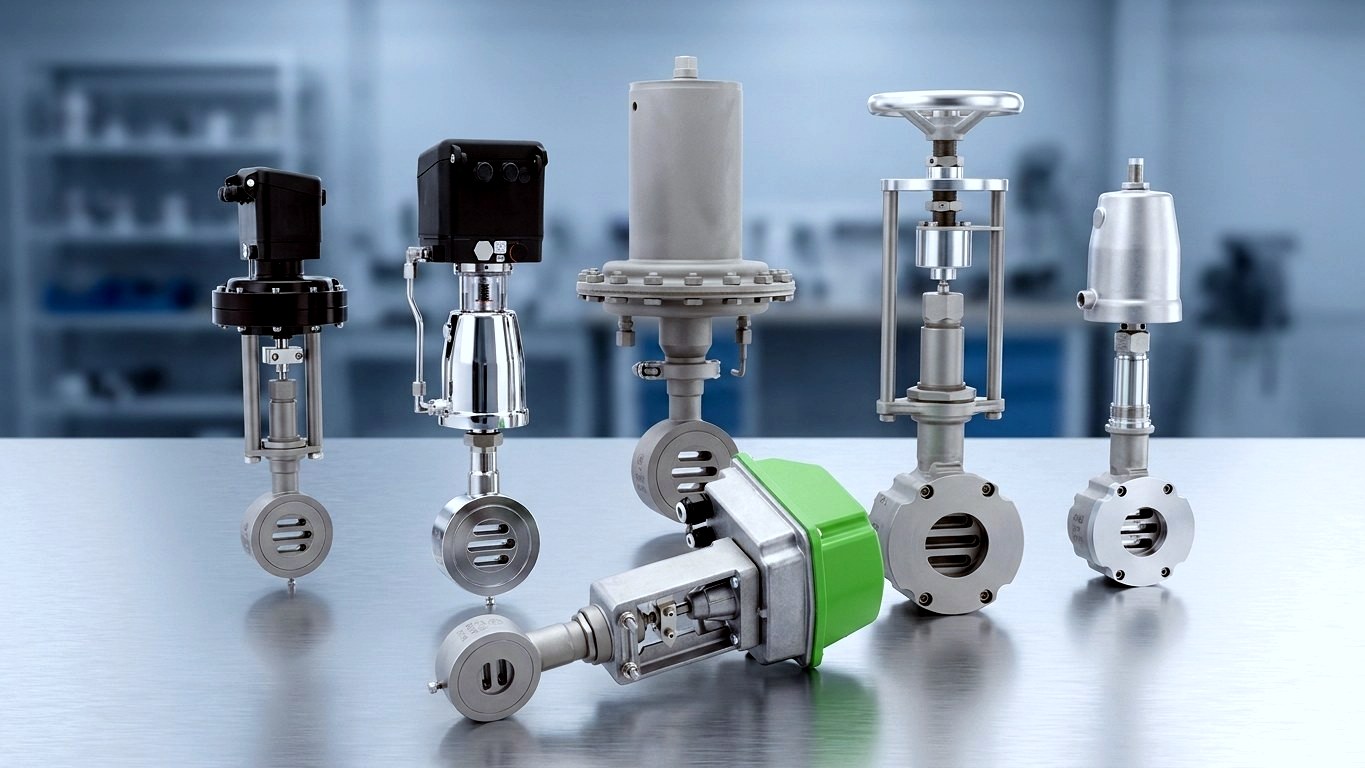

Drsni ventili za regulacijo tlaka serije SG17 – regulacija tlaka na lastni medij od DN15 do DN125
Drsni ventili za regulacijo tlaka serije SG17 vzdržujejo tlak v vaši napeljavi konstanten – brez tuje energije, brez krmilnega zraka, brez regulacijske zanke. Regulator deluje na lastni medij: medij sam preko membrane deluje na par drsnika in tesnilne plošče ter samodejno vzdržuje nastavljeno želeno vrednost. STASTO dobavlja serijo SG17 v nazivnih širinah DN15 do DN125 v medprirobni izvedbi iz nerjavnega jekla, z nazivnim tlakom PN10/40 (serija GS1: PN16/40) in območji nastavljene vrednosti 0,3…1,2 bar, 1…2,5 bar, 2…5 bar in 4…10 bar.
Pregled serije SG17
Vaše prednosti
Zakaj konstrukterji posegajo po seriji SG17
Več kot 30 objavljenih izvedb SG17 v katalogu, dimenzioniranje in izbira materialov s strani naše armaturne tehnike ter navodila za uporabo serije SG17/SG18/SG29/SG30 – tako iz zahtevane vrednosti nastane zanesljiva izvedba.
Krmiljenje z lastnim medijem – ni potrebna zunanja energija
SG17 regulira brez krmilnega zraka, elektrike ali zunanjega regulatorja. To zmanjša obseg instalacije in vire napak ter naredi to serijo zanimivo za dele naprav, kjer krmilna energija ni na voljo.
Princip drsnega ventila z visokimi Kvs vrednostmi
Dve plansko brušeni tesnilni plošči – ena fiksna, ena gibljiva – odpirata pretočni presek. Serija SG17 pokriva Kvs vrednosti od 2,6 (DN15) do 237 (DN125) pri linearni karakteristiki, tako da so velike količine obvladljive pri kompaktni izvedbi.
Kompaktna medprirobna izvedba, nizka teža
Vgradne dolžine znašajo glede na nazivno širino 33, 43, 46 ali 52 mm. To prihrani prostor v obstoječih cevovodih in ohranja nizko podporno obremenitev – prednost pri dograditvah in predelavah.
Materiali, konfigurabilni glede na medij
Ohišje iz nerjavnega jekla 1.4408 oz. 1.4581, fiksna tesnilna plošča iz prevlečenega nerjavnega jekla 1.4571, gibljiva tesnilna plošča iz ogljikovega materiala, SFC ali STN materialov, membrana iz CR – opcijsko med drugim EPDM ali FKM. Dopustno kombinacijo materiala in medija pred naročilom razjasnimo skupaj z vami.
Vodnik
Pomoč pri izbiri: pravilna izbira drsnega regulatorja tlaka
Princip delovanja, smer delovanja, vrednost Kvs in materiali – štirje ključni parametri, s katerimi omejite izbor ustrezne izvedbe SG17.
Delovanje in smer delovanja
- Princip delovanja
- Regulacijski tlak deluje preko membrane na gibljivo tesnilno ploščico. Če tlak naraste nad nastavljeno vrednost, drsnik zmanjša prosti presek; če pade, se odpre bolj.
- Regulacija vhodnega tlaka
- Konstanten se ohranja tlak pred regulatorjem. Smer delovanja je del izvedbe – navedite jo že v povpraševanju.
- Regulacija izhodnega tlaka
- Konstanten se ohranja tlak za regulatorjem, na primer za znižanje nihajočega napajalnega tlaka na stabilno nastavljeno vrednost.
- Regulator tlaka ali zunanje krmiljen regulacijski ventil?
- Regulator, ki se krmili z lastnim medijem, kot je SG17, samodejno vzdržuje trdno nastavljeno vrednost. Če je treba nastavljeno vrednost med obratovanjem spreminjati iz krmilnega sistema, je treba preveriti rešitev z zunanjim krmiljenjem.
Dimenzioniranje in materiali
- Nazivna širina in vrednost Kvs
- Dimenzioniranje ne določa cevovod, temveč zahtevana vrednost Kv. Serija SG17 ponuja stopnjevane vrednosti Kvs glede na nazivno širino (npr. DN100 z 62 pri 40 % ali 154 pri 100 % odprtosti). Prevelik regulator deluje nemirno.
- Membrana
- Membrane iz CR pokrijejo večino standardnih primerov, za drugačne medije so na voljo med drugim EPDM in FKM.
- Tesnilne ploščice
- Nepremična tesnilna ploščica iz prevlečenega nerjavnega jekla 1.4571, gibljiva tesnilna ploščica glede na izvedbo iz ogljikovega materiala, SFC ali materialov STN.
- Napotki za vgradnjo
- Upoštevajte smer pretoka, pomirjevalne odseke in – kjer je predvideno – priključek izenačevalne posode. Podrobnosti določajo navodila za uporabo serije SG17/SG18/SG29/SG30.
Območja nastavitve
Primerjava štirih razponov nastavljene vrednosti serije SG17
Kateri regulacijski razpon ustreza? Razponi so določeni glede na varianto in so del tipskega ključa.
| 0,3…1,2 bar | 1…2,5 bar | 2…5 bar | 4…10 bar | |
|---|---|---|---|---|
| Tipična uporaba | Občutljivo uravnavanje tlaka | Nizki procesni tlaki | Oskrbovalni tlaki | Višji procesni tlaki |
| Regulacijsko območje | Nizek | Nizek do srednji | Srednji | Visok |
| Nazivne širine | DN15–DN125 glede na izvedbo | DN15–DN125 glede na izvedbo | DN15–DN125 glede na izvedbo | DN15–DN125 glede na izvedbo |
| Karakteristika | Linearna | Linearna | Linearna | Linearna |
| Primer tipske oznake | SG17-20-WWF0,3/1,2 | Na povpraševanje glede na izvedbo | SG17-50-WWF2/5 | SG17-50-WWC4/10 |
Program
Serija SG17 po nazivni širini, nastavitveni vrednosti in izvedbi
Več kot 30 objavljenih izvedb SG17 – od DN15 do DN125, s priključnimi izvedbami kot prirobnica, clamp, varilni konec ali NPT.
Področja uporabe
Kje se uporabljajo drsni regulatorji tlaka serije SG17
Povsod, kjer mora tlak samodejno ostati konstanten – tudi tam, kjer ni na voljo krmilne energije.
Kemijska industrija
Vzdrževanje tlaka v procesnih vodih z nevtralnimi do visoko agresivnimi mediji; kombinacija materialov se za vsako aplikacijo določi prek tipske oznake.
Procesna tehnika in gradnja naprav
Konstanten vhodni ali izhodni tlak za naprave nižje v procesu – brez dodatne krmilne energije ali ožičenja.
Strojegradnja in naknadna vgradnja
Kratka medprirobna izvedba omogoča vgradnjo v obstoječe odseke cevovodov z majhno prostorsko zahtevo – prednost pri naknadni vgradnji.
Plini in tekočine
Zniževanje nihajočega napajalnega tlaka na stabilno nastavljeno vrednost, z linearno karakteristiko v celotnem regulacijskem območju.
Čisti mediji in higienska območja
Ohišje iz nerjavnega jekla 1.4408 oz. 1.4581 in priključne izvedbe, kot sta Clamp ali privarjeni konec; ustreznost za vaš medij potrdimo za vsako izvedbo posebej.
Oskrbovalna tehnika v proizvodnji
Stabilni procesni tlaki za napajalne vode proizvodnih naprav, tudi v delih naprave brez lastne krmilne energije.
Razpoložljivost, dimenzioniranje in logistika

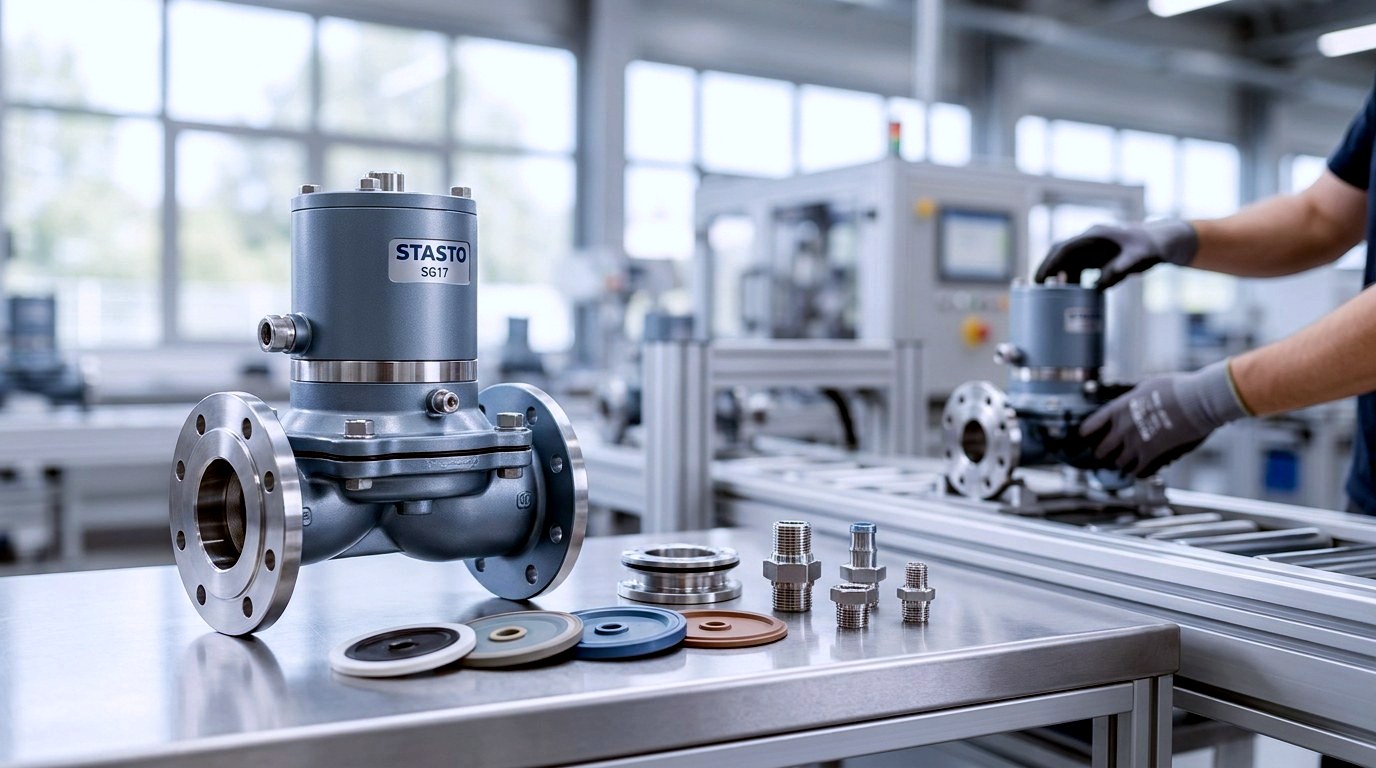

Od nastavitvene vrednosti do prave izvedbe
Serija SG17 je konfigurabilen izdelek: nazivna širina, območje nastavitve, material membrane in kombinacija tesnilnih plošč skupaj tvorijo tipsko oznako, ki jo je treba navesti pri povpraševanju in naročilu. Številne izvedbe so v katalogu STASTO že vodene kot lastna artikelna številka, na primer SG17-50-WWC4/10 ali SG17-125-WWF4/10.
Razpoložljivost in dobavni čas
Oboje je odvisno od posamezne izvedbe in vam bo potrjeno v ponudbi oz. na strani izdelka – prosimo, povprašajte za konkretno izvedbo.
Obratovalne meje glede na izvedbo
Temperatura medija in mejne vrednosti tlaka se razlikujejo glede na izvedbo in kombinacijo materialov; zavezujoči so podatki v tehničnem listu posamezne izvedbe.
Pribor in nadomestni deli
Izravnalna posoda je pri nekaterih izvedbah že vključena v obseg dobave, pri drugih pa jo je mogoče kombinirati na povpraševanje. Obrabne dele, kot so membrane in tesnilne plošče, dobite pri svojem kontaktu STASTO.
Posebne izvedbe
Odstopajoče materiale preverimo za posamezen projekt – sporočite nam medij, obratovalni tlak, temperaturo in zahtevano nastavitveno vrednost.
Potek
V treh korakih do ustrezne izvedbe SG17
Pošljite nam vašo obratovalno točko – naša ventilska tehnika poskrbi za razvrstitev.
Navedite obratovalno točko
Medij, pretok, vhodni tlak, želena nastavljena vrednost in temperatura – to so vhodni podatki za dimenzioniranje.
Razvrstitev nazivne širine, Kvs in materialov
Določimo nazivno širino, Kvs-vrednost, smer delovanja ter kombinacijo membrane in tesnilne ploščice ter sestavimo tipsko oznako.
Artikelna številka in ponudba
Prejmete konkretno artikelno številko z podatkom o razpoložljivosti, na željo tudi s tehničnim podatkovnim listom in navodili za uporabo.
Pogosta vprašanja
Pogosta vprašanja o drsnih regulatorjih tlaka
Odgovori o principu delovanja, velikostih, materialih in naročanju serije SG17.
Kaj je drsni regulator tlaka?
Drsni regulator tlaka je regulacijski ventil, pri katerem dve plansko brušeni tesnilni plošči sproščata pretočni presek. Pri seriji SG17 se nastavljanje izvaja s pomočjo medija samega prek membrane – brez zunanje energije, krmilnega zraka ali zunanjega regulatorja.
Katere nazivne širine in nazivne tlake ponuja serija SG17?
Serija SG17 obsega nazivne širine DN15 do DN125 v medprirobni izvedbi z nazivnim tlakom PN10/40; serija GS1 je izvedena s PN16/40.
Kateri razponi nastavitvenih vrednosti so na voljo?
Na voljo so razponi nastavitvenih vrednosti 0,3–1,2 bar, 1–2,5 bar, 2–5 bar in 4–10 bar – odvisno od izbrane variante.
Iz katerih materialov je izdelan SG17?
Ohišje je izdelano iz nerjavnega jekla 1.4408 oz. 1.4581, fiksna tesnilna plošča iz prevlečenega nerjavnega jekla 1.4571. Gibljiva tesnilna plošča je glede na izvedbo izdelana iz ogljikovega materiala, SFC ali STN materialov, membrana pa iz CR – opcijsko so na voljo tudi drugi materiali, kot sta EPDM ali FKM.
Katera temperatura medija je dovoljena?
Dovoljena temperatura medija je odvisna od izvedbe in kombinacije materialov. Merodajni so podatki v tehničnem listu posamezne variante; z veseljem vnaprej preverimo vašo delovno točko.
Kako naročim pravilno izvedbo?
Za povpraševanje in naročilo je treba navesti tipsko oznako v skladu s tehničnim listom – torej nazivno širino, izvedbeno varianto in razpon nastavitvene vrednosti, npr. SG17-50-WWC4/10. Druga možnost je, da nam sporočite medij, pretok, vhodni tlak in ciljni tlak; predlagali vam bomo ustrezno varianto.
Kako dolg je dobavni čas?
Dobavni čas se razlikuje glede na izvedbo. Trenutno razpoložljivost najdete na posamezni strani izdelka ali pa jo prejmete z našo ponudbo.
Ali so na voljo nadomestni deli in navodila za uporabo?
Da. Obrabni deli, kot so membrane in tesnilne plošče, so na voljo, prav tako pa vam priskrbimo navodila za uporabo serije SG17/SG18/SG29/SG30.
Sorodne kategorije
Ostali drsni ventili pri STASTO
Zapiranje, krmiljenje ali regulacija namesto vzdrževanja tlaka? Te linije izdelkov iz družine drsnih ventilov se funkcionalno razlikujejo od SG17.
Svetovanje
Skupaj določimo ustrezno izvedbo SG17
Sporočite nam medij, pretok, vhodni tlak in želeno nazivno vrednost – naša armaturna tehnika iz teh podatkov določi nazivno širino, Kvs-vrednost in kombinacijo materialov ter vam sporoči konkretno kataloško številko vključno z razpoložljivostjo.
