Manometri u mbar području

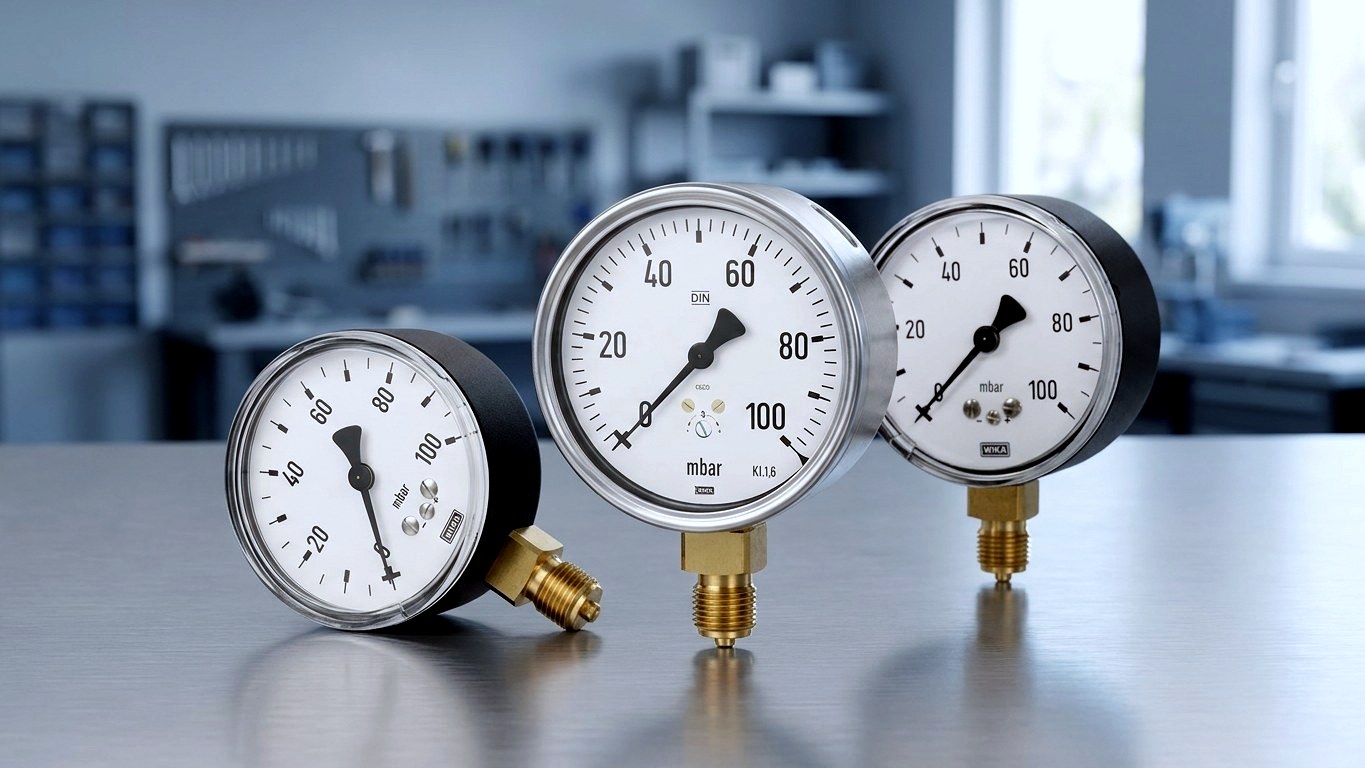

Kapselni manometri za male tlakove u mbar području
Kada je pouzdano mjerenje najmanjih nad- i podtlakova od ključne važnosti, kapselno mjerno načelo je prvi izbor. STASTO nudi kapselne manometre za mjerne opsege u mbar području – od podtlaka do nižeg nadtlaka. Odaberite odgovarajuću izvedbu prema mjernom opsegu, priključku i primjeni te precizno mjerite zrak i neagresivne plinove tamo gdje su bourdonovi manometri premalo osjetljivi.
Ø 63 mm · Klasa 1,6 · mbar područje
Vaše prednosti
Zašto kapsulni manometri od STASTO
Kapsulni mjerni element konstruktivno je prilagođen niskim tlakovima i pruža jasno čitljiv prikaz u mbar-području, gdje bourdon-manometri dosežu svoje granice.
Posebno za male tlakove
Kapsulni mjerni element već pri malim tlakovima primjetno se širi i pruža jasno čitljiv prikaz u mbar-području – tamo gdje bourdon-manometri nisu dovoljno osjetljivi.
Široki spektar mjernih područja
Serije 5801 do 5842 pokrivaju mjerne raspone od podtlaka (npr. −160/0 mbar) preko preciznih raspona (0–40 mbar) do 0–400 mbar – tako ćete pronaći odgovarajući raspon za vaš sustav.
Provjerena točnost
Navedeni kapsulni manometri izrađeni su u klasi točnosti 1,6 (prema varijanti, vidjeti tehnički list) – što je praktična razina točnosti za prikaz u mbar-području.
Kompaktno s fleksibilnim priključkom
Standardna izvedba s promjerom 63 mm za uska ugradna mjesta, priključak 1/4″ odozdo ili 1/4″ straga (ovisno o tipu). Odabrane izvedbe podnose 10-struko preopterećenje – provjerite prema varijanti.
Savjetnik
Odabir pravog mjernog principa
U mbar području klasični Bourdonov manometar jedva daje čitljive otklon kazaljke. Kapsularni mjerni element, pak, čini i male tlakove lako čitljivima. Ovako pronalazite odgovarajući uređaj.
Usporedba mjernih principa
- Bourdonova cijev
- Za srednje do visoke tlakove u bar području; u mbar području preosjetljiv za smislene prikaze.
- Kapsularni element
- Kapsularni element se već pri malim tlakovima vidljivo širi – idealno za čiste plinove i zrak u mbar području.
- Membranski element
- Mehanički robusniji za viskozne, onečišćene ili agresivne medije; također prikladan za male tlakove.
Odabir u četiri koraka
- 1. Definiranje mjernog područja
- Podtlak (npr. −160/0 mbar), fino područje (0–40 mbar) ili više (do 0–400 mbar)? Radni tlak trebao bi se nalaziti u srednjoj trećini skale.
- 2. Određivanje položaja priključka
- 1/4″ dolje (s bočne strane cijevnog priključka) ili 1/4″ straga (ugradnja u ploču).
- 3. Provjera zahtjeva za preopterećenje
- Ako se očekuju tlačni udari, preporučuje se izvedba otporna na preopterećenje (npr. serija 5840 i dalje, 10-strukog preopterećenja; ovisno o varijanti).
- 4. Uskladiti medij i okolinu
- Obratite pažnju na materijale kućišta, mjernog elementa i prozorskog stakla te na dopuštene temperature medija/okoline prema tehničkom listu.
Odabir oblika kućišta
Kapsulna opruga, Bourdonova cijev ili membranska opruga?
Tri mehanička mjerna principa pokrivaju različita tlačna područja i medije. Ovaj pregled pomaže pri razgraničenju.
| Kapsularna opruga | Bourdonova cijev | Pločasta opruga | |
|---|---|---|---|
| Raspon tlaka | mbar područje (malo) | raspon bara (srednji–visoki) | mali tlakovi |
| Tipični mediji | Zrak, neagresivni plinovi | Plinovi i tekućine | viskozni, onečišćeni ili agresivni mediji |
| Osjetljivost pri malim tlakovima | vrlo visoka | niska | visoka |
| STASTO serija (primjer) | 5801–5842 | MA043-B (precizno mjerenje) | izvedba s pločastom oprugom |
Asortiman
Kapsulni manometri i srodne izvedbe
Od osnovnog asortimana za mbar područje do srodnih mjernih principa i pribora – tako pronađite odgovarajuće izvedbe manometra.
Područja primjene
Gdje se primjenjuju membranski manometri
Membranski manometri koriste se svugdje gdje se moraju pouzdano prikazivati mali tlakovi zraka i neagresivnih, neviskoznih plinova.

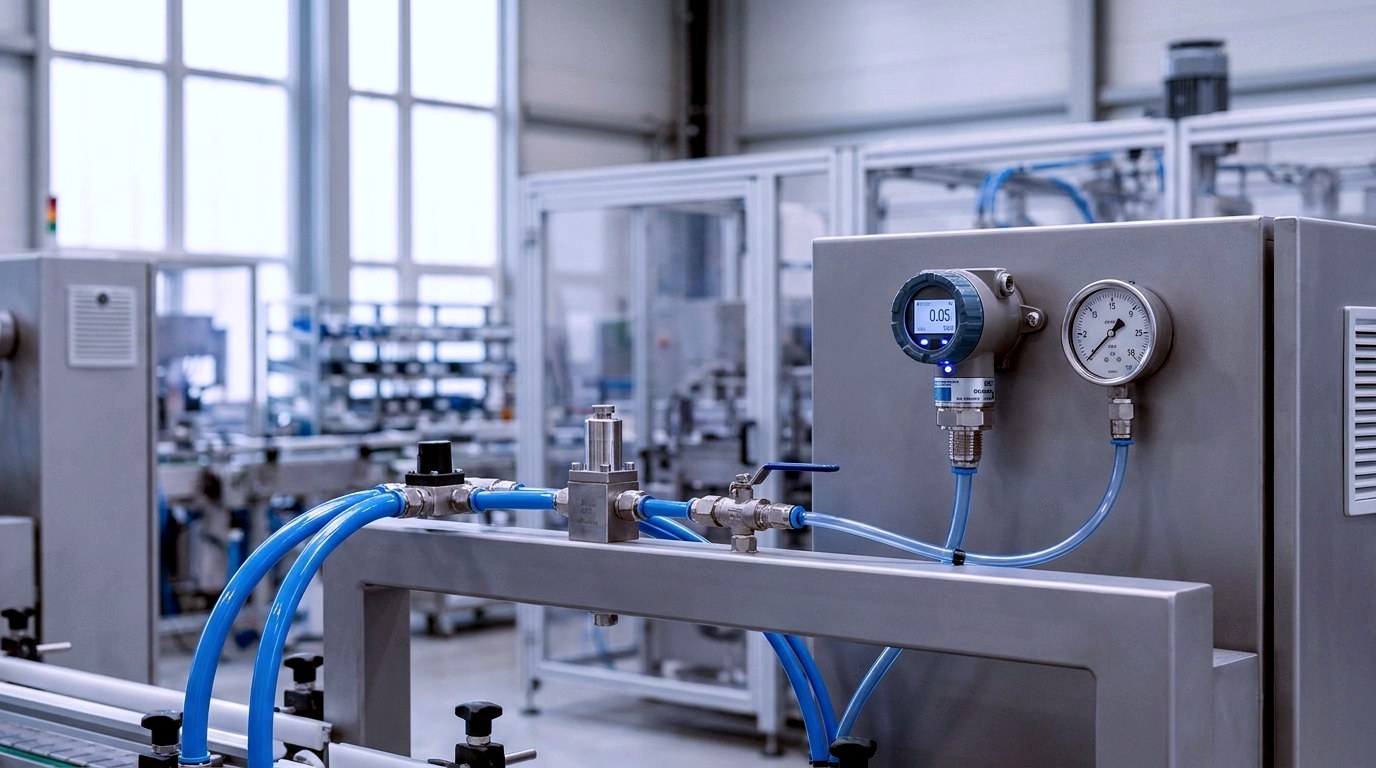

Pneumatika i sustavi komprimiranog zraka
Mjerenje niskih upravljačkih i procesnih tlakova, kao nadopuna klasičnim bourdonovim manometrima i digitalnim manometrima (npr. serija SCJ).

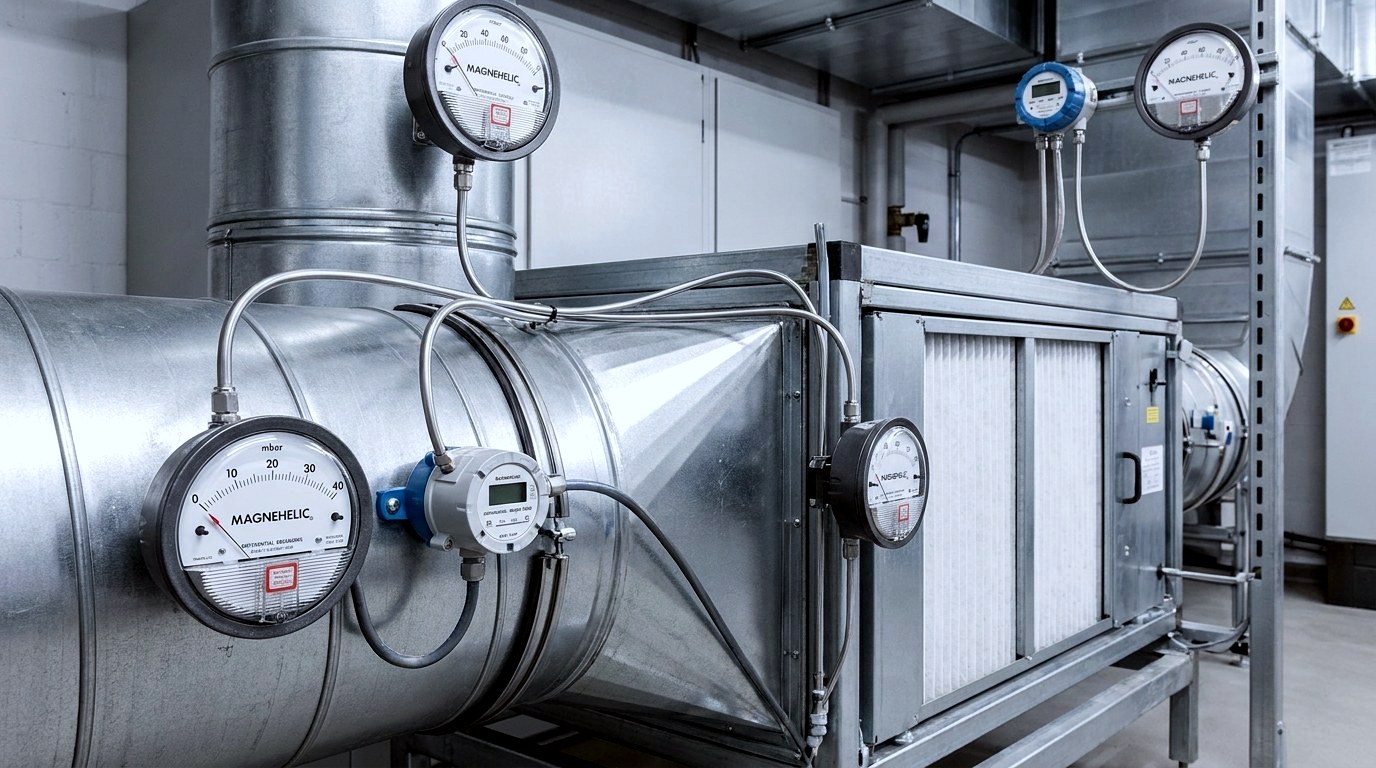

Ventilacijska i klimatizacijska tehnika
Nadzor pretlakova i podtlakova te tlakova filtera i kanala u mbar području u HVAC sustavima.
Mjerenje tlaka plina u niskotlačnom području
Prikaz pretlakova na regulatorima i plamenik za plinovite, neagresivne medije.

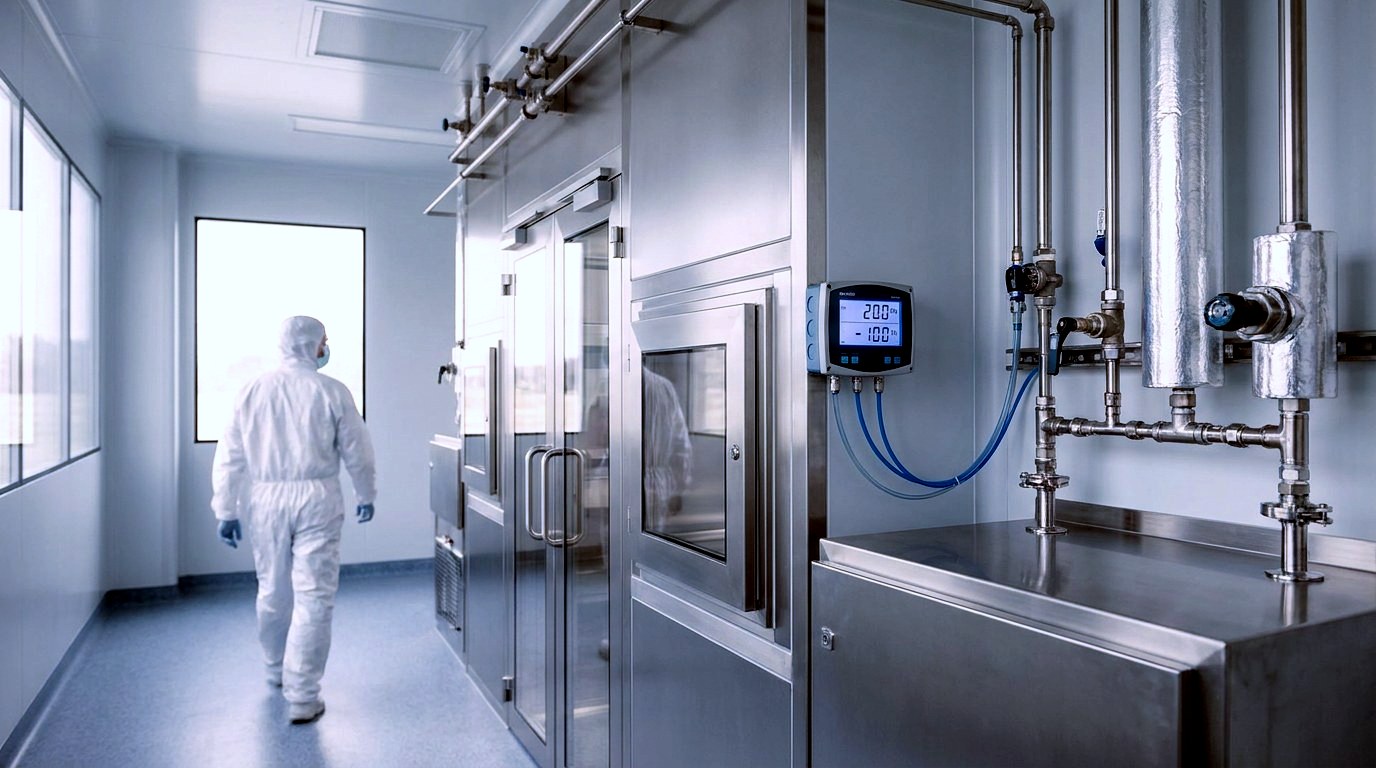

Čiste sobe i procesna tehnika
Kontrola nadtlaka i podtlaka tamo gdje je potrebno održavati definirane tlačne razine.

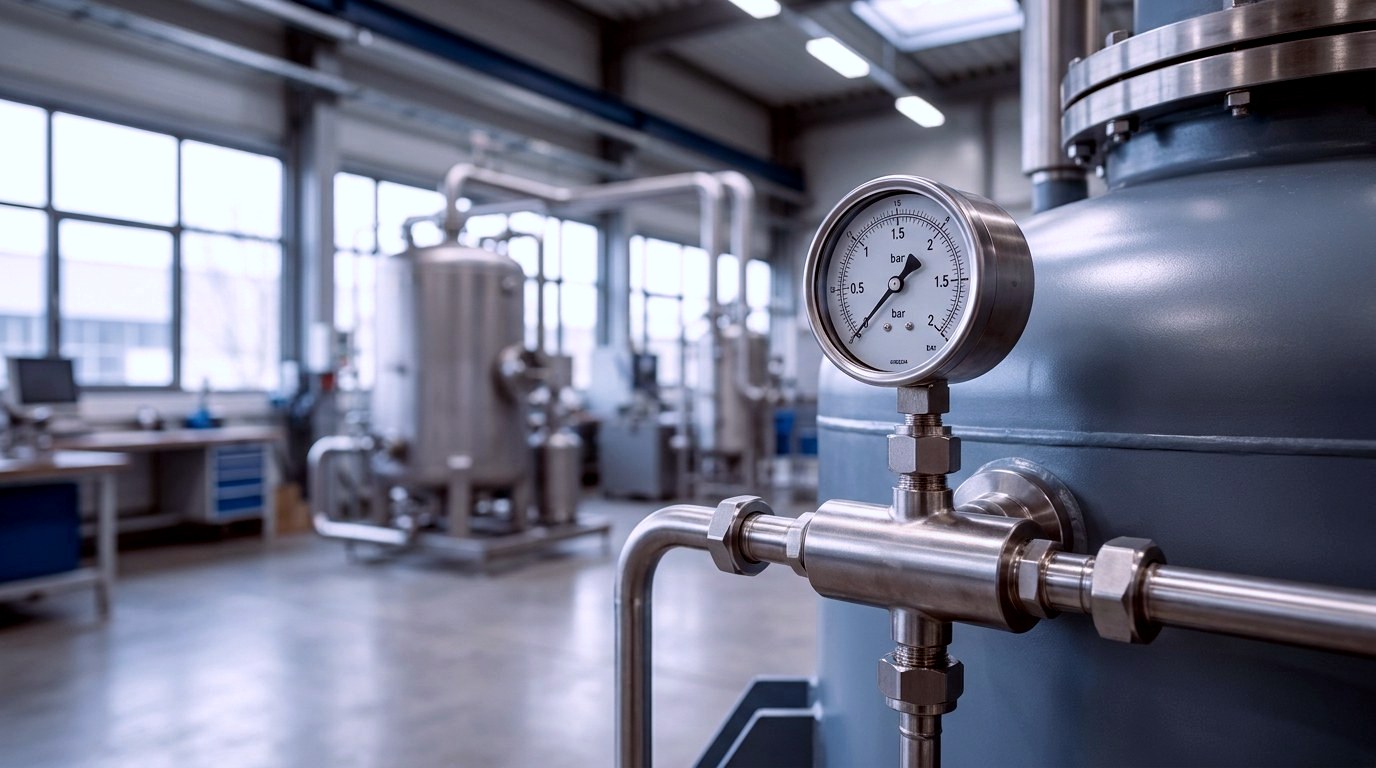

Izgradnja postrojenja i aparatura
Prikaz malih radnih tlakova na posudama, razvodnicima i ispitnim postrojenjima.

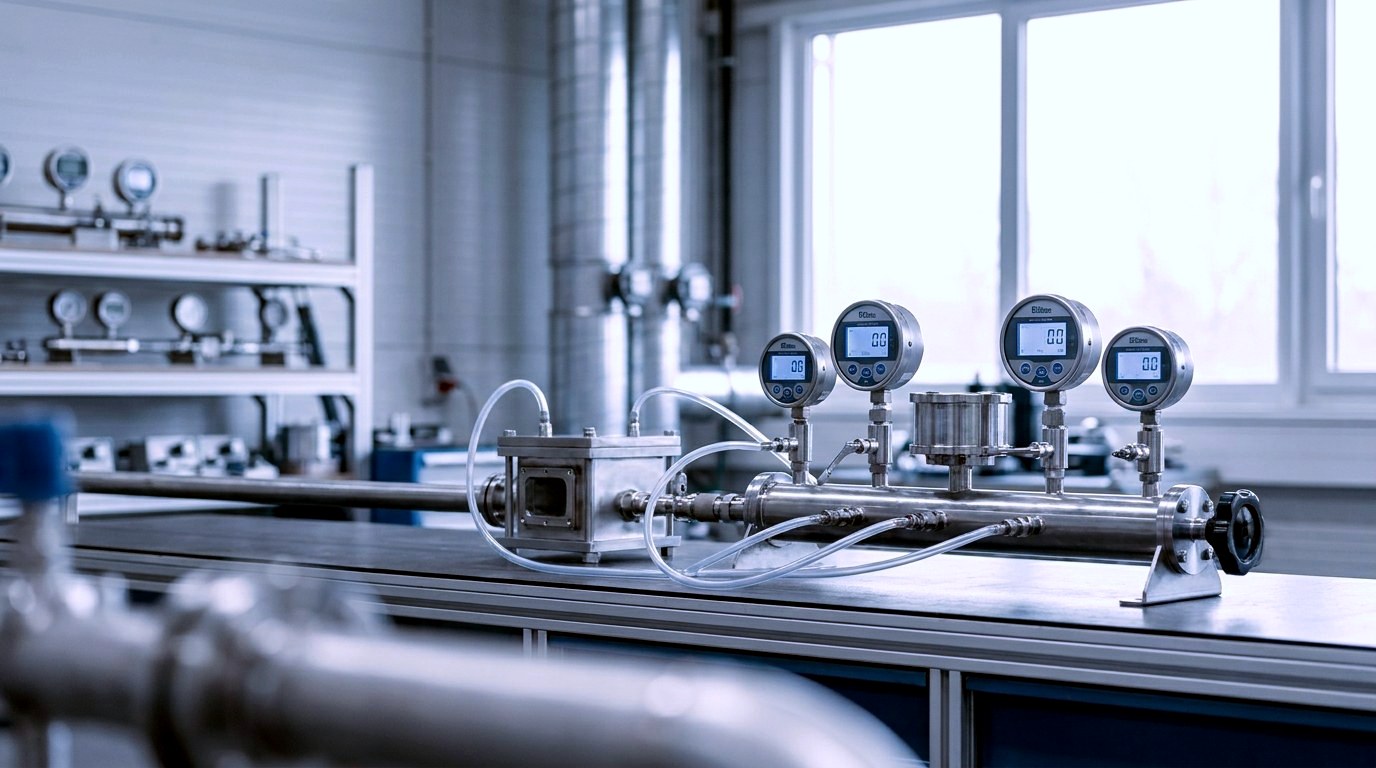

Ispitni stolovi i ispitna tehnika
Precizni prikaz malih tlakova na ispitnim i kalibracijskim postavima za zrak i plinove.
Raspoloživost i servis
Odabir, raspoloživost i savjetovanje
Mjerno područje, položaj priključka i izvedba određuju raspoloživost. Mjerodavni su podaci navedeni uz pojedinu varijantu proizvoda.
Raspoloživost ovisna o varijanti
Konkretnu raspoloživost i rok isporuke potražite uz pojedinu varijantu proizvoda u trgovini ili nas upitajte.
Posebna područja i posebni priključci
Na upit – obratite nam se ako vaše mjerno područje ili priključak nije u standardnom rasponu.
Tehnički savjet
Naš tim pomaže pri odabiru mjernog područja, razreda točnosti i pribora za vašu primjenu.
Često postavljana pitanja
FAQ o kapsulnim manometrima
Odgovori o načelu mjerenja, mjernom području, medijima i odabiru kapsulnih manometara.
Što je kapsulni manometar?
Kapsulni manometar je mehanički mjerni instrument tlaka čiji je osjetni element tlačno osjetljiva kapsula. Ona se deformira već pri vrlo malim tlakovima i omogućuje očitavanje u mbar-području – tamo gdje Bourdonovi manometri nisu dovoljno osjetljivi.
Za koje tlakove je prikladan kapsulni manometar?
Za male tlakove u mbar-području. STASTO-ov asortiman (serije 5801–5842) pokriva područja od podtlaka do niskog nadtlaka, primjerice −160/0 mbar te 0–40, 0–100 do 0–400 mbar. Konkretno dostupna mjerna područja navedena su u varijantama proizvoda.
Koje medije mogu mjeriti?
Tipično zrak i neagresivni, niskovjazni plinovi. Za agresivne ili onečišćene medije prikladnije su kemijske izvedbe ili manometri s pločastom membranom. Mjerodavni su podaci o materijalima i temperaturi u odgovarajućem tehničkom listu.
Što znači klasa 1,6?
Klasa točnosti opisuje dopušteno odstupanje u odnosu na krajnju vrijednost skale. Navedeni kapsulni manometri izrađeni su u klasi 1,6 (ovisno o varijanti) – praktična razina za zadatke očitavanja u mbar-području.
Čime se razlikuje kapselni manometar od bourdonovog manometra?
Bourdonov manometar namijenjen je višim tlakovima u bar-području, a kapsulni manometar malim tlakovima u mbar-području. Za veću točnost u bar-području STASTO nudi i precizne manometre (npr. serija MA043-B).
Koja je nazivna veličina i koji su priključci dostupni?
Standardna izvedba ima Ø 63 mm s priključkom 1/4″ dolje ili 1/4″ straga. Ostale izvedbe i posebni mjerni opsezi na upit.
Je li manometar zaštićen od preopterećenja?
Odabrane izvedbe podnose 10-struko preopterećenje. Provjerite navedeno na pojedinoj varijanti proizvoda ili nas kontaktirajte s upitom.
Pogodno uz to
Srodne kategorije i pribor
Dopunske izvedbe manometara i pribor za montažu i priključivanje.
Odaberite odmah
Odgovarajući kapsulni manometar za vaše mbar-područje
Odaberite izvedbu prema mjernom području, položaju priključka i rezervi preopterećenja – ili nam prepustite da zajedno odredimo pravi uređaj za vašu primjenu. Za posebna mjerna područja i pribor kao što su manometarski priključci, naš tehnički tim stoji vam na raspolaganju.
