Pneumatika

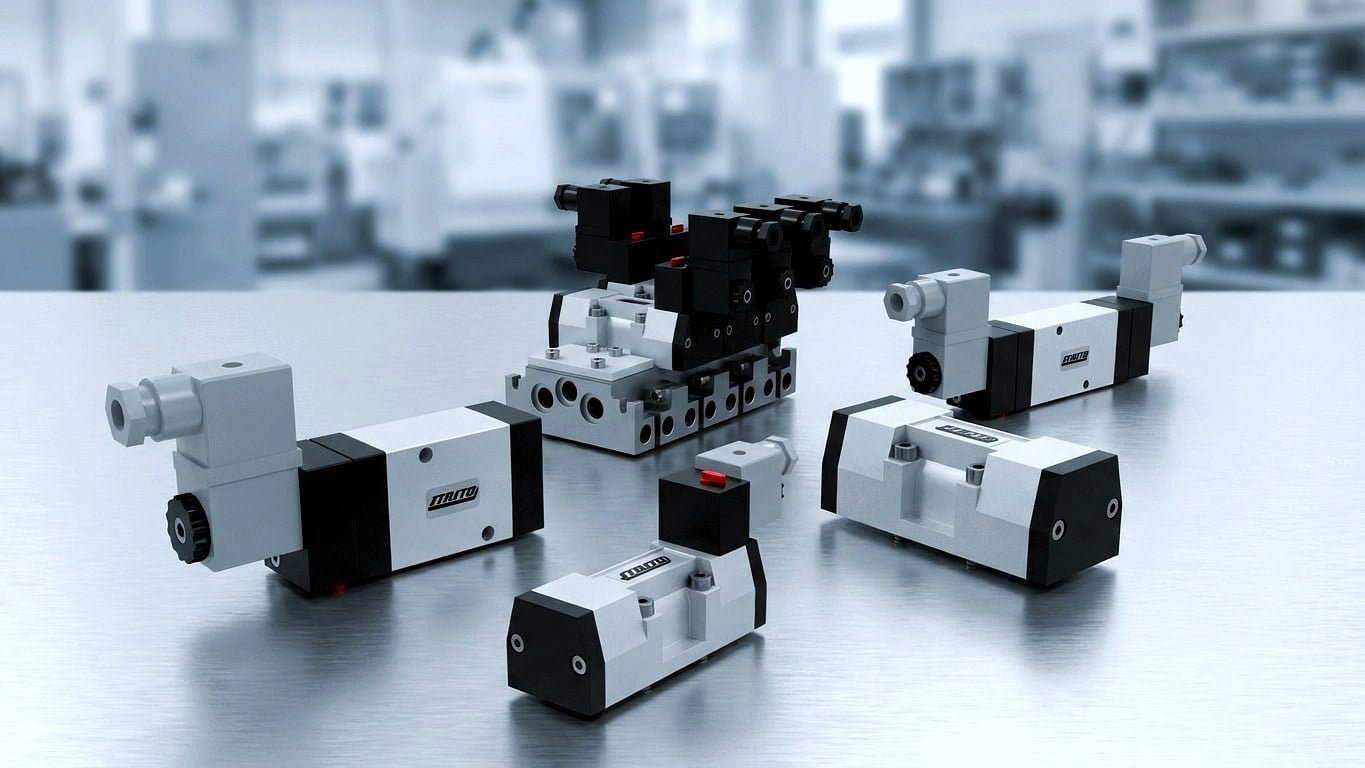

Razvodnici prema ISO 5599-1 - 5/2 i 5/3 ventili serija PS110, PS111 i PS112
ISO 5599-1 definira raspored priključaka koji omogućuje da se predupravljani razvodnici neovisno o proizvođaču mogu zamjenjivati i kombinirati u ventilske otoke. STASTO za to isporučuje 5/2 i 5/3 razvodnike serija PS110, PS111 i PS112 u veličinama ISO1 i ISO2 - uključujući odgovarajuće priključne i osnovne ploče, magnetske zavojnice i uređajske utičnice.
Veličine ISO1 i ISO2 na jednom mjestu
Vaše prednosti
Zašto ISO razvodnici tvrtke STASTO
Normirani priključni raspored, jasne vrijednosti protoka i odgovarajući pribor: Serije PS110, PS111 i PS112 dizajnirane su za planiranu nabavu i brzu zamjenu.
Normirani priključni raspored - planirana zamjena
Svi ventili serija PS110, PS111 i PS112 izrađeni su prema ISO 5599/1. Priključni raspored pojedine veličine kućišta je standardiziran, čime se ventili mogu zamijeniti na postojećim osnovnim i priključnim pločama - bez izmjene cjevovoda. Konkretnu mogućnost zamjene na postojećem sustavu rado provjeravamo prema vašoj postojećoj ploči.
Dvije veličine kućišta, jasne vrijednosti protoka
ISO1 s nazivnim promjerom 8 mm isporučuje 1.080 Nl/min (PS110/PS111) odnosno 800 Nl/min u izvedbi 5/3 PS112. ISO2 s nazivnim promjerom 13 mm postiže 2.200 Nl/min (PS110/PS111) odnosno 1.800 Nl/min (PS112). Veličina kućišta ISO3 dostupna je ovisno o varijanti - molimo upit.
Ventilni otok umjesto pojedinačnog cjevovoda
Pomoću međukomada, krajnjih ploča i kompleta priključnih ploča serija SBI1 i SBI2 od pojedinačnih ventila nastaju kompaktni ventilni otoci sa zajedničkim dovodom komprimiranog zraka i skupnim odzračivanjem. Pojedinačne osnovne ploče poput SBI1-SBL ili SBI2-SL pokrivaju potrebe za decentraliziranom pojedinačnom montažom.
Potpuno sastavljeno i testirano
STASTO na zahtjev isporučuje gotove kombinacije: ventile, zavojnice, konektore uređaja, priključne ploče za baterije, prigušivače buke i spojnice - potpuno sastavljeno i testirano kao jedna pozicija. To smanjuje vrijeme montaže i izvore grešaka prilikom puštanja u rad.
Vodič
Razumijevanje ISO 5599-1 - veličine, priključne ploče, zamjenjivost
Što norma propisuje, kako odabrati veličinu prema protoku i kako od pojedinačnih ventila nastaje ventilski otok.
Norma i veličine
- Što norma propisuje
- ISO 5599-1 propisuje položaj i veličinu priključaka 1 (tlak), 2 i 4 (radni priključci), 3 i 5 (odzračivanje) te točke pričvršćenja na osnovnoj ploči. Time ventil i ploča postaju zasebno nabavljive komponente.
- Veličina ISO1
- Nazivni promjer 8 mm, 1.080 Nl/min kod PS110/PS111, 800 Nl/min kod 5/3 serije PS112. Radni priključci 1/4".
- Veličina ISO2
- Nazivni promjer 13 mm, 2.200 Nl/min kod PS110/PS111, 1.800 Nl/min kod PS112. Radni priključci 3/8".
- Veličina ISO3
- Osnovne ploče poput BF-3060 s priključcima 1/2" pokazuju da je pokrivena i ISO3 - izvedbe ovisno o varijanti na upit.
- Kriterij odabira
- Odlučujući nije veličina kućišta, već potreban protok na cilindru.
Od pojedinačnog ventila do ventilskog otoka
- Međukomadi
- SBI1-CE i SBI2-CE nižu se jedan uz drugi i čine osnovno tijelo ventilskog otoka; BMI1 je međukomad za ISO1.
- Komplet priključne ploče
- SBI1-CK i SBI2-CK zatvaraju red i osiguravaju središnje napajanje.
- Pojedinačne osnovne ploče
- SBI1-SBL i SBI2-SL pravi su izbor za decentraliziranu pojedinačnu montažu izravno na trošilu.
- Prednosti ventilskog otoka
- Središnji dovod komprimiranog zraka umjesto brojnih pojedinačnih vodova, zajedničko odzračivanje s prigušivačem buke, kraće vrijeme montaže i preglednije ožičenje.
Električno priključivanje
- Standardna zavojnica C001
- Sve tri serije rade sa zavojnicom C001 pri širini utikača 22 mm.
- C001-03
- Magnetska zavojnica za 24 V DC odnosno 48 V 50-60 Hz.
- C001-22
- Magnetska zavojnica za 230 V 50-60 Hz.
- Utičnica uređaja C002-31-6
- Standardna izvedba za 0-250 V AC/DC.
- C002-31-LV-1 / -LV-2
- S ugrađenom žutom LED diodom i VDR-om - preporučuje se za prikaz statusa i zaštitu upravljačkih izlaza.
Usporedba serija
PS110, PS111 i PS112 u izravnoj usporedbi
Monostabilni, bistabilni ili s srednjim položajem: tri ISO serije razlikuju se po funkciji, upravljanju i tlačnom području.
| PS110 | PS111 | PS112 | |
|---|---|---|---|
| Funkcija | 5/2-razvodnik | 5/2-razvodnik | 5/3-razvodnik |
| Upravljanje | električno/opružno odn. električno s internim upravljačkim zrakom (izvedba -PS) | električno/električno | električno/električno |
| Tlačno područje | 2,5 ... 10 bar | 1,5 ... 10 bar | 3 ... 10 bar |
| Posebnost | monostabilni, opružni povrat - definirani mirni položaj u slučaju prekida signala | bistabilni (impulsni ventil), položaj se održava u slučaju prekida napajanja | Blokiran srednji položaj (-C) ili odzračen (-0) |
| Protok ISO1 (NW 8 mm) | 1.080 Nl/min | 1.080 Nl/min | 800 Nl/min |
| Protok ISO2 (NW 13 mm) | 2.200 Nl/min | 2.200 Nl/min | 1.800 Nl/min |
| Tipična primjena | Siguran osnovni položaj kod dvoradnih cilindara | Energetski učinkovito održavanje sklopnog položaja kod kratkih impulsa | Zadržavanje pozicije (blokirano) ili ručno pomicanje bez otpora (odzračeno) |
| Norma / zavojnica | ISO 5599/1, zavojnica C001, širina konektora 22 mm | ISO 5599/1, zavojnica C001, širina konektora 22 mm | ISO 5599/1, zavojnica C001, širina konektora 22 mm |
Asortiman
ISO razvodnici i priključne ploče u STASTO trgovini
Serije PS110, PS111 i PS112 prema ISO 5599/1 te odgovarajući pribor za izgradnju ventilskih otoka i električno povezivanje.
Područja primjene
Gdje se koriste ventili prema ISO 5599-1
Od upravljanja cilindrima u strojogradnji do procesnog upravljanja armaturama s NAMUR sučeljem.
Strojogradnja i izgradnja postrojenja
Upravljanje dvoradnim cilindrima u prihvatnim, steznim i posmičnim osima. Veličine ISO1 i ISO2 pokrivaju uobičajene potrebe, od malih osi hvataljki do velikih cilindara.
Centralni ventilski otoci u ormaru
Više ventila na baterijskoj priključnoj ploči, zajedničkog napajanja i odzračivanja - dostupno kao unaprijed sklopljena, montirana i testirana STASTO kombinacija s zavojnicama (24 V DC), utičnicama uređaja i prigušivačima buke.
Procesno upravljanje armaturama
Za izravno povezivanje s zakretnim pogonima, uz ISO 5599-1, posebno je relevantno NAMUR sučelje s priključnim dimenzijama prema VDI/VDE 3845. Odgovarajuće 3/2 i 5/2 NAMUR ventile pronaći ćete u povezanoj kategoriji.
Održavanje i nabava rezervnih dijelova
Ako postojeći ISO ventil otkaže, normirani priključni raspored omogućuje zamjenu na postojećoj osnovnoj ploči. Bitan je ispravan odabir veličine, funkcije (5/2 monostabilno, 5/2 bistabilno, 5/3) i napona zavojnice.
Strojevi za pakiranje i punjenje
Taktni pokreti cilindara na linijama za pakiranje profitiraju od kompaktnih ventilskih otoka: kratki putevi crijeva, pregledno ožičenje i definiran osnovni položaj putem opružno vraćanih 5/2 ventila serije PS110.
Postrojenja s posebnim zahtjevima
Izvedbe za posebne zahtjeve - primjerice zaštitu od eksplozije ili posebne materijale - provjeravamo za svaki projekt zasebno. Kontaktirajte nas sa svojim specifikacijama.
Tehnika i isporuka

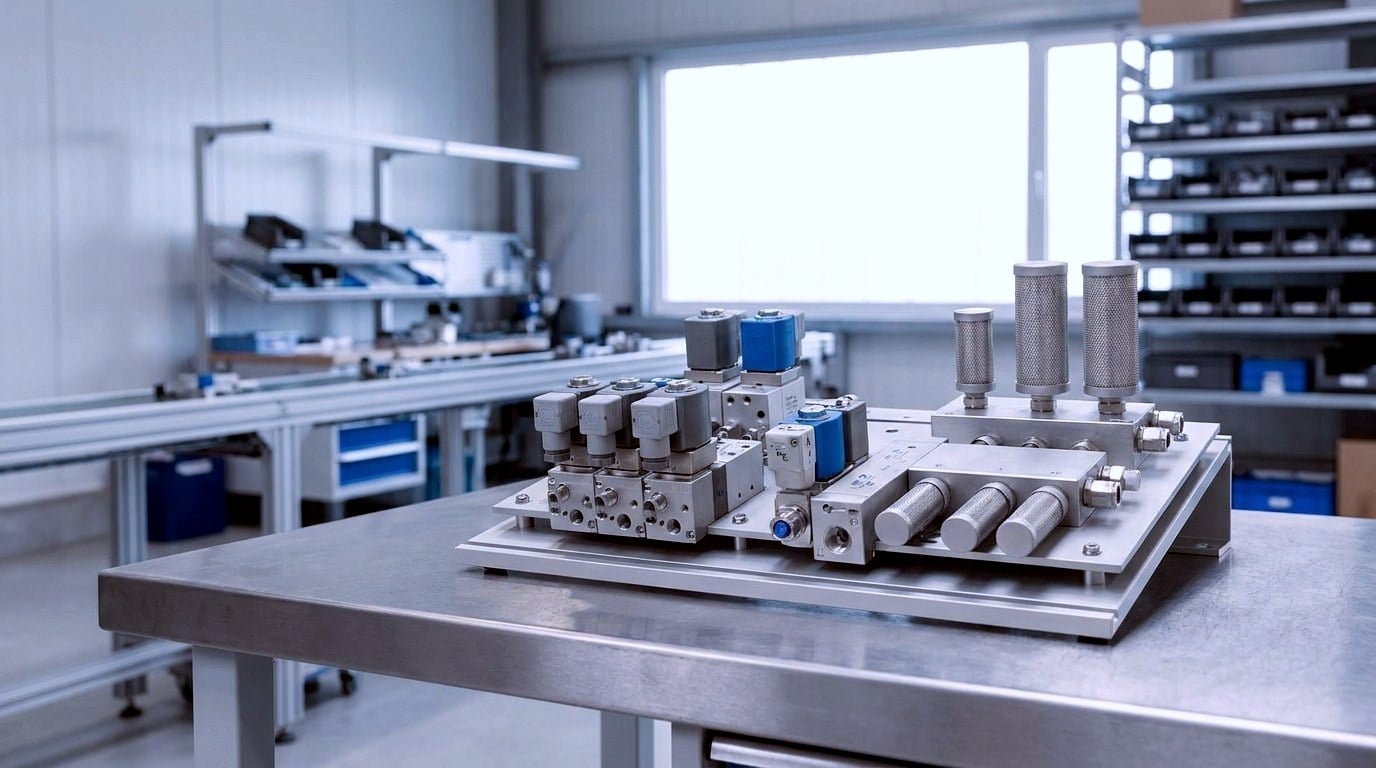

Pribor, dostupnost i dimenzioniranje
Ventili, svici, ploče i prigušivači zvuka iz jedne ruke - na zahtjev kao potpuno montirana i ispitana sklopna jedinica.
Dostupnost
Mnoge izvedbe dostupne su u kratkom roku - konkretnu dostupnost i rok isporuke pogledajte u odgovarajućoj varijanti artikla ili zatražite informaciju upitom.
Temperatura i mediji
Dopuštene temperature medija i okoline pronađite u tehničkom listu odgovarajuće serije.
Pribor iz asortimana
Magnetske zavojnice C001-03 i C001-22, utikačke priključnice C002-31-6 te C002-31-LV-1/-LV-2 s LED i VDR, priključne ploče SBI1/SBI2 i BMI1, prigušivači buke SLS-PS, SLN-RB i SLN-P-PP, spojni elementi PI12C i PI16-360 te čepovi TH64C.
Posebne izvedbe
Izvedbe za posebne zahtjeve poput zaštite od eksplozije, posebnih materijala ili specifičnih potvrda o podrijetlu provjeravamo prema projektu - kontaktirajte nas.
Česta pitanja
Često postavljana pitanja o razvodnicima prema ISO 5599-1
Odgovori o normi, veličinama, zamjenjivosti i izradi ventilskog otoka.
Što znači ISO 5599-1 kod razvodnika?
ISO 5599-1 normira priključni raspored predupravljanih pneumatskih razvodnika. Ventili različitih proizvođača iste veličine time odgovaraju istoj osnovnoj ili priključnoj ploči. Norma određuje položaj i veličinu priključaka 1 (tlak), 2 i 4 (radni), 3 i 5 (odzračivanje) te točke pričvršćenja.
Jesu li ISO ventili međusobno zamjenjivi neovisno o proizvođaču?
Da, kod iste veličine priključni je raspored normiran, tako da se ventili na postojećim osnovnim i priključnim pločama mogu zamijeniti - bez preinake cjevovoda. Konkretnu zamjenjivost u vašem sustavu rado provjeravamo na temelju vaše postojeće ploče.
Koja mi je veličina potrebna - ISO1 ili ISO2?
Odlučujući je potreban protok, a ne veličina kućišta. ISO1 s nazivnom širinom 8 mm daje 1.080 Nl/min, ISO2 s nazivnom širinom 13 mm 2.200 Nl/min (za PS110/PS111); kod serije 5/3 PS112 vrijednosti su konstrukcijski niže i iznose 800 odnosno 1.800 Nl/min.
Što je ventilski otok i koje prednosti nudi?
Ventilski otok objedinjuje više ventila na zajedničkim priključnim pločama i centralno ih opskrbljuje komprimiranim zrakom. Prednosti u odnosu na pojedinačno cijevljenje su centralni dovod zraka umjesto mnoštva pojedinačnih vodova, zajedničko odzračivanje s prigušivačem, kraće vrijeme montaže i preglednije ožičenje. Gradi se od srednjih elemenata poput SBI1-CE ili SBI2-CE te seta priključnih ploča SBI1-CK odnosno SBI2-CK.
Koja je razlika između 5/2 monostabilnog, 5/2 bistabilnog i 5/3 ventila?
Monostabilni 5/2 ventil (PS110) kod prekida signala opružno se vraća u definirani mirni položaj, dok bistabilni 5/2 impulsni ventil (PS111) zadržava svoj položaj bez trajnog signala. Ventil 5/3 PS112 dodatno nudi srednji položaj - zatvoren za zadržavanje pozicije ili odzračen za ručno pomicanje bez sile.
U čemu se razlikuju ISO 5599-1 i NAMUR?
ISO 5599-1 normira raspored priključaka za ugradnju na osnovne i priključne ploče, dok je NAMUR sučelje s ugradbenim mjerama prema VDI/VDE 3845 namijenjeno izravnoj ugradnji na okretne pogone armatura. Za upravljanje armaturama u blizini procesa u odgovarajućoj kategoriji pronaći ćete 3/2- i 5/2-NAMUR ventile.
Koje zavojnice i uređajske utičnice odgovaraju serijama PS110, PS111 i PS112?
Sve tri serije rade sa standardnom zavojnicom C001 pri širini konektora 22 mm, primjerice C001-03 za 24 V DC/48 V 50-60 Hz i C001-22 za 230 V 50-60 Hz. Kao uređajska utičnica dostupna je standardna izvedba C002-31-6 (0-250 V AC/DC) ili varijanta C002-31-LV-1/-LV-2 sa žutom LED diodom i VDR-om.
Postoji li i veličina ISO3?
Veličina ISO3 je ovisno o varijanti također dostupna - molimo upitajte za željenu izvedbu. U ponudi su i odgovarajuće pojedinačne osnovne ploče poput BF-3060 s priključcima 1/2".
Uz to odgovara
Srodne kategorije i serije
Ostale izvedbe razvodnika i širine konektora, kao i informativne stranice o asortimanu za odabir ventila.
Sljedeći korak
Odabir ISO razvodnika ili upit za konfiguraciju
Znate ugradbenu veličinu, funkciju i napon zavojnice? Onda odmah na asortiman. Ako ne: zajedno s vama određujemo odgovarajuću kombinaciju ventila, ploče, zavojnice i prigušivača.
