Armatura · Klizni ventili

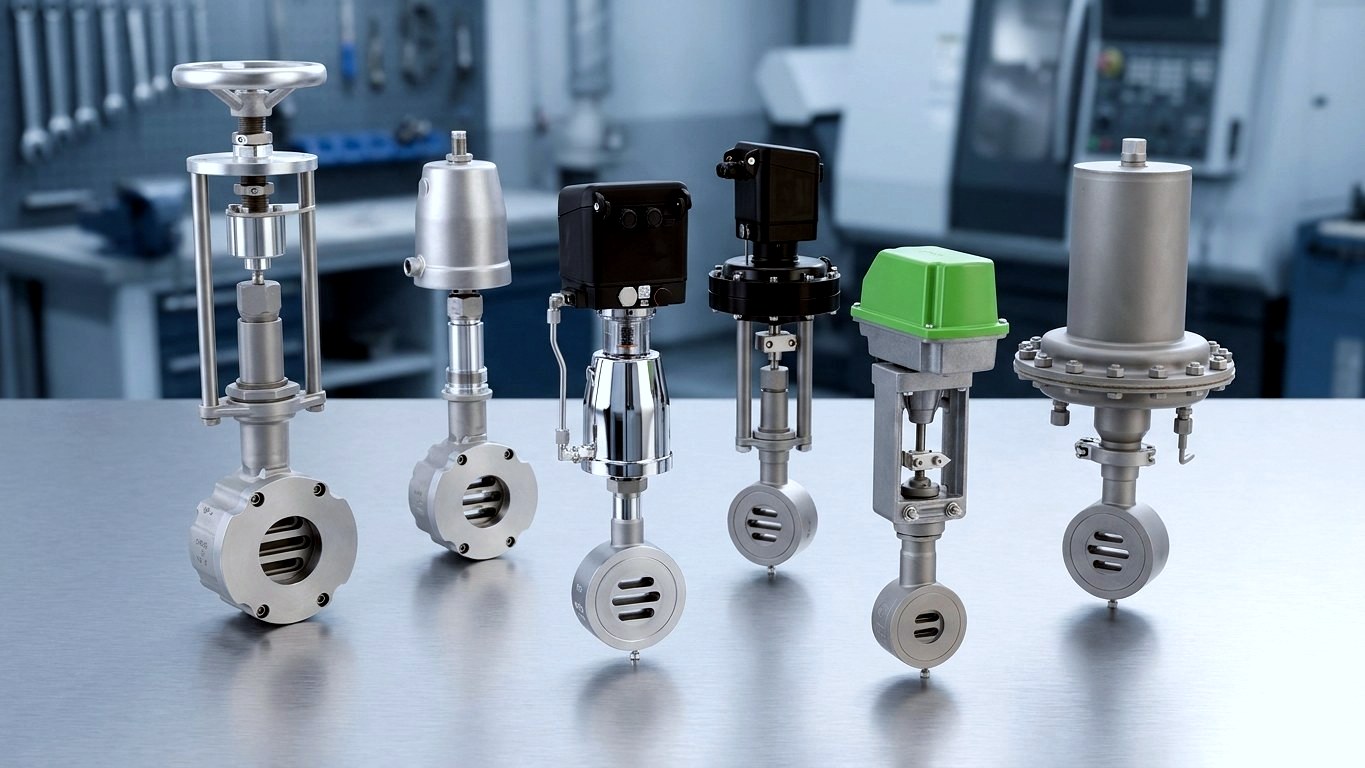

Klizni ventili s ručnim upravljanjem – ručno upravljani regulacijski i zaporni ventili
Kada armatura treba regulirati ili zatvarati bez upravljačkog zraka i bez pomoćne energije, ručno upravljani klizni ventil konstrukcijski je najjednostavnije rješenje. Serija SG01/SG02 iz konstrukcijske skupine GS1 radi s dvije brtvene ploče koje kližu jedna preko druge umjesto s konusom i sjedištem: kratki hod, niske sile upravljanja na ručnom kotaču, visoke Kvs vrijednosti i vrlo mala masa u međuprirubničkoj izvedbi.

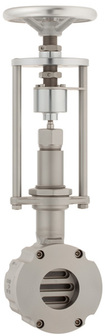

Pregled serije SG01/SG02
Zašto klizni ventil
Četiri razloga za ručno upravljani klizni ventil
Serija SG01/SG02 iz konstrukcijske linije GS1 kombinira princip klizne ventilske pločice s ručnim kotačem – regulacija i zatvaranje bez pomoćne energije, u kratkoj međuprirubničkoj izvedbi.
Princip kliznog ventila umjesto konusa i sjedišta
Dvije ventilske pločice – jedna fiksna i jedna pokretna – otvaraju presjek okomito na smjer protoka. Fiksna pločica standardno je izrađena od nehrđajućeg čelika 1.4571, s premazom, a pokretna, ovisno o izvedbi, od ugljičnog materijala (karbon), SFC-a ili u posebnim izvedbama od STN2. Kratki hod znatno smanjuje potrebnu upravljačku silu.
Regulacija i zatvaranje u jednom ventilu
SG01/SG02 opisan je kao univerzalno primjenjiv zaporni i regulacijski ventil. Karakteristika je dostupna po izboru kao linearna ili jednakoprocentna, a pojedine izvedbe dodatno su dokumentirane s uređajem za zatvaranje – jedna konstrukcijska linija za podešavanje radne točke i za funkciju otvoreno/zatvoreno.
Visoke Kvs vrijednosti pri kratkoj ugradbenoj duljini
Navedene primjerne vrijednosti pri 100 % hoda: DN20 = 6,4, DN25 = 11, DN40 = 26, DN100 = 154, DN125 = 237. Izvedbe s ograničenim hodom (npr. 63 %) daju odgovarajuće stupnjevane Kvs vrijednosti – odgovarajuća vrijednost proizlazi iz oznake tipa.
Materijali za neutralne do visoko agresivne medije
Materijali kućišta su C-čelik odnosno pocinčani čelik i nehrđajući čelik 1.4408. Serija je predviđena za neutralne do visoko agresivne medije u kemijskoj industriji, procesnoj tehnici i izgradnji postrojenja. Opcionalno je dostupan metalni mijeh, ako je potrebno dodatno osigurati brtvljenje osovine prema van.
Vodič
Pregled odabira i razgraničenja
Ručni ventil ili ručni zaporni ventil, klizni ili pločasti ventil – najvažniji kriteriji odabira i tehnički podaci serije SG01/SG02.
Tehnički podaci SG01/SG02 (konstrukcijska serija GS1)
- Aktiviranje
- Ručni kotač od aluminija, međuprirubnička izvedba s kratkom ugradbenom dužinom.
- Nazivna širina i nazivni tlak
- DN15–DN150 kao standardna ponuda, PN16/40 i, ovisno o izvedbi, PN10/40; posebne izvedbe npr. ANSI600.
- Materijali
- Kućište od pocinčanog čelika/ugljičnog čelika ili nehrđajućeg čelika 1.4408; nepomična brtvena pločica od nehrđajućeg čelika 1.4571 s premazom, pomična pločica od ugljičnog materijala, SFC ili STN2.
- Temperatura medija
- Za standardnu izvedbu dokumentiran je raspon od −60 do +350 °C; pocinčane izvedbe imaju uži raspon (npr. −10 do +300 °C) – ovisno o izvedbi treba provjeriti.
- Raspon tlaka
- Dokumentirano ovisno o nazivnoj širini i izvedbi, npr. 0–40 bar kod manjih nazivnih širina i 0–16 bar kod DN125 – ovisi o varijanti.
- Opcije
- Metalni mijeh, blokirna naprava, linearna ili jednakoprocentna karakteristika te dodatne varijante prema tehničkom listu.
Razgraničenje od drugih konstrukcijskih izvedbi
- Zaporni klizni ventil s ručnim kotačem
- Kod klasičnog pločastog zapornog ventila, primjerice serije GA022 s prirubničkom izvedbom, uzlaznim vretenom i grafitnom brtvom, pločica se izvlači iz presjeka po cijeloj nazivnoj širini: dugi hod, velika ugradbena visina, mnogo okretaja vretena. Ostaje izbor kod potrebe za punim slobodnim prolazom ili mogućnošću čišćenja klipom (pig).
- Kuglasti ventil
- Tipičan zaporni ventil s punim protočnim otvorom i 90°-okretanjem. Ograničeno prikladan za definirano djelomično otvaranje, jer krivulja protoka pri prigušivanju nepovoljno prati tok, a brtva je opterećena.
- Ručni razvodni ventili u pneumatici
- Serije poput 214 i MV26 s ručnim zapornim upravljanjem s fiksiranjem su 3/2-putni upravljački ventili za pneumatske sklopove – nisu procesna armatura za cjevovode.
- Rotacijski razvodni ventili
- Zasebna linija proizvoda s rotirajućim upravljačkim elementom umjesto linearno kliznih brtvenih pločica – druga konstrukcija, drugo područje primjene.
Kontrolni popis za odabir za vaš upit
- Radni podaci
- Medij, radni tlak i radna temperatura.
- Ugradnja
- Nazivna širina i norma prirubnice priključnog mjesta.
- Funkcija
- Regulacija, zatvaranje ili oboje.
- Regulacijsko ponašanje
- Željena karakteristika – linearna ili jednakoprocentna – i ciljna vrijednost Kvs.
- Materijal
- Kućište od pocinčanog čelika/ugljičnog čelika ili nehrđajućeg čelika 1.4408.
- Opcije
- Metalni mijeh, sigurnosni zaporni uređaj, atest EN 10204-3.1.
Usporedba
Usporedba kliznog ventila, zapornog zasuna i kuglastog ventila
Tri ručno upravljane izvedbe za cjevovode – razlike u hodu, regulacijskom ponašanju i ugradbenoj dužini.
| Klizni ventil SG01/SG02 | Zaporni zasun s ručnim kotačem | Kuglasta slavina | |
|---|---|---|---|
| Princip rada | Dvije brtvene pločice klize poprijeko na smjer strujanja jedna preko druge | Ploča se povlači iz protočnog presjeka preko cijele nazivne širine | Kugla s provrtom rotira za 90° |
| Hod / pokretanje | Vrlo kratak hod, male sile aktiviranja na ručnom kotaču | Dug hod, mnogo okretaja vretena, izlazno vreteno | Zakretni pomak 90° |
| Regulacijska sposobnost | Karakteristika po izboru linearna ili jednakoprocentna, definirane Kvs vrijednosti | Prvenstveno funkcija zatvaranja | Ograničeno prikladan za rad s prigušivanjem |
| Ugradbena duljina i težina | Međuprirubnička izvedba, kratka ugradbena duljina, mala težina | Prirubnička izvedba, velika ugradbena visina | Kompaktan, ovisno o izvedbi |
| Tipična prednost | Ponovljive radne točke i zatvaranje u jednoj armaturi | Puni slobodni prolaz, mogućnost čišćenja klipom (pig), posebna radna područja | Brzo otvaranje/zatvaranje s punim presjekom |
Program
Klizni razvodni ventili u ponudi STASTO

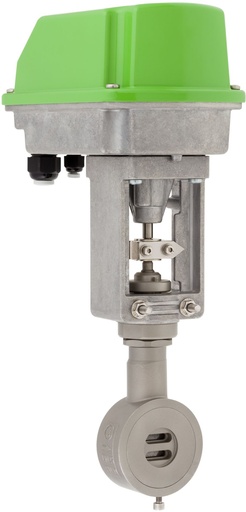

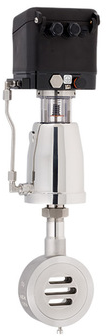

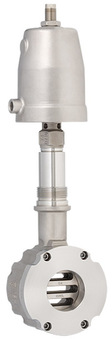

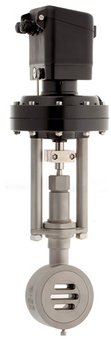

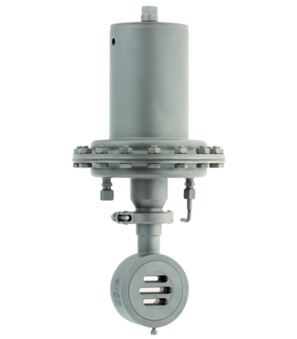

Od ručno upravljane serije SG01/SG02 do pneumatski, električno i medijem upravljanih srodnih izvedbi iz serije GS1.
Područja primjene
Gdje ručno upravljani klizni ventili dolaze do izražaja
Svugdje gdje se regulacija ili zaustavljanje obavlja bez pomoćne energije – i gdje su ugradbena dužina, težina i sila aktiviranja od presudne važnosti.
Predpodešavanje radnih točaka
Tamo gdje se protok jednom podesi i rijetko mijenja, klizni ventil s ručnim kotačem predstavlja ekonomičnije rješenje od automatizirane regulacijske armature. Odabir karakteristike određuje preciznost u radnom području.
Bypass, polazni i ispirni vodovi
Kratka ugradbena dužina u međuprirubničkoj izvedbi i mala težina čine ovu seriju atraktivnom za sporedne ogranke gdje nema mjesta za veće ugradbene dužine.
Kemija i procesna tehnika
Za neutralne do visokoagresivne medije: kućište od nehrđajućeg čelika 1.4408, nepomična brtvena pločica 1.4571 s premazom. Za povećane zahtjeve u pogledu vanjskog brtvljenja dostupno s metalnim mijehom.
Ručni pogon kao rezervno rješenje
U dijelovima postrojenja bez osiguranog dovoda upravljačkog zraka, ručni ventil preuzima istu funkciju kao i pneumatska sestrinska serija, bez ovisnosti o opskrbi.
Izgradnja postrojenja i retrofit
Kada se postojeća pneumatska instalacija kliznih ventila proširuje ručno upravljanim mjestima, sustav brtvljenja serije GS1 u načelu ostaje isti – to pojednostavljuje skladištenje rezervnih dijelova i obuku.
Sporedni ogranci u procesnim postrojenjima
Za dozirne, ispirne i sporedne vodove gdje je potrebno ponovljivo ručno podešavanje radne točke – s definiranom karakteristikom i dokumentiranom Kvs vrijednosti.
Narudžba i dokumentacija
Tipske oznake, atesti i rezervni dijelovi
Za pouzdano određivanje ispravne izvedbe potrebno je tek nekoliko podataka – ostalo preuzimamo mi.
Tipska oznaka je obavezan podatak
Potpuna tipska oznaka prema tehničkom listu kodira nazivnu širinu, materijal kućišta, par brtvenih pločica, Kvs stupanj i karakteristiku. Ako je nemate, dovoljni su podaci o mediju, radnom tlaku, radnoj temperaturi, nazivnoj širini i željenoj funkciji – regulacija ili zatvaranje.
Kontrolni atest EN 10204-3.1
Za pojedine varijante dokumentiran je i uz narudžbu dostupan kontrolni atest prema EN 10204-3.1 (materijal, tlak, funkcija, nepropusnost). Molimo pri upitu navedite je li potreban atest.
Dostupnost ovisi o varijanti
Serija se vodi u velikom broju čvrsto definiranih varijanti. Koja je izvedba kratkoročno dostupna ovisi o nazivnoj širini, materijalu i paru brtvenih pločica – konkretne rokove navodimo na upit.
Rezervni dijelovi i naknadna ugradnja
Za armature s ručnim kotačem iz STASTO asortimana potrošni i rezervni dijelovi poput vretena i matica vretena dijelom se vode kao zasebne stavke – molimo upit s navedenom serijom i nazivnom širinom.
Tijek narudžbe
U tri koraka do prave izvedbe
Bilo s oznakom tipa ili bez nje – mi utvrđujemo odgovarajuću varijantu i navodimo dostupnost te dokumentaciju.
Prikupite radne podatke
Medij, radni tlak, radna temperatura, nazivna širina i željena funkcija – regulacija, zatvaranje ili oboje. Ako je poznata tipska oznaka, ona je dovoljna.
Odabir izvedbe
Utvrđujemo karakteristiku, Kvs stupanj, materijal kućišta i par brtvenih pločica te razjašnjavamo opcije kao što su metalni mijeh ili uređaj za zatvaranje.
Ponuda s dokumentacijom
Dobivate ponudu s dostupnošću ovisnom o varijanti; potvrda o kontroli prema EN 10204-3.1 može se naručiti dodatno za pojedine varijante.
Česta pitanja
Česta pitanja o kliznim ručnim ventilima
Odgovori o konstrukciji, nazivnim širinama, temperaturama i razlikama u odnosu na druge armature.
Što je klizni ručni ventil?
Klizni ručni ventil je armatura s ručnim kotačem kod koje dvije brtvene ploče kližu jedna preko druge poprijeko na smjer strujanja te time otvaraju ili zatvaraju protočni presjek. Kod tvrtke STASTO to je serija SG01/SG02 iz linije proizvoda GS1 u međuprirubničkoj izvedbi.
Koje su nazivne širine i nazivni tlakovi dostupni?
Serija je dokumentirana za DN15 do DN150 i PN16/40. Pojedine izvedbe dostupne su s PN10/40, većim nazivnim širinama ili posebnim tlačnim razredima poput ANSI600 – koja je kombinacija dostupna, provjeravamo ovisno o varijanti.
Za koje su temperature serije prikladne?
Za seriju je dokumentiran raspon od −60 do +350 °C, pocinčane izvedbe imaju niži raspon (npr. −10 do +300 °C). Obvezujuća vrijednost proizlazi iz konkretne varijante odnosno tehničkog lista.
Mogu li kliznim ručnim ventilom regulirati ili samo zatvarati?
Oboje. Serija SG01/SG02 opisana je kao univerzalno primjenjiv zaporni i regulacijski ventil, karakteristika je dostupna po izboru kao linearna ili jednakoprocentna.
Od čega su izrađene brtvene ploče?
Fiksna brtvena ploča obično je izrađena od nehrđajućeg čelika 1.4571, s premazom. Pokretna ploča ovisno o izvedbi izrađena je od ugljičnog materijala (karbon), SFC-a ili, u posebnim izvedbama, od STN2.
U čemu se klizni ventil razlikuje od zapornog ventila s ručnim kotačem?
Kliznom ventilu potreban je samo vrlo kratak hod poprijeko na strujanje, dok zaporni zasun izvlači ploču iz presjeka preko cijele nazivne širine. Time klizni ventil ima manje sile aktiviranja, kratku ugradbenu duljinu i nisku težinu; zaporni zasun ostaje izbor kod potrebe za punim slobodnim protokom ili mogućnošću čišćenja klipom (pig).
Jesu li ručni klizni ventili iz pneumatike isto što i ovi?
Ne. Serije poput 214 i MV26 s uskočnim ručnim upravljanjem klizača su 3/2-putni upravljački ventili za pneumatičke krugove, a ne procesna armatura za cjevovode.
Koje podatke STASTO treba za ponudu?
U idealnom slučaju potpunu tipsku oznaku iz tehničkog lista. Bez tipske oznake dovoljni su medij, radni tlak, radna temperatura, nazivna širina i željena funkcija – razvrstavanje preuzimamo mi.
Uz ovaj proizvod
Srodna armatura i ventili
Funkcionalno srodne izvedbe za zatvaranje, ručno upravljanje i pneumatske upravljačke krugove.
Sljedeći korak
Pronađite odgovarajuću varijantu serije SG01/SG02
Recite nam medij, tlak, temperaturu, nazivnu širinu i funkciju – mi odredimo karakteristiku, Kvs razred i materijale te navedemo dostupnost i dokumentaciju.
