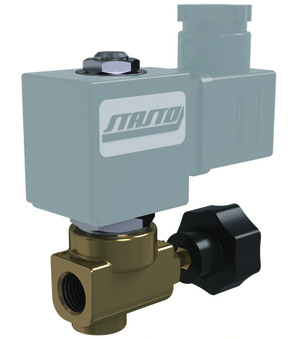

2/2-putni elektromagnetski ventil 21A16KV25
2/2-putni elektromagnetski ventil Serija 21A16; izravno upravljan; NC; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Regulacija protoka; Standardna zavojnica BDV; širina utikača 32mm; G 1/4"; DN 2,5mm; Tlak AC 0-14bar; Tlak DC 0-9bar; Brtva FKM; Medij -10/+140°C; Ugradbena duljina 32,5mm
Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 0.18 kg
Kratki broj stavke:21A16KV25
Zemlja porijekla: Italija
Težina: 0.18 kg
Kratki broj stavke:21A16KV25
2/2-putni elektromagnetski ventil Serija 21A16; izravno upravljan; NC; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Regulacija protoka; Standardna zavojnica BDV; širina utikača 32mm; G 1/4"; DN 2,5mm; Tlak AC 0-14bar; Tlak DC 0-9bar; Brtva FKM; Medij -10/+140°C; Ugradbena duljina 32,5mm
| dimenzija | |
|---|---|
| Unutarnji navoj | G 1/4" |
| DN | 2,5 mm |
| Ugradbena duljina | 32,5 mm |
| Dizajni | |
| Širina utikača | 32 mm |
| Pritisak | |
| Tlak AC | 0...14 bar |
| Tlak DC | 0...9 bar |
| Materijali | |
| Brtva | FKM |
| Karakteristike | |
| Zavojnica | BDV |
| Temperatura medija | -10...+140 °C |
Tehnički listovi, upute, 3D datoteke i certifikati...
