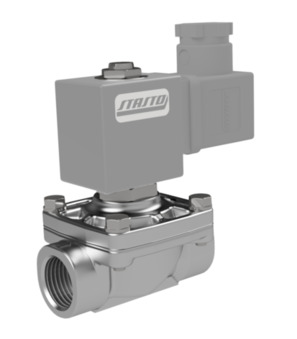

2/2-putni elektromagnetski ventil 21IH4K1V160-BDV08230AY-C003-31-CV20-6

Price:

313,30 €
2/2-putni elektromagnetski ventil Serija 21IH Store
  1. Proizvodi
  2. spojnice
  3. Magnetni ventili za tekućine i plinove
  4. 2/2-putni elektromagnetski ventili – prisilno upravljani
  5. 2/2-putni elektromagnetski ventil Serija 21IH
  6. 21IH4K1V160-BDV08230AY-C003-31-CV20-6
2/2-putni elektromagnetski ventil 21IH4K1V160-BDV08230AY-C003-31-CV20-6
2/2-putni elektromagnetski ventil SL035-34-BDA08110DS-C003-32-LV-1
2/2-putni elektromagnetski ventil SL035-34-BDA08110DS-C003-32-LV-1
386,10 €
386,10 €
2/2-putni elektromagnetski ventil SL035-34-BDA08223DS-C003-32-6
2/2-putni elektromagnetski ventil SL035-34-BDA08223DS-C003-32-6
380,70 €
380,70 €

2/2-putni elektromagnetski ventil 21IH4K1V160-BDV08230AY-C003-31-CV20-6

21IH4K1V160
2/2-putni elektromagnetski ventil Serija 21IH; prisilno upravljan; NC; Tijelo Nehrđajući čelik 1.4401; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva FKM; širina utikača 32mm; G 1/2"; DN 16mm; Tlak AC 0-14bar; Tlak DC 0-6bar; Medij -10/+120°C; Ugradbena duljina 68mm; Standardna zavojnica BDA
BDV08230AY
Magnetna zavojnica Tip BDV; za vlažno okruženje; Odobrenje CSA/UL/VDE; širina utikača 32mm; Napon 230V/50Hz, 240V/60Hz
C003-31-CV20-6
Utičnica za uređaj; širina utikača 32mm; s ubrizganim PVC-kablom (2 m); Napon 0...250VAC/DC

Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 0.69 kg
Kratki broj stavke:21IH4K1V160BDV08230AYC00331CV206
https://www.stasto.si/web/image/product.template/210321/image_1920?unique=eb38ccc

21IH4K1V160
2/2-smjerni elektromagnetski ventil Series 21IH; prisilno kontroliran; NC; Tijelo stainless steel 1.4401; Vodeća cijev stainless steel jednodijelni; pečat FKM; Širina čepa 32mm; G 1/2"; DN 16mm; Pritisak AC 0-14bar; Pritisak DC 0-6bar; srednji -10/+120°C; Duljina 68mm; Standardna zavojnica BDA
BDV08230AY
Magnetna zavojnica Tip BDV; za vlažno okruženje; Odobrenje CSA/UL/VDE; Širina utikača 32mm; Napon 230V/50Hz, 240V/60Hz
C003-31-CV20-6
connector; širina konektora 32mm; s ubrizganim PVC kabelom (2 m); Napetost 0...250VAC/DC

313,30 € 313.3 EUR 313,30 €

cena na zahtevo

  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Izvedba
  • Napon
  • Vrsta napona
  • Tlak AC
  • Tlak DC
  • Zavojnica
  • Temperatura medija
  • Odobrenje

This combination does not exist.

Dostupnost:
Kontaktirajte nas
dimenzija
Unutarnji navoj G 1/2"
DN 16 mm
Ugradbena duljina 68 mm
Dizajni
Širina utikača 32 mm
Izvršenje
Izvedba s ubrizganim PVC kabelom (2 m)
Električne ključne figure
Napon 230V/50Hz-240V/60Hz
Vrsta napona AC
Pritisak
Tlak AC 0...14 bar
Tlak DC 0...6 bar
Karakteristike
Zavojnica BDA
Temperatura medija -10...+120 °C
Odobrenje UL/CSA/VDE
