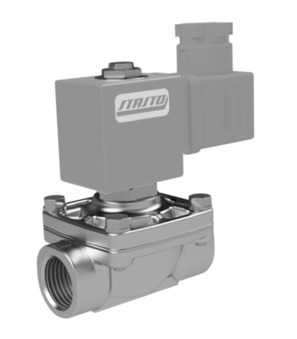

2/2-putni elektromagnetski ventil 21IH8K1V400-GDV
2/2-putni elektromagnetski ventil Serija 21IH; prisilno upravljan; NC; Tijelo Nehrđajući čelik 1.4401; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva FKM; Širina utikača 32mm; G 11/2"; DN 40mm; Tlak AC 0-14bar; Tlak DC 0-2bar; Medij -10/+140°C; Ugradbena duljina 128mm; Standardna zavojnica GDV
Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 1.98 kg
Kratki broj stavke: 21IH8K1V400GDV
Zemlja porijekla: Italija
Težina: 1.98 kg
Kratki broj stavke: 21IH8K1V400GDV
2/2-putni elektromagnetski ventil Serija 21IH; prisilno upravljan; NC; Tijelo Nehrđajući čelik 1.4401; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva FKM; Širina utikača 32mm; G 11/2"; DN 40mm; Tlak AC 0-14bar; Tlak DC 0-2bar; Medij -10/+140°C; Ugradbena duljina 128mm; Standardna zavojnica GDV
| dimenzija | |
|---|---|
| Unutarnji navoj | G 1 1/2" |
| DN | 40 mm |
| Ugradbena duljina | 128 mm |
| Dizajni | |
| Širina utikača | 32 mm |
| Pritisak | |
| Tlak AC | 0...14 bar |
| Tlak DC | 0...2 bar |
| Karakteristike | |
| Zavojnica | GDV |
| Temperatura medija | -10...+140 °C |
Tehnički listovi, upute, 3D datoteke i certifikati...
Na vašem jeziku
ZIPData Sheets
1Podatkovni list_2/2-putni elektromagnetski ventil Serija 21IH_HR.pdf
preuzimanje
CAD / 3D
1CADSTEP_21IH8K1V400GDV.stp
preuzimanje
Datové listy
1Datový list_2/2 cestný elektromagnetický ventil série 21IH_CS.pdf
preuzimanje
Montážní a provozní návody
1Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - nuceně řízené_CS.pdf
preuzimanje
Prohlášení o shodě
1Prohlášení o shodě_2/2-cestné elektromagnetické ventily - nuceně řízené_CS.pdf
preuzimanje
Data Sheets
1Datablad_2/2-vejs magnetventil Serie 21IH_DA_DK.pdf
preuzimanje
Datenblätter
1Datenblatt_2/2-Wege-Magnetventil Serie 21IH_DE.pdf
preuzimanje
Montage- und Betriebsanleitungen
1Montage- und Betriebsanleitung_2/2-Wege Magnetventile - zwangsgesteuert_DE.pdf
preuzimanje
Konformitätserklärungen
1Konformitätserklärung_2/2-Wege Magnetventile - zwangsgesteuert_DE.pdf
preuzimanje
Data Sheets
1Δελτίο δεδομένων_Ηλεκτρομαγνητική βαλβίδα 2/2 οδών Σειρά 21IH_EL_GR.pdf
preuzimanje
Data Sheets
1Data sheet_2/2-way solenoid valve Series 21IH_EN.pdf
preuzimanje
Assembly and Operating Instructions
1Assembly and operating instructions_2/2-way solenoid valves - combined operated_EN.pdf
preuzimanje
Declarations of Conformity
1Declaration of conformity_2/2-way solenoid valves - combined operated_EN.pdf
preuzimanje
Data Sheets
1Ficha técnica_Válvula solenoide de 2/2 vías Serie 21IH_ES.pdf
preuzimanje
Data Sheets
1Tietolehti_2/2-tie magneettiventtiili Sarja 21IH_FI.pdf
preuzimanje
Data Sheets
1Fiche technique_Électrovanne 2/2 voies Série 21IH_FR.pdf
preuzimanje
Adatlapok
1Adatlap_2/2-es mágnesszelep sorozat 21IH_HU.pdf
preuzimanje
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - kombinált vezérléssel_HU.pdf
preuzimanje
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - kombinált vezérléssel_HU.pdf
preuzimanje
Data Sheets
1Scheda tecnica_Elettrovalvola 2/2 vie Serie 21IH_IT.pdf
preuzimanje
Data Sheets
1Datablad_2/2-veis magnetventil Serie 21IH_NB_NO.pdf
preuzimanje
Data Sheets
1Datasheet_2/2-weg magneetventiel Serie 21IH_NL.pdf
preuzimanje
Karty katalogowe
1Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria 21IH_PL.pdf
preuzimanje
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie wymuszone_PL.pdf
preuzimanje
Deklaracje zgodności
1Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie wymuszone_PL.pdf
preuzimanje
Data Sheets
1Fișă de date_Supapă electromagnetică cu 2/2 căi serie 21IH_RO.pdf
preuzimanje
Podatkovni listi
1Podatkovni list_2/2-potni magnetni ventil serija 21IH_SL.pdf
preuzimanje
Navodila za montažo in uporabo
1Navodila za montažo in uporabo_2/2-potni magnetni ventili - prisilno krmiljeni_SL.pdf
preuzimanje
Izjave o skladnosti
1Izjava o skladnosti_2/2-potni magnetni ventili - prisilno krmiljeni_SL.pdf
preuzimanje
Data Sheets
1Tehnički list_2/2-kraki elektromagnetni ventil serije 21IH_SRLATIN.pdf
preuzimanje
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - kombinovano upravljani_SRLATIN.pdf
preuzimanje
Declarations of Conformity
1Deklaracija o usklađenosti_2/2 elektromagnetni ventili - kombinovano upravljani_SRLATIN.pdf
preuzimanje
Data Sheets
1Datablad_2/2-vägs magnetventil Serie 21IH_SV.pdf
preuzimanje
Za ovaj proizvod nema dostupnih rezervnih dijelova.
