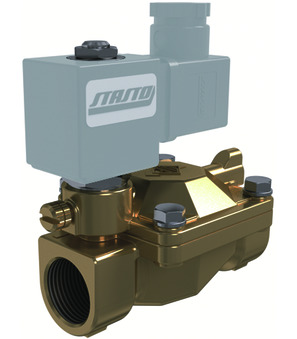

2/2-putni elektromagnetski ventil 21W3KB190-MR-BDA08048AS-C003-32-6

Price:

190,20 €
2/2-putni elektromagnetski ventil Serija 21W-MR Store
  1. Proizvodi
  2. spojnice
  3. Magnetni ventili za tekućine i plinove
  4. 2/2-putni elektromagnetski ventili – pilotno upravljani
  5. 2/2-putni elektromagnetski ventil Serija 21W-MR
  6. 21W3KB190-MR-BDA08048AS-C003-32-6
2/2-putni elektromagnetski ventil 21W3KB190-MR-BDA08048AS-C003-32-6
2/2-putni elektromagnetski ventil 21W3KB190-MR-BDA08042AS-C003-31-CV20-6
2/2-putni elektromagnetski ventil 21W3KB190-MR-BDA08042AS-C003-31-CV20-6
203,80 €
203,80 €
2/2-putni elektromagnetski ventil 21W3KB190-MR-BDA08048AS-C003-31-CV20-6
2/2-putni elektromagnetski ventil 21W3KB190-MR-BDA08048AS-C003-31-CV20-6
200,30 €
200,30 €

2/2-putni elektromagnetski ventil 21W3KB190-MR-BDA08048AS-C003-32-6

21W3KB190-MR
2/2-putni elektromagnetski ventil Serija 21W-MR; predupravljen; NC; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva NBR; Temperatura medija -10...+90°C; s podesivim kašnjenjem zatvaranja; Ručni pogon; Standardna zavojnica BDA; Širina utikača 32mm; G 3/4"; DN 19mm; Tlak AC/DC 0,2-16bar; Ugradbena duljina 104mm
BDA08048AS
Magnetna zavojnica Tip BDA; Standard; Širina utikača 32mm; Napon 48V/50Hz
C003-32-6
Utičnica za uređaj; Širina utikača 32mm; Standard; Napon 0...250VAC/DC

Intrastat broj: 84812090
Zemlja porijekla: Italija
Težina: 0.65 kg
Kratki broj stavke:21W3KB190MRBDA08048ASC003326
https://www.stasto.si/web/image/product.template/192238/image_1920?unique=eb38ccc

21W3KB190-MR
2/2-putni elektromagnetski ventil Serija 21W-MR; predupravljen; NC; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva NBR; Temperatura medija -10...+90°C; s podesivim kašnjenjem zatvaranja; Ručni pogon; Standardna zavojnica BDA; Širina utikača 32mm; G 3/4"; DN 19mm; Tlak AC/DC 0,2-16bar; Ugradbena duljina 104mm
BDA08048AS
Magnetna zavojnica Tip BDA; Standard; Širina utikača 32mm; Napon 48V/50Hz
C003-32-6
Utičnica za uređaj; Širina utikača 32mm; Standard; Napon 0...250VAC/DC

190,20 € 190.2 EUR 190,20 €

cena na zahtevo

  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Tip zavojnice 2
  • Izvedba
  • Napon
  • Vrsta napona
  • Tlak AC/DC
  • Brtva
  • Zavojnica
  • Temperatura medija
  • Odobrenje

This combination does not exist.

Dostupnost:
Kontaktirajte nas
dimenzija
Unutarnji navoj G 3/4"
DN 19 mm
Ugradbena duljina 104 mm
Dizajni
Širina utikača 32 mm
Izvršenje
Izvedba Standard
Električne ključne figure
Napon 48V/50Hz
Vrsta napona AC
Pritisak
Tlak AC/DC 0,2...16 bar
Materijali
Brtva NBR
Karakteristike
Zavojnica BDA
Temperatura medija -10...+90 °C
Odobrenje CE

Tehnički listovi, upute, 3D datoteke i certifikati...

Na vašem jeziku
ZIP
Data Sheets
3
Podatkovni list_2/2-putni elektromagnetski ventil Serija 21W-MR_HR.pdf
preuzimanje
Podatkovni list_Magnetska zavojnica Tip BDA_HR.pdf
BDA08048AS
preuzimanje
Podatkovni list_Utičnica za uređaj_HR.pdf
C003-32-6
preuzimanje
CAD / 3D
3
.stp
BDA08048AS
preuzimanje
CADSTEP_21W3KB190MR.stp
21W3KB190-MR
preuzimanje
CADSTEP_C003326.stp
C003-32-6
preuzimanje

ZIP
Datové listy
3
Datový list_2/2 cestný elektromagnetický ventil série 21W-MR_CS.pdf
preuzimanje
Datový list_konektor_CS.pdf
C003-32-6
preuzimanje
Datový list_magnetická cívka typ BDA_CS.pdf
BDA08048AS
preuzimanje
Montážní a provozní návody
2
Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - nepřímo řízené_CS.pdf
preuzimanje
Provozní předpis_2/2 cestný elektromagnetický ventil série 21W-MR_CS.pdf
preuzimanje
Prohlášení o shodě
2
Prohlášení o shodě_2/2-cestné elektromagnetické ventily - nepřímo řízené_CS.pdf
preuzimanje
Prohlášení o shodě_magnetická cívka typ BDA_CS.pdf
BDA08048AS
preuzimanje

ZIP
Data Sheets
3
Datablad_2/2-vejs magnetventil Serie 21W-MR_DA_DK.pdf
preuzimanje
Datablad_Apparatstikdåse_DA_DK.pdf
C003-32-6
preuzimanje
Datablad_Magnetspole Type BDA_DA_DK.pdf
BDA08048AS
preuzimanje

ZIP
Datenblätter
3
Datenblatt_2/2-Wege-Magnetventil Serie 21W-MR_DE.pdf
preuzimanje
Datenblatt_Gerätesteckdose_DE.pdf
C003-32-6
preuzimanje
Datenblatt_Magnetspule Typ BDA_DE.pdf
BDA08048AS
preuzimanje
Montage- und Betriebsanleitungen
2
Betriebsanleitung_2/2-Wege-Magnetventil Serie 21W-MR_DE.pdf
preuzimanje
Montage- und Betriebsanleitung_2/2-Wege Magnetventile - vorgesteuert_DE.pdf
preuzimanje
Konformitätserklärungen
2
Konformitätserklärung_2/2-Wege Magnetventile - vorgesteuert_DE.pdf
preuzimanje
Konformitätserklärung_Magnetspule Typ BDA_DE.pdf
BDA08048AS
preuzimanje

ZIP
Data Sheets
3
Δελτίο δεδομένων_Ηλεκτρομαγνητική βαλβίδα 2/2 οδών Σειρά 21W-MR_EL_GR.pdf
preuzimanje
Δελτίο δεδομένων_Πηνίο ηλεκτρομαγνήτη Τύπος BDA_EL_GR.pdf
BDA08048AS
preuzimanje
Δελτίο δεδομένων_Συσκευαστική πρίζα συσκευής_EL_GR.pdf
C003-32-6
preuzimanje

ZIP
Data Sheets
3
Data sheet_2/2-way solenoid valve Series 21W-MR_EN.pdf
preuzimanje
Data sheet_Coil Type BDA_EN.pdf
BDA08048AS
preuzimanje
Data sheet_Connector_EN.pdf
C003-32-6
preuzimanje
Assembly and Operating Instructions
2
Assembly and operating instructions_2/2-way solenoid valves - pilot operated_EN.pdf
preuzimanje
Operating instructions_2/2-way solenoid valve Series 21W-MR_EN.pdf
preuzimanje
Declarations of Conformity
2
Declaration of conformity_2/2-way solenoid valves - pilot operated_EN.pdf
preuzimanje
Declaration of conformity_Coil Type BDA_EN.pdf
BDA08048AS
preuzimanje

ZIP
Data Sheets
3
Ficha técnica_Bobina magnética Tipo BDA_ES.pdf
BDA08048AS
preuzimanje
Ficha técnica_Toma de equipo_ES.pdf
C003-32-6
preuzimanje
Ficha técnica_Válvula solenoide de 2/2 vías Serie 21W-MR_ES.pdf
preuzimanje

ZIP
Data Sheets
3
Tietolehti_2/2-tie magneettiventtiili Sarja 21W-MR_FI.pdf
preuzimanje
Tietolehti_Laiteliitinpistorasia_FI.pdf
C003-32-6
preuzimanje
Tietolehti_Magneettikela Tyyppi BDA_FI.pdf
BDA08048AS
preuzimanje

ZIP
Data Sheets
3
Fiche technique_Bobine électromagnétique Type BDA_FR.pdf
BDA08048AS
preuzimanje
Fiche technique_Prise d’appareil_FR.pdf
C003-32-6
preuzimanje
Fiche technique_Électrovanne 2/2 voies Série 21W-MR_FR.pdf
preuzimanje

ZIP
Adatlapok
3
Adatlap_2/2-es mágnesszelep sorozat 21W-MR_HU.pdf
preuzimanje
Adatlap_mágnestekercs típus BDA_HU.pdf
BDA08048AS
preuzimanje
Adatlap_stekker_HU.pdf
C003-32-6
preuzimanje
Szerelési és kezelési útmutatók
2
Használati útmutató_2/2-es mágnesszelep sorozat 21W-MR_HU.pdf
preuzimanje
Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - elővezérelt_HU.pdf
preuzimanje
Megfelelőségi nyilatkozatok
2
Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - elővezérelt_HU.pdf
preuzimanje
Megfelelőségi nyilatkozat_mágnestekercs típus BDA_HU.pdf
BDA08048AS
preuzimanje

ZIP
Data Sheets
3
Scheda tecnica_Bobina magnetica Tipo BDA_IT.pdf
BDA08048AS
preuzimanje
Scheda tecnica_Elettrovalvola 2/2 vie Serie 21W-MR_IT.pdf
preuzimanje
Scheda tecnica_Presa per apparecchi_IT.pdf
C003-32-6
preuzimanje

ZIP
Data Sheets
3
Datablad_2/2-veis magnetventil Serie 21W-MR_NB_NO.pdf
preuzimanje
Datablad_Apparatkontakt_NB_NO.pdf
C003-32-6
preuzimanje
Datablad_Magnetspole Type BDA_NB_NO.pdf
BDA08048AS
preuzimanje

ZIP
Data Sheets
3
Datasheet_2/2-weg magneetventiel Serie 21W-MR_NL.pdf
preuzimanje
Datasheet_Apparaatcontactdoos_NL.pdf
C003-32-6
preuzimanje
Datasheet_Magneetspoel Type BDA_NL.pdf
BDA08048AS
preuzimanje

ZIP
Karty katalogowe
3
Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria 21W-MR_PL.pdf
preuzimanje
Arkusz danych_cewka elektromagnetyczna typ BDA_PL.pdf
BDA08048AS
preuzimanje
Arkusz danych_wtyczka_PL.pdf
C003-32-6
preuzimanje
Instrukcje montażu i obsługi
2
Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie pośrednie_PL.pdf
preuzimanje
Instrukcja obsługi_2/2-drogowy zawór elektromagnetyczny Seria 21W-MR_PL.pdf
preuzimanje
Deklaracje zgodności
2
Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie pośrednie_PL.pdf
preuzimanje
Deklaracja zgodności_cewka elektromagnetyczna typ BDA_PL.pdf
BDA08048AS
preuzimanje

ZIP
Data Sheets
3
Fișă de date_Bobină solenoid tip BDA_RO.pdf
BDA08048AS
preuzimanje
Fișă de date_Supapă electromagnetică cu 2/2 căi serie 21W-MR_RO.pdf
preuzimanje
Fișă de date_conector_RO.pdf
C003-32-6
preuzimanje

ZIP
Podatkovni listi
3
Podatkovni list_2/2-potni magnetni ventil serija 21W-MR_SL.pdf
preuzimanje
Podatkovni list_Magnetna tuljava Tip BDA_SL.pdf
BDA08048AS
preuzimanje
Podatkovni list_vtičnica_SL.pdf
C003-32-6
preuzimanje
Navodila za montažo in uporabo
2
Navodila za montažo in uporabo_2/2-potni magnetni ventili - predkrmiljeni_SL.pdf
preuzimanje
Navodila za uporabo_2/2-potni magnetni ventil serija 21W-MR_SL.pdf
preuzimanje
Izjave o skladnosti
2
Izjava o skladnosti_2/2-potni magnetni ventili - predkrmiljeni_SL.pdf
preuzimanje
Izjava o skladnosti_Magnetna tuljava Tip BDA_SL.pdf
BDA08048AS
preuzimanje

ZIP
Data Sheets
3
Tehnički list_2/2-kraki elektromagnetni ventil serije 21W-MR_SRLATIN.pdf
preuzimanje
Tehnički list_konektor_SRLATIN.pdf
C003-32-6
preuzimanje
Tehnički list_namotaj tip BDA_SRLATIN.pdf
BDA08048AS
preuzimanje
Assembly and Operating Instructions
2
Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - servo (indirektno) upravljani_SRLATIN.pdf
preuzimanje
Uputstvo za rad_2/2-kraki elektromagnetni ventil serije 21W-MR_SRLATIN.pdf
preuzimanje
Declarations of Conformity
2
Deklaracija o usklađenosti_2/2 elektromagnetni ventili - servo (indirektno) upravljani_SRLATIN.pdf
preuzimanje
Deklaracija o usklađenosti_namotaj tip BDA_SRLATIN.pdf
BDA08048AS
preuzimanje

ZIP
Data Sheets
3
Datablad_2/2-vägs magnetventil Serie 21W-MR_SV.pdf
preuzimanje
Datablad_Apparatuttag_SV.pdf
C003-32-6
preuzimanje
Datablad_Magnetspole Typ BDA_SV.pdf
BDA08048AS
preuzimanje
2/2-putni elektromagnetski ventil 21W3KB190-MR
21W3KB190-MR x 1.0
2/2-putni elektromagnetski ventil 21W3KB190-MR
2/2-putni elektromagnetski ventil Serija 21W-MR; predupravljen; NC; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva NBR; Temperatura medija -10...+90°C; s podesivim kašnjenjem zatvaranja; Ručni pogon; Standardna zavojnica BDA; Širina utikača 32mm; G 3/4"; DN 19mm; Tlak AC/DC 0,2-16bar; Ugradbena duljina 104mm
Dodaj u košaricu
