2/2-putni elektromagnetski ventil 21W7ZB500-BDA08223DS-C003-32-LV-1

Price:

533,90 €
2/2-putni elektromagnetski ventil Serija 21W-NO, 21WA-NO Store
  1. Proizvodi
  2. spojnice
  3. Magnetni ventili za tekućine i plinove
  4. 2/2-putni elektromagnetski ventili – pilotno upravljani
  5. 2/2-putni elektromagnetski ventil Serija 21W-NO, 21WA-NO
  6. 21W7ZB500-BDA08223DS-C003-32-LV-1

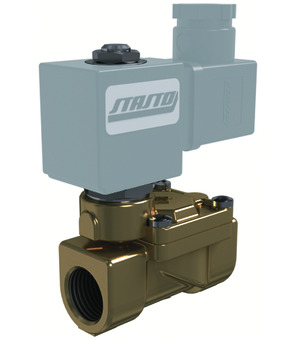

2/2-putni elektromagnetski ventil 21W7ZB500-BDA08223DS-C003-32-LV-1
2/2-putni elektromagnetski ventil 21W7ZB500-BDA08223DS-C003-31-CV20-6
2/2-putni elektromagnetski ventil 21W7ZB500-BDA08223DS-C003-31-CV20-6
538,60 €
538,60 €
2/2-putni elektromagnetski ventil SL012-12
2/2-putni elektromagnetski ventil SL012-12
280,20 €
280,20 €

2/2-putni elektromagnetski ventil 21W7ZB500-BDA08223DS-C003-32-LV-1

21W7ZB500
2/2-putni elektromagnetski ventil Serija 21W, 21WA; predupravljen; NO; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva NBR; Temperatura medija -10...+90°C; Standardna zavojnica BDA; Širina utikača 32mm; G 2"; DN 50mm; Tlak AC/DC 0,2-10bar; Ugradbena duljina 172mm
BDA08223DS
Magnetna zavojnica Tip BDA; Standard; Širina utikača 32mm; Napon 220-230V/50-60Hz
C003-32-LV-1
Utičnica za uređaj; Širina utikača 32mm; s ugrađenom žutom LED diodom i VDR-om; Napon 230VAC/DC

Intrastat broj: 84812090
Zemlja porijekla: Italija
Težina: 4.961 kg
Kratki broj stavke:21W7ZB500BDA08223DSC00332LV1
https://www.stasto.si/web/image/product.template/192693/image_1920?unique=eb38ccc

21W7ZB500
2/2-smjerni elektromagnetski ventil Series 21W, 21WA; unaprijed kontrolirani; NO; Tijelo brass; Vodeća cijev stainless steel jednodijelni; pečat NBR; Srednja temperatura -10...+90°C; Standardna zavojnica BDA; Širina čepa 32mm; G 2"; DN 50mm; Pritisak AC/DC 0,2-10bar; Duljina 172mm
BDA08223DS
magnetska zavojnica type BDA; standard; širina konektora 32mm; Napetost 220-230V/50-60Hz
C003-32-LV-1
connector; širina konektora 32mm; sa ugrađenom LED žutom i VDR; Napetost 230VAC/DC

533,90 € 533.9 EUR 533,90 €

cena na zahtevo

  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Izvedba
  • Napon
  • Vrsta napona
  • Tlak AC/DC
  • Brtva
  • Zavojnica
  • Temperatura medija
  • Odobrenje

This combination does not exist.

Dostupnost:
Kontaktirajte nas
dimenzija
Unutarnji navoj G 2"
DN 50 mm
Ugradbena duljina 172 mm
Dizajni
Širina utikača 32 mm
Izvršenje
Izvedba s ugrađenom žutom LED diodom i VDR-om
Električne ključne figure
Napon 220-230V/50-60Hz
Vrsta napona AC
Pritisak
Tlak AC/DC 0,2...10 bar
Materijali
Brtva NBR
Karakteristike
Zavojnica BDA
Temperatura medija -10...+90 °C
Odobrenje CE
