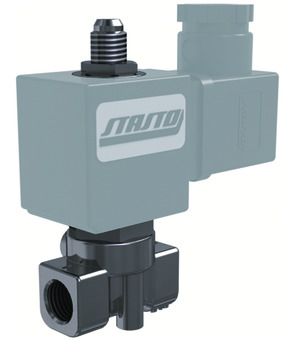

3/2-putni elektromagnetski ventil 31L2A1V30
3/2-putni elektromagnetski ventil Serija 31L; izravno upravljan; NC; Tijelo Nehrđajući čelik 1.4401; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva FKM; Temperatura medija -10...+120°C; Standardna zavojnica BDA; Širina utikača 32mm; G 1/4"; DN 3,0/2,5mm; Tlak AC/DC 0-5bar; Ugradbena duljina 39mm
Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 0.14 kg
Kratki broj stavke:31L2A1V30
Zemlja porijekla: Italija
Težina: 0.14 kg
Kratki broj stavke:31L2A1V30
3/2-putni elektromagnetski ventil Serija 31L; izravno upravljan; NC; Tijelo Nehrđajući čelik 1.4401; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva FKM; Temperatura medija -10...+120°C; Standardna zavojnica BDA; Širina utikača 32mm; G 1/4"; DN 3,0/2,5mm; Tlak AC/DC 0-5bar; Ugradbena duljina 39mm
| dimenzija | |
|---|---|
| Unutarnji navoj | G 1/4" |
| DN | 3,0/2,5 mm |
| Ugradbena duljina | 39 mm |
| Dizajni | |
| Širina utikača | 32 mm |
| Pritisak | |
| Tlak AC/DC | 0...5 bar |
| Materijali | |
| Brtva | FKM |
| Karakteristike | |
| Zavojnica | BDA |
| Temperatura medija | -10...+120 °C |
Tehnički listovi, upute, 3D datoteke i certifikati...
