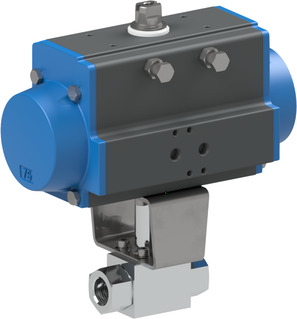

BA102-34-D0-ABS51-C001-22-C002-31-LVCV20-1

Price:

909,46 €
Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BA102 Store
  1. Proizvodi
  2. spojnice
  3. Kuglasti ventili – automatski
  4. Kuglasti ventili visokog tlaka – pneumatski
  5. Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BA102
  6. BA102-34-D0-ABS51-C001-22-C002-31-LVCV20-1
BA102-34-D0-ABS51-C001-22-C002-31-LVCV20-1
BA102-34-D0-ABS51-C001-22-C002-31-LV-1
BA102-34-D0-ABS51-C001-22-C002-31-LV-1
900,66 €
900,66 €
BA102-34-D0-ABS51-C001-03-C002-31-6
BA102-34-D0-ABS51-C001-03-C002-31-6
895,63 €
895,63 €

BA102-34-D0-ABS51-C001-22-C002-31-LVCV20-1

BA102-34-D0
Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BA102; Unutarnji navoj; Kućište, Kugla 1.4571/1.4404; Brtve POM/FKM; dvostrukodjelujući pogon; Upravljački tlak 5,5...8bar; Temperatura medija -20...+100°C; za tekućine; G 3/4"; Nazivni promjer 20mm; Raspon tlaka 0...315bar; Ugradbena duljina 95mm; Pogon PAD085
ABS51
Sastavljeni upravljački ventil Serija ABS; NAMUR; Prigušivač buke; Standardna zavojnica C001; Širina utikača 22mm; 5/2-putni NAMUR elektromagnetski ventil (NM52W1S-PR); Pogon PAD052-270
C001-22
Magnetska zavojnica Tip C001; Širina utikača 22mm; Napon 230V/50-60Hz
C002-31-LVCV20-1
Utičnica za uređaj; Širina utikača 22mm; s ugrađenom žutom LED diodom, VDR-om i PVC kabelom (2 m); Napon 230VAC/DC

Intrastat broj: 84818081
Zemlja porijekla: Njemačka
Težina: 6.3 kg
Kratki broj stavke:BA10234D0ABS51C00122C00231LVCV201
https://www.stasto.si/web/image/product.template/199960/image_1920?unique=69f95fa

BA102-34-D0
Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BA102; Unutarnji navoj; Kućište, Kugla 1.4571/1.4404; Brtve POM/FKM; dvostrukodjelujući pogon; Upravljački tlak 5,5...8bar; Temperatura medija -20...+100°C; za tekućine; G 3/4"; Nazivni promjer 20mm; Raspon tlaka 0...315bar; Ugradbena duljina 95mm; Pogon PAD085
ABS51
Sastavljeni upravljački ventil Serija ABS; NAMUR; Prigušivač buke; Standardna zavojnica C001; Širina utikača 22mm; 5/2-putni NAMUR elektromagnetski ventil (NM52W1S-PR); Pogon PAD052-270
C001-22
Magnetska zavojnica Tip C001; Širina utikača 22mm; Napon 230V/50-60Hz
C002-31-LVCV20-1
Utičnica za uređaj; Širina utikača 22mm; s ugrađenom žutom LED diodom, VDR-om i PVC kabelom (2 m); Napon 230VAC/DC

909,46 € 909.4625000000001 EUR 909,46 €

cena na zahtevo

  • Montažno sučelje VDI/VDE 3845
  • Priključna sučelja 2 VDI/VDE 3845
  • Ventilskočno sučelje Namur
  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Vrsta prekidača
  • Izvedba
  • Napon
  • Prekidna snaga
  • Raspon tlaka
  • Kontaktni materijal
  • Materijal kućišta
  • Zavojnica
  • Pogon
  • Pogon 2

This combination does not exist.

Dostupnost:
Kontaktirajte nas
dimenzija
Ventilskočno sučelje Namur 1/4"
Unutarnji navoj G 3/4"
DN 20 mm
Ugradbena duljina 95 mm
Dizajni
Širina utikača 22
Izvršenje
Izvedba s ugrađenom žutom LED diodom, VDR-om i PVC kabelom (2 m)
Električne ključne figure
Napon 230V/50-60Hz
Pritisak
Raspon tlaka 0...315 bar
Karakteristike
Zavojnica C001
Pogon PAD085
