BA102-38-D0-ABS51-C001-03-C002-31-LVCV20-2

Price:

584,40 €
Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BA102-D0 Store
  1. Proizvodi
  2. spojnice
  3. Kuglasti ventili – automatski
  4. Kuglasti ventili visokog tlaka – pneumatski
  5. Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BA102-D0
  6. BA102-38-D0-ABS51-C001-03-C002-31-LVCV20-2

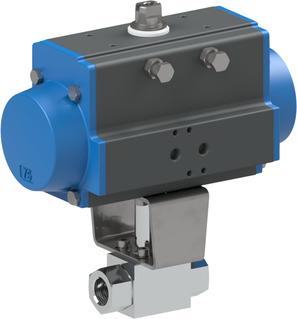

BA102-38-D0-ABS51-C001-03-C002-31-LVCV20-2
BA102-38-D0-ABS51-C001-03-C002-31-LV-2
BA102-38-D0-ABS51-C001-03-C002-31-LV-2
576,50 €
576,50 €
BA102-12-D0-ABS51-C001-22-C002-31-6
BA102-12-D0-ABS51-C001-22-C002-31-6
674,10 €
674,10 €

BA102-38-D0-ABS51-C001-03-C002-31-LVCV20-2

BA102-38-D0
Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BA102; Unutarnji navoj; Kućište, Kugla 1.4571/1.4404; Brtve POM/FKM; dvostrukodjelujući pogon; Upravljački tlak 5,5...8bar; Temperatura medija -20...+100°C; za tekućine; G 3/8"; Nazivni promjer 10mm; Područje tlaka 0...500bar; Ugradbena duljina 72mm; Pogon PAD063
ABS51
Sastavljeni upravljački ventil Serija ABS; NAMUR; Prigušivač buke; Standardna zavojnica C001; širina utikača 22mm; 5/2-putni NAMUR elektromagnetski ventil (NM52W1S-PR); Pogon PAD052-270
C001-03
Magnetska zavojnica Tip C001; širina utikača 22mm; Napon 24VDC / 48V/50-60Hz
C002-31-LVCV20-2
Utičnica za uređaj; širina utikača 22mm; s ugrađenom žutom LED, VDR-om i PVC-kabelom (2 m); Napon 24VAC/DC

Intrastat broj: 84818081
Zemlja porijekla: Italija
Težina: 2.91 kg
Kratki broj stavke:BA10238D0ABS51C00103C00231LVCV202
https://www.stasto.si/web/image/product.template/199951/image_1920?unique=3970b0b

BA102-38-D0
kuglasti ventil s pneumatskim rotacijskim pogonom Series BA102; female thread; Kućište, ball AISI 316 Ti/1.4404; brtve POM/FKM; dvosmjerni pogon; kontrolni pritisak 5,5...8bar; srednje temperature -20...+100°C; za tekućine; G 3/8"; nazivni promjer 10mm; raspon tlaka 0...500bar; duljina ugradnje 72mm; pogon PAD063
ABS51
Ugrađen regulacijski ventil Series ABS; NAMUR; prigušivač; Standardna zavojnica C001; Širina čepa 22mm; 5/2-putni NAMUR solenoidni ventil (NM52W1S-PR); pogon PAD052-270
C001-03
magnetska zavojnica type C001; širina konektora 22mm; Napetost 24VDC / 48V/50-60Hz
C002-31-LVCV20-2
connector; širina konektora 22mm; s ugrađenom žutom LED diodom, VDR i PVC kabelom (2 m); Napetost 24VAC/DC

584,40 € 584.4 EUR 584,40 €

cena na zahtevo

  • Montažno sučelje VDI/VDE 3845
  • Priključna sučelja 2 VDI/VDE 3845
  • Ventilskočno sučelje Namur
  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Vrsta prekidača
  • Izvedba
  • Napon
  • Prekidna snaga
  • Raspon tlaka
  • Kontaktni materijal
  • Materijal kućišta
  • Zavojnica
  • Pogon
  • Pogon 2

This combination does not exist.

Dostupnost:
Kontaktirajte nas
dimenzija
Ventilskočno sučelje Namur 1/4"
Unutarnji navoj G 3/8"
DN 10 mm
Ugradbena duljina 72 mm
Dizajni
Širina utikača 22
Izvršenje
Izvedba s ugrađenom žutom LED diodom, VDR-om i PVC kabelom (2 m)
Električne ključne figure
Napon 24VDC / 48V/50-60Hz
Pritisak
Raspon tlaka 0...500 bar
Karakteristike
Zavojnica C001
Pogon PAD063

Tehnički listovi, upute, 3D datoteke i certifikati...
