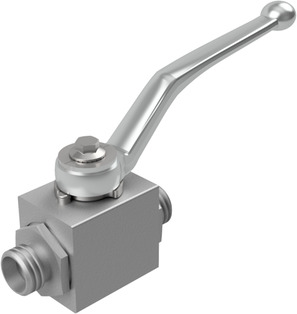

Kuglasti ventil za visok tlak BA233-20S-L
Kuglasti ventil za visok tlak Serija BA233; Vanjski navoj prema ISO 8434-1 (DIN 2353); Kućište Pocinčani čelik; Kugla Čelik; Tuljani POM/NBR; Temperatura medija -20...+100°C; za tekućine; Priključak 20S/M30X2; Nazivni promjer 13mm; Raspon tlaka 0...500bar; Ugradbena duljina 90mm
Intrastat broj: 84818081
Zemlja porijekla: Njemačka
Težina: 0.6 kg
Kratki broj stavke:BA23320SL
Zemlja porijekla: Njemačka
Težina: 0.6 kg
Kratki broj stavke:BA23320SL
Kuglasti ventil za visok tlak Serija BA233; Vanjski navoj prema ISO 8434-1 (DIN 2353); Kućište Pocinčani čelik; Kugla Čelik; Tuljani POM/NBR; Temperatura medija -20...+100°C; za tekućine; Priključak 20S/M30X2; Nazivni promjer 13mm; Raspon tlaka 0...500bar; Ugradbena duljina 90mm
| dimenzija | |
|---|---|
| Vanjski navoj | M30x2 |
| DN | 13 mm |
| Ugradbena duljina | 90 mm |
| Dizajni | |
| Serija | 20S |
| Pritisak | |
| Raspon tlaka | 0...500 bar |
Tehnički listovi, upute, 3D datoteke i certifikati...
Na vašem jeziku
ZIPData Sheets
1Podatkovni list_Kuglasti ventil za visok tlak Serija BA233-L-L, BA233-S-L_HR.pdf
preuzimanje
CAD / 3D
1CADSTEP_BA23320SL.stp
preuzimanje
Datové listy
1Datový list_kulový kohout - vysokotlaký série BA233-L-L, BA233-S-L_CS.pdf
preuzimanje
Prohlášení o shodě
1Prohlášení o shodě_Vysokotlaké kulové kohouty - ocelové_CS.pdf
preuzimanje
Data Sheets
1Datablad_Højtrykskugleventil Serie BA233-L-L, BA233-S-L_DA_DK.pdf
preuzimanje
Datenblätter
1Datenblatt_Hochdruckkugelhahn Serie BA233-L-L, BA233-S-L_DE.pdf
preuzimanje
Konformitätserklärungen
1Konformitätserklärung_Hochdruckkugelhähne - Stahl_DE.pdf
preuzimanje
Data Sheets
1Δελτίο δεδομένων_Σφαιρική βάνα υψηλής πίεσης Σειρά BA233-L-L, BA233-S-L_EL_GR.pdf
preuzimanje
Data Sheets
1Data sheet_High pressure ball valve Series BA233-L-L, BA233-S-L_EN.pdf
preuzimanje
Declarations of Conformity
1Declaration of conformity_Ball valves for high pressure - steel_EN.pdf
preuzimanje
Data Sheets
1Ficha técnica_Válvula de bola de alta presión Serie BA233-L-L, BA233-S-L_ES.pdf
preuzimanje
Data Sheets
1Tietolehti_Korkeapainekuulaventtiili Sarja BA233-L-L, BA233-S-L_FI.pdf
preuzimanje
Data Sheets
1Fiche technique_Vanne à boisseau sphérique haute pression Série BA233-L-L, BA233-S-L_FR.pdf
preuzimanje
Adatlapok
1Adatlap_magasnyomású gömbcsap sorozat BA233-L-L, BA233-S-L_HU.pdf
preuzimanje
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_gömbcsapok magas nyomásra - acél_HU.pdf
preuzimanje
Data Sheets
1Scheda tecnica_Valvola a sfera ad alta pressione Serie BA233-L-L, BA233-S-L_IT.pdf
preuzimanje
Data Sheets
1Datablad_Høytrykkskuleventil Serie BA233-L-L, BA233-S-L_NB_NO.pdf
preuzimanje
Data Sheets
1Datasheet_Hogedrukkogelafsluiter Serie BA233-L-L, BA233-S-L_NL.pdf
preuzimanje
Karty katalogowe
1Arkusz danych_zawór kulowy wysokociśnieniowy Seria BA233-L-L, BA233-S-L_PL.pdf
preuzimanje
Deklaracje zgodności
1Deklaracja zgodności_zawory kulowe wysokociśnieniowe - stal_PL.pdf
preuzimanje
Data Sheets
1Fișă de date_Supapă sferică de înaltă presiune serie BA233-L-L, BA233-S-L_RO.pdf
preuzimanje
Podatkovni listi
1Podatkovni list_Visokotlačna krogelna pipa serija BA233-L-L, BA233-S-L_SL.pdf
preuzimanje
Izjave o skladnosti
1Izjava o skladnosti_Visokotlačne krogelne pipe - jeklo_SL.pdf
preuzimanje
Data Sheets
1Tehnički list_kuglasti ventil za visok pritisak serije BA233-L-L, BA233-S-L_SRLATIN.pdf
preuzimanje
Declarations of Conformity
1Deklaracija o usklađenosti_kuglasti ventili za visoki pritisak - čelik_SRLATIN.pdf
preuzimanje
Data Sheets
1Datablad_Högtryckskulventil Serie BA233-L-L, BA233-S-L_SV.pdf
preuzimanje
Za ovaj proizvod nema dostupnih rezervnih dijelova.
