BADA-100-SSTV-S0-ABS53-C001-22-C002-31-6 (Kopie)

Price:

2.850,46 €
Prirubnički kuglasti ventil s pneumatskim rotacijskim pogonom Serija BADA Store
  1. Proizvodi
  2. spojnice
  3. Kuglasti ventili – automatski
  4. Prirubnički kuglasti ventili – pneumatski
  5. Prirubnički kuglasti ventil s pneumatskim rotacijskim pogonom Serija BADA
  6. BADA-100-SSTV-S0-ABS54-C001-03-C003-32-6-EB0X01
BADA-100-SSTV-S0-ABS53-C001-22-C002-31-6 (Kopie)
BADA-100-SSTV-S0-ABS53-C001-03-C002-31-6-EB0X01
BADA-100-SSTV-S0-ABS53-C001-03-C002-31-6-EB0X01
2.800,99 €
2.800,99 €
BADA-100-SSTV-S0-ABS53-C001-03-C002-31-LV-2
BADA-100-SSTV-S0-ABS53-C001-03-C002-31-LV-2
2.707,93 €
2.707,93 €

BADA-100-SSTV-S0-ABS53-C001-22-C002-31-6 (Kopie)

BADA-100-SSTV-S0

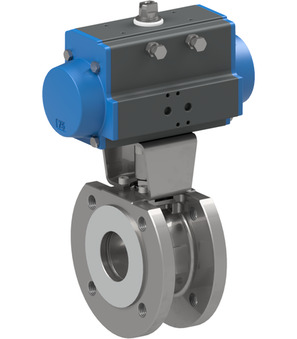

Prirubnički kuglasti ventil s pneumatskim rotacijskim pogonom Serija BADA; Prirubnica PN16; Kućište, Kugla 1.4401; Brtve PTFE/FKM; jednostruki pogon; Upravljački tlak 5,5...8bar; Temperatura medija -20...+160°C; Raspon tlaka 0...16bar; Nazivni promjer 100mm; Ugradbena duljina 152mm; Pogon PAS1255
ABS54
Sastavljeni upravljački ventil Serija ABS; Regulacija brzine; prikladno za pneumatski zaporni leptir ventili; Standardna zavojnica C001; Širina utikača 22mm; 5/2-putni NAMUR elektromagnetski ventil (NM52W1S-PR); Pogon PAD/PAS052-270
C001-03
magnetska zavojnica type C001; širina konektora 22mm; Napetost 24VDC / 48V/50-60Hz
C003-32-6
Utičnica za uređaj; Širina utikača 32mm; Standard; Napon 0...250VAC/DC
EB0X01
Montažna krajnja sklopka kutija; IP65; 2 Mikroprekidač; prikladno za Pogoni PAD/PAS052-270; Prekidna snaga 4A/250VAC-1A/24VDC; Vrsta prekidača Crouzet 831613; Kontaktni materijal Srebro-nikl; Materijal kućišta Plastika

Intrastat broj: 84818081
Zemlja porijekla: Italija
Težina: 38.178 kg
Kratki broj stavke:BADA100SSTVS0ABS54C00103C003326EB0X01
https://www.stasto.si/web/image/product.template/238980/image_1920?unique=b1d1488

BADA-100-SSTV-S0
Prirubnički kuglasti ventil s pneumatskim rotacijskim pogonom Serija BADA; Prirubnica PN16; Kućište, Kugla 1.4401; Brtve PTFE/FKM; jednostruki pogon; Upravljački tlak 5,5...8bar; Temperatura medija -20...+160°C; Raspon tlaka 0...16bar; Nazivni promjer 100mm; Ugradbena duljina 152mm; Pogon PAS1255
ABS54
Sastavljeni upravljački ventil Serija ABS; Regulacija brzine; prikladno za pneumatski zaporni leptir ventili; Standardna zavojnica C001; Širina utikača 22mm; 5/2-putni NAMUR elektromagnetski ventil (NM52W1S-PR); Pogon PAD/PAS052-270
C001-03
magnetska zavojnica type C001; širina konektora 22mm; Napetost 24VDC / 48V/50-60Hz
C003-32-6
Utičnica za uređaj; Širina utikača 32mm; Standard; Napon 0...250VAC/DC
EB0X01
Montažna krajnja sklopka kutija; IP65; 2 Mikroprekidač; prikladno za Pogoni PAD/PAS052-270; Prekidna snaga 4A/250VAC-1A/24VDC; Vrsta prekidača Crouzet 831613; Kontaktni materijal Srebro-nikl; Materijal kućišta Plastika

2.850,46 € 2850.4575 EUR 2.850,46 €

cena na zahtevo

  • Priključak
  • Montažno sučelje VDI/VDE 3845
  • Priključna sučelja 2 VDI/VDE 3845
  • Ventilskočno sučelje Namur
  • DN
  • Ugradbena duljina
  • promjer Crijevo
  • Veličina
  • Funkcija
  • Smjer prigušivanja
  • Širina utikača
  • Vrsta prekidača
  • Izvedba
  • Napon
  • Vrsta napona
  • Prekidna snaga
  • Raspon tlaka
  • Kontaktni materijal
  • Materijal kućišta
  • Tijelo
  • Zavojnica
  • Pogon
  • Pogon 2
  • maks. ulazni tlak
  • Uložak filtra
  • odgovara seriji
  • Protok protoka pri 6,3 bara/Δp=1 bar
  • Sito

This combination does not exist.

Dostupnost:
Kontaktirajte nas
dimenzija
Montažno sučelje VDI/VDE 3845 80x30x20
Priključna sučelja 2 VDI/VDE 3845 80x30x30
Ventilskočno sučelje Namur 1/4"
DN 100 mm
Ugradbena duljina 152 mm
Dizajni
Širina utikača 22
Vrsta prekidača Crouzet 831613
Izvršenje
Izvedba Standard
Električne ključne figure
Napon 24VDC / 48V/50-60Hz
Prekidna snaga 4A/250VAC-1A/24VDC
Pritisak
Raspon tlaka 0...16 bar
Materijali
Kontaktni materijal Srebro-nikl
Materijal kućišta plastika
Karakteristike
Zavojnica C001
Pogon PAS1255
Pogon 2 PAS
