BAT1-007-BLTV-D0-ABS51-C001-03-C002-31-6

Price:

712,86 €
Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAL1, BAT1 Store
  1. Proizvodi
  2. spojnice
  3. Kuglasti ventili – automatski
  4. Kuglasti ventili – pneumatski
  5. Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAL1, BAT1
  6. BAT1-007-BLTV-D0-ABS51-C001-03-C002-31-6

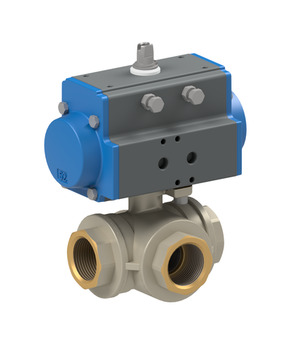

BAT1-007-BLTV-D0-ABS51-C001-03-C002-31-6
Kuglasti ventil s pneumatskim rotacijskim pogonom BAT1-007-BLTV-D0
Kuglasti ventil s pneumatskim rotacijskim pogonom BAT1-007-BLTV-D0
566,55 €
566,55 €
BAT1-007-BLTV-D0-ABS51-C001-03-C002-31-LV-2
BAT1-007-BLTV-D0-ABS51-C001-03-C002-31-LV-2
717,89 €
717,89 €

BAT1-007-BLTV-D0-ABS51-C001-03-C002-31-6

BAT1-007-BLTV-D0
Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAL1, BAT1; 3-putna izvedba; trostupanjski brtveni; Kućište, Kugla Mjed; Brtve PTFE/FKM/EPDM; dvostrukodjelujući pogon; Upravljački tlak 5,5...8bar; Temperatura medija -20...+160°C; RP 11/4"; Nazivni promjer 32mm; Raspon tlaka 0-10bar; Ugradbena duljina 122,5mm; Pogon PAD052; Provrtanje kugle T
ABS51
Sastavljeni upravljački ventil Serija ABS; NAMUR; Prigušivač buke; Standardna zavojnica C001; Širina utikača 22mm; 5/2-putni NAMUR elektromagnetski ventil (NM52W1S-PR); Pogon PAD052-270
C001-03
Magnetska zavojnica Tip C001; Širina utikača 22mm; Napon 24VDC / 48V/50-60Hz
C002-31-6
Utičnica za uređaj; Širina utikača 22mm; Standard; Napon 0-250VAC/DC

Intrastat broj: 84818081
Zemlja porijekla: Italija
Težina: 4.42 kg
Kratki broj stavke:BAT1007BLTVD0ABS51C00103C002316
https://www.stasto.si/web/image/product.template/200463/image_1920?unique=f51b9a1

BAT1-007-BLTV-D0
Kuglasti ventil s rotacijskim pogonom na komprimirani zrak Series BAL1, BAT1; 3-smjerna verzija; troljuskasto brtvljenje; Kućište, ball brass; Brtve PTFE/FKM/EPDM; dvosmjerni pogon; Porezni pritisak 5,5...8bar; Srednja temperatura -20...+160°C; RP 11/4"; Nazivni promjer 32mm; Područje ispisa 0-10bar; Dužina ugradnje 122,5mm; pogon PAD052; Kuglasti otvor T
ABS51
Ugrađen regulacijski ventil Series ABS; NAMUR; prigušivač; Standardna zavojnica C001; Širina čepa 22mm; 5/2-putni NAMUR solenoidni ventil (NM52W1S-PR); pogon PAD052-270
C001-03
Svitak solenoida type C001; Širina čepa 22mm; Napetost 24VDC / 48V/50-60Hz
C002-31-6
connector; Širina čepa 22mm; Standard; Napetost 0-250VAC/DC

712,86 € 712.8625 EUR 712,86 €

cena na zahtevo

  • Montažno sučelje VDI/VDE 3845
  • Priključna sučelja 2 VDI/VDE 3845
  • Ventilskočno sučelje Namur
  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Provrtanje kugle
  • Vrsta prekidača
  • Izvedba
  • Napon
  • Prekidna snaga
  • Raspon tlaka
  • Kontaktni materijal
  • Materijal kućišta
  • Zavojnica
  • Pogon

This combination does not exist.

Dostupnost:
Kontaktirajte nas
dimenzija
Ventilskočno sučelje Namur 1/4"
Unutarnji navoj RP 1 1/4"
DN 32 mm
Ugradbena duljina 122,5 mm
Dizajni
Širina utikača 22
Provrtanje kugle T
Izvršenje
Izvedba Standard
Električne ključne figure
Napon 24VDC / 48V/50-60Hz
Pritisak
Raspon tlaka 0...10 bar
Karakteristike
Zavojnica C001
Pogon PAD052
