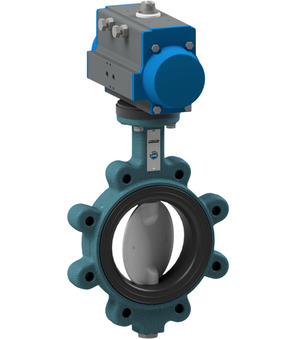

Leptir ventil s pneumatskim rotacijskim pogonom BULG-080-DUE-D22

Leptir ventil s pneumatskim rotacijskim pogonom BULG-080-DUE-D22

Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom Serija BULG-D, BULC-D; Izvedba s prirubnicom; Ugradbena duljina prema EN558−1R20; Kućište GGG40 epoksidno premazan; Osovina 1.4016; Manžeta EPDM; dvostrukodjelujući pogon; Upravljački tlak 5,5...8bar; Temperatura medija -10...+130°C; Raspon tlaka 0...10bar; DN 80mm; Ugradbena duljina 46mm; Prirubnica PN10/16; Podloška Stahl verzinkt; Pogon PAD075

Intrastat broj: 84818085
Zemlja porijekla: Italija
Težina: 9.03 kg
Kratki broj stavke: BULG080DUED22
https://www.stasto.si/web/image/product.template/88089/image_1920?unique=b9bbba7

Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom Serija BULG-D, BULC-D; Izvedba s prirubnicom; Ugradbena duljina prema EN558−1R20; Kućište GGG40 epoksidno premazan; Osovina 1.4016; Manžeta EPDM; dvostrukodjelujući pogon; Upravljački tlak 5,5...8bar; Temperatura medija -10...+130°C; Raspon tlaka 0...10bar; DN 80mm; Ugradbena duljina 46mm; Prirubnica PN10/16; Podloška Stahl verzinkt; Pogon PAD075

481,80 € 481.8 EUR 481,80 €

cena na zahtevo

  • Ventilskočno sučelje Namur
  • DN
  • Ugradbena duljina
  • prirubnica
  • Širina utikača
  • Izvedba
  • Napon
  • Raspon tlaka
  • Podloška
  • Zavojnica
  • Pogon
  • Pogon 2

This combination does not exist.

Dostupnost:
Kontaktirajte nas

Podjeli

dimenzija
DN 80 mm
Ugradbena duljina 46 mm
prirubnica PN10/16
Pritisak
Raspon tlaka 0...10 bar
Materijali
Podloška Pocinčani čelik
Karakteristike
Pogon PAD075

Tehnički listovi, upute, 3D datoteke i certifikati...

Na vašem jeziku
ZIP
Data Sheets
1
Podatkovni list_Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom Serija BULG-D, BULC-D_HR.pdf
preuzimanje
CAD / 3D
1
CADSTEP_BULG080DUED22.stp
preuzimanje

ZIP
Datové listy
1
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BULG-D, BULC-D_CS.pdf
preuzimanje
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s otočným pneumatickým pohonem série BULG-D, BULC-D_CS.pdf
preuzimanje

ZIP
Data Sheets
1
Datablad_Spjældventil med pneumatisk drejedrev Serie BULG-D, BULC-D_DA_DK.pdf
preuzimanje

ZIP
Datenblätter
1
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BULG-D, BULC-D_DE.pdf
preuzimanje
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Druckluftdrehantrieb Serie BULG-D, BULC-D_DE.pdf
preuzimanje
Konformitätserklärungen
1
Konformitätserklärung_Absperrklappe mit Druckluftdrehantrieb Serie BULG-D, BULC-D_DE.pdf
preuzimanje

ZIP
Data Sheets
1
Δελτίο δεδομένων_Πεταλούδα απομόνωσης με πνευματικό περιστροφικό ενεργοποιητή Σειρά BULG-D, BULC-D_EL_GR.pdf
preuzimanje

ZIP
Data Sheets
1
Data sheet_Butterfly valve with pneumatic actuator Series BULG-D, BULC-D_EN.pdf
preuzimanje
Assembly and Operating Instructions
1
Assembly instruction_Butterfly valve with pneumatic actuator Series BULG-D, BULC-D_EN.pdf
preuzimanje
Declarations of Conformity
1
Declaration of conformity_Butterfly valve with pneumatic actuator Series BULG-D, BULC-D_EN.pdf
preuzimanje

ZIP
Data Sheets
1
Ficha técnica_Válvula de mariposa con actuador rotativo neumático Serie BULG-D, BULC-D_ES.pdf
preuzimanje

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili pneumaattisella kääntötoimilaitteella Sarja BULG-D, BULC-D_FI.pdf
preuzimanje

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec actionneur rotatif pneumatique Série BULG-D, BULC-D_FR.pdf
preuzimanje

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULG-D, BULC-D_HU.pdf
preuzimanje
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULG-D, BULC-D_HU.pdf
preuzimanje
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULG-D, BULC-D_HU.pdf
preuzimanje

ZIP
Data Sheets
1
Scheda tecnica_Serranda di intercettazione con attuatore pneumatico rotativo Serie BULG-D, BULC-D_IT.pdf
preuzimanje

ZIP
Data Sheets
1
Datablad_Spjeldventil med pneumatisk dreieaktuator Serie BULG-D, BULC-D_NB_NO.pdf
preuzimanje

ZIP
Data Sheets
1
Datasheet_Vlinderklep met pneumatische draaiaandrijving Serie BULG-D, BULC-D_NL.pdf
preuzimanje

ZIP
Karty katalogowe
1
Arkusz danych_przepustnica z napędem pneumatycznym Seria BULG-D, BULC-D_PL.pdf
preuzimanje
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z napędem pneumatycznym Seria BULG-D, BULC-D_PL.pdf
preuzimanje
Deklaracje zgodności
1
Deklaracja zgodności_przepustnica z napędem pneumatycznym Seria BULG-D, BULC-D_PL.pdf
preuzimanje

ZIP
Data Sheets
1
Fișă de date_Supapă fluture cu actuator rotativ pneumatic serie BULG-D, BULC-D_RO.pdf
preuzimanje

ZIP
Podatkovni listi
1
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULG-D, BULC-D_SL.pdf
preuzimanje
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULG-D, BULC-D_SL.pdf
preuzimanje
Izjave o skladnosti
1
Izjava o skladnosti_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULG-D, BULC-D_SL.pdf
preuzimanje

ZIP
Data Sheets
1
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BULG-D, BULC-D_SRLATIN.pdf
preuzimanje
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa pneumatskim aktuatorom serije BULG-D, BULC-D_SRLATIN.pdf
preuzimanje
Declarations of Conformity
1
Deklaracija o usklađenosti_leptir ventil sa pneumatskim aktuatorom serije BULG-D, BULC-D_SRLATIN.pdf
preuzimanje

ZIP
Data Sheets
1
Datablad_Spjällventil med pneumatiskt vriddon Serie BULG-D, BULC-D_SV.pdf
preuzimanje
BULG-080-DUE-B x 1.0
Leptir ventil s slobodnim krajem vretena BULG-080-DUE-B
Leptirasti zaporni ventil s slobodnim krajem vretena Serija BUL1-DPE-B, BULA-DPE-B, BULG-DPE-B, BULC-DPE-B, BULU-DPE-B, BULY-DPE-B; Izvedba s prirubnicom; Ugradbena duljina prema EN558−1R20; Kućište GGG40 epoksidno premazan; Osovina 1.4016; Manžeta EPDM; Temperatura medija -10...+130°C; DN 80mm; Ugradbena duljina 46mm; Područje tlaka 0…16bar; Nazivni prirubnički tlak PN10/16; Podloška Stahl verzinkt
Dodaj u košaricu
Pneumatski zakretni pogon PAD075
PAD075 x 1.0
Pneumatski zakretni pogon PAD075
Pneumatski zakretni pogon Serija PAD; ATEX II 2 G/D; dvostrukog djelovanja; Kut zakretanja 90°; prema ISO 5211/NAMUR; Radni raspon tlaka maks. 8bar; Promjer 75mm; Prirubnica ISO5211 F05/F07; Unutarnji četverokut 17mm; Moment pri 5,5 bara 66Nm
