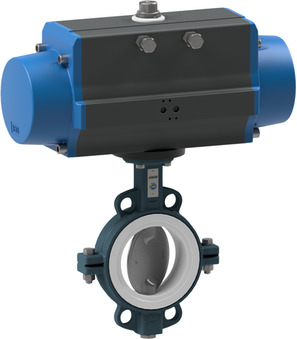

Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom BUW4-200-DSTS-D22

Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom BUW4-200-DSTS-D22

Leptir ventil s pneumatskim rotacijskim pogonom Serija BUW4-DSTS-D22; Izvedba s međuflanskom montažom; Ugradbena duljina prema EN558−1R20; Kućište GGG40 epoksidno premazan; Podloška i Osovina 1.4408; Manžetna PTFE/Silikon; Nazivni prirubnički tlak PN10/16/ANSI150; dvostrukodjelujući pogon; Upravljački tlak 5,5...8bar; Temperatura medija -10...+190°C; Područje tlaka 0...10bar; DN 200mm; Ugradbena duljina 60mm; Pogon PAD125

Intrastat broj: 84818085
Zemlja porijekla: Italija Made in Europe
Težina: 26.58 kg
Kratki broj stavke: BUW4200DSTSD22
https://www.stasto.si/web/image/product.template/102673/image_1920?unique=7812ff0

Leptir ventil s rotacijskim pogonom na komprimirani zrak Series BUW4-DSTS-D22; Vafel verzija; Duljina prema EN558−1R20; Kućište GGG40 presvučen epoksidom; disk i Val 1.4408; pljuska PTFE/silikon; Nazivni tlak prirubnice PN10/16/ANSI150; pogon dvostrukog djelovanja; Porezni pritisak 5,5...8bar; Srednja temperatura -10...+190°C; Područje ispisa 0...10bar; DN 200mm; Dužina ugradnje 60mm; pogon PAD125

2.491,60 € 2491.6 EUR 2.491,60 €

cena na zahtevo

bez PDV-a
  • Montažno sučelje VDI/VDE 3845
  • Priključna sučelja 2 VDI/VDE 3845
  • Ventilskočno sučelje Namur
  • DN
  • Ugradbena duljina
  • Funkcija
  • Širina utikača
  • Vrsta prekidača
  • Izvedba
  • Napon
  • Prekidna snaga
  • Materijal kućišta
  • Zavojnica
  • Pogon
  • Pogon 2

This combination does not exist.

Dostupnost:
See availability
Kontaktirajte nas

Tehničke specifikacije

Pogon PAD125
DN 200 mm
Ugradbena duljina 60 mm
Dokumenti
Tehnički listovi, nacrti i CAD datoteke
Pogon PAD125
DN 200 mm
Ugradbena duljina 60 mm

BUW4-200-DSTS-D22

Dokumenti

1 Dokumenti 8 Jezici

Jezično neutralno
ZIP

CAD / 3D

1
Czech / Čeština
ZIP

Izjave o sukladnosti

1

CAD / 3D

1
German / Deutsch
ZIP

Izjave o sukladnosti

1

CAD / 3D

1
English
ZIP

Izjave o sukladnosti

1

CAD / 3D

1
Hungarian / Magyar
ZIP

Izjave o sukladnosti

1

CAD / 3D

1
Polish / Język polski
ZIP

Izjave o sukladnosti

1

CAD / 3D

1
Slovenian / slovenščina
ZIP

Izjave o sukladnosti

1

CAD / 3D

1
Serbian (Latin) / srpski
ZIP

Izjave o sukladnosti

1

CAD / 3D

1
BUW4-200-DSTS-B x 1.0 kom.
BUW4-200-DSTS-B
Leptirasti zaporni ventil s slobodnim krajem vretena; Izvedba s međuflanskom montažom; Ugradna duljina prema EN558−1 R20; Kućište GGG40 epoksidno premazan; Podloška i Osovina 1.4408; Manžeta PTFE/silikon; Nazivni prirubnički tlak PN10/16/ANSI150; Temperatura medija -10...+190°C; Područje tlaka 0...10bar; DN 200mm; Ugradbena duljina 60mm
Pneumatski zakretni pogon PAD125
PAD125 x 1.0 kom.
Pneumatski zakretni pogon PAD125
Pneumatski rotacijski pogon Serija PAD; ATEX II 2 G/D; dvostrukog djelovanja; Kut zakretanja 90°; prema ISO 5211/NAMUR; Radni raspon tlaka maks. 8bar; Promjer 125mm; Prirubnica ISO5211 F07/F10; Unutarnji četverokut 22mm; Moment pri 5,5 bara 327Nm
APKTGB0049 x 1.0 kom.
APKTGB0049
Montažni komplet; za zaklopku; DN200; F10/F07-17-22
Dodaci
EB0X01
EB0X01
Materijal kućišta
plastika
Marka
STASTO
EB0X02
EB0X02
Materijal kućišta
plastika
Marka
STASTO
EB0X04YA
EB0X04YA
Materijal kućišta
aluminij
Marka
STASTO
EB0X04YA-ULCSA-01
EB0X04YA-ULCSA-01
Materijal kućišta
aluminij
Marka
STASTO
EB0X05
EB0X05
Izvedba
ATEX
Materijal kućišta
plastika
Marka
STASTO
RI4609
RI4609
promjer
125 mm
RI4623
RI4623
promjer
125 mm
RI4651
RI4651
promjer
125 mm
