Leptir-ventil s pneumatskim rotacijskim pogonom Serija BUW6-DSE-D2 Store
  1. Proizvodi
  2. spojnice
  3. Ventili, zaklopke i zasuni – automatski
  4. Pneumatski leptir ventili
  5. Leptir-ventil s pneumatskim rotacijskim pogonom Serija BUW6-DSE-D2
  6. BUW6-250-DSE-D22-EB0X01

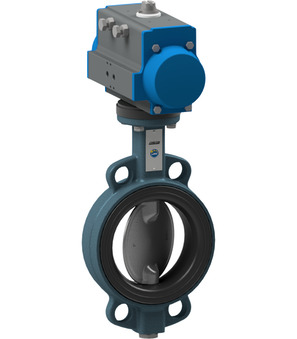

BUW6-250-DSE-D22-EB0X01

BUW6-250-DSE-D22-EB0X01

BUW6-250-DSE-D22
Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom Serija BUW6-DSE-D2; Izvedba s međuflanskom montažom; Ugradbena duljina prema EN558−1R20; Kućište GGG40 epoksidno premazan; Podloška 1.4408; Osovina 1.4016; Manžetna EPDM; Nazivni prirubnički tlak PN10/16/ANSI150; dvostrukodjelujući pogon; Upravljački tlak 5,5...8bar; Temperatura medija -10...+130°C; Raspon tlaka 0...10bar; DN 250mm; Ugradbena duljina 68mm; Pogon PAD140
EB0X01
Montažna krajnja sklopka kutija; IP65; 2 Mikroprekidač; prikladno za Pogoni PAD/PAS052-270; Prekidna snaga 4A/250VAC-1A/24VDC; Vrsta prekidača Crouzet 831613; Kontaktni materijal Srebro-nikl; Materijal kućišta Plastika

Intrastat broj: 84818085
Zemlja porijekla: Italija
Težina: 39.318 kg
Kratki broj stavke: BUW6250DSED22EB0X01
https://www.stasto.si/web/image/product.template/240102/image_1920?unique=24fee4a

BUW6-250-DSE-D22
Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom Serija BUW6-DSE-D2; Izvedba s međuflanskom montažom; Ugradbena duljina prema EN558−1R20; Kućište GGG40 epoksidno premazan; Podloška 1.4408; Osovina 1.4016; Manžetna EPDM; Nazivni prirubnički tlak PN10/16/ANSI150; dvostrukodjelujući pogon; Upravljački tlak 5,5...8bar; Temperatura medija -10...+130°C; Raspon tlaka 0...10bar; DN 250mm; Ugradbena duljina 68mm; Pogon PAD140
EP0S11
Montažni pozicioner; digitalni I/P pozicioner, 4-20 mA; Pogon PAD052-270

1.778,60 € 1778.6 EUR 1.778,60 €

cena na zahtevo

  • Montažno sučelje VDI/VDE 3845
  • Priključna sučelja 2 VDI/VDE 3845
  • Ventilskočno sučelje Namur
  • DN
  • Ugradbena duljina
  • Funkcija
  • Širina utikača
  • Vrsta prekidača
  • Izvedba
  • Napon
  • Prekidna snaga
  • Raspon tlaka
  • Kontaktni materijal
  • Materijal kućišta
  • Zavojnica
  • Pogon
  • Pogon 2

This combination does not exist.

Dostupnost:
Kontaktirajte nas

Podjeli

dimenzija
Montažno sučelje VDI/VDE 3845 80x30x20
Priključna sučelja 2 VDI/VDE 3845 80x30x30
DN 250 mm
Ugradbena duljina 68 mm
Dizajni
Vrsta prekidača Crouzet 831613
Električne ključne figure
Prekidna snaga 4A/250VAC-1A/24VDC
Pritisak
Raspon tlaka 0...10 bar
Materijali
Kontaktni materijal Srebro-nikl
Materijal kućišta plastika
Karakteristike
Pogon PAD140
