Navoj cilindričan; Tijelo PA; Stezni prsten PP; Matica PP
Ravna uvrnuta spojka Serija CF12 -
Tijelo PA; Stezni prsten PP; Matica PP
Ravna navojna priključna spojka Serija CF13 -
Navoj cilindričan; Tijelo PA; Stezni prsten PP; Matica PP
Kutni uvrnuti priključak Serija CF16 -
Tijelo PA; Stezni prsten PP; Matica PP
Kutni navojni priključak Serija CF17 -
Navoj cilindričan; Tijelo PA; Stezni prsten PP; Matica PP
T-uvodna navojna spojka Serija CF21 -
Tijelo PA; Stezni prsten PP; Matica PP
Ravni spoj Serija CF13 -
Tijelo PA; Stezni prsten PP; Matica PP
Kutni spojnik Serija CF17 -
Tijelo PA; Stezni prsten PP; Matica PP
T-spojnica Serija CF29 -
Tijelo PA; Stezni prsten PP; Matica PP
Prolazni priključak Serija CF27 -
Tijelo PA; Stezni prsten PP; Matica PP
Kutni priključak za prolaz kroz stijenku Serija CF48 -
Materijal PP

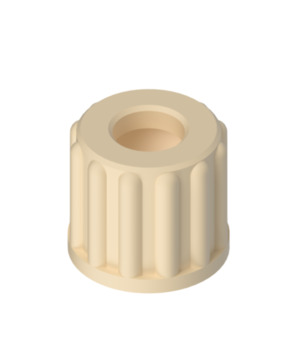

Navrtna matica Serija CF33 -
Materijal PP

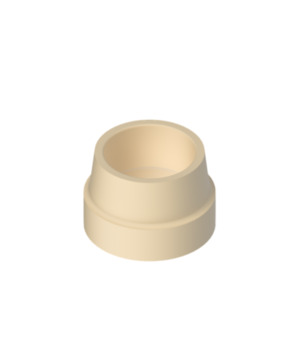

Stezni prsten Serija CF46
Stezne spojnice - PA/PP<br>Tlak pri 20 °C 10 bar, pri 60 °C 1 bar

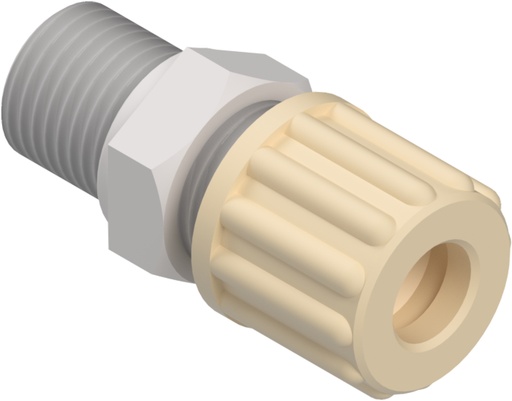

Ravna uvrnuta spojka Serija CF12
Navoj cilindričan; Tijelo PA; Stezni prsten PP; Matica PP
Grundversion
| promjer | Vanjski navoj | Vrsta | Sekvenca |
|---|---|---|---|
| 6/4 mm | G 1/8" | CF12-06-18-C | 6740000 |
| 6/4 mm | G 1/4" | CF12-06-14-C | 6740001 |
| 6/4 mm | G 3/8" | CF12-06-38-C | 6740002 |
| 6/4 mm | G 1/2" | CF12-06-12-C | 6740003 |
| 8/6 mm | G 1/8" | CF12-08-18-C | 6740004 |
| 8/6 mm | G 1/4" | CF12-08-14-C | 6740005 |
| 8/6 mm | G 3/8" | CF12-08-38-C | 6740006 |
| 8/6 mm | G 1/2" | CF12-08-12-C | 6740007 |
| 10/8 mm | G 1/8" | CF12-10-18-C | 6740008 |
| 10/8 mm | G 1/4" | CF12-10-14-C | 6740009 |
| 10/8 mm | G 3/8" | CF12-10-38-C | 6740010 |
| 10/8 mm | G 1/2" | CF12-10-12-C | 6740011 |
| 12/9 mm | G 1/8" | CF12-12/9-18-C | 6740012 |
| 12/9 mm | G 1/4" | CF12-12/9-14-C | 6740013 |
| 12/9 mm | G 3/8" | CF12-12/9-38-C | 6740014 |
| 12/9 mm | G 1/2" | CF12-12/9-12-C | 6740015 |
Ravna navojna priključna spojka Serija CF13
Tijelo PA; Stezni prsten PP; Matica PP
Grundversion
| promjer | Unutarnji navoj | Vrsta | Sekvenca |
|---|---|---|---|
| 6/4 mm | G 1/8" | CF13-06-18-C | 6750000 |
| 6/4 mm | G 1/4" | CF13-06-14-C | 6750001 |
| 6/4 mm | G 3/8" | CF13-06-38-C | 6750002 |
| 6/4 mm | G 1/2" | CF13-06-12-C | 6750003 |
