ATEX II 2 G/D; dvostrukog djelovanja; Kut zakretanja 90°; prema ISO 5211/NAMUR; Radni raspon tlaka maks. 8bar
Pneumatski zakretni pogon Serija PAD -
ATEX II 2 G/D; jednodjelujući; Kut zakretanja 90°; prema ISO 5211/NAMUR; Radni raspon tlaka maks. 8bar
Pneumatski zakretni pogon Serija PAS -
prikladno za Armature s 90° hodom preklapanja; pogodno za najviše 100 preklapanja dnevno; Krajnji prekidač položaja, potpuno ožičen; 2 potencijalno slobodna kontakta za povratnu dojavu krajnjih položaja; uključujući ručno hitno upravljanje

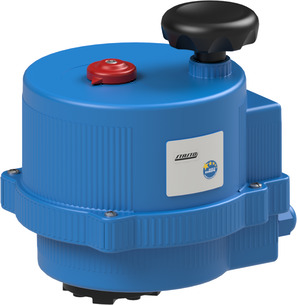

Električni pogon Serija VB -
prikladno za Pneumatski zakretni pogon PAD, PAS
Set brtvi NBR -
prikladno za Pneumatski zakretni pogon PAD, PAS
Klizna jedinica -
prikladno za Pneumatski zakretni pogon PAD, PAS
Set brtvi FKM
Rezervni dijelovi
Pneumatski zakretni pogon Serija PAD
ATEX II 2 G/D; dvostrukog djelovanja; Kut zakretanja 90°; prema ISO 5211/NAMUR; Radni raspon tlaka maks. 8bar
Grundversion
| promjer | prirubnica ISO5211 | Unutarnji četverokut | Upravljački tlak | Moment pri 5,5 bara | Napon | Izvedba | promjer Crijevo | Priključak | Smjer prigušivanja | Izlazni tlak | Vrsta | Sekvenca |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 mm | F03 | 9 mm | 1...8 bar | 8 Nm | - | ATEX | - | - | - | - | PAD032 | 25590001 |
| 52 mm | F03/F05 | 11 mm | 1...8 bar | 20 Nm | - | ATEX | - | - | - | - | PAD052 | 25590003 |
| 63 mm | F05/F07 | 14 mm | 1...8 bar | 36 Nm | - | ATEX | - | - | - | - | PAD063 | 25590005 |
| 75 mm | F05/F07 | 17 mm | 1...8 bar | 66 Nm | - | ATEX | - | - | - | - | PAD075 | 25590008 |
| 85 mm | F05/F07 | 17 mm | 1...8 bar | 96 Nm | - | ATEX | - | - | - | - | PAD085 | 25590011 |
| 100 mm | F07/F10 | 17 mm | 1...8 bar | 150 Nm | - | ATEX | - | - | - | - | PAD100 | 25590013 |
| 115 mm | F07/F10 | 22 mm | 1...8 bar | 249 Nm | - | ATEX | - | - | - | - | PAD115 | 25590016 |
| 125 mm | F07/F10 | 22 mm | 1...8 bar | 327 Nm | - | ATEX | - | - | - | - | PAD125 | 25590018 |
| 140 mm | F10/F12 | 27 mm | 1...8 bar | 451 Nm | - | ATEX | - | - | - | - | PAD140 | 25590022 |
| 160 mm | F10/F12 | 27 mm | 1...8 bar | 630 Nm | - | ATEX | - | - | - | - | PAD160 | 25590024 |
| 180 mm | F10/F14 | 36 mm | 1...8 bar | 868 Nm | - | ATEX | - | - | - | - | PAD180 | 25590025 |
| 200 mm | F14 | 36 mm | 1...8 bar | 1170 Nm | - | ATEX | - | - | - | - | PAD200 | 25590027 |
| 230 mm | F16 | 46 mm | 1...8 bar | 1934 Nm | - | ATEX | - | - | - | - | PAD230 | 25590028 |
| 270 mm | F16 | 46 mm | 1...8 bar | 2842 Nm | - | ATEX | - | - | - | - | PAD270 | 25590031 |
Varianten
| promjer | prirubnica ISO5211 | Unutarnji četverokut | Upravljački tlak | Moment pri 5,5 bara | Napon | Izvedba | promjer Crijevo | Priključak | Smjer prigušivanja | Izlazni tlak | Vrsta | Sekvenca |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 63 mm | F05/F07 | 14 mm | 1...8 bar | 36 Nm | 24VDC / 48V/50-60Hz | ATEX | - | - | - | - | PAD063-ABS51-C001-03-C002-31-6 | 25590006 |
| 75 mm | F05/F07 | 17 mm | 1...8 bar | 66 Nm | 24VDC / 48V/50-60Hz | ATEX | - | - | - | - | PAD075-ABS54-C001-03-C002-31-LV-2-EB0X02X-WST-HVB | 25590009 |
| 100 mm | F07/F10 | 17 mm | 1...8 bar | 150 Nm | 230V/50-60Hz | ATEX | - | - | - | - | PAD100-MFFALFUAL09733-ABS54-PI06-C001-22-C002-31-6 | 25590014 |
| 125 mm | F07/F10 | 22 mm | 1...8 bar | 327 Nm | - | ATEX | 8 mm | 1/4" | s navoja na crijevo (izlaz zraka) | - | PAD125-UFC05-C-14-08 | 25590019 |
| 125 mm | F07/F10 | 22 mm | 1...8 bar | 327 Nm | 24VDC / 48V/50-60Hz | ATEX | - | - | - | - | PAD125-ABS54-C001-03-C002-31-LV-2-EB0X02X-WST-HVB | 25590020 |
| 230 mm | F16 | 46 mm | 1...8 bar | 1934 Nm | 24VDC | ATEX | - | - | - | - | PAD230-ABS55-EPC02400-1 | 25590029 |
