Tijelo Mjed; Klizač Plastika PPS; Brtva NBR; Temperatura medija -20…+100°C
Aksijalni nepovratni ventil Serija 100000 -
Tijelo Mjed; Klizač Plastika PPS; Brtva FKM; Temperatura medija -10…+150°C
Aksijalni nepovratni ventil Serija 100001 -
Materijal 1.4301; Navojni priključni dio Poliamid
Usisna košara Serija 110100 -
Vanjski navoj; Tijelo Mjed; Brtva FKM; Temperatura medija -10…+180°C
Aksijalni nepovratni ventil Serija 227 -
Unutarnji/vanjski navoj; Tijelo Mjed niklan; Brtva NBR; Raspon tlaka 0,2...10bar; Temperatura medija -10…+70°C
Aksijalni nepovratni ventil Serija 228 -
Brtva FKM; Temperatura medija -20…+150°C
Aksijalni nepovratni ventil Serija 304,CH014-V -
Materijal 1.4301
Usisna košara Serija ST304 -
Tijelo, Tanjur 1.4404; Opruga 1.4310; Brtva FKM; Područje tlaka 0,2...10bar; Temperatura medija -10…+150°C
Aksijalni nepovratni ventil Serija VX23 -
Tijelo, Unutarnji dijelovi 1.4401; Brtva PTFE; Područje tlaka 0,1...16bar; Temperatura medija -30…+130°C
Aksijalni nepovratni ventil Serija 316 -
opterećen oprugom; Tijelo Crveni lijevani bronz; Unutarnji dijelovi Mjed/Nehrđajući čelik; Brtva FKM; Raspon tlaka 0,1…25bar; Temperatura medija -10…+120°C
Povratni ventil s kosim sjedištem Serija 1072 -
opružno opterećen; Tijelo, Unutarnji dijelovi Mjed; Brtva FKM; Raspon tlaka 0,04…25bar; Temperatura medija 0…+100°C

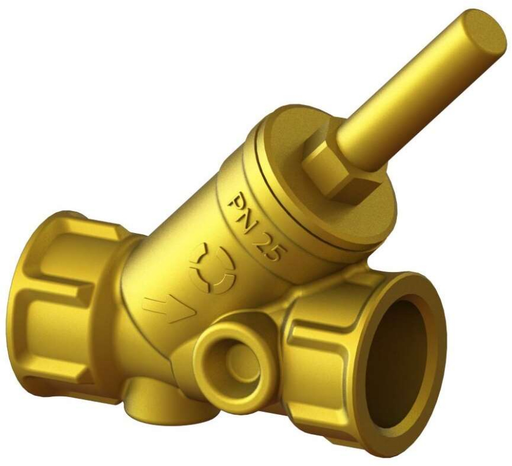

Povratni ventil s koso sjedištem Serija CH117 -
opružno opterećen; Tijelo 1.4408; Unutarnji dijelovi 1.4571/1.4310; Brtva PTFE; Temperatura medija -20…+200°C
Povratni ventil s koso sjedištem Serija 4000 -
Izvedba za ugradnju između prirubnica; Tijelo 1.4408; Ventilska ploča 1.4404; metalno brtveći; Temperatura medija -55…+250°C

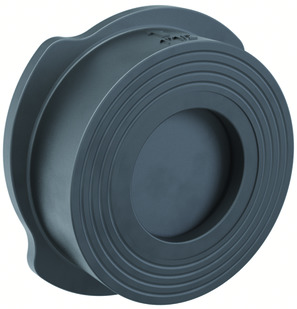

Povratni ventil Serija CH009 -
Izvedba s međuflanskom montažom; Vraćanje vlastitom težinom; Kućište Pocinčani čelik; Brtva NBR; Temperatura medija -10…+120°C
Nepovratna zaklopka Serija CS-2466/CS-2424 -
Izvedba s međuflanskom montažom; Vraćanje vlastitom težinom; Kućište, Zaklopka 1.4401; Brtva FKM; Temperatura medija -50…+260°C

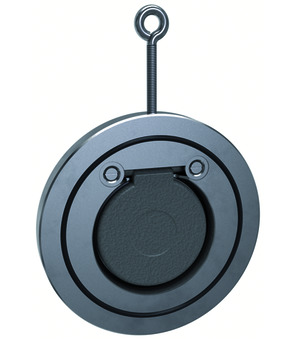

Nepovratna zaklopka Serija CS-6666 -
Izvedba s međuflanskom montažom; Vraćanje pomoću sile opruge; Kućište Pocinčani čelik; Brtva NBR; Temperatura medija -10…+120°C

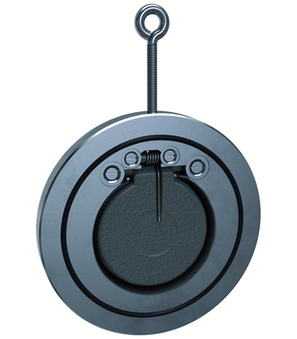

Nepovratna zaklopka Serija CM-2466/CM-2424 -
Izvedba za ugradnju između prirubnica; Vraćanje pomoću opružne sile; Kućište, Zaklopka 1.4401; Brtva FKM; Temperatura medija -50…+260°C
Nepovratna zaklopka Serija CM-6666
Nepovratni ventili i zaklopke
Aksijalni nepovratni ventil Serija 100000
Tijelo Mjed; Klizač Plastika PPS; Brtva NBR; Temperatura medija -20…+100°C
| Unutarnji navoj | Ugradbena duljina | Raspon tlaka | Vrsta | Sekvenca |
|---|---|---|---|---|
| RP 3/8" | 47 mm | 0,03...40 bar | 100000-3/8" | 33300000 |
| RP 1/2" | 59 mm | 0,03...40 bar | 100000-1/2" | 33300001 |
| RP 3/4" | 65 mm | 0,03...40 bar | 100000-3/4" | 33300002 |
| RP 1" | 75 mm | 0,03...25 bar | 100000-1" | 33300003 |
| RP 1 1/4" | 83 mm | 0,03...25 bar | 100000-11/4" | 33300004 |
| RP 1 1/2" | 89 mm | 0,03...16 bar | 100000-11/2" | 33300005 |
| RP 2" | 101,5 mm | 0,03...16 bar | 100000-2" | 33300006 |
| RP 2 1/2" | 121 mm | 0,03...16 bar | 100000-21/2" | 33300007 |
| RP 3" | 136 mm | 0,03...16 bar | 100000-3" | 33300008 |
| RP 4" | 158 mm | 0,03...16 bar | 100000-4" | 33300009 |
Aksijalni nepovratni ventil Serija 100001
Tijelo Mjed; Klizač Plastika PPS; Brtva FKM; Temperatura medija -10…+150°C
| Unutarnji navoj | Ugradbena duljina | Raspon tlaka | Temperatura medija | Vrsta | Sekvenca |
|---|---|---|---|---|---|
| RP 3/8" | 47 mm | 0,03...40 bar | -10...+130 °C | 100001-3/8" | 33310000 |
| RP 1/2" | 59 mm | 0,03...40 bar | -10...+130 °C | 100001-1/2" | 33310001 |
| RP 3/4" | 65 mm | 0,03...40 bar | -10...+130 °C | 100001-3/4" | 33310002 |
| RP 1" | 75 mm | 0,03...25 bar | -10...+130 °C | 100001-1" | 33310003 |
| RP 1 1/4" | 83 mm | 0,03...25 bar | -10...+130 °C | 100001-11/4" | 33310004 |
| RP 1 1/2" | 89 mm | 0,03...16 bar | -10...+130 °C | 100001-11/2" | 33310005 |
| RP 2" | 101,5 mm | 0,03...16 bar | -10...+130 °C | 100001-2" | 33310006 |
| RP 2 1/2" | 121 mm | 0,03...16 bar | -10...+150 °C | 100001-21/2" | 33310007 |
| RP 3" | 136 mm | 0,03...16 bar | -10...+150 °C | 100001-3" | 33310008 |
| Vanjski navoj | Vrsta |
|---|---|
| G 3/8" | 110100-3/8" |
