Izvedba za ugradnju između prirubnica; Ugradbena duljina prema EN558−1R20; Kućište GGG40 epoksidno premazan; Osovina 1.4016; Manžetna EPDM; Nazivni prirubnički tlak PN10/16/ANSI150; Temperatura medija -10...+130°C; Raspon tlaka 0...16bar

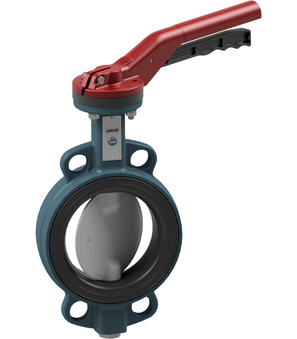

Zaporni leptir ventil s ručicom Serija BUW6-DE-L -

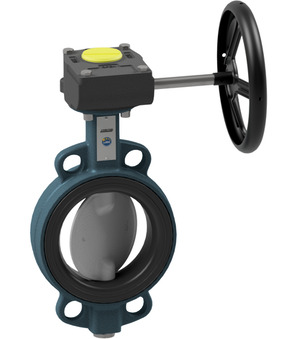

Izvedba s međuflanskom montažom; Ugradbena duljina sukladno EN558−1R20; Kućište GGG40 epoksidno premazan; Podloška GGG40 pocinčano; Osovina 1.4016; manšeta EPDM; Nazivni prirubnički tlak PN10/16/ANSI150; Temperatura medija -10...+130°C; Područje tlaka 0...16barZaporni leptir ventil s ručnim prijenosnikom Serija BUW6-DPE-G
-
Izvedba s međuflanskom montažom; Ugradbena duljina prema EN558−1R20; Kućište GGG40 epoksidno premazan; Podloška 1.4408; Osovina 1.4016; Manžetna EPDM; Nazivni prirubnički tlak PN10/16/ANSI150; Temperatura medija -10...+130°C; Područje tlaka 0...16bar

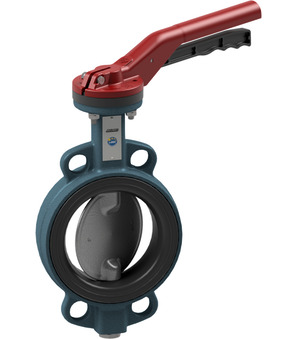

Leptirasti zaporni ventil s ručicom Serija BUW6-DSE-L -
Izvedba s međuflanskom montažom; Ugradbena duljina prema EN558−1R20; Kućište GGG40 epoksidno premazan; Podloška 1.4408; Osovina 1.4016; Manžeta EPDM; Nazivni prirubnički tlak PN10/16/ANSI150; Temperatura medija -10...+130°C; Područje tlaka 0...16bar

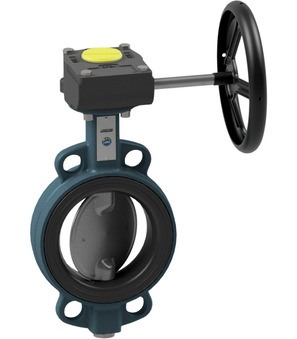

Zaporni leptir ventil s ručnim prijenosnikom Serija BUW6-DSE-G -
Izvedba s međuflanskom montažom; Ugradbena duljina prema EN558−1R20; za abrazivne medije (npr. pijesak, cement itd.); Kućište GGG40 epoksidno premazan; Podloška 1.4408; Osovina 1.4016; Manžetna NBR s karboksilnim skupinama; Nazivni prirubnički tlak PN10/16/ANSI150; Temperatura medija -10...+100°C; Područje tlaka 0...6bar

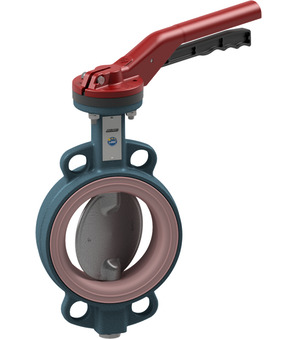

Leptirasti zaporni ventil s ručicom Serija BUW2-DSC-L -
Izvedba s prirubnicom; Ugradbena duljina prema EN558−1R20; Kućište GGG40 epoksidno premazan; Osovina 1.4016; Manžeta EPDM; Temperatura medija -10...+130°C

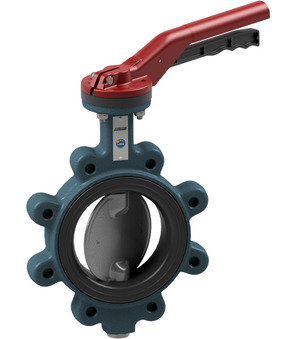

Leptirasti zaporni ventil s ručicom Serija BULG-L, BULC-L -
Izvedba s prirubnicom; Ugradbena duljina sukladno EN558−1R20; Kućište GGG40 epoksidno premazan; Podloška 1.4408; Osovina 1.4016; Manžeta EPDM; Nazivni prirubnički tlak PN10; Temperatura medija -10...+130°C; Područje tlaka 0...10bar

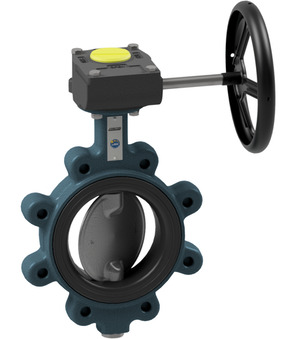

Zaporni leptir ventil s ručnim reduktorom Serija BULC-G -
Izvedba s prirubnicom; Ugradbena duljina prema EN558−1R20; Kućište GGG40 epoksidno premazan; Podloška 1.4408; Osovina 1.4016; Manžeta EPDM; Temperatura medija -10...+130°C

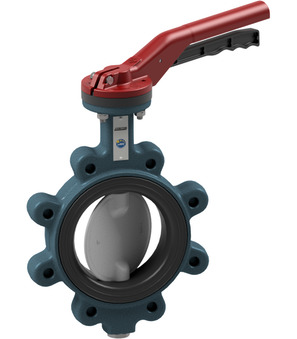

Leptirasti zaporni ventil s ručicom Serija BULG-L, BULC-L -

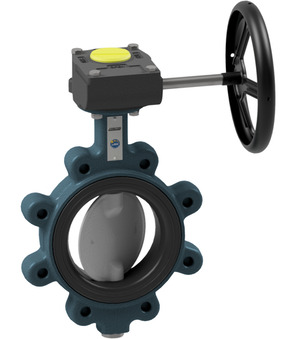

Izvedba s prirubnicom; Ugradbena duljina prema EN558−1R20; Kućište GGG40 epoksidno premazan; Podloška GGG40 pocinčano; Osovina 1.4016; Manžeta EPDM; Nazivni prirubnički tlak PN10; Temperatura medija -10...+130°C; Raspon tlaka 0...10barZaporni leptir ventil s ručnim reduktorom Serija BULG-G, BULC-G
-
Izvedba s međuflanskom montažom; Ispitano prema DVGW za plin; Ugradbena duljina prema EN558−1R20; Kućište GGG40 epoksidno premazan; Podloška 1.4408; Osovina 1.4016; Manžetna NBR; Nazivni prirubnički tlak PN10/16/ANSI150; Temperatura medija -10...+60°C

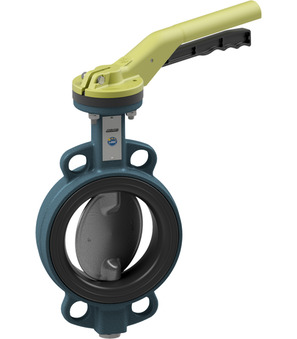

Zaporni leptir ventil s ručicom Serija BUW6-DSD-L -
Izvedba s međuflanskom montažom; Ugradbena duljina prema EN558−1R20; Kućište GGG40 epoksidno premazan; Podloška i Osovina 1.4408; Manžeta PTFE/silikon; Nazivni prirubnički tlak PN10/16/ANSI150; Temperatura medija -10...+190°C; Područje tlaka 0...10bar

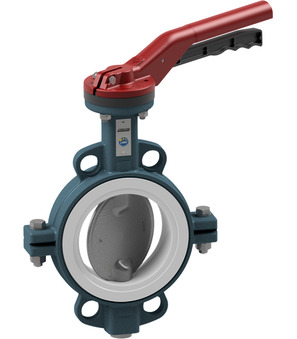

Leptirasti zaporni ventil s ručicom Serija BUW4-DSTS-L -
Izvedba s međuflanskom montažom; Ugradbena duljina prema EN558−1R20; Kućište GGG40 epoksidno premazan; Podloška i Osovina 1.4408; Manžeta PTFE/silikon; Nazivni prirubnički tlak PN10/16/ANSI150; Temperatura medija -10...+190°C; Područje tlaka 0...10bar

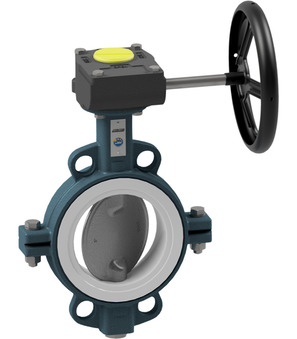

Zaporni leptir ventil s ručnim reduktorom Serija BUW4-DSTS-G -
Izvedba s međuflanskom montažom; dvostruko ekscentričan; Ugradbena duljina prema EN558−1R20; Kućište Čelik epoksidno premazan; Podloška 1.4408; Osovina 1.4542; Sjedište Inconel 625; Nazivni prirubnički tlak PN10/16/25/ANSI150; Temperatura medija -10...+425°C; Raspon tlaka 0...25barLeptirasti zaporni ventil s ručicom Serija BUW9-CSIS-L
-
Izvedba za ugradnju između prirubnica; dvostruko ekscentrično; Ugradbena duljina prema EN558−1R20; Kućište Čelik epoksidno premazan; Podloška 1.4408; Osovina 1.4542; sjedalo Inconel 625; Temperatura medija -10...+425°C; Raspon tlaka 0...25bar

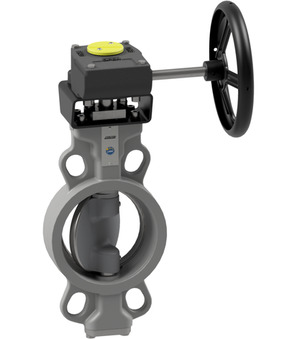

Zaporni leptir ventil s ručnim prijenosnikom Serija BUW-CSIS-G -
Izvedba za ugradnju između prirubnica; dvostruko ekscentrično; Ugradbena duljina sukladno EN558−1R20; Kućište i Podloška 1.4408; Osovina 1.4542; Sjedište Inconel 625; Nazivni prirubnički tlak PN10/16/25/ANSI150; Temperatura medija -10...+425°C; Područje tlaka 0...25bar

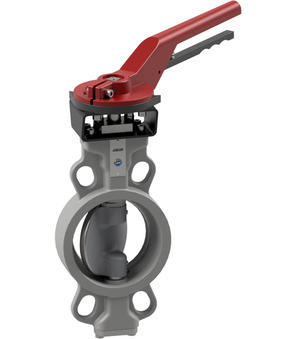

Leptirasti zaporni ventil s ručicom Serija BUW9-SSIS-L -
Izvedba s međuflanskom montažom; dvostruko ekscentrično; Ugradbena duljina prema EN558−1R20; Kućište, Podloška 1.4408; Osovina 1.4542; Sjedište Inconel 625; Temperatura medija -10...+425°C; Raspon tlaka 0...25bar
Zaporni leptir ventil s ručnim reduktorom Serija BUW-SSIS-G
Zaporni leptiri
Zaporni leptir ventil s ručicom Serija BUW6-DE-L
Izvedba za ugradnju između prirubnica; Ugradbena duljina prema EN558−1R20; Kućište GGG40 epoksidno premazan; Osovina 1.4016; Manžetna EPDM; Nazivni prirubnički tlak PN10/16/ANSI150; Temperatura medija -10...+130°C; Raspon tlaka 0...16bar
| DN | Ugradbena duljina | Raspon tlaka | Podloška | Vrsta | Sekvenca |
|---|---|---|---|---|---|
| 50 mm | 43 mm | 0...16 bar | Pocinčani čelik | BUW6-050-DUE-L | 27830000 |
| 65 mm | 46 mm | 0...16 bar | Pocinčani čelik | BUW6-065-DUE-L | 27830001 |
| 80 mm | 46 mm | 0...16 bar | Pocinčani čelik | BUW6-080-DUE-L | 27830002 |
| 100 mm | 52 mm | 0...16 bar | Pocinčani čelik | BUW6-100-DUE-L | 27830003 |
| 125 mm | 56 mm | 0...16 bar | GGG40 pocinčano | BUW6-125-DPE-L | 27830004 |
| 150 mm | 56 mm | 0...16 bar | GGG40 pocinčano | BUW6-150-DPE-L | 27830005 |
| 200 mm | 60 mm | 0...16 bar | GGG40 pocinčano | BUW6-200-DPE-L | 27830006 |
| 250 mm | 68 mm | 0...16 bar | GGG40 pocinčano | BUW6-250-DPE-L | 27830007 |
| 300 mm | 78 mm | 0...16 bar | GGG40 pocinčano | BUW6-300-DPE-L | 27830008 |
Zaporni leptir ventil s ručnim prijenosnikom Serija BUW6-DPE-G
| DN | Ugradbena duljina | Raspon tlaka | Vrsta | Sekvenca |
|---|---|---|---|---|
| 200 mm | 60 mm | 0...16 bar | BUW6-200-DPE-G | 27840000 |
| 250 mm | 68 mm | 0...16 bar | BUW6-250-DPE-G | 27840001 |
| 300 mm | 78 mm | 0...16 bar | BUW6-300-DPE-G | 27840002 |
| 350 mm | 78 mm | 0...16 bar | BUW6-350-DPE-G | 27840003 |
| 400 mm | 102 mm | 0...16 bar | BUW6-400-DPE-G | 27840004 |
| 450 mm | 114 mm | 0...16 bar | BUW6-450-DPE-G | 27840005 |
| 500 mm | 127 mm | 0...16 bar | BUW6-500-DPE-G | 27840006 |
| DN | Ugradbena duljina | Raspon tlaka | Vrsta |
|---|---|---|---|
| 40 mm | 33 mm | 0...16 bar | BUW6-040-DSE-G |
| DN | Ugradbena duljina | Raspon tlaka | Izvedba | Vrsta |
|---|---|---|---|---|
| 40 mm | 33 mm | 0...16 bar | - | BUW6-040-DSE-L |
| DN | Ugradbena duljina | Raspon tlaka | Vrsta |
|---|---|---|---|
| 65 mm | 46 mm | 0...16 bar | BUW6-065-DSE-G |
| DN | Ugradbena duljina | Raspon tlaka | Izvedba | Vrsta |
|---|---|---|---|---|
| 50 mm | 43 mm | 0...16 bar | - | BUW6-050-DSE-L |
