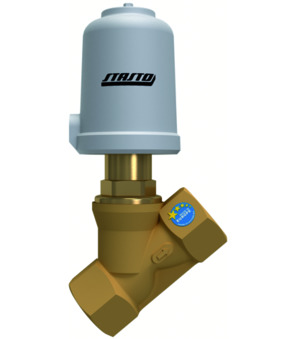

Tlačno upravljani sjedeći ventil SE01-12-RT51
Tlačno upravljani sjedeći ventil Serija SE01-RT; NC; Kućište Crveni lijevani bronz; Brtva PTFE; Unutarnji navoj; za plinovite medije (Para maks. 140°C); zatvarajući se protokom medija; Temperatura medija -30...+170°C; G 1/2"; DN 15mm; Radni tlak 0-16bar; Upravljački tlak 5-10bar; Promjer Pogon 50mm
Intrastat broj: 84818079
Zemlja porijekla: Njemačka
Težina: 1.12 kg
Kratki broj stavke: SE0112RT51
Zemlja porijekla: Njemačka
Težina: 1.12 kg
Kratki broj stavke: SE0112RT51
tlačno kontrolirani dosjedni ventil Series SE01-RT; NC; Kućište kovčeg; pečat PTFE; female thread; za plinovite medije (pare max. 140°C); zatvarajući se s medijskim tokom; srednje temperature -30...+170°C; G 1/2"; DN 15mm; radni tlak 0-16bar; kontrolni pritisak 5-10bar; promjer pogon 50mm
| dimenzija | |
|---|---|
| Unutarnji navoj | G 1/2" |
| DN | 15 mm |
| promjer Pogon | 50 mm |
| Pritisak | |
| Radni tlak | 0...16 bar |
| Upravljački tlak | 5...10 bar |
| Karakteristike | |
| Temperatura medija | -30...+170 °C |
Tehnički listovi, upute, 3D datoteke i certifikati...
Na vašem jeziku
ZIPData Sheets
1Podatkovni list_Tlačno upravljani sjedeći ventil Serija SE01-RT_HR.pdf
preuzimanje
CAD / 3D
1CADSTEP_SE0112RT51.stp
preuzimanje
Datové listy
1Datový list_Sedlový ventil - tlakem ovládaný série SE01-RT_CS.pdf
preuzimanje
Prohlášení o shodě
1Prohlášení o shodě_Sedlový ventil - tlakem ovládaný série SE01-RT_CS.pdf
preuzimanje
Data Sheets
1Datablad_Trykstyret sædeventil Serie SE01-RT_DA_DK.pdf
preuzimanje
Datenblätter
1Datenblatt_Druckgesteuertes Sitzventil Serie SE01-RT_DE.pdf
preuzimanje
Konformitätserklärungen
1Konformitätserklärung_Druckgesteuertes Sitzventil Serie SE01-RT_DE.pdf
preuzimanje
Data Sheets
1Δελτίο δεδομένων_Πιλοτικά ελεγχόμενη βαλβίδα έδρας υπό πίεση Σειρά SE01-RT_EL_GR.pdf
preuzimanje
Data Sheets
1Data sheet_Pneumatically operated seat valve Series SE01-RT_EN.pdf
preuzimanje
Declarations of Conformity
1Declaration of conformity_Pneumatically operated seat valve Series SE01-RT_EN.pdf
preuzimanje
Data Sheets
1Ficha técnica_Válvula de asiento pilotada por presión Serie SE01-RT_ES.pdf
preuzimanje
Data Sheets
1Tietolehti_Paineohjattu istukkaventtiili Sarja SE01-RT_FI.pdf
preuzimanje
Data Sheets
1Fiche technique_Soupape à siège pilotée par pression Série SE01-RT_FR.pdf
preuzimanje
Adatlapok
1Adatlap_pneumatikusan vezérelt ülékes szelep sorozat SE01-RT_HU.pdf
preuzimanje
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_pneumatikusan vezérelt ülékes szelep sorozat SE01-RT_HU.pdf
preuzimanje
Data Sheets
1Scheda tecnica_Valvola a sede comandata dalla pressione Serie SE01-RT_IT.pdf
preuzimanje
Data Sheets
1Datablad_Trykkstyrt seteventil Serie SE01-RT_NB_NO.pdf
preuzimanje
Data Sheets
1Datasheet_Drukgestuurd zittingventiel Serie SE01-RT_NL.pdf
preuzimanje
Karty katalogowe
1Arkusz danych_zawór grzybkowy z napędem pneumatycznym Seria SE01-RT_PL.pdf
preuzimanje
Deklaracje zgodności
1Deklaracja zgodności_zawór grzybkowy z napędem pneumatycznym Seria SE01-RT_PL.pdf
preuzimanje
Data Sheets
1Fișă de date_Supapă cu clapetă controlată de presiune serie SE01-RT_RO.pdf
preuzimanje
Podatkovni listi
1Podatkovni list_Tlačno krmiljen sedežni ventil serija SE01-RT_SL.pdf
preuzimanje
Izjave o skladnosti
1Izjava o skladnosti_Tlačno krmiljen sedežni ventil serija SE01-RT_SL.pdf
preuzimanje
Data Sheets
1Tehnički list_pneumatski upravljani ventil sa sedištem serije SE01-RT_SRLATIN.pdf
preuzimanje
Declarations of Conformity
1Deklaracija o usklađenosti_pneumatski upravljani ventil sa sedištem serije SE01-RT_SRLATIN.pdf
preuzimanje
Data Sheets
1Datablad_Tryckstyrd sätesventil Serie SE01-RT_SV.pdf
preuzimanje
Za ovaj proizvod nema dostupnih rezervnih dijelova.
