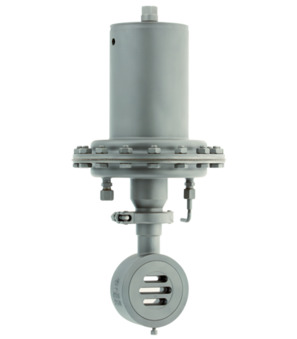

Regulator tlaka s kliznim zasunom Serija SG17; samomedijski upravljan; Nazivni tlak PN10/40; Izvedba s međuflanskom montažom; Materijal Nehrđajući čelik 1.4408; Membrana CR; Fiksni brtveni prsten Edelstahl 1.4571 beschichtet; Pokretna brtvena podloška SFC; Nazivni promjer 20mm; Kvs-vrijednost 6,4 (100%); Karakteristična krivulja linear; Raspon tlaka 0,3...1,2bar; Ugradbena duljina 33mm
Zemlja porijekla: Njemačka
Težina: 13.2 kg
Kratki broj stavke: SG1720WWF0.31.2
klizna vrata regulator tlaka Series SG17; samomedijski kontroliran; nazivni tlak PN10/40; dizajn srednje prirubnice; materijal stainless steel 1.4408/1.4581; membrana CR; disk za brtvljenje fiksiran Edelstahl 1.4571 beschichtet; disk za brtvljenje pomičan SFC; nazivni promjer 20mm; Kvs vrijednost 6,4 (100%); karakteristična krivulja linear; raspon tlaka 0,3...1,2bar; duljina ugradnje 33mm
Tehničke specifikacije
| Raspon tlaka | 0,3...1,2 bar |
|---|---|
| Fiksni brtveni prsten | Obloženi nehrđajući čelik 1.4571 |
| Pokretna brtvena pločica | SFC |
| DN | 20 mm |
| Raspon tlaka | 0,3...1,2 bar |
| Fiksni brtveni prsten | Obloženi nehrđajući čelik 1.4571 |
| Pokretna brtvena pločica | SFC |
| DN | 20 mm |
| kvs-vrijednost | 6,4 (100%) |
| Karakteristična krivulja | linearno |
| Ugradbena duljina | 33 mm |
SG17-20-WWF0,3/1,2
Dokumenti
German / Deutsch
Upute za montažu i uporabu
1-
PDF
Betriebsanleitung · Gleitschieber-Druckregler Serie SG17 · DE
Upute za uporabu 7,6 MB Ažurirano 13.06.2026
