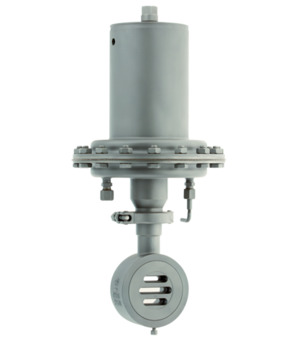

Klizni klipni regulator tlaka Serija SG17; samomedijski upravljan; Nazivni tlak PN10/40; Izvedba s međuflanskom montažom; Materijal Nehrđajući čelik 1.4408; Membrana EPDM; Fiksni brtveni prsten STN2; Pomični brtveni prsten STN2/STN3; Nazivni promjer 50mm; Kvs-vrijednost 45 (100%); Karakteristična krivulja linear; Područje tlaka 4...10bar; Ugradbena duljina 43mm; uklj. ekspanzijska posuda
Zemlja porijekla: Njemačka
Kratki broj stavke: SG1750WWN41001
Regulator pritiska kliznih vrata Series SG17; vlastiti mediji kontrolirani; Nazivni tlak PN10/40; Vafel verzija; materijal stainless steel 1.4408/1.4581; membrana EPDM; Brtveni disk fiksiran STN2; Pomični disk za brtvljenje STN2/STN3; Nazivni promjer 50mm; Kvs vrijednost 45 (100%); karakteristična krivulja linear; Područje ispisa 4...10bar; Dužina ugradnje 43mm; uklj. Kompenzacijska posuda
Tehničke specifikacije
| Raspon tlaka | 2...5 bar |
|---|---|
| Fiksni brtveni prsten | Obloženi nehrđajući čelik 1.4571 |
| Pokretna brtvena pločica | SFC |
| DN | 50 mm |
| Raspon tlaka | 2...5 bar |
| Fiksni brtveni prsten | Obloženi nehrđajući čelik 1.4571 |
| Pokretna brtvena pločica | SFC |
| DN | 50 mm |
| kvs-vrijednost | 45 (100%) |
| Karakteristična krivulja | linearno |
| Ugradbena duljina | 43 mm |
SG17-50-WWN4/10-01
Dokumenti
German / Deutsch
Upute za montažu i uporabu
1-
PDF
Betriebsanleitung · Gleitschieber-Druckregler Serie SG17 · DE
Upute za uporabu 7,6 MB Ažurirano 13.06.2026
