SL012-34-BDV08230AY-C003-31-CV20-6

Price:

346,90 €
2/2-putni elektromagnetski ventil Serija SL012 Store
  1. Proizvodi
  2. spojnice
  3. Magnetni ventili za tekućine i plinove
  4. 2/2-putni elektromagnetski ventili – pilotno upravljani
  5. 2/2-putni elektromagnetski ventil Serija SL012
  6. SL012-34-BDV08230AY-C003-31-CV20-6
SL012-34-BDV08230AY-C003-31-CV20-6
SL012-34-BDV08230AY-C003-32-6
SL012-34-BDV08230AY-C003-32-6
336,80 €
336,80 €
SL012-34-BDV08230AY-C003-32-LV-1
SL012-34-BDV08230AY-C003-32-LV-1
342,20 €
342,20 €

SL012-34-BDV08230AY-C003-31-CV20-6

SL012-34

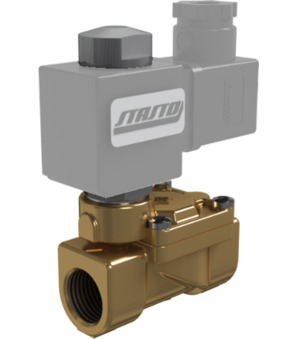

2/2-putni elektromagnetski ventil Serija SL012; predupravljen; NC; Izvedba klipa; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva PTFE ojačan staklenim vlaknima; Temperatura medija -40...+180°C; Standardna zavojnica BDV; Širina utikača 32mm; G 3/4"; DN 19mm; Tlak AC/DC 0,9-10bar; Ugradbena duljina 74mm
BDV08230AY
Magnetna zavojnica Tip BDV; za vlažno okruženje; Odobrenje CSA/UL/VDE; Širina utikača 32mm; Napon 230V/50Hz, 240V/60Hz
C003-31-CV20-6
Utičnica za uređaj; Širina utikača 32mm; s ubrizganim PVC kabelom (2 m); Napon 0...250VAC/DC

Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 1.05 kg
Kratki broj stavke:SL01234BDV08230AYC00331CV206
https://www.stasto.si/web/image/product.template/192775/image_1920?unique=c5de58b

SL012-34
2/2-smjerni elektromagnetski ventil Series SL012; unaprijed kontrolirani; NC; Dizajn klipa; Tijelo brass; Vodeća cijev stainless steel jednodijelni; pečat PTFE ojačan staklenim vlaknima; Srednja temperatura -40...+180°C; Standardna zavojnica BDV; Širina čepa 32mm; G 3/4"; DN 19mm; Pritisak AC/DC 0,9-10bar; Duljina 74mm
BDV08230AY
magnetska zavojnica type BDV; za vlažna okruženja; Dozvola CSA/UL/VDE; širina konektora 32mm; Napetost 230V/50Hz, 240V/60Hz
C003-31-CV20-6
connector; širina konektora 32mm; s ubrizganim PVC kabelom (2 m); Napetost 0...250VAC/DC

346,90 € 346.9 EUR 346,90 €

cena na zahtevo

  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Izvedba
  • Napon
  • Vrsta napona
  • Tlak AC/DC
  • Zavojnica
  • Odobrenje

This combination does not exist.

Dostupnost:
Kontaktirajte nas
dimenzija
Unutarnji navoj G 3/4"
DN 19 mm
Ugradbena duljina 74 mm
Dizajni
Širina utikača 32 mm
Izvršenje
Izvedba s ubrizganim PVC kabelom (2 m)
Električne ključne figure
Napon 230V/50Hz-240V/60Hz
Vrsta napona AC
Pritisak
Tlak AC/DC 0,9...10 bar
Karakteristike
Zavojnica BDV
Odobrenje UL/CSA/VDE
