SL049-12-BDA08223DS-C003-32-LV-1

Price:

171,90 €
2/2-putni elektromagnetski ventil Serija SL049 Store
  1. Proizvodi
  2. spojnice
  3. Magnetni ventili za tekućine i plinove
  4. 2/2-putni elektromagnetski ventili – prisilno upravljani
  5. 2/2-putni elektromagnetski ventil Serija SL049
  6. SL049-12-BDA08223DS-C003-32-LV-1
SL049-12-BDA08223DS-C003-32-LV-1
2/2-putni elektromagnetski ventil SL049-12-BDA08223DS-C003-31-CV20-6
2/2-putni elektromagnetski ventil SL049-12-BDA08223DS-C003-31-CV20-6
176,60 €
176,60 €
2/2-putni elektromagnetski ventil SL049-34
2/2-putni elektromagnetski ventil SL049-34
140,80 €
140,80 €

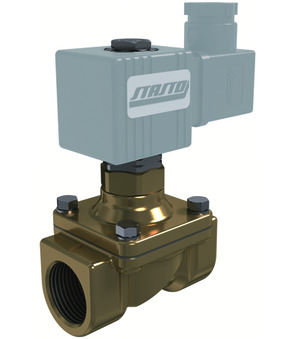

SL049-12-BDA08223DS-C003-32-LV-1

SL049-12
2/2-putni elektromagnetski ventil Serija SL049; prisilno upravljan; NO; Tijelo Mjed; Vodilna cijev nehrđajući čelik jednodijelni; Brtva NBR; Temperatura medija -10...+90°C; Standardna zavojnica BDA; Širina utikača 32mm; G 1/2"; DN 16mm; Tlak AC/DC 0...10bar; Ugradbena duljina 70mm
BDA08223DS
Magnetna zavojnica Tip BDA; Standard; Širina utikača 32mm; Napon 220-230V/50-60Hz
C003-32-LV-1
Utičnica za uređaj; Širina utikača 32mm; s ugrađenom žutom LED diodom i VDR-om; Napon 230VAC/DC

Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 1.13 kg
Kratki broj stavke:SL04912BDA08223DSC00332LV1
https://www.stasto.si/web/image/product.template/194282/image_1920?unique=c5de58b

SL049-12
2/2-smjerni elektromagnetski ventil Series SL049; prisilno kontroliran; NO; Tijelo brass; Vodeća cijev od nehrđajućeg čelika jednodijelni; pečat NBR; Srednja temperatura -10...+90°C; Standardna zavojnica BDA; Širina čepa 32mm; G 1/2"; DN 16mm; Pritisak AC/DC 0...10bar; Duljina 70mm
BDA08223DS
Magnetspule Typ BDA; Standard; Steckerbreite 32mm; Spannung 220-230V/50-60Hz
C003-32-LV-1
Gerätesteckdose; Steckerbreite 32mm; mit eingebauter LED-gelb und VDR; Spannung 230VAC/DC

171,90 € 171.9 EUR 171,90 €

cena na zahtevo

  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Izvedba
  • Napon
  • Vrsta napona
  • Tlak AC/DC
  • Brtva
  • Zavojnica
  • Odobrenje

This combination does not exist.

Dostupnost:
Kontaktirajte nas
dimenzija
Unutarnji navoj G 1/2"
DN 16 mm
Ugradbena duljina 70 mm
Dizajni
Širina utikača 32 mm
Izvršenje
Izvedba s ugrađenom žutom LED diodom i VDR-om
Električne ključne figure
Napon 220-230V/50-60Hz
Vrsta napona AC
Pritisak
Tlak AC/DC 0...10 bar
Materijali
Brtva NBR
Karakteristike
Zavojnica BDA
Odobrenje CE
