SL200-38-BDA08223DS-C003-32-LV-1

Price:

93,10 €
2/2-putni elektromagnetski ventil Serija SL200, 21H Store
  1. Proizvodi
  2. spojnice
  3. Magnetni ventili za tekućine i plinove
  4. 2/2-putni elektromagnetski ventili – pilotno upravljani
  5. 2/2-putni elektromagnetski ventil Serija SL200, 21H
  6. SL200-38-BDA08223DS-C003-32-LV-1
SL200-38-BDA08223DS-C003-32-LV-1
SL200-38-BDA08223DS-C003-31-CV20-6
SL200-38-BDA08223DS-C003-31-CV20-6
97,80 €
97,80 €
-
-
85,40 €
85,40 €

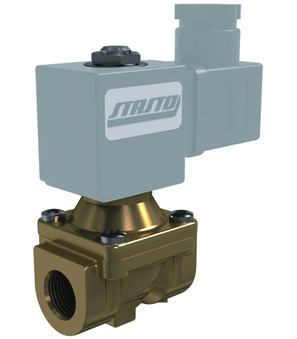

SL200-38-BDA08223DS-C003-32-LV-1

SL200-38
2/2-putni elektromagnetski ventil Serija SL200, 21H; predupravljen; NC; Tijelo Mjed; Brtva NBR; Temperatura medija -10...+90°C; Standardna zavojnica BDA; Širina utikača 32mm; G 3/8"; DN 12mm; Tlak AC 0,1...20bar; Tlak DC 0,1...10bar; Ugradbena duljina 50mm
BDA08223DS
Magnetna zavojnica Tip BDA; Standard; Širina utikača 32mm; Napon 220-230V/50-60Hz
C003-32-LV-1
Utičnica za uređaj; Širina utikača 32mm; s ugrađenom žutom LED diodom i VDR-om; Napon 230VAC/DC

Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 0.48 kg
Kratki broj stavke:SL20038BDA08223DSC00332LV1
https://www.stasto.si/web/image/product.template/182653/image_1920?unique=c5de58b

SL200-38
2/2-smjerni elektromagnetski ventil Series SL200, 21H; unaprijed kontrolirani; NC; Tijelo brass; pečat NBR; Srednja temperatura -10...+90°C; Standardna zavojnica BDA; Širina čepa 32mm; G 3/8"; DN 12mm; Pritisak AC 0,1...20bar; Pritisak DC 0,1...10bar; Duljina 50mm
BDA08223DS
magnetska zavojnica type BDA; standard; širina konektora 32mm; Napetost 220-230V/50-60Hz
C003-32-LV-1
connector; širina konektora 32mm; sa ugrađenom LED žutom i VDR; Napetost 230VAC/DC

93,10 € 93.1 EUR 93,10 €

cena na zahtevo

  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Izvedba
  • Napon
  • Vrsta napona
  • Tlak AC
  • Tlak DC
  • Brtva
  • Zavojnica
  • Temperatura medija
  • Odobrenje

This combination does not exist.

Dostupnost:
Kontaktirajte nas
dimenzija
Unutarnji navoj G 3/8"
DN 12 mm
Ugradbena duljina 50 mm
Dizajni
Širina utikača 32 mm
Izvršenje
Izvedba s ugrađenom žutom LED diodom i VDR-om
Električne ključne figure
Napon 220-230V/50-60Hz
Vrsta napona AC
Pritisak
Tlak AC 0,1...20 bar
Tlak DC 0,1...10 bar
Materijali
Brtva NBR
Karakteristike
Zavojnica BDA
Temperatura medija -10...+90 °C
Odobrenje CE
