SL200-38-GDV14024CY

Price:

121,70 €
2/2-putni elektromagnetski ventil Serija SL200, 21H Store
  1. Proizvodi
  2. spojnice
  3. Magnetni ventili za tekućine i plinove
  4. 2/2-putni elektromagnetski ventili – pilotno upravljani
  5. 2/2-putni elektromagnetski ventil Serija SL200, 21H
  6. SL200-38-GDV14024CY
SL200-38-GDV14024CY
SL200-38-BDA08012CS-C003-32-LV-2
SL200-38-BDA08012CS-C003-32-LV-2
93,20 €
93,20 €
SL200-38-BDA08024CS
SL200-38-BDA08024CS
85,40 €
85,40 €

SL200-38-GDV14024CY

SL200-38

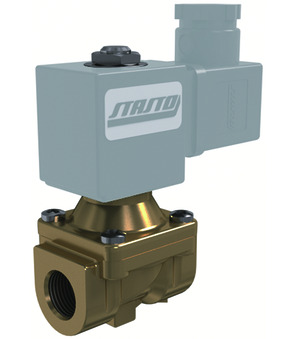

2/2-putni elektromagnetski ventil Serija SL200, 21H; predupravljen; NC; Tijelo Mjed; Brtva NBR; Temperatura medija -10...+90°C; Standardna zavojnica BDA; Širina utikača 32mm; G 3/8"; DN 12mm; Tlak AC 0,1...20bar; Tlak DC 0,1...10bar; Ugradbena duljina 50mm
GDV14024CY
Magnetska zavojnica Tip GDV/GDH; za više tlakove/temperature; Širina utikača 32mm; Napon 24VDC; Odobrenje CSA/UL/VDE

Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 0.69 kg
Kratki broj stavke:SL20038GDV14024CY
https://www.stasto.si/web/image/product.template/182739/image_1920?unique=c5de58b

SL200-38
2/2-smjerni elektromagnetski ventil Series SL200, 21H; unaprijed kontrolirani; NC; Tijelo brass; pečat NBR; Srednja temperatura -10...+90°C; Standardna zavojnica BDA; Širina čepa 32mm; G 3/8"; DN 12mm; Pritisak AC 0,1...20bar; Pritisak DC 0,1...10bar; Duljina 50mm
GDV14024CY
magnetska zavojnica type GDV/GDH; za više tlakove/temperature; širina konektora 32mm; Napetost 24VDC; Dozvola CSA/UL/VDE

121,70 € 121.7 EUR 121,70 €

cena na zahtevo

  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Izvedba
  • Napon
  • Vrsta napona
  • Tlak AC
  • Tlak DC
  • Brtva
  • Zavojnica
  • Temperatura medija
  • Odobrenje

This combination does not exist.

Dostupnost:
Kontaktirajte nas
dimenzija
Unutarnji navoj G 3/8"
DN 12 mm
Ugradbena duljina 50 mm
Dizajni
Širina utikača 32 mm
Električne ključne figure
Napon 24VDC
Pritisak
Tlak AC 0,1...20 bar
Tlak DC 0,1...10 bar
Materijali
Brtva NBR
Karakteristike
Zavojnica GDV
Temperatura medija -10...+90 °C
Odobrenje UL/CSA/VDE

Tehnički listovi, upute, 3D datoteke i certifikati...

Na vašem jeziku
ZIP
Data Sheets
2
Podatkovni list_2/2-putni elektromagnetski ventil Serija SL200, 21H_HR.pdf
preuzimanje
Podatkovni list_Magnetska zavojnica Tip GDV/GDH_HR.pdf
GDV14024CY
preuzimanje
CAD / 3D
1
CADSTEP_GDV14024CY.stp
GDV14024CY
preuzimanje

ZIP
Datové listy
2
Datový list_2/2 cestný elektromagnetický ventil série SL200, 21H_CS.pdf
preuzimanje
Datový list_magnetická cívka typ GDV/GDH_CS.pdf
GDV14024CY
preuzimanje
Montážní a provozní návody
1
Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - nepřímo řízené_CS.pdf
preuzimanje
Prohlášení o shodě
2
Prohlášení o shodě_2/2-cestné elektromagnetické ventily - nepřímo řízené_CS.pdf
preuzimanje
Prohlášení o shodě_magnetická cívka typ GDV/GDH_CS.pdf
GDV14024CY
preuzimanje

ZIP
Data Sheets
2
Datablad_2/2-vejs magnetventil Serie SL200, 21H_DA_DK.pdf
preuzimanje
Datablad_Magnetspole Type GDV/GDH_DA_DK.pdf
GDV14024CY
preuzimanje

ZIP
Datenblätter
2
Datenblatt_2/2-Wege-Magnetventil Serie SL200, 21H_DE.pdf
preuzimanje
Datenblatt_Magnetspule Typ GDV/GDH_DE.pdf
GDV14024CY
preuzimanje
Montage- und Betriebsanleitungen
1
Montage- und Betriebsanleitung_2/2-Wege Magnetventile - vorgesteuert_DE.pdf
preuzimanje
Konformitätserklärungen
2
Konformitätserklärung_2/2-Wege Magnetventile - vorgesteuert_DE.pdf
preuzimanje
Konformitätserklärung_Magnetspule Typ GDV/GDH_DE.pdf
GDV14024CY
preuzimanje

ZIP
Data Sheets
2
Δελτίο δεδομένων_Ηλεκτρομαγνητική βαλβίδα 2/2 οδών Σειρά SL200, 21H_EL_GR.pdf
preuzimanje
Δελτίο δεδομένων_Πηνίο ηλεκτρομαγνήτη Τύπος GDV/GDH_EL_GR.pdf
GDV14024CY
preuzimanje

ZIP
Data Sheets
2
Data sheet_2/2-way solenoid valve Series SL200, 21H_EN.pdf
preuzimanje
Data sheet_Coil Type GDV/GDH_EN.pdf
GDV14024CY
preuzimanje
Assembly and Operating Instructions
1
Assembly and operating instructions_2/2-way solenoid valves - pilot operated_EN.pdf
preuzimanje
Declarations of Conformity
2
Declaration of conformity_2/2-way solenoid valves - pilot operated_EN.pdf
preuzimanje
Declaration of conformity_Coil Type GDV/GDH_EN.pdf
GDV14024CY
preuzimanje

ZIP
Data Sheets
2
Ficha técnica_Bobina magnética Tipo GDV/GDH_ES.pdf
GDV14024CY
preuzimanje
Ficha técnica_Válvula solenoide de 2/2 vías Serie SL200, 21H_ES.pdf
preuzimanje

ZIP
Data Sheets
2
Tietolehti_2/2-tie magneettiventtiili Sarja SL200, 21H_FI.pdf
preuzimanje
Tietolehti_Magneettikela Tyyppi GDV/GDH_FI.pdf
GDV14024CY
preuzimanje

ZIP
Data Sheets
2
Fiche technique_Bobine électromagnétique Type GDV/GDH_FR.pdf
GDV14024CY
preuzimanje
Fiche technique_Électrovanne 2/2 voies Série SL200, 21H_FR.pdf
preuzimanje

ZIP
Adatlapok
2
Adatlap_2/2-es mágnesszelep sorozat SL200, 21H_HU.pdf
preuzimanje
Adatlap_mágnestekercs típus GDV/GDH_HU.pdf
GDV14024CY
preuzimanje
Szerelési és kezelési útmutatók
1
Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - elővezérelt_HU.pdf
preuzimanje
Megfelelőségi nyilatkozatok
2
Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - elővezérelt_HU.pdf
preuzimanje
Megfelelőségi nyilatkozat_mágnestekercs típus GDV/GDH_HU.pdf
GDV14024CY
preuzimanje

ZIP
Data Sheets
2
Scheda tecnica_Bobina magnetica Tipo GDV/GDH_IT.pdf
GDV14024CY
preuzimanje
Scheda tecnica_Elettrovalvola 2/2 vie Serie SL200, 21H_IT.pdf
preuzimanje

ZIP
Data Sheets
2
Datablad_2/2-veis magnetventil Serie SL200, 21H_NB_NO.pdf
preuzimanje
Datablad_Magnetspole Type GDV/GDH_NB_NO.pdf
GDV14024CY
preuzimanje

ZIP
Data Sheets
2
Datasheet_2/2-weg magneetventiel Serie SL200, 21H_NL.pdf
preuzimanje
Datasheet_Magneetspoel Type GDV/GDH_NL.pdf
GDV14024CY
preuzimanje

ZIP
Karty katalogowe
2
Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria SL200, 21H_PL.pdf
preuzimanje
Arkusz danych_cewka elektromagnetyczna typ GDV/GDH_PL.pdf
GDV14024CY
preuzimanje
Instrukcje montażu i obsługi
1
Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie pośrednie_PL.pdf
preuzimanje
Deklaracje zgodności
2
Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie pośrednie_PL.pdf
preuzimanje
Deklaracja zgodności_cewka elektromagnetyczna typ GDV/GDH_PL.pdf
GDV14024CY
preuzimanje

ZIP
Data Sheets
2
Fișă de date_Bobină solenoid tip GDV/GDH_RO.pdf
GDV14024CY
preuzimanje
Fișă de date_Supapă electromagnetică cu 2/2 căi serie SL200, 21H_RO.pdf
preuzimanje

ZIP
Podatkovni listi
2
Podatkovni list_2/2-potni magnetni ventil serija SL200, 21H_SL.pdf
preuzimanje
Podatkovni list_Magnetna tuljava Tip GDV/GDH_SL.pdf
GDV14024CY
preuzimanje
Navodila za montažo in uporabo
1
Navodila za montažo in uporabo_2/2-potni magnetni ventili - predkrmiljeni_SL.pdf
preuzimanje
Izjave o skladnosti
2
Izjava o skladnosti_2/2-potni magnetni ventili - predkrmiljeni_SL.pdf
preuzimanje
Izjava o skladnosti_Magnetna tuljava Tip GDV/GDH_SL.pdf
GDV14024CY
preuzimanje

ZIP
Data Sheets
2
Tehnički list_2/2-kraki elektromagnetni ventil serije SL200, 21H_SRLATIN.pdf
preuzimanje
Tehnički list_namotaj tip GDV/GDH_SRLATIN.pdf
GDV14024CY
preuzimanje
Assembly and Operating Instructions
1
Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - servo (indirektno) upravljani_SRLATIN.pdf
preuzimanje
Declarations of Conformity
2
Deklaracija o usklađenosti_2/2 elektromagnetni ventili - servo (indirektno) upravljani_SRLATIN.pdf
preuzimanje
Deklaracija o usklađenosti_namotaj tip GDV/GDH_SRLATIN.pdf
GDV14024CY
preuzimanje

ZIP
Data Sheets
2
Datablad_2/2-vägs magnetventil Serie SL200, 21H_SV.pdf
preuzimanje
Datablad_Magnetspole Typ GDV/GDH_SV.pdf
GDV14024CY
preuzimanje
2/2-putni elektromagnetski ventil SL200-38
SL200-38 x 1.0
2/2-putni elektromagnetski ventil SL200-38
2/2-putni elektromagnetski ventil Serija SL200, 21H; predupravljen; NC; Tijelo Mjed; Brtva NBR; Temperatura medija -10...+90°C; Standardna zavojnica BDA; širina utikača 32mm; G 3/8"; DN 12mm; Tlak AC 0,1...20bar; Tlak DC 0,1...10bar; Ugradbena duljina 50mm
Dodaj u košaricu
GDV14024CY
GDV14024CY x 1.0
GDV14024CY
Magnetna zavojnica Tip GDV/GDH; za više tlakove/temperature; Širina utikača 32mm; Napon 24VDC; Odobrenje CSA/UL/VDE
Dodaj u košaricu
