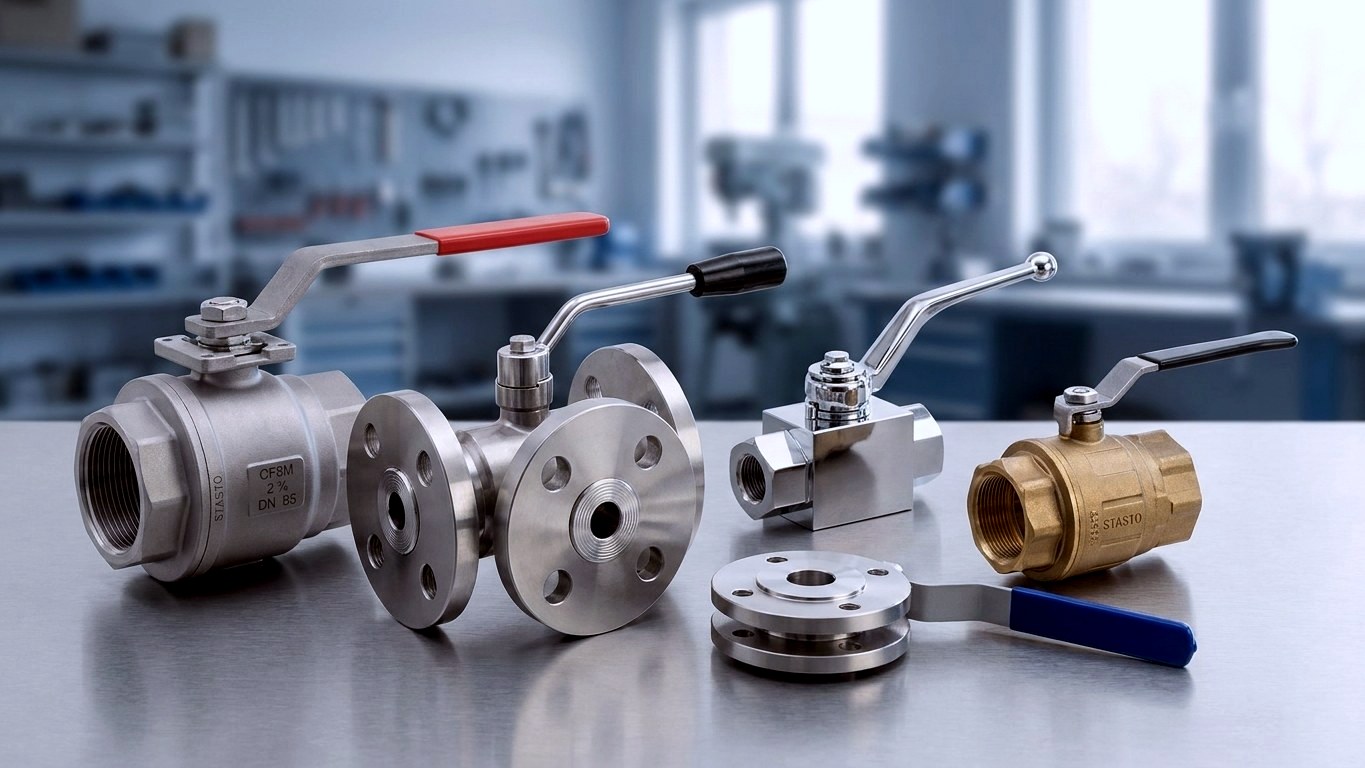

Krogelne pipe iz nerjavečega jekla — zaporni ventili za navoj in prirobnico
Kadar je medij agresiven, temperatura niha ali je treba sistem čistiti, o življenjski dobi zaporne armature odloča material. Krogelne pipe iz nerjavečega jekla so zato referenca v kemiji, procesni tehniki, proizvodnji hrane ter strojegradnji in napravah: odporne proti koroziji, mehansko robustne, z majhnim upornostjo pretoku pri polnem prehodu in jasnim 90°-preklopnim gibom. Pri STASTO najdete popolno linijo — od dvodelne pipe z notranjim navojem, prek triddelnih, servisibilnih izvedb in prirobničnih krogelnih pip (flanschkugelhahn), do visokotlačne krogelne pipe in vnaprej konfigurirane enote s pnevmatskim vrtljivim ali električnim pogonom.
Material, izvedba in pogon pri enem dobavitelju
Vaše prednosti
Zakaj kroglični ventili iz nerjavečega jekla podjetja STASTO
Oznaka materiala namesto splošnega izraza, izvedba, prilagojena vzdrževalnemu konceptu, in en kontaktni partner za armaturo, pogon in dodatno opremo.
Materiali, ki ustrezajo mediju
Glede na serijo so ohišje in krogla na voljo v izvedbi 1.4401, 1.4404, 1.4571 ali kot litoželezno ohišje 1.4408; prirobnične izvedbe serije 720000 so izdelane iz 1.4301. Točna kombinacija materialov je navedena v vsakem opisu artikla — tako lahko primerjate oznako materiala z oznako materiala.
Dvodelni ali tridelni — glede na vzdrževalni koncept
Dvodelni kroglični ventili, kot so serije 701000 in 704000/700000, so kompaktni in cenovno ugodni. Tridelne izvedbe serij 710000, 710009 in 710060 je mogoče odpreti v vgrajenem stanju; tesnila in krogla se lahko zamenjajo brez demontaže cevovoda.
Polni prehod kot standard
Navojne serije so pretežno izdelane s polnim prehodom, torej z izvrtino krogle v nazivni širini — nizek padec tlaka in, odvisno od izvedbe, primerne za izpiranje. Reducirane prehode ter izvrtino krogle L ali T ponujajo večpotne serije BA037/BA038.
Od ročnega vzvoda do avtomatiziranega zapornega elementa
Enak kroglasti ventil je na voljo ročno ali kot enota s pnevmatskim vrtilnim pogonom (serije BAB1, BAC1, BAC4, BAC5, BAL1/BAT1) oz. z električnim pogonom (serije 8E004, 8E014, 8E028/8E029, 8E032, 8E033) — po želji z vgrajenim NAMUR krmilnim ventilom, magnetno tuljavo in konektorjem naprave.
Vodnik za izbiro
Izbira krogelnega ventila iz nerjavečega jekla — na kaj je treba paziti
Material, izvedba, tesnilni komplet in priključek skupaj določajo, ali armatura zdrži v obratovanju. Najpomembnejši kriteriji izbire na kratko.
Materiali in številke materialov
- 1.4401 / 1.4404
- Avstenitna nerjaveča jekla za ohišje in kroglo v več serijah navojev; 1.4401 polirano npr. v dvodelni seriji 701000.
- 1.4408
- Material litega ohišja, med drugim pri 3-potnih serijah BA037/BA038 s kroglo iz 1.4401.
- 1.4571

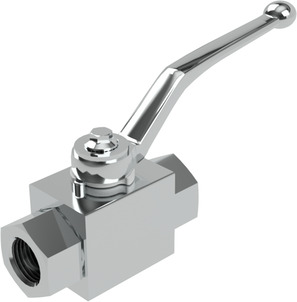

- Titanom stabilizirana varianta, npr. pri visokotlačnih serijah kot BA102 v kombinaciji z 1.4404.
- 1.4301
- Material prirobničnih krogelnih ventilov serije 720000 s polnim prehodom.
Izvedba in priključek
- Dvodelna
- Kompaktna izvedba z notranjim navojem, npr. serije 700000/704000 in 701000 — prostorsko varčna in ekonomična.
- Trodelni
- V vgrajenem stanju se odpira, krogla in tesnila so zamenljivi — serije 710000, 710009 in 710060.
- Prirobnica
- Za večje nazivne širine in prirobnične vode, npr. serija 720000 s PN 16 in nazivnimi širinami 15 do 150 mm.
- Večpotni
- 3-potni krogelni ventili BA037/BA038, tritesnilno tesnjenje, izvrtina krogle L ali T, tlačno območje 0…64 bar.
Tesnilni paket in obratovalni pogoji
- PTFE / PTFE-FKM
- Običajna kombinacija za tekočine, pline in stisnjen zrak v standardnih serijah.
- Parna izvedba
- Serija 710060 z okrepljenim tesnilom, temperatura medija do +198 °C, tlačno območje para 0…15 bar.
- Karbografitno okrepljen PTFE
- Za visoke zahteve, npr. varianta BA469-34N-L-AH3C z 0…138 bar, Class 800, antistatično, Fire-Safe in oznako ATEX — lastnosti veljajo glede na varianto, ne pavšalno.
- Brez mrtvega prostora
- Serija 710009 z geometrijo tesnila z majhnim oz. brez mrtvega prostora za čistilno kritične naprave.
Avtomatika
- Dvodelujoč
- Pnevmatski vrtljivi pogoni serij BAB1, BAC1, BAC4, BAC5 za definirano odpiranje in zapiranje, tipični krmilni tlaki od 5,5 bar naprej.
- Enodelujoč
- Vzmetna povratna nastavitev za definiran varnostni položaj ob izpadu stisnjenega zraka, med drugim serije BAL1/BAT1.
- Električni pogon
- Serije 8E004, 8E014, 8E028/8E029, 8E032 in 8E033 za naprave brez omrežja stisnjenega zraka; napetost, čas delovanja in povratni kontakti odvisno od tipa pogona.
- Krmilna in signalna oprema
- NAMUR krmilni ventil, magnetna tuljava, konektor naprave (EN 175301-803) in signalizacija končnih položajev, sestavljivi po izbiri.
Primerjava izvedb
Dvodelni, tridelni, prirobnični ali visokotlačni
Štiri izvedbe, štirje profili uporabe: pregled povezuje priključek, možnost vzdrževanja in tipične serije med seboj.
| 2-delni navojni | 3-delni navojni | Prirobnica | Visok tlak | |
|---|---|---|---|---|
| Tipične serije | 700000/704000, 701000 | 710000, 710009, 710060 | 720000, 721000, 760000 | BA102, BA234 |
| Priključek | Notranji navoj | Notranji navoj | Prirobnica, npr. PN 16 | odvisno od izvedbe |
| Vzdrževanje | Menjava armature | odpiranje v vgrajenem stanju | vodovodno preko prirobnice | uskladiti glede na uporabo |
| Tlačno območje (primer) | 0…40 bar (704000) | odvisno od serije, para 0…15 bar (710060) | PN 16 (720000) | do 350 bar (BA102) |
| Material (primer) | 1.4401 polirano (701000) | 1.4401/1.4404 glede na serijo | 1.4301 (720000) | 1.4571/1.4404 (BA102) |
| Prednost | kompakten in ekonomičen | čistljiv in vzdrževalen | velike nazivne širine do 150 mm | visoke tlačne stopnje |
Ponudba
Izvedbe in področja sortimenta
Od ročnega krogličnega ventila z notranjim navojem do avtomatizirane prirobnične armature — tukaj vas pot vodi neposredno v ustrezno kategorijo izdelkov.
Področja uporabe
Tipična področja uporabe
Kje pridejo prednosti krogličnih pip iz nerjavečega jekla najbolj do izraza — in kateri je vodilni kriterij izbire v posameznem primeru.
Kemija in procesna tehnika
Agresivni in spremenljivi mediji zahtevajo natančno določene kombinacije materialov. Tu štejejo avstenitni materiali, kot so 1.4401, 1.4404 ali 1.4571, ter tesnila na osnovi PTFE. Glede na cono in zahteve upravljavca pridejo v poštev antistatične, Fire-Safe ali ATEX-označene izvedbe — katera izvedba to izpolnjuje, je razvidno iz opisa artikla.
Naprave za živila, pijače in čiste medije
Čistilnost je merilo za izbiro. Tridelne krogliène pipe s polnim prehodom je mogoče odpreti in pregledati; serije s tesnili z majhnim oz. brez mrtvega prostora, kot je 710009, zmanjšujejo odlaganje snovi v območju tesnila. Za CIP-/SIP-procese prosimo priložite podatke o temperaturi in mediju.
Parni in vročevodni tokokrogi
Za paro sta odločilna material tesnila in obnašanje pri tlaku in temperaturi. Tridelna serija 710060 je izrecno zasnovana za paro: PTFE-ojačan/FKM, temperatura medija do +198 °C, tlačno območje za paro 0…15 bar. Nazivna širina in vgradna dolžina po velikosti.
Stisnjen zrak, vakuum in tehnični plini
V pnevmatiki krogliène pipe iz nerjavečega jekla služijo kot zaporni in vzdrževalni element v korozivnem okolju ali pri zahtevah po odsotnosti olja in maščobe. Ustrezne privijačne in hitre spojke v izvedbah 1.4404, 1.4305 ali 1.4571 najdete v pnevmatičnem asortimanu.
Hidravlika, preskusne postaje in dozirna tehnika
Tu tlačna stopnja in frekvenca preklapljanja določata izbiro. Visokotlačne serije s tlačnimi območji do 350 bar, v kombinaciji z dvojno delujočim pnevmatskim vrtljivim pogonom, omogočajo daljinsko krmiljeno zapiranje v preskusnem ciklu.
Strojegradnja, naprave in OEM
Za serijske stroje štejejo ponovljive konfiguracije: enaka serija, enak pogon, enaka povratna informacija v vseh serijah izdelave. Kombinacijo shranimo kot artikel, da vaš kosovnik ostane stabilen.
Nabava

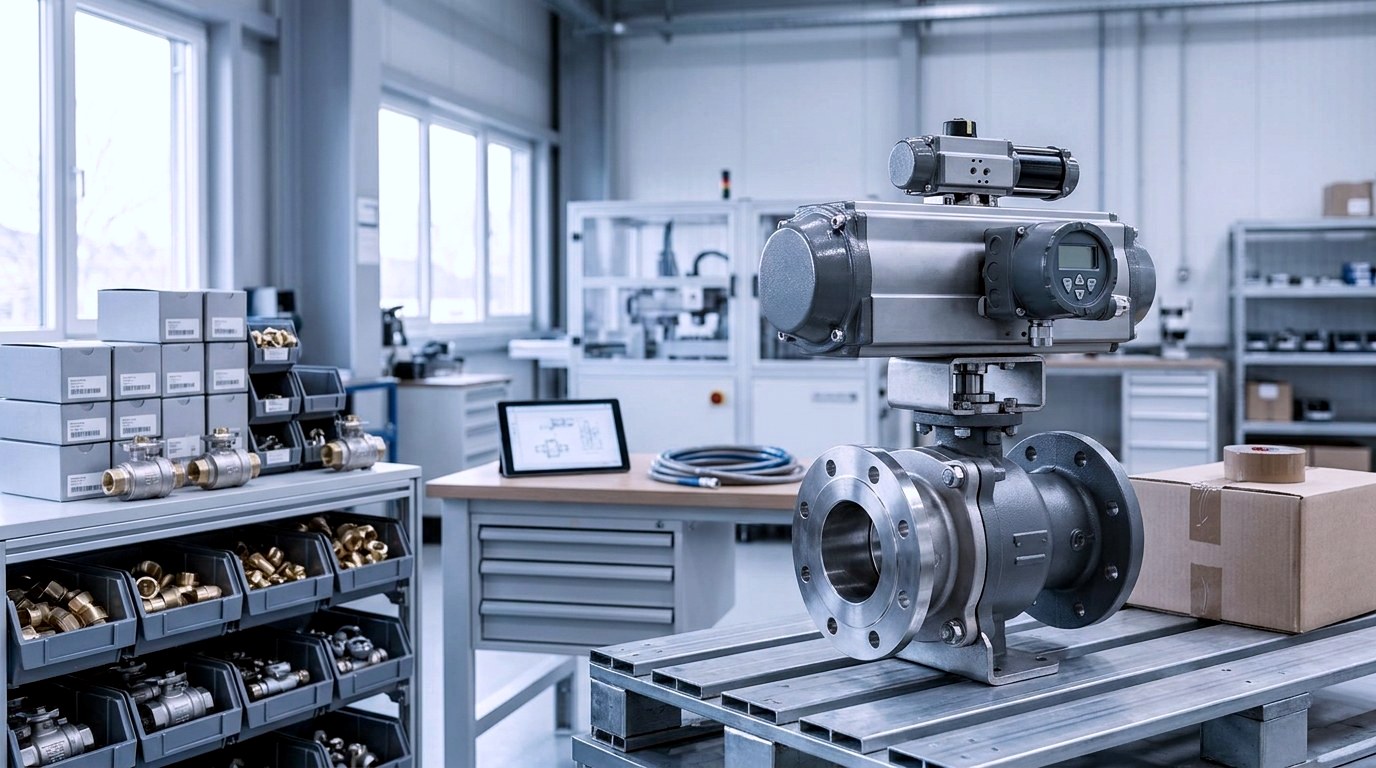

Razpoložljivost, povpraševanje in dobava
Razpoložljivost se razlikuje glede na serijo, nazivno širino in izvedbo. Standardne velikosti navojev standardnih serij so praviloma na voljo v kratkem roku; posebni materiali, velike nazivne širine in enote, konfigurirane s pogonom, se terminirajo projektno.
Razpoložljivost in rok dobave
Razpoložljivost in rok dobave sta razvidna v spletni trgovini po artiklu ali na poizvedbo — prosimo, vedno navedite kataloško številko artikla.
Konfigurirane enote
Armatura, pogon, krmilni ventil in povratna signalizacija se sestavijo glede na naročilo; rok dobave na poizvedbo.
Dokumenti in posebne izvedbe
Materialne in preskusne certifikate, posebna tesnila ter izvedbe po tovarniških standardih naročnika obravnavamo projektno — prosimo, navedite jih v povpraševanju.
Nadomestni deli in okvirne potrebe
Povprašajte po servisnih kompletih za tridelne serije z navedbo serije in nazivne širine. Za ponavljajoče se potrebe shranimo vašo konfiguracijo, da so ponovna naročila vedno enaka.
Tako delamo
Do prave armature v treh korakih
Od obratovalnih podatkov do konfigurirane enote — s tehničnim svetovanjem naših specialistov za armature.
Navedite obratovalne podatke
Za začetek zadostujejo medij, tlak, temperatura, nazivna širina in vrsta priključka. Pri čistih medijih ali parnih aplikacijah prosimo navedite tudi postopek čiščenja in cikle.
Določitev serije in materiala
Določimo obliko, številko materiala in tesnilni komplet ter preverimo, ali ustreza dvo- ali tridelna, prirobnična ali visokotlačna izvedba.
Konfiguracija pogona in opreme
Na željo sestavimo armaturo, pnevmatski vrtilni ali električni pogon, NAMUR krmilni ventil in signalizacijo končnih položajev v eno enoto ter jo shranimo za ponovna naročila.
Pogosta vprašanja
Vprašanja o krogelnih ventilih iz nerjavečega jekla
Materiali, izvedbe, para in avtomatizacija — kratki odgovori.
Katero nerjaveče jeklo je primerno za krogelne ventile?
Za krogelne ventile se glede na serijo uporabljajo avstenitni materiali 1.4401, 1.4404, 1.4571, litoželezno ohišje 1.4408 ter 1.4301. Kombinacija materiala ohišja in krogle je navedena v vsakem opisu artikla — tako lahko primerjate številko materiala z drugo številko materiala namesto pavšalnega izraza „nerjaveče jeklo“.
Kakšna je razlika med dvodelnimi in tridelnimi krogelnimi ventili?
Dvodelni krogelni ventili so kompaktni in ekonomični, tridelni pa jih je mogoče odpreti in vzdrževati v vgrajenem stanju. Dvodelne izvedbe najdete med drugim v serijah 700000/704000 in 701000, tridelne v serijah 710000, 710009 in 710060, pri katerih so krogla in tesnila zamenljivi.
Ali obstajajo krogelni ventili iz nerjavečega jekla za paro?
Da, tridelna serija 710060 je izrecno izdelana za paro: ojačano PTFE-/FKM-tesnilo, temperatura medija do +198 °C in tlačno območje za paro 0…15 bar. Nazivna širina in vgradna dolžina se razlikujeta glede na velikost.
Kakšen tlak zdržijo krogelni ventili iz nerjavečega jekla?
Tlačno območje je odvisno od serije: navojne serije so na primer pri 0…40 bar (serija 704000) ali 0…105 bar (serija 701000), prirobnične izvedbe serije 720000 pri PN 16. Visokotlačne serije, kot je BA102, imajo ohišje in kroglo iz 1.4571/1.4404 za tekočine do 350 bar.
Ali je mogoče avtomatizirati krogelno pipo iz nerjavečega jekla?
Da, isti krogelni ventili so na voljo tudi s pnevmatskim vrtljivim pogonom ali električnim pogonom kot celotna enota. Pnevmatsko so na voljo serije BAB1, BAC1, BAC4, BAC5 in BAL1/BAT1, električno pa serije 8E004, 8E014, 8E028/8E029, 8E032 in 8E033 — po želji z NAMUR krmilnim ventilom, magnetno tuljavo in povratno signalizacijo končnih položajev.
Kaj pomeni poln prehod pri krogelni pipi?
Polni prehod pomeni, da premer krogelne vrtine ustreza nazivnemu premeru cevovoda, zaradi česar ostaja padec tlaka minimalen, armatura pa je glede na izvedbo lahko tudi izpiralna. Večina navojnih serij je izvedenih na ta način; reducirane prehode ter krogelno vrtino L ali T ponujajo večpotne serije BA037/BA038.
Katere krogelne pipe so primerne za živilske obrate in naprave s čistimi mediji?
Za sisteme, kjer je čiščenje ključnega pomena, so primerne triddelne krogelne pipe s polnim prehodom, ki jih je mogoče odpreti in pregledati. Serije z geometrijo tesnjenja brez mrtvega prostora oziroma z minimalnim mrtvim prostorom, kot je 710009, zmanjšujejo odlaganje usedlin na območju tesnil; za CIP-/SIP-procese prosimo navedite podatke o temperaturi in mediju.
Ali obstajajo antistatične, Fire-Safe ali ATEX izvedbe?
Takšne lastnosti so vezane na posamezno različico in ne veljajo splošno za celotno kategorijo. Različica BA469-34N-L-AH3C je na primer izdelana z ojačanim PTFE z ogljikovim grafitom, za 0…138 bar, Class 800, antistatično, Fire-Safe in z oznako ATEX — prosimo, preverite konkreten opis izdelka ali nas kontaktirajte.
Primerno tudi
Sorodni asortimani
Dopolnilne kategorije za pogon, signalizacijo in priključno tehniko okrog kroglastega ventila iz nerjavnega jekla.
Naslednji korak
Poiščite ustrezen krogelni ventil iz nerjavečega jekla
Sporočite nam medij, tlak, temperaturo in priključek — mi izberemo ustrezno serijo, material in komplet tesnil ter po želji konfiguriramo celotno enoto s pogonom.
