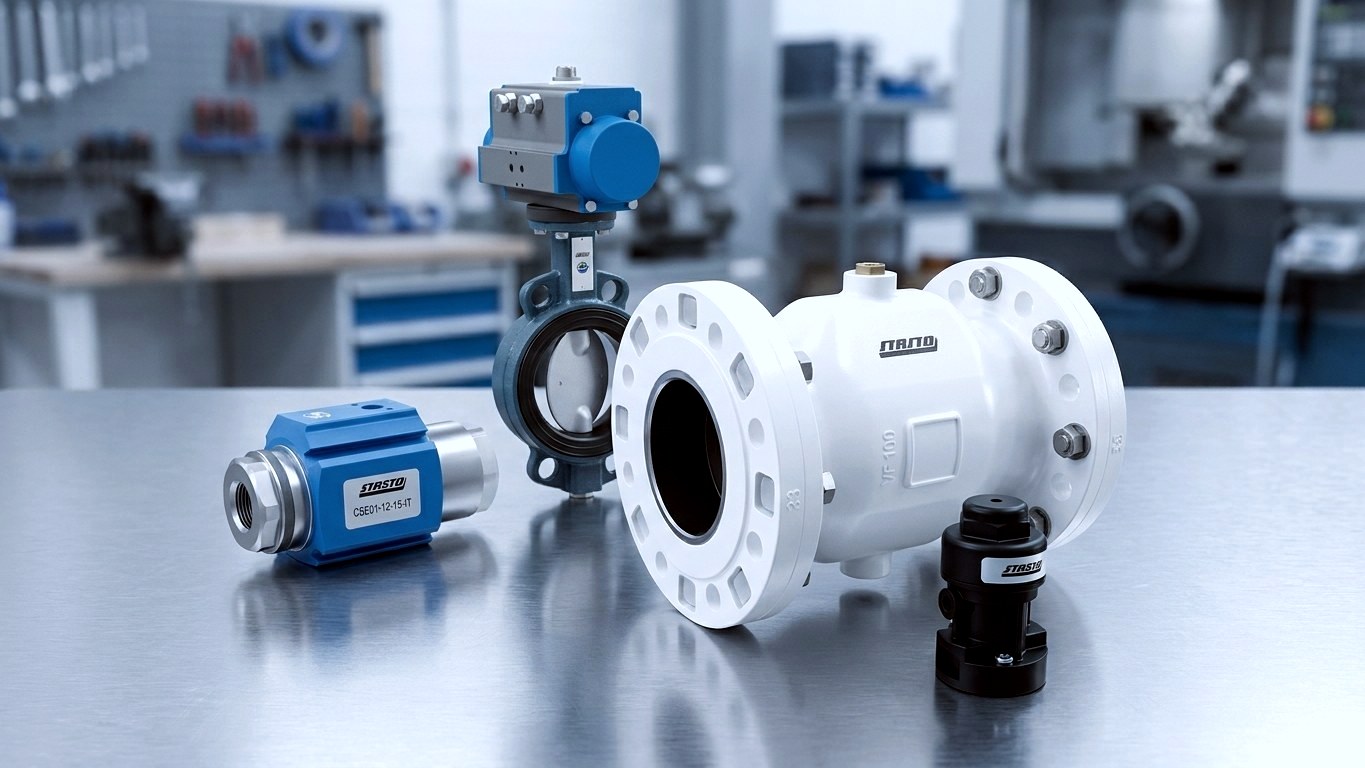

Pnevmatski cevni stisljivi ventili – stisljivi ventili za abrazivne in agresivne medije
Kadar trdni delci, sipki material ali agresivne suspenzije uničijo vsako tesnilo sedeža ventila v nekaj tednih, je pnevmatski cevni stisljivi ventil konstrukcijsko pravilna rešitev: medij teče izključno skozi elastičen gumijasti vložek. Ni sedeža, ni stožca, ni vretena in ni tesnila v toku medija — zapiranje poteka tako, da krmilni tlak popolnoma stisne cev. Obraba se tako koncentrira na en sam, definirano zamenljiv sestavni del. STASTO ponuja pnevmatske cevne stisljive ventile v več izvedbah: od prirobnične izvedbe serije PI02 in serije VF v DN 40 do DN 300, prek navojno priključene serije PI08 (G 1", DN 25), do kompaktnih stisljivih ventilov serije PI05/PI06 za neskončne cevi. Skupaj z vami izberemo nazivno širino, material cevi in krmiljenje glede na medij, delovni tlak in zahteve cikla — ne glede na stran v katalogu.
Dimenzioniranje glede na medij in tlak
Zakaj stiskalni ventil
Štiri konstrukcijske prednosti pnevmatskih cevnih stiskalnih ventilov
Gumijasti vložek hkrati prevzame zapiranje in vodenje medija. To temeljito spremeni logiko obrabe na mestu zapiranja.
Brez stika medija s sedežem in pogonom
Prehod je gladek cevni kanal brez mrtvih prostorov, robov ali tesnilnih sedežev. Abrazivni delci, vlakna in trdni delci potujejo skozi ventil, ne da bi se dotaknili funkcionalno pomembnih kovinskih površin. Ob obrabi se zamenja gumijasti vložek, ne armatura.
Polni hod, prost presek
V odprtem stanju prehod ustreza notranjemu premeru cevi — praktično brez zožitve preseka, majhen padec tlaka, brez nišnih usedlin. Zato se stiskalni ventili pogosto uporabljajo namesto klasičnih zapornih armatur pri suspenzijah, gošči in prahovih.
NC ali NO — glede na varnostno logiko
Serija PI03 je izvedena kot NC (brez tlaka zaprt), serija PI04 kot NO. Pri izvedbah z neskončno cevjo je PI05 = NC in PI06 = NO. Prirobnične serije PI02, PI12 in VF delujejo z neposrednim krmilnim tlakom: krmilni tlak 1,8 do 2,5 bar nad dejanskim delovnim tlakom.
Različice materialov in higienske izvedbe po katalogu
Gumijasti vložki iz naravnega kavčuka, naravnega kavčuka primernega za živila, naravnega kavčuka z odobritvijo FDA (serija PI02-WRA), EPDM primernega za živila, EPDM-HTEC primernega za živila in NBR primernega za živila. Deli priključkov v stiku z medijem serij PI03/PI04 iz 1.4435, pri seriji PI08 iz nerjavečega jekla.
Osnove
Pojasnjeno delovanje, izvedbe in merila za izbiro
Kdor dimenzionira cevni ventil (pinch valve), odloča o treh stvareh: obliki priključka, krmilni logiki in materialu cevi. Naslednji sklopi povzemajo, na kaj je pri tem treba paziti.
Kako deluje pnevmatski cevni ventil (pinch valve)
- Princip zapiranja
- Krmilni tlak deluje od zunaj na elastičen cevni vložek in ga popolnoma stisne. V toku medija ni tesnilne površine.
- Neposredno obremenjen
- Pri prirobničnih serijah PI02, PI12 in VF krmilni tlak deluje neposredno na cev: 1,8 do 2,5 bar nad dejanskim delovnim tlakom.
- S pogonom
- Serija PI03 (NC) in serija PI04 (NO) delujeta s premerom pogona 80 mm; krmilni tlak pri PI03 znaša 4,4–10 bar, pri PI04 po diagramu v tehničnem listu.
- Obrabni del
- Cevni vložek je definiran obrabni del in ga je mogoče naročiti posebej — armatura sama ostane v uporabi.
Oblike priključkov v ponudbi
- Prirobnica PN 10/16
- Serija PI02 (DN 40–300) in serija VF (DN 40–250) z ohišjem in prirobnico iz aluminija, VF z jekleno puščo, PI02 opcijsko z inox puščo.
- Prirobnica po DIN 28459
- Serija PI12 v DN 100, vgradna dolžina 280 mm, krmilni priključek 1/4" — kadar je priključna slika vnaprej določena.
- Navoj G 1"
- Serija PI08 z notranjim navojem G 1", DN 25, priključni del iz nerjavečega jekla, vgradna dolžina 120 mm, krmilni priključek 1/8".
- Rp 1" higiensko
- Serija PI03 in PI04 s priključnimi deli iz 1.4435, DN 25, za higiensko zahtevne male svetle širine.
- Neskončna cev
- Serija PI05/PI06 z ohišjem iz poliamida objame neprekinjeno cev od zunaj, krmilni priključek M5.
Izbira materialov cevi
- Naravni kavčuk
- Standardni material za abrazivne medije, sipke materiale in gošče v prirobničnih izvedbah.
- Naravni kavčuk, primeren za živila / FDA
- Za higienske aplikacije; izvedba, primerna za stik z živili (FDA), je na voljo v seriji PI02-WRA z aluminijasto prirobnico in tulko iz nerjavečega jekla.
- EPDM, primeren za živila
- V seriji PI03/PI04 za -30…+95 °C; na voljo tudi kot EPDM-HTEC, primeren za živila do +90 °C.
- NBR, primeren za živila
- V seriji PI03/PI04 za -20…+80 °C, odvisno od kombinacije z medijem.
Primerjava serij
Neposredna primerjava PI02, VF, PI03/PI04, PI08 in PI05/PI06
Serije se razlikujejo po priključku, nazivni širini in krmilni logiki. Tabela prikazuje pregled tehničnih lastnosti iz opisov artiklov.
| PI02 | VF | PI03 / PI04 | PI08 | PI05 / PI06 | |
|---|---|---|---|---|---|
| Priključek | Prirobnica PN 10/16 | Prirobnica PN 10/16 | Rp 1" | Notranji navoj G 1" | Neskončna cev, ohišje poliamid |
| Nazivna širina | DN 40–300 | DN 40–250 | DN 25 | DN 25 | za neskončne cevi |
| Stikalna logika | neposredno krmiljen | neposredno krmiljen | PI03 = NC, PI04 = NO | neposredno krmiljen | PI05 = NC, PI06 = NO |
| Delovni tlak | 0–6 bar (odvisno od izvedbe 0–5,5 bar) | 0–6 bar | 0–6 bar | 0–5,5 bar | krmilni tlak 1–6 bar |
| Temperatura medija | -10…+80 °C | -10…+80 °C | EPDM -30…+95 °C, NBR -20…+80 °C | -10…+80 °C | -30…+100 °C |
| Krmilni priključek | 1/4" | 1/4" | Pogon 80 mm | 1/8" | M5 |
| Ustrezni krmilni ventil | na povpraševanje | ABS33 | ABS31 | ABS33 | na povpraševanje |
Pregled serij
Pnevmatski cevni stiskalni ventili v trgovini STASTO
Vsaka serija vodi do ustrezne podkategorije z artikli, vgradnimi dolžinami in tehničnimi listi.
Področja uporabe
Kje pnevmatski cevni ventili pokažejo svoje prednosti
Povsod tam, kjer trdni delci, vlakna ali agresivni mediji obrabijo klasično zaporno armaturo.
Abrazivni mediji in gošče (slurry)
Pesek, prod, apneno mleko, cementna kaša, elektrofiltrski pepel, rudne suspenzije: trdni delec teče skozi elastomerno cev, ne prek kovinskega tesnilnega roba. Vložki iz naravnega kavčuka so tu standardni material.
Razsuti material in prah
Dozirna in zaporna mesta pod silosi, celičnimi rotacijskimi pretvorniki in pnevmatskimi transportnimi progami. Polni, gladki presek preprečuje mostičenje in oprijemanje; v zaprtem stanju se cev stisne suho.
Živila, pijače, farmacevtski stranski procesi
Za aplikacije s higiensko dokumentacijo so na voljo naravni kavčuk z odobritvijo FDA (PI02-WRA), naravni kavčuk primeren za živila (VF), EPDM primeren za živila in EPDM-HTEC primeren za živila (do +90 °C). Katero odobritev ima vaša izvedba, navedemo v ponudbi.
Agresivne in onesnažene tekočine
Nevtralizacijska sredstva, apnena in oborinska sredstva, odpadna voda s trdnimi delci. Odločilna je kombinacija materiala vložka cevi in medija — pred potrditvijo jo primerjamo s podatkovnim listom.
Doziranje in taktno obratovanje
Kratki časi preklopa z vgrajenim krmilnim ventilom ABS31/ABS33, tuljavo BDA in vtičnico C003 (opcijsko z LED in VDR). Pri visokem številu ciklov vložek cevi načrtujte kot obrabni del.
Laboratorijski sistemi in majhne prostornine
Serija PI05/PI06 od zunaj zapre neskončne cevi, ne da bi prekinila pot medija — ohišje iz poliamida, krmilni priključek M5, temperatura medija -30…+100 °C.
Nabava brez ovinkov

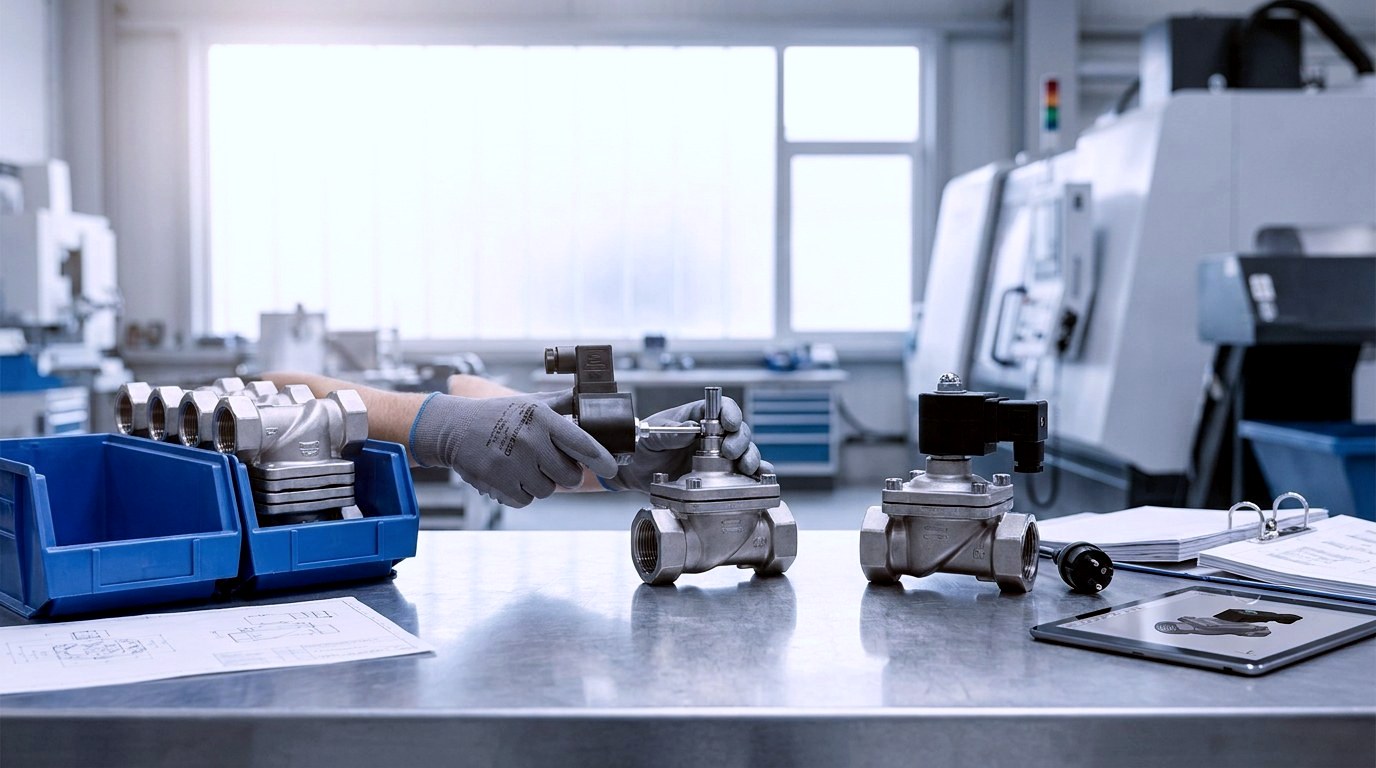

Razpoložljivost, sestava in dokumentacija
Od standardne nazivne širine do popolnoma sestavljenega ventila s krmilnim ventilom, tuljavo in vtičnico.
Razpoložljivost
Pogoste nazivne širine in standardni materiali cevi so na zalogi oz. razpoložljivi v kratkem roku — zavezujočo razpoložljivost in dobavni rok si oglejte pri posamezni izvedbi na strani izdelka ali jih prejmete s ponudbo. Posebni materiali in posebne nazivne širine na povpraševanje.
Popolnoma sestavljeno
Krmilne ventile serije ABS dobavljamo montirane: ABS33 ustreza seriji PI08 in seriji VF, ABS31 seriji PI03 in seriji PI04 — vsakič s 3/2-potnim elektromagnetnim ventilom in dušilcem zvoka. Poleg tega magnetne tuljave tipa BDA (med drugim 24 V DC ali 220–230 V/50–60 Hz) ter vtičnice naprav serije C003.
Ex-območje in nadomestni deli
Izvedbe s tuljavami z oznako ATEX so glede na serijo in izvedbo na voljo na povpraševanje; prosimo, navedite cono, skupino naprave in temperaturni razred. Vložke za cevi je mogoče naročiti posebej — na željo priredbo shranimo v uporabniškem računu.
Dokumentacija
Tehnični listi z vgradnimi dolžinami, diagrami krmilnega/delovnega tlaka in merskimi risbami za vsako serijo; dokazila o materialih in certifikatih na povpraševanje za posamezno izvedbo.
Postopek
Do pravega stiskalnega ventila v treh korakih
Izbiro izvedemo glede na medij, delovni tlak in zahteve cikla — ne glede na stran v katalogu.
Razjasnitev medija in obratovalnih podatkov
Medij, delež trdnih delcev, delovni tlak, temperatura in nazivna širina določajo serijo in material cevi. Za higienske aplikacije nam sporočite zahtevano odobritev.
Določitev serije in krmilne logike
Prirobnica (PI02, VF, PI12), navoj (PI08), higienska mala nazivna širina (PI03/PI04) ali brezkončna cev (PI05/PI06) — poleg tega NC ali NO glede na vašo varnostno logiko.
Dopolnitev krmiljenja in naročilo
Na željo popolnoma sestavljeno s krmilnim ventilom ABS31/ABS33, tuljavo BDA in vtičnico C003. Cevne vložke takoj načrtujemo tudi kot nadomestni del.
Pogosta vprašanja
Pnevmatski cevni stiskalni ventili – vprašanja in odgovori
Odgovori o delovanju, razmejitvi in izbiri.
Kako deluje pnevmatski cevni stiskalni ventil?
Pnevmatski cevni stiskalni ventil zapira tok tako, da krmilni tlak od zunaj popolnoma stisne elastičen cevni vložek. Medij se ne dotika niti sedeža niti konusa, vretena ali tesnila — teče izključno skozi cev. Pri neposredno krmiljenih prirobničnih serijah PI02, PI12 in VF je krmilni tlak za 1,8 do 2,5 bar višji od dejanskega delovnega tlaka.
Kakšna je razlika med pnevmatskim in električnim stiskalnim ventilom?
Pnevmatski stiskalni ventili se krmilijo s krmilnim tlakom, električni pa z električnim pogonom. STASTO v tej seriji ponuja izključno pnevmatske izvedbe; električno krmiljenje poteka tukaj preko predklopljenega 3/2 elektromagnetnega ventila serije ABS s tuljavo tipa BDA.
Zakaj so cevni stiskalni ventili primerni za abrazivne medije?
Ker v toku medija ni kovinskega tesnilnega roba: pesek, gramoz, blato ali leteči pepel potujejo samo skozi elastomerno cev. Obraba se koncentrira na cevni vložek, ki ga je mogoče naročiti posebej in ga je mogoče po potrebi zamenjati — armatura sama ostane v uporabi.
Kaj pomenita NC in NO pri cevnem stiskalnem ventilu?
NC (normally closed) pomeni brez tlaka zaprt, NO (normally open) brez tlaka odprt. Serija PI03 je izvedena kot NC, serija PI04 kot NO; pri izvedbah z neskončno cevjo velja PI05 = NC in PI06 = NO.
Katere nazivne širine so na voljo?
Prirobnična serija PI02 pokriva DN 40 do DN 300, serija VF DN 40 do DN 250. Serija PI08 (G 1") in seriji PI03/PI04 (Rp 1") delujeta v DN 25, serija PI12 v DN 100 s prirobnico po DIN 28459.
Ali obstajajo cevna stisljiva ventila za uporabo v živilski industriji?
Da — serija PI02-WRA je izvedena z gumijastim vložkom iz naravnega kavčuka, odobrenim s strani FDA. Poleg tega so na voljo naravni kavčuk, primeren za živila (med drugim serija VF), EPDM primeren za živila, EPDM-HTEC primeren za živila in NBR primeren za živila. Katero odobritev konkretno nosi vaša izvedba, navedemo v ponudbi.
Ali lahko naročim stisljivi ventil kompletno s krmiljenjem?
Da, krmilne ventile serije ABS dobavljamo že montirane: ABS33 na serijo PI08 in VF, ABS31 na serijo PI03 in PI04 — s 3/2 elektromagnetnim ventilom in dušilcem zvoka, tuljavo tipa BDA (med drugim 24 V DC ali 220–230 V/50–60 Hz) in vtičnico po standardu EN 175301-803, serija C003.
Ali so mogoče izvedbe ATEX?
Izvedbe s tuljavami z ATEX oznako so glede na serijo in različico izvedljive na povpraševanje. Pri povpraševanju navedite cono, skupino naprav in temperaturni razred — kombinacijo preverimo pred potrditvijo.
Ujema se s tem
Dopolnilne serije in dodatna oprema
Krmilni ventili, tuljave in druge izvedbe cevnih ventilov za celotno zaporno mesto.
Naslednji korak
Izbira cevnega stiskalnega ventila glede na medij, tlak in cikel
Sporočite nam medij, delež trdnih delcev, delovni tlak, temperaturo in nazivno širino — predlagamo vam serijo, material cevi in krmiljenje.
