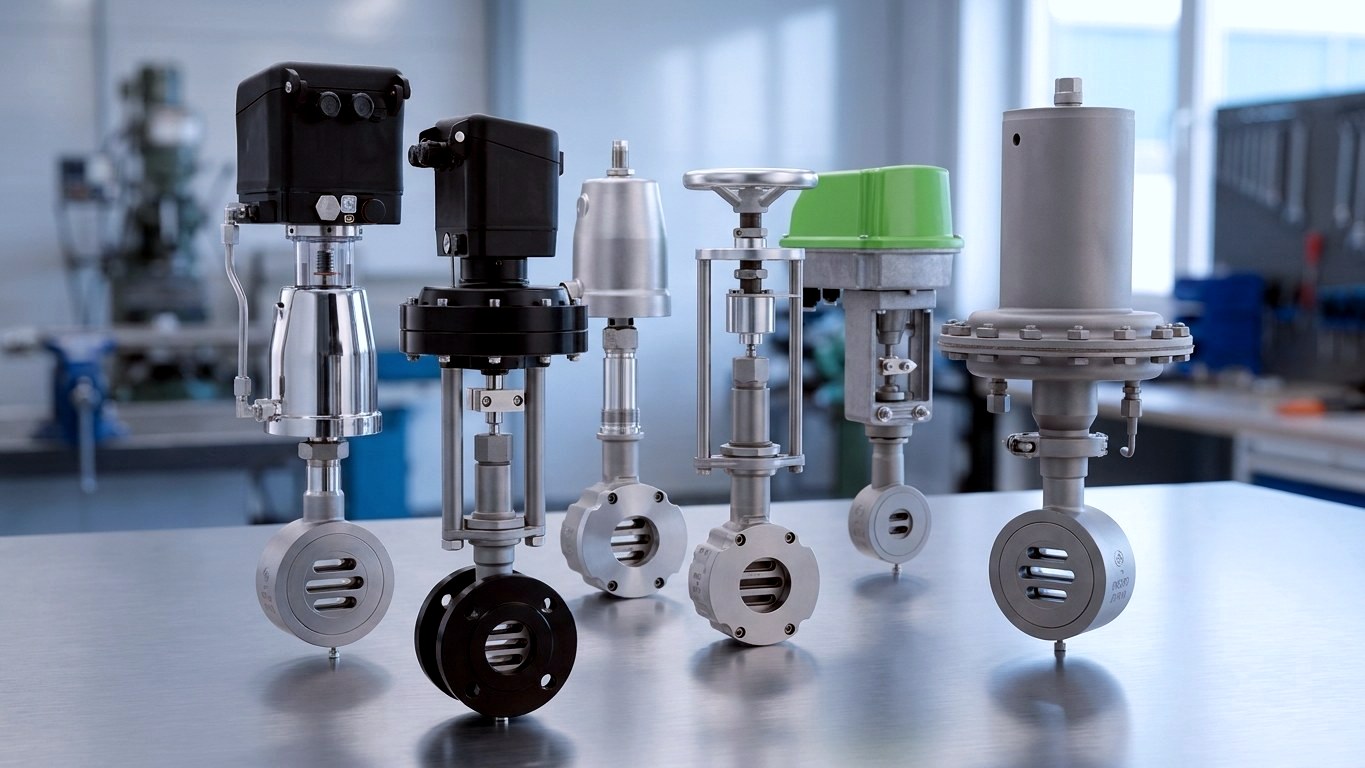

Pnevmatski drsni ventili - regulacijski ventili s pnevmatskim in membranskim pogonom
Pnevmatski drsni ventili regulirajo in preklapljajo tam, kjer so potrebni kratki časi pomika, kompaktne vgradne mere in nizka teža. Princip drsnika deluje z dvema tesnilnima ploščama, ki se premikata prečno na tok medija - iz tega izhajajo zelo majhen hod, nizke pogonske sile in ustrezno kompaktni pogoni. STASTO dobavlja pnevmatsko krmiljene regulacijske ventile serije GS1 v dveh izvedbah pogona: serija SG05/SG06 s pnevmatskim pogonom in serija SG07 z membranskim pogonom, oba elektro-pnevmatsko krmiljena in z integriranim digitalnim i/p pozicionerjem.
Serija GS1 na kratko
Zakaj drsni ventil
Štirje razlogi za pnevmatske drsne regulacijske ventile
Majhen hod drsnika opredeljuje preklopno obnašanje, obliko in velikost pogona. To naredi serijo GS1 alternativo sedežnim ventilom s hodom primerljive nazivne širine.
Majhen hod, hitri odzivni časi
Drsnik potrebuje le zelo majhen hod. Iz tega izhajajo kratki odzivni in preklopni časi ter visoka preklopna zmogljivost - ključna prednost pred sedežnimi ventili s hodom primerljive nazivne širine.
Visoke kvs vrednosti pri majhni teži
Serija GS1 dosega visoke kvs vrednosti pri izjemno majhni teži in kratki vgradni dolžini v medprirobni izvedbi. Konkretna kvs vrednost je odvisna od nazivne širine in izvedbe ter je za posamezno različico navedena v podatkovnem listu.
Dva pnevmatska koncepta pogona
SG05/SG06 izkorišča majhne aktivacijske sile drsnega ventila za kompaktni batni pogon. SG07 z membranskim pogonom obvladuje visoke diferenčne tlake pri majhnem pogonu. Obe seriji sta elektro-pnevmatsko krmiljeni in opremljeni z integriranim digitalnim i/p pozicionirnikom.
Za nevtralne do visoko agresivne medije
Zasnovani za preklapljanje in regulacijo nevtralnih do visoko agresivnih medijev v kemiji, procesni tehniki in gradnji naprav. Kateri material in kombinacija tesnilnih ploščic sta ustrezna za vaš medij, preverimo na podlagi vašega obratovalnega podatkovnega lista.
Tehnika razložena
Krmilni ventil z drsnim zapiralom: delovanje, pogon in dimenzioniranje
Kaj določa pnevmatski krmilni ventil z drsnim zapiralom, katere izvedbe pogona in karakteristik obstajajo ter katere podatke potrebujete za dimenzioniranje.
Princip delovanja in zgradba
- Princip drsnega zapirala
- Dve tesnilni plošči, ki se premikata prečno na tok, sprostita presek - zelo majhen hod, nizke sile aktiviranja, kompakten pogon.
- Medprirobna izvedba
- Vse serije iz serije GS1 se vgrajujejo med prirobnici: kratka vgradna dolžina, majhna teža, enostavna naknadna vgradnja.
- i/p pozicionirnik
- SG05/SG06 in SG07 so elektro-pnevmatsko aktivirani in opremljeni z integriranim digitalnim i/p pozicionirnikom.
- Možnosti
- Med drugim povratna informacija o položaju, kovinski meh, mejno signalno stikalo; pri SG05/SG06 dodatno pnevmatski pozicionirnik.
Karakteristika in regulacijsko obnašanje
- Linearna
- Hod in pretok sta sorazmerna - primerno, kadar padec tlaka na ventilu ostaja praktično konstanten.
- Enakoodstotna karakteristika
- Na voljo izbirno pri SG05/SG06 in SG07; ugodno za široka obremenitvena območja in spremenljive diferenčne tlake.
- Regulacija namesto zapiranja
- Za čisto preklapljanje so namenjeni drsni zaporni ventili serije SG03/SG04, ne regulacijski ventili.
Materiali in mejne vrednosti uporabe
- Materiali SG05/SG06
- Ogljikovo jeklo ali nerjaveče jeklo 1.4408 kot standardna izvedba.
- Materiali SG07
- Ogljikovo jeklo ali nerjaveče jeklo 1.4581 kot standardna izvedba.
- Temperatura medija
- Temperaturno območje medija serij SG05/SG06 in SG07 sega od -60 °C do +350 °C; zavezujoče meje so odvisne od variante in izhajajo iz podatkovnega lista.
- Tipska oznaka
- Za povpraševanje in naročilo je treba navesti tipsko oznako v skladu s podatkovnim listom - skupaj z vami jo sestavimo.
Primerjava pogonov
Batni pogon, membranski pogon in razmejitev v ponudbi
Naslednji pregled razvršča serijo GS1 po vrsti pogona. Vse vrednosti so serijski podatki iz tehničnih podatkovnih listov; zavezujoči podatki za vašo izvedbo izhajajo iz tipskega ključa.
| SG05/SG06 | SG07 | SG03/SG04 | SG01/SG02 | SG08 | |
|---|---|---|---|---|---|
| Pogon | Batni pogon, elektro-pnevmatski | Membranski pogon, elektro-pnevmatski | pnevmatsko krmiljen | Ročno kolo | Električni pogon, 3-točkovni |
| Nazivna širina | DN15...DN150 | DN15...DN150 | DN15...DN150 | DN15...DN150 | DN15...DN125 |
| Nazivni tlak | PN16/40 | PN16/40 | PN16/40 | PN16/40 | PN16/40 |
| Material (standard) | Ogljikovo jeklo, nerjaveče jeklo 1.4408 | Ogljikovo jeklo, nerjaveče jeklo 1.4581 | Ogljikovo jeklo, nerjaveče jeklo 1.4408 | Ogljikovo jeklo, nerjaveče jeklo 1.4408 | Ogljikovo jeklo, nerjaveče jeklo 1.4581 |
| Karakteristika | linearna ali enakoprocentna | linearna ali enakoprocentna | - | linearna ali enakoprocentna | linearna ali enakoprocentna |
| Funkcija | Regulacija / nastavljanje | Regulacija / nastavljanje, visoke diferenčne tlake | Zapiranje / preklapljanje | Zapiranje in regulacija | Regulacija / nastavljanje |
Ponudba
Drsni ventili v ponudbi STASTO
V ospredju so pnevmatsko krmiljeni regulacijski ventili SG05/SG06 in SG07. Ostale serije iz družine GS1 najdete tukaj za razmejitev.
Uporabe
Kje se uporabljajo pnevmatski drsniški regulacijski ventili
Serija GS1 je zasnovana za preklapljanje in regulacijo nevtralnih do močno agresivnih medijev - od gradnje naprav do zahtevnih regulacijskih nalog.
Kemija
Za preklapljanje in regulacijo nevtralnih do močno agresivnih medijev. Za agresivne medije so na voljo izvedbe iz nerjavnega jekla (1.4408 pri SG05/SG06, 1.4581 pri SG07); metalni mehalni tesnilni meh je na voljo kot opcija, kadar je treba dodatno zaščititi tesnjenje vretena.
Procesna tehnika
Regulacijske in nastavitvene naloge v procesni tehniki. Vgrajen digitalni i/p pozicioner ter izbirna linearna ali enakoprocentna karakteristika omogočata natančno vključitev v procesno regulacijo.
Gradnja naprav in cevovodov
Medprirobnicna izvedba s kratko vgradno dolžino in majhno težo poenostavi načrtovanje in montažo - še posebej pri naknadni vgradnji in omejenem vgradnem prostoru.
Krmilni zrak in pogonska tehnika
Kratek hod zmanjša porabo krmilnega zraka in omogoča kompaktne pogone. Če krmilni zrak ni na voljo, je alternativa motorno gnana serija SG08.
Industrijska proizvodnja
V proizvodnih in dobaviteljskih obratih so pomembni kratki odzivni časi in visoka stikalna zmogljivost. Ali je pokrita določena panožna aplikacija - na primer v industriji pnevmatik - preverimo v posameznem primeru na podlagi vaših obratovalnih podatkov.
Visoke in nizke temperature medija
Temperaturno območje medija za serije SG05/SG06 in SG07 sega od -60 °C do +350 °C. Katere meje veljajo za vašo izvedbo, je odvisno od kombinacije materiala in tesnilne ploščice ter je navedeno v podatkovnem listu.
Tako pridete do prave variante
Od obratovalnih podatkov do tipske oznake
Serije SG se izbirajo in povprašujejo preko tipske oznake. Do ustrezne izvedbe vodijo trije koraki.
Zbiranje obratovalnih podatkov
Medij, temperatura medija, diferenčni tlak, nazivna širina, nazivni tlak in želena regulacijska naloga - ti podatki določajo material, kombinacijo tesnilnih ploščic in karakteristiko.
Izbira variante pogona
Batni pogon (SG05/SG06) za kompaktne, hitre pogonske naloge, membranski pogon (SG07) za visoke diferenčne tlake z majhnim pogonom. Brez krmilnega zraka je na voljo SG08 kot motorna alternativa.
Tipska oznaka in povpraševanje
Skupaj z vami sestavimo tipsko oznako v skladu s podatkovnim listom - vključno z opcijami, kot so povratna informacija o položaju, kovinski meh ali mejno stikalo - in pripravimo vašo ponudbo.
Pogosta vprašanja
Pogosta vprašanja o pnevmatskih drsnih ventilih
Odgovori o vrstah pogonov, temperaturnih mejah, karakteristikah in izbiri.
Kaj je pnevmatski drsni ventil?
Pnevmatski drsni ventil je s tujo silo krmiljen regulacijski ventil, pri katerem dve tesnilni plošči, ki se premikata prečno na tok medija, sproščata pretok. Zelo majhen hod zahteva le majhne aktivacijske sile, zato zadostujejo kompaktni pnevmatski pogoni. Pri STASTO so to serije SG05/SG06 z batnim pogonom in SG07 z membranskim pogonom iz družine GS1.
Kakšna je razlika med batnim pogonom (SG05/SG06) in membranskim pogonom (SG07)?
SG05/SG06 uporablja kompakten batni pogon in je primeren za hitre, prostorsko varčne regulacijske naloge; SG07 z membranskim pogonom obvladuje visoke diferenčne tlake z majhnim pogonskim elementom. Obe seriji sta elektro-pnevmatsko krmiljeni in imata vgrajen digitalni i/p pozicioner; razlike so tudi v standardnem nerjavnem jeklu (1.4408 pri SG05/SG06, 1.4581 pri SG07).
Kakšno temperaturno območje medija pokrivata seriji SG05/SG06 in SG07?
Temperaturno območje medija za seriji SG05/SG06 in SG07 sega od -60 °C do +350 °C. S tem so v osnovi pokrite tako nizkotemperaturne kot visokotemperaturne aplikacije; zavezujoče meje vaše izvedbe so odvisne od kombinacije materiala in tesnilnih plošč in so navedene v podatkovnem listu.
Katere nazivne širine in nazivni tlaki so na voljo?
Pnevmatski drsni regulacijski ventili SG05/SG06 in SG07 so na voljo v razponu DN15 do DN150 in PN16/40. Vse serije se dobavijo v medprirobnični izvedbi; vgradne dolžine in kvs vrednosti so odvisne od variante.
Linearna ali enakoodstotna - katera karakteristika je prava?
Obe seriji sta na voljo z linearno ali enakoodstotno karakteristiko. Linearna je primerna, kadar padec tlaka na ventilu ostaja večinoma konstanten; enakoodstotna je boljša izbira pri širokih obremenitvenih območjih in spremenljivih diferenčnih tlakih.
Je drsni regulacijski ventil primeren tudi za čisto zapiranje?
Za čisto preklapljanje in zapiranje so namenjeni drsni zaporni ventili serije SG03/SG04, ne pa regulacijski ventili SG05/SG06 in SG07. So prav tako pnevmatsko krmiljeni in zaradi majhnega hoda dosegajo kratke preklopne čase ter visoko preklopno zmogljivost.
Kaj, če krmilni zrak ni na voljo?
V tem primeru je alternativa drsni regulacijski ventil z motornim pogonom serije SG08: električno krmiljen s 3-točkovnim krmiljenjem v DN15...DN125, opcijsko s pogonom s povratno vzmetjo. Za regulacijo tlaka brez pomožne energije je na voljo z medijem krmiljeni drsni regulator tlaka SG17.
Kako povprašam po pnevmatskem drsnem ventilu?
Za povpraševanje in naročilo je treba navesti tipsko oznako po podatkovnem listu - sestavimo jo skupaj z vami. Pošljite nam medij, temperaturo, diferenčni tlak, nazivno širino in nazivni tlak; razpoložljivost in dobavni rok vam sporočimo glede na izvedbo na povpraševanje.
Ustreza temu
Druge serije drsnih ventilov in posebne armature
Dopolnilne serije iz družine GS1 za naloge zapiranja, ročnega upravljanja in regulacije tlaka.
Dimenzioniranje
Dimenzionirajte in povprašujte po pnevmatskem drsnem ventilu
Pošljite nam medij, temperaturo, diferenčni tlak in nazivno širino - sestavimo tipski ključ za SG05/SG06 ali SG07 in pripravimo vašo ponudbo.
