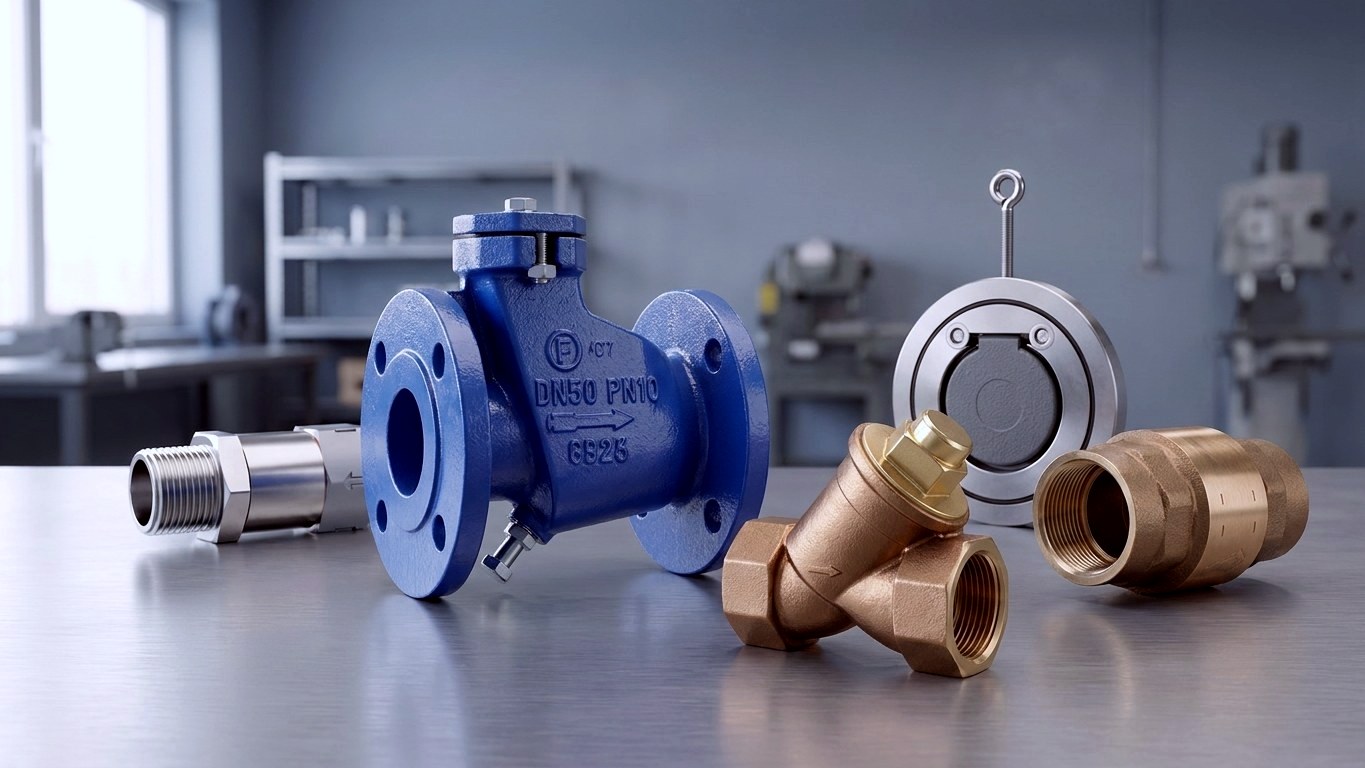

Protipovratna loputa – izvedbe, izbira in uporaba
Protipovratna loputa preprečuje neželen povratni tok medija v cevovodu in ščiti črpalke, kompresorje ter naprej vezane dele naprave pred povratnim tokom in tlačnimi sunki. Samodejno se odpre zaradi predtlaka v smeri pretoka in se zapre, takoj ko pretok upade ali se obrne – brez zunanjega krmiljenja. Pri STASTO Automation najdete protipovratne lopute od kompaktne medprirobnične lopute serij CS-2466 in CM-6666 do dvojne protipovratne lopute CH019/CH020, dopolnjene z aksialnimi in poševnimi sedežnimi protipovratnimi ventili.
Zaščita pred povratnim tokom brez krmiljenja
Zakaj STASTO
Protipovratni ventili iz širokega programa
Oblika, nazivna širina, nazivni tlak in material določajo, kateri protipovratni ventil ustreza vaši napeljavi. STASTO pokriva običajne izvedbe in jih razvrsti glede na vašo uporabo.
Širok program izvedb
Medprirobnične protipovratne lopute serij CS-2466/CS-2424, CS-6666, CM-2466/CM-2424 in CM-6666, lopute serij CH010 in CH011 ter dvojne protipovratne lopute CH019 in CH020 – izvedba za vsako vgradno situacijo.
Razpon nazivnih širin in tlakov
PN- in ANSI-izvedbe, med drugim PN63/PN64, PN100 ter ANSI 150 in ANSI 600. Dejansko razpoložljivo območje nazivnih širin in tlakov se razlikuje glede na serijo in različico.
Tehnično svetovanje pri izbiri
Izvedbo, material in priključek prilagodimo vaši aplikaciji ter na željo pojasnimo ustreznost materiala, tlačni razred in razpoložljivost glede na posamezno serijo in različico.
Dopolnilni program armatur
Aksialni protipovratni ventili, poševnosedežni protipovratni ventili in ustrezne sesalne košare serij 110100 in ST304 iz enega vira – za usklajene cevovodne rešitve po vsej liniji.
Vodnik
Razumevanje izvedb in pravilna izbira
Kako deluje protipovratni ventil, katere izvedbe obstajajo in kateri parametri odločajo o izbiri – na kratko razloženo.
Delovanje in izvedbe
- Princip delovanja
- Tlak v smeri pretoka samodejno odpre loputo; če pretok popusti ali se obrne, se loputa zapre – pri mnogih izvedbah s pomočjo vzmeti – in tesni proti povratnemu toku.
- Medprirobnična loputa (Wafer-Type)
- Vgrajen med dve prirobnici: zelo kratka vgradna dolžina, prihrani prostor in težo, idealen za naknadno vgradnjo. Serije CS-2466/CS-2424, CS-6666, CM-2466/CM-2424, CM-6666.
- Dvojna protipovratna loputa (Split-Disc)
- Dve vzmetno obremenjeni polovici lopute, hitro zapiranje pri kratki vgradni dolžini, primeren tudi za večje nazivne premere. Serije CH019 in CH020.
- Prirobnična izvedba
- Robustna izvedba za višje tlačne stopnje, med drugim v izvedbah PN64, PN100 in ANSI. Serije CH010 in CH011.
- Aksialni protipovratni ventil
- Aksialno voden, vzmetno obremenjen zaporni element z mirnim, tihim zapiranjem – serije 100000, 100001, 227, 228, 304/CH014-V, 316 in VX23.
- Poševnosedežni protipovratni ventil
- Poševno nameščen sedež z nizkim uporom pretoka za tekoče medije – serije 1072, 4000 in CH117.
Merila za izbiro
- Nazivna širina
- Določa velikost, na primer DN50, DN100 ali DN150; pokrito območje se razlikuje glede na serijo.
- Nazivni tlak
- Izvedba PN ali ANSI, na primer PN63/PN64, PN100, ANSI 150 ali ANSI 600 – odvisno od serije in variante.
- Vrsta priključka
- Medprirobnica, prirobnica ali navoj – odločilno za vgradno dolžino in možnost vgradnje v obstoječi cevovod.
- Medij in temperatura
- Tekoče, plinasto ali obremenjeno; temperaturne in tlačne meje najdete na ustrezni strani izdelka oz. variante.
- Material in tesnilo
- Material ohišja in tesnila morata ustrezati mediju – pri agresivnih medijih vas prosimo, da povprašate o ustreznosti materiala.
- Vgradna lega
- Horizontalno ali vertikalno; izvedbe z vzmetno obremenitvijo so manj odvisne od lege kot izvedbe, ki se zapirajo le s težo.
Primerjava izvedb
Medprirobninski, dvojna loputa, aksialni ali s kotnim sedežem?
Štiri običajne izvedbe protipovratnih armatur v neposredni primerjavi – kot pomoč pri izbiri konkretne serije.
| Medprirobnična loputa | Dvojna nepovratna loputa | Aksialni protipovratni ventil | Poševni sedežni protipovratni ventil | |
|---|---|---|---|---|
| Serije pri STASTO | CS-2466/CS-2424, CS-6666, CM-2466/CM-2424, CM-6666 | CH019, CH020 | 100000, 100001, 227, 228, 304/CH014-V, 316, VX23 | 1072, 4000, CH117 |
| Zapiralni element | Loputni disk | Dve vzmetno obremenjeni polovici lopute | Aksialno vodeni, vzmetno obremenjeni zapiralni element | Zapiralni element na poševnem sedežu |
| Vgradna dolžina | Zelo kratka | Kratka | Kompaktna | Daljša, podobna ventilu |
| Območje nazivnih širin | Majhne do velike nazivne širine | Do velikih nazivnih širin, odvisno od serije | Majhne do srednje nazivne širine | Majhne do srednje nazivne širine |
| Značilna prednost | Prostorsko varčna vgradnja, naknadna vgradnja | Hitro zapiranje pri kratki vgradni dolžini | Tiho zapiranje brez hrupa | Nizek upor pretoku |
| Vgradnja | Med dvema prirobnicama | Med dvema prirobnicama | Vstavljen v vodovod | Prirobnični ali navojni priključek |
Sortiment
Protipovratne lopute in protipovratna armatura pri STASTO
Neposreden dostop do kategorij po obliki v STASTO spletni trgovini – s serijami, nazivnimi širinami in izvedbami.
Uporaba
Kje se uporabljajo nepovratne lopute
Nepovratne lopute se uporabljajo povsod, kjer mora medij v cevovodih teči samo v eno smer. Konkretna primernost je odvisna od materiala, tesnila in serije ter jo je treba preveriti.
Industrijski oskrbovalni vodi
Zaščita pred povratnim tokom v razdelilnih in obročnih vodih za obratovalno vodo, hladilno vodo ali procesne medije. Kratka vgradna dolžina medprirobnične lopute olajša naknadno vgradnjo v obstoječe cevovode.
Oskrba z vodo in črpalne postaje
Zaščita črpalk pred povratnim tokom in tlačnimi udari po izklopu; sesalne košare serij 110100 in ST304 dodatno zavarujejo sesalno stran.
Odpadne vode in procesna tehnika
Zaščita pred povratnim tokom v transportnih in obtočnih vodih. Za obremenjene medije so priporočljive izvedbe s širšo prehodno odprtino.
Ogrevalni, hladilni in klimatski sistemi
Preprečevanje gravitacijskega kroženja in povratnega toka v zaprtih krogotokih – tudi v navpičnih odsekih cevovoda.
Kompresorski in pnevmatski vodi
Zaščita pred povratnim tokom v tlačni vodi za kompresorji. Primernost za plinaste medije je treba potrditi glede na serijo in material tesnil.
Kemični in industrijski procesi
Za agresivne medije z ustrezno odpornimi materiali in tesnili – primernost materiala razjasnimo na povpraševanje.
Razpoložljivost
Serije, izvedbe in razpoložljivost
Območje nazivnih širin in materialov, tlačni razred ter razpoložljivost se razlikujejo glede na serijo in izvedbo. Zavezujoče podatke najdete na ustrezni strani izdelka oziroma izvedbe.
Standardne izvedbe
Številne standardne izvedbe serij CS, CM in CH so na voljo v kratkem času – aktualni dobavni rok je naveden na strani posamezne izvedbe.
Posebne izvedbe
Velike nazivne širine, posebne materiale ali drugačne tesnilne materiale razjasnimo skupaj z vami na povpraševanje.
Nazivni tlaki in priključki
Izvedbe PN in ANSI, kot so PN63/PN64, PN100, ANSI 150 ali ANSI 600, so na voljo glede na serijo in izvedbo.
Podpora pri izbiri
Na željo preverimo obliko, primernost materiala in nazivni tlak na podlagi podatkovnih listov ustrezne serije.
Postopek
V treh korakih do prave protipovratne lopute
Od podatkov o cevovodu do konkretne serije – strukturirano in razumljivo.
Zajem podatkov o cevovodu
Zabeležite nazivno širino, tlačni razred, medij, temperaturo in vgradni položaj – ti podatki že bistveno zožijo možne izvedbe.
Izbira oblike in serije
Vmesna prirobnica, dvojna loputa ali prirobnična loputa, osni ali poševnosedežni ventil: izberite obliko glede na vgradno dolžino, način zapiranja in nazivno širino ter odprite ustrezno serijo.
Preverjanje izvedbe in povpraševanje
Preverite material, tesnilo in priključek na strani z izvedbami; pri posebnih zahtevah nas neposredno povprašajte glede zasnove.
Pogosta vprašanja
Pogosta vprašanja o protipovratni loputi
Odgovori o delovanju, oblikah in razmejitvi od drugih armatur.
Kaj je protipovratna loputa?
Protipovratna loputa je armatura v cevovodu, ki samodejno preprečuje povratni tok medija. Odpre se zaradi vhodnega tlaka v smeri pretoka in se zapre, ko pretok pojenja ali se obrne. S tem ščiti črpalke, kompresorje in nižje ležeče dele naprave pred povratnim tokom in tlačnimi sunki – brez zunanjega krmiljenja.
Kakšna je razlika med protipovratno loputo in protipovratnim ventilom?
Obe preprečujeta povratni tok, razlikujeta pa se po zaporni komponenti: protipovratna loputa se zapira z nihajočim loputnim diskom (ali dvema polovicama diska), protipovratni ventil pa z zapornim telesom, vodenim aksialno ali na poševnem sedežu. Lopute so zato zelo kratke gradnje in se uporabljajo predvsem pri večjih nazivnih širinah, ventili pa izstopajo z mirnim zapiranjem in nizkim upornim padcem pri manjših do srednjih cevovodih.
Kakšna je razlika med zapiralno loputo in protipovratno loputo?
Zapiralna loputa se sproži namenoma – ročno ali s pogonom – in zapre cevovod v obe smeri. Protipovratna loputa pa deluje samodejno in izključno smerno odvisno; ni zapiralna armatura in ne nadomešča funkcije zapiranja.
Kako deluje protipovratna loputa?
Vhodni tlak v smeri pretoka samodejno odpre loputo, ob pojemajočem ali obrnjenem pretoku pa se zapre in tesni proti povratnemu toku. Številne izvedbe delujejo s pomočjo vzmeti, kar pospeši zapiranje in naredi loputo bolj neodvisno od vgradnega položaja. Ker ni potrebno zunanje krmiljenje, funkcija ostane ohranjena tudi ob izpadu električnega toka.
Katere izvedbe protipovratnih loput obstajajo?
Pogoste so medprirobna loputa (wafer-tip), dvojna protipovratna loputa (split-disc) in prirobnična izvedba; poleg tega se uporabljajo aksialni in poševnosedežni protipovratni ventili. Pri STASTO tem ustrezajo serije CS-2466/CS-2424, CS-6666, CM-2466/CM-2424 in CM-6666 (medprirobne), CH019 in CH020 (dvojna loputa), CH010 in CH011 (prirobnica) ter aksialne serije 227, 228, 304/CH014-V, 316, VX23, 100000, 100001 in poševnosedežne serije 1072, 4000 in CH117.
Katero nazivno širino in tlačno stopnjo potrebujem?
Nazivna širina in tlačna stopnja sta odvisni od cevovoda, v katerega je loputa vgrajena, na primer DN50, DN100 ali DN150 v izvedbi PN ali ANSI. STASTO ponuja izvedbe PN in ANSI, kot so PN63/PN64, PN100, ANSI 150 in ANSI 600; katere nazivne širine in tlačne stopnje so konkretno na voljo, je odvisno od serije in variante ter je navedeno na strani izdelka.
Katera protipovratna loputa ustreza cevovodom iz nerjavnega jekla?
Za cevovode iz nerjavnega jekla izberite izvedbo, pri kateri material ohišja in tesnil ustreza mediju in kakovosti cevovoda. Razpoložljive materialne izvedbe se razlikujejo glede na serijo – pri agresivnih ali vročih medijih ustreznost materiala z veseljem uskladimo z vami.
Ali je mogoče protipovratno loputo vgraditi navpično?
Da, če je izbrana izvedba odobrena za predvideno vgradno lego. Vzmetno obremenjene izvedbe, kot sta dvojna protipovratna loputa ali aksialni protipovratni ventili, so manj odvisne od vgradne lege kot lopute, ki se zapirajo izključno s težo; dovoljeno vgradno lego preverite v podatkih posamezne serije.
