STASTO Allgemein SI
2/2-potni magnetni ventil serija 21L Store
  1. Izdelki
  2. Armature
  3. Magnetni ventili za tekočine in pline
  4. 2/2-potni magnetni ventili - direktno krmiljeni
  5. 2/2-potni magnetni ventil serija 21L
  6. 21L1K1V25-BDA08110CS-C003-31-CV20-6

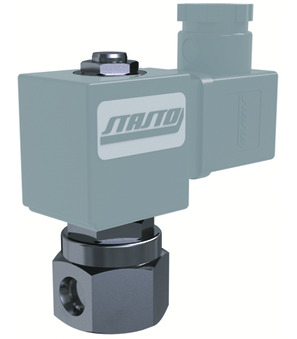

21L1K1V25-BDA08110CS-C003-31-CV20-6

21L1K1V25-BDA08110CS-C003-31-CV20-6

21L1K1V25
2/2-potni magnetni ventil serija 21L; direktno krmiljenje; NC; telo legirano jeklo 1.4401; Vodilna cev legirano jeklo enodelna; tesnilo FKM; temperatura medija -10...+120°C; standardna tuljava BDA; širina vtiča 32mm; G 1/8"; DN 2,5mm; tlak AC 0-14bar; tlak DC 0-9bar; dolžina 30mm
BDA08110CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 110VDC
C003-31-CV20-6
vtičnica; širina vtiča 32mm; z vbrizganim PVC kablom (2 m); napetost 0...250VAC/DC

Intrastat No.: 84818099
Country of origin: Italija
Weight: 0.48 kg
Short Itemnumber: 21L1K1V25BDA08110CSC00331CV206
https://www.stasto.si/web/image/product.template/191426/image_1920?unique=0b4fc07

21L1K1V25
2/2-potni magnetni ventil serija 21L; direktno krmiljenje; NC; telo legirano jeklo 1.4401; Vodilna cev legirano jeklo enodelna; tesnilo FKM; temperatura medija -10...+120°C; standardna tuljava BDA; širina vtiča 32mm; G 1/8"; DN 2,5mm; tlak AC 0-14bar; tlak DC 0-9bar; dolžina 30mm
BDA08110CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 110VDC
C003-31-CV20-6
vtičnica; širina vtiča 32mm; z vbrizganim PVC kablom (2 m); napetost 0...250VAC/DC

171,00 € 171.0 EUR 171,00 €

cena na zahtevo

  • notranji navoj
  • DN
  • dolžina
  • širina vtiča
  • Izvedba
  • napetost
  • Vrsta napetosti
  • tlak AC
  • tlak DC
  • tesnilo
  • tuljava
  • temperatura medija
  • certifikat

Ta kombinacija ne obstaja.

Availability:
Kontakt

Souporaba

dimenzija
notranji navoj G 1/8"
DN 2,5 mm
dolžina 30 mm
Oblikovanje
širina vtiča 32 mm
Izvedba
Izvedba z vbrizganim PVC kablom (2 m)
Ključni podatki o električni energiji
napetost 110VDC
Vrsta napetosti DC
tlak
tlak AC 0...14 bar
tlak DC 0...9 bar
Materiali
tesnilo FKM
Lastnosti
tuljava BDA
temperatura medija -10...+120 °C
certifikat CE
